En los proyectos de edificios de acero, los detalles de conexión suelen compararse demasiado rápido. Un comprador puede ver un ángulo de clip para correas de techo, una placa extrema atornillada, una placa de unión o un soporte y asumir que son diferentes opciones para el mismo trabajo. En realidad, cada conexión tiene una función estructural específica. La comparación de ángulo de clip para correas de techo vs placa extrema atornillada no trata sobre cuál es universalmente mejor. Trata de entender dónde pertenece cada detalle dentro del sistema de estructura de acero.

Una conexión de ángulo de clip para correas de techo se utiliza normalmente en el armazón secundario de la cubierta, especialmente donde las correas se fijan a vigas de cubierta, cerchas o vigas de techo. Una placa extrema atornillada se utiliza generalmente para conexiones más fuertes de miembros primarios, como uniones viga-columna, empalmes de vigas de cubierta o conexiones de pórticos. Ambos detalles pueden aparecer en el mismo edificio de acero, pero resuelven problemas de ingeniería diferentes.

Por Qué Estas Dos Conexiones de Acero Suelen Confundirse

La confusión normalmente viene de la palabra “conexión”. En un edificio de acero, cada miembro debe conectarse con otro miembro, pero no todas las conexiones soportan el mismo tipo o nivel de fuerza. Una conexión para una correa de techo no tiene la misma función que una conexión para una viga del marco principal. Un pequeño detalle de soporte para miembros secundarios no debe evaluarse de la misma manera que una conexión de placa atornillada utilizada en la estructura principal resistente a cargas.

Por ejemplo, una fábrica de estructura de acero puede incluir columnas, vigas de cubierta, correas de techo, largueros de pared, arriostramientos, vigas para grúa, vigas de entrepiso y paneles de techo. Todos estos componentes necesitan conexiones, pero el diseño de la conexión depende del tipo de miembro, la ruta de carga, el método de instalación y la función estructural. Por eso, comparar ángulo de clip para correas de techo vs placa extrema atornillada requiere una separación clara entre el armazón secundario de cubierta y las conexiones del marco principal de acero.

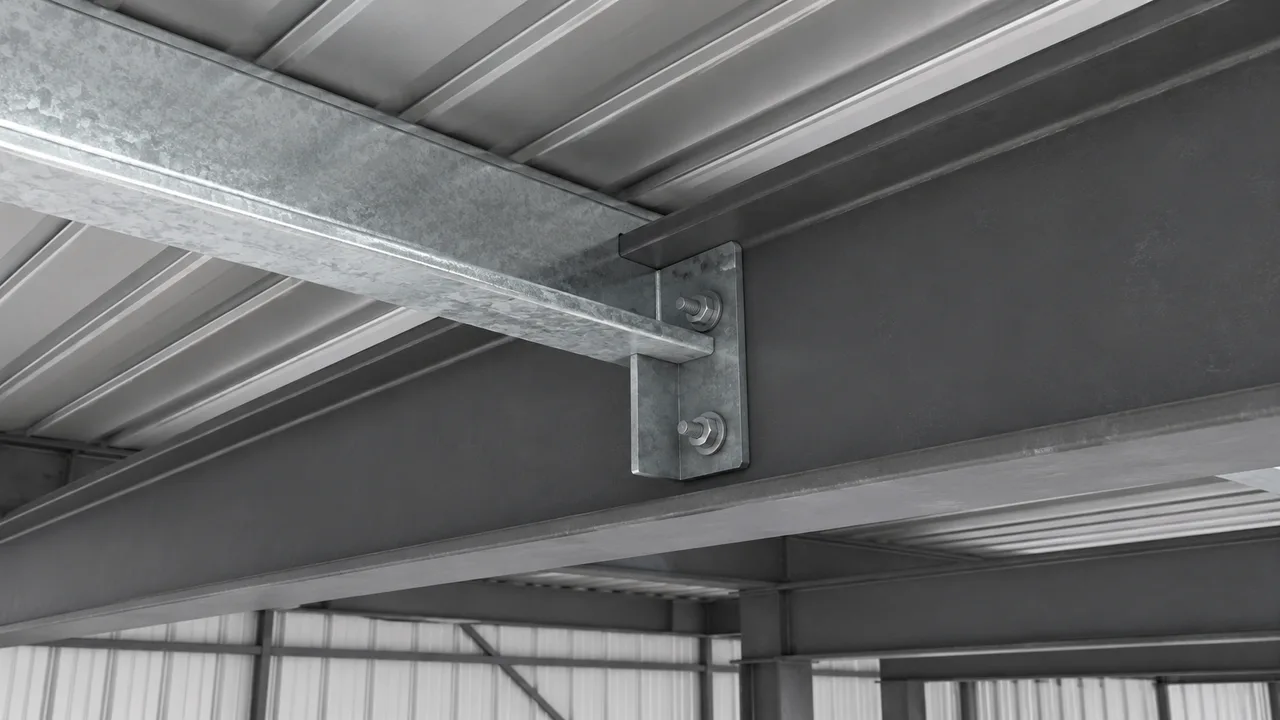

Qué Es un Ángulo de Clip para Correas de Techo

Un ángulo de clip para correas de techo es un pequeño ángulo de acero utilizado para conectar correas de techo a miembros de acero de soporte. El miembro de soporte puede ser una viga de cubierta, el cordón superior de una cercha, una viga de techo o un pórtico. La correa normalmente se atornilla a través del ángulo de clip para que las cargas del techo puedan trasladarse desde la cubierta hacia el marco estructural principal.

En la mayoría de los sistemas de techo de acero, las correas soportan láminas de techo, aislamiento y otros materiales ligeros de cubierta. También ayudan a distribuir la succión del viento, la carga muerta y la carga de mantenimiento hacia la estructura principal. El ángulo de clip proporciona un punto de fijación práctico que mantiene la correa en posición y permite que el armazón de la cubierta se instale de forma repetitiva y eficiente.

Usos Comunes de los Ángulos de Clip para Correas de Techo

• Conectar correas C o correas Z a vigas de cubierta
• Soportar el armazón de techo en almacenes y talleres
• Fijar miembros secundarios en sistemas de techo industriales
• Ayudar a mantener el espaciado y la alineación entre correas
• Mejorar la velocidad de instalación en vanos de techo repetidos

La simplicidad de un ángulo de clip lo hace útil para proyectos con muchos puntos repetidos de conexión de correas. En un gran almacén o una fábrica de estructura de acero, pueden requerirse cientos o incluso miles de conexiones de correas. Un detalle de ángulo de clip simple y consistente ayuda a reducir la complejidad de la instalación mientras mantiene organizado el armazón del techo.

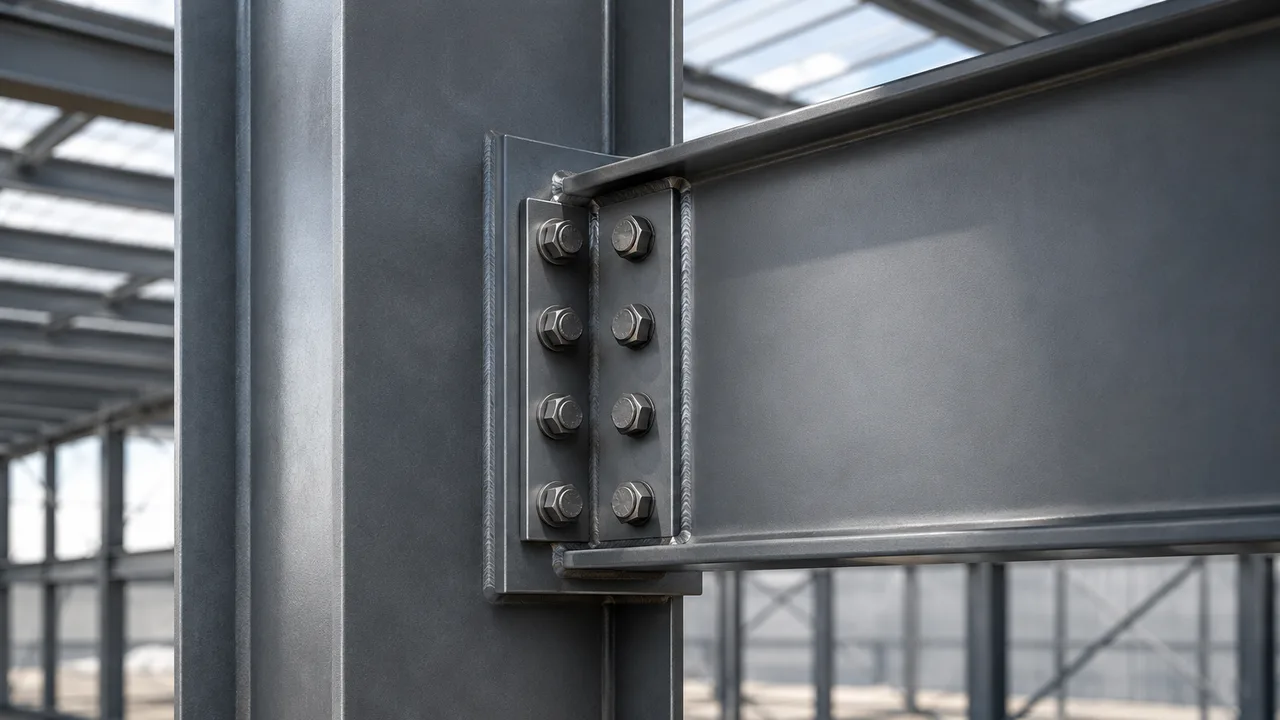

Qué Es una Conexión de Placa Extrema Atornillada

Una conexión de placa extrema atornillada es una placa de acero soldada al extremo de un miembro estructural y luego atornillada a otro miembro. Este tipo de conexión se utiliza a menudo en el armazón primario de acero. Dependiendo del diseño de ingeniería, puede transferir fuerza cortante, fuerza axial, momento flector o una combinación de estas fuerzas.

Las placas extremas atornilladas son comunes en pórticos, uniones viga-columna, empalmes de vigas de cubierta, empalmes de vigas y otras uniones estructurales donde se requiere una transferencia de fuerza más fuerte. A diferencia de un ángulo de clip simple para correas, una placa extrema atornillada debe diseñarse con mayor atención al espesor de la placa, el diámetro del perno, el grado del perno, el tamaño de la soldadura, la ubicación de los orificios y la rigidez de la unión.

Usos Comunes de las Placas Extremas Atornilladas

• Conexiones viga-columna
• Uniones viga de cubierta-columna en pórticos
• Conexiones de cumbrera de vigas de cubierta
• Empalmes de vigas y extensiones de marco
• Conexiones que requieren mayor resistencia a cortante o momento

Debido a que una placa extrema atornillada a menudo pertenece al marco estructural principal, el requisito de tolerancia es más alto. Si la placa se suelda de forma inexacta o los orificios de los pernos no están alineados, el marco principal puede ser difícil de ensamblar en obra. Esto puede afectar la geometría del marco, la velocidad de montaje y la precisión general del edificio.

Ángulo de Clip para Correas de Techo vs Placa Extrema Atornillada: diferencias clave

La diferencia clave entre ángulo de clip para correas de techo vs placa extrema atornillada es su posición dentro del sistema estructural. Un ángulo de clip para correas de techo suele ser una conexión secundaria de cubierta. Una placa extrema atornillada suele ser una conexión estructural primaria. Una se utiliza principalmente para soportar y ubicar correas, mientras que la otra se utiliza para conectar miembros principales de acero que transportan fuerzas mayores.

Cómo Se Transfieren las Cargas a Través de un Ángulo de Clip para Correas de Techo

En un sistema de techo típico, las cargas comienzan en la cubierta. Las láminas de techo, el aislamiento, la presión del viento, la succión del viento y las cargas de mantenimiento se transfieren a las correas. Luego, las correas llevan estas cargas a sus puntos de apoyo. En cada punto de apoyo, el ángulo de clip para correas de techo ayuda a transferir la carga desde la correa hacia la viga de cubierta, la cercha o la viga de techo.

Esto significa que el ángulo de clip forma parte de la ruta de carga del techo, pero generalmente sigue conectado al armazón secundario. Su diseño debe ser adecuado para las reacciones de las correas, la pendiente del techo, la disposición de pernos y las condiciones de succión. Sin embargo, normalmente no reemplaza la conexión diseñada por ingeniería que se requiere para una viga principal o una unión de marco.

Cómo Se Transfieren las Cargas a Través de una Placa Extrema Atornillada

Una conexión de placa extrema atornillada transporta fuerzas desde un miembro primario hacia otro miembro primario. Por ejemplo, en un pórtico, la placa extrema en una unión viga de cubierta-columna puede transferir momento flector y fuerza cortante. En un empalme de viga, la placa y los pernos deben mantener la continuidad entre dos segmentos de viga. En una cumbrera de viga de cubierta, las placas extremas deben ayudar a completar la geometría del marco estructural.

Los pernos, las soldaduras, el espesor de la placa y el miembro de soporte trabajan en conjunto. Si la conexión está subdiseñada, la unión puede experimentar deformación excesiva, falla de pernos, fisuración de soldaduras o flexión de la placa. Por esta razón, las conexiones de placa extrema atornillada requieren cálculo estructural cuidadoso y control de calidad.

Diferencias de Instalación en un Proyecto de Fábrica de Estructura de Acero

En un proyecto de fábrica de estructura de acero, los ángulos de clip para correas de techo normalmente se instalan después de que el marco principal ha sido erigido. Una vez que las columnas, vigas de cubierta y arriostramientos están en su lugar, los trabajadores instalan las correas de techo a lo largo de los vanos. Los ángulos de clip ayudan al equipo a colocar cada correa con el espaciado correcto y fijarla al marco de soporte.

Las placas extremas atornilladas, por otro lado, suelen intervenir mucho antes en el proceso de montaje. Pueden utilizarse al ensamblar columnas, vigas de cubierta, secciones de marco o empalmes de vigas. Debido a que estas conexiones afectan la alineación del marco principal, la instalación debe estar más controlada. La alineación de orificios de pernos, el soporte temporal, la secuencia de apriete de pernos y la geometría del marco son factores importantes.

Instalación de Ángulo de Clip para Correas de Techo

• Verificar el diseño y el espaciado de las correas según los planos
• Colocar el ángulo de clip en el punto de apoyo
• Alinear la correa con la pendiente del techo y la distribución del vano
• Instalar los pernos a través del ángulo de clip y la correa
• Comprobar la alineación antes de iniciar la colocación de las láminas de techo

Instalación de Placa Extrema Atornillada

• Elevar el miembro principal de acero hasta su posición
• Alinear los orificios de la placa extrema con el miembro de soporte
• Instalar los pernos según los requisitos del proyecto
• Comprobar la verticalidad, el nivel y la geometría del marco
• Apretar e inspeccionar la conexión antes de aplicar más carga

Requisitos de Fabricación y Control de Calidad

Los ángulos de clip para correas de techo son relativamente simples de fabricar. El proceso normalmente incluye cortar el ángulo de acero, taladrar o punzonar orificios, comprobar dimensiones y aplicar tratamiento superficial, como pintura o galvanizado. Los puntos de calidad más importantes son la ubicación de los orificios, el tamaño del ángulo, la calidad del recubrimiento y la consistencia entre piezas repetidas.

Las placas extremas atornilladas requieren un control de fabricación más detallado. La placa debe cortarse con precisión, los orificios deben posicionarse correctamente y la placa debe soldarse al extremo del miembro con una alineación adecuada. La calidad de la soldadura es crítica porque la unión soldada transfiere fuerza desde el miembro hacia la placa. Si la placa no está escuadrada o los orificios son inexactos, la instalación en obra puede volverse lenta y difícil.

Cuándo Debe Usar un Ángulo de Clip para Correas de Techo

Un ángulo de clip para correas de techo es adecuado cuando la conexión está diseñada para soporte de correas y armazón secundario de cubierta. Se utiliza comúnmente en almacenes de acero, talleres, centros logísticos, edificios agrícolas y sistemas de techo para fábricas. El detalle es especialmente práctico cuando el techo tiene muchos puntos repetidos de apoyo de correas.

Este tipo de conexión es útil cuando el proyecto necesita instalación rápida, fabricación simple y alineación consistente del armazón de techo. También ayuda a reducir la complejidad innecesaria en áreas donde no se requiere una conexión primaria pesada.

Cuándo Debe Usar una Placa Extrema Atornillada

Una placa extrema atornillada es adecuada cuando un miembro primario de acero necesita conectarse a otro miembro estructural. A menudo se selecciona para uniones de marco, empalmes de vigas, rodillas de pórticos, conexiones de cumbrera y miembros estructurales que deben transferir fuerzas mayores. En estas ubicaciones, la conexión debe diseñarse en función de la condición real de carga.

Para una fábrica de estructura de acero con grandes luces, cargas de techo pesadas, sistemas de grúa o requisitos de viento fuertes, las conexiones de placa extrema atornillada pueden desempeñar un papel importante en el marco principal. Ayudan a crear un esqueleto estructural fuerte y preciso antes de instalar el armazón secundario y el cerramiento.

Puede un Ángulo de Clip para Correas de Techo Reemplazar una Placa Extrema Atornillada?

En la mayoría de los casos, no. Un ángulo de clip para correas de techo no debe utilizarse para reemplazar una placa extrema atornillada en una conexión de marco primario. Los dos detalles están diseñados para propósitos diferentes. Un ángulo de clip puede ser lo suficientemente fuerte para soportar correas, pero eso no significa que pueda transferir las fuerzas requeridas en una unión viga-columna o en un empalme de viga de cubierta.

Al mismo tiempo, una placa extrema atornillada suele ser innecesaria para un soporte de correa ordinario, a menos que el diseño estructural requiera una conexión especial. Usar una conexión más pesada donde un simple clip para correas es suficiente puede aumentar el costo de fabricación, el tiempo de instalación y el uso de material sin mejorar el proyecto de forma significativa.

Consideraciones de Diseño Antes de Elegir Detalles de Conexión

El detalle de conexión correcto depende de la función estructural del miembro. Antes de elegir entre tipos de conexión, los ingenieros deben considerar el tamaño del miembro, la ruta de carga, el sistema de techo, el uso del edificio, los códigos locales, el método de montaje y la capacidad de fabricación.

Tipo de Miembro

Los miembros secundarios, como correas y largueros, normalmente necesitan detalles de conexión más simples. Los miembros primarios, como columnas, vigas de cubierta, vigas y cerchas, suelen necesitar uniones diseñadas por ingeniería más fuertes.

Requisito de Carga

La carga de techo, la succión del viento, la carga viva, la carga muerta, la carga de equipos y las condiciones sísmicas pueden influir en el diseño de la conexión. Una conexión ligera de techo y una conexión de marco principal no deben calcularse con las mismas suposiciones.

Función del Edificio

Un almacén, taller o fábrica de estructura de acero puede requerir diferentes detalles de conexión dependiendo de la luz, la altura, la carga de grúa, las necesidades de ventilación, el sistema de techo y los planes de expansión futura.

Velocidad de Instalación

Las conexiones repetitivas de correas deben ser simples y eficientes. Las conexiones del marco principal deben priorizar precisión, seguridad y rendimiento estructural, incluso si la instalación requiere más control.

Por Qué los Detalles de Conexión Importan en el Rendimiento de un Edificio de Acero

Los detalles de conexión afectan más que el ensamblaje. Influyen en la alineación del techo, la estabilidad del marco, la transferencia de cargas, la seguridad, la impermeabilización y el mantenimiento a largo plazo. Una conexión mal seleccionada puede causar retrasos de instalación, desalineación, movimiento excesivo o debilidad estructural.

XTD Steel Structure considera el diseño de conexiones como parte del sistema completo del edificio de acero, no como herrajes aislados. Desde el diseño y la fabricación hasta la coordinación de la instalación, el objetivo es hacer que cada conexión coincida con su función estructural real. Esto es especialmente importante en edificios industriales donde el armazón del techo, los marcos principales, los arriostramientos y el cerramiento deben trabajar juntos como un solo sistema.

Conclusión Práctica para Equipos de Proyecto

La conclusión práctica es simple: ángulo de clip para correas de techo vs placa extrema atornillada no es una comparación de reemplazo directo. Un ángulo de clip para correas de techo es principalmente para el armazón secundario de cubierta. Una placa extrema atornillada es principalmente para conexiones de miembros primarios de acero. Ambos detalles son importantes, pero pertenecen a diferentes partes de la estructura de acero.

Para compradores, contratistas y gerentes de proyecto, el mejor enfoque es revisar los detalles de conexión de acuerdo con los planos estructurales. Un buen diseño de edificio de acero no utiliza la conexión de apariencia más fuerte en todas partes. Utiliza la conexión correcta en el lugar correcto, según la carga, la función del miembro, la precisión de fabricación y la eficiencia de instalación.

FAQ Sobre Ángulos de Clip para Correas de Techo y Placas Extremas Atornilladas

Cuál Es la Principal Diferencia Entre un Ángulo de Clip para Correas de Techo y una Placa Extrema Atornillada?

Un ángulo de clip para correas de techo se utiliza generalmente para conectar correas secundarias de techo a miembros de soporte. Una placa extrema atornillada se utiliza generalmente para conectar miembros primarios de acero, como vigas, columnas, vigas de cubierta o secciones de marco.

Se Usa un Ángulo de Clip para Correas de Techo en Conexiones del Marco Principal?

Normalmente no. Un ángulo de clip para correas de techo se utiliza principalmente para soporte de correas y armazón secundario de cubierta. Las conexiones del marco principal normalmente requieren detalles diseñados por ingeniería, como placas extremas atornilladas, uniones soldadas u otros sistemas de conexión estructural.

Son las Placas Extremas Atornilladas Más Fuertes Que los Ángulos de Clip?

Las placas extremas atornilladas generalmente se diseñan para fuerzas estructurales más pesadas, pero la resistencia siempre depende del diseño real. El espesor de la placa, el tamaño del perno, el grado del perno, la calidad de la soldadura y la condición de carga afectan el rendimiento de la conexión.

Pueden Usarse Ambos Tipos de Conexión en un Mismo Edificio de Acero?

Sí. Un edificio de acero puede usar ángulos de clip para correas de techo en el armazón del techo y placas extremas atornilladas en el marco principal. No son sistemas en conflicto. Son detalles de conexión diferentes utilizados en ubicaciones diferentes.

Quién Debe Decidir el Detalle Final de Conexión?

El detalle final de conexión debe ser decidido por ingenieros estructurales según las cargas del edificio, el tipo de miembro, los códigos de diseño, el método de fabricación y los requisitos de instalación. Los equipos de proyecto siempre deben seguir los planos estructurales aprobados.
