Cercha Warren: Sistema de Cercha Triangular Eficiente para Estructuras de Acero

Una cercha Warren es uno de los sistemas de cercha más reconocibles en el diseño de estructuras de acero. Su patrón triangular repetido da a la estructura una ruta de carga clara, uso eficiente del material y una fuerte simplicidad visual. Para puentes, edificios industriales, sistemas de cubierta, pipe racks, galerías de transportadores y plataformas de servicio, este tipo de cercha puede ayudar a los ingenieros a cubrir distancias más largas sin depender de vigas macizas sobredimensionadas.

La razón principal por la que el sistema funciona bien es su geometría. En lugar de usar una sola viga pesada para resistir la flexión a lo largo de un vano, la cercha divide la carga entre una serie de miembros conectados. El cordón superior, el cordón inferior y los miembros diagonales trabajan juntos para transferir las fuerzas hacia los apoyos. Debido a que el patrón triangular es estable, la estructura puede resistir la deformación de manera más efectiva que un marco rectangular simple.

Para propietarios de proyectos y contratistas, la cercha Warren resulta atractiva porque es fácil de entender, eficiente de fabricar y adecuada para muchas aplicaciones de estructuras de acero. Sin embargo, todavía necesita ingeniería adecuada. El dimensionamiento de miembros, el detalle de conexiones, el arriostramiento lateral, la posición de la carga, la protección contra la corrosión, la secuencia de fabricación y la planificación de instalación afectan el rendimiento final. Una cercha de apariencia simple aún puede fallar o volverse costosa si se ignoran estos detalles.

¿Qué Es una Cercha Warren?

Una cercha Warren es un sistema estructural de cercha formado por una serie de paneles triangulares repetidos. En su forma básica, la cercha tiene un cordón superior, un cordón inferior y miembros diagonales alternados. Estos miembros diagonales crean un patrón triangular continuo a lo largo del vano.

A diferencia de algunos otros sistemas de cercha, una cercha Warren simple puede no necesitar miembros verticales. Las diagonales por sí solas pueden crear el sistema principal del alma entre los cordones superior e inferior. Sin embargo, a veces se agregan miembros verticales cuando la estructura necesita soportar cargas concentradas, reducir la longitud de panel, mejorar la rigidez o coordinarse mejor con un sistema de cubierta, tablero o piso.

La cercha Warren se usa comúnmente en puentes de acero, puentes peatonales, estructuras de cubierta, corredores industriales, puentes para tuberías, galerías de transportadores y entramados de acero de gran vano. Su diseño triangular repetido la hace especialmente útil cuando un proyecto necesita un equilibrio entre resistencia, control de peso, simplicidad de fabricación y apertura visual.

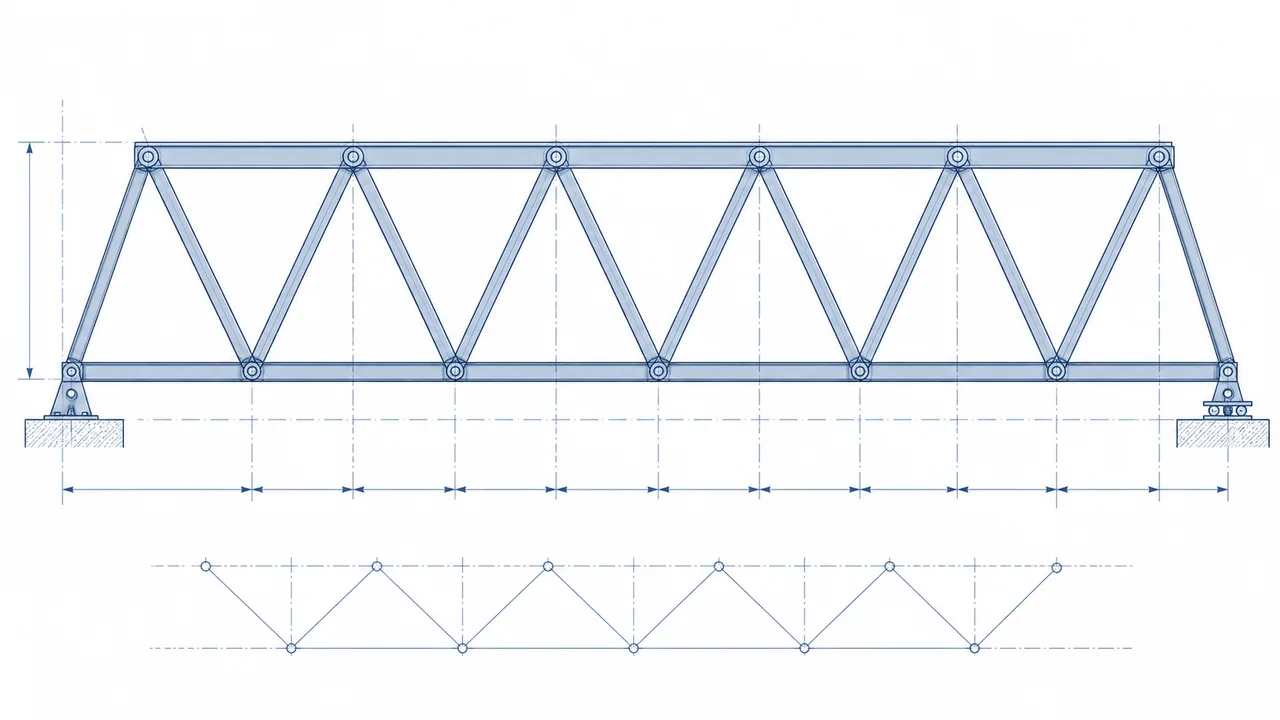

Diseño Básico de la Cercha Warren

Una cercha Warren típica incluye varias partes principales. El cordón superior corre a lo largo del borde superior de la cercha y a menudo trabaja en compresión bajo cargas gravitacionales. El cordón inferior corre a lo largo del borde inferior y a menudo trabaja en tracción. Los miembros diagonales conectan los dos cordones y forman el patrón triangular repetido.

Los puntos de panel son las ubicaciones donde se encuentran los miembros. Estos puntos son importantes porque las cargas normalmente se transfieren a la cercha a través de ellos. En estructuras de puentes, las cargas pueden venir del tablero, vigas de piso o vigas transversales. En estructuras de cubierta, las cargas pueden venir de correas, paneles de techo, servicios suspendidos o acceso de mantenimiento.

Las conexiones también son críticas. Las chapas gusset, pernos, soldaduras, chapas de empalme y diseños de agujeros deben diseñarse para transferir de forma segura las fuerzas de los miembros. Una cercha Warren puede parecer simple desde la distancia, pero su rendimiento depende en gran medida de la calidad de sus uniones. Las conexiones mal detalladas pueden debilitar todo el sistema incluso cuando los miembros principales de acero son fuertes.

Por Qué el Patrón Triangular Es Importante

Los triángulos son formas estructurales estables. Cuando se carga un rectángulo, puede deformarse en un paralelogramo a menos que tenga arriostramiento. Un triángulo, en cambio, resiste el cambio de forma porque sus tres lados bloquean la geometría. Por eso los marcos triangulares aparecen con tanta frecuencia en puentes, cerchas de cubierta, torres, grúas y estructuras industriales de acero.

La cercha Warren utiliza este principio repetidamente. Cada panel triangular ayuda a transferir la carga mediante fuerzas axiales en los miembros. En lugar de obligar a un solo miembro a resistir toda la flexión por sí solo, la cercha distribuye la carga a través de una red de tracción y compresión. Esto puede hacer que el sistema sea más liviano y eficiente que una viga maciza profunda en muchos vanos.

El patrón triangular repetido también favorece la fabricación. Los miembros similares a menudo pueden cortarse, perforarse, soldarse, marcarse, pintarse y ensamblarse en una secuencia más organizada. Para un taller de fabricación de acero, esta repetibilidad puede reducir la confusión y mejorar la consistencia durante la producción.

Cómo Funciona una Cercha Warren

Una cercha Warren funciona convirtiendo cargas externas en fuerzas internas de los miembros. Las cargas pueden venir de personas, vehículos, cubiertas, equipos, viento, nieve, trabajos de mantenimiento, sistemas de tuberías, cargas de transportadores u otros elementos estructurales. Estas cargas entran en la cercha a través de vigas de tablero, correas, vigas de piso u otros marcos secundarios.

Una vez que la carga llega a los puntos de panel, se mueve a través del sistema triangular del alma. Los cordones resisten el efecto general de flexión del vano, mientras que los miembros diagonales transfieren fuerzas cortantes entre los cordones superior e inferior. Esto es lo que permite que la cercha cubra el vano de manera eficiente sin usar un único miembro macizo con la misma profundidad y peso.

En una viga simple, el esfuerzo de flexión es resistido por la propia sección de la viga. En una cercha Warren, la estructura separa este comportamiento en diferentes miembros. Los cordones superior e inferior actúan como los bordes exteriores de una viga profunda, mientras que los miembros diagonales del alma los conectan y mueven las fuerzas a lo largo del vano.

Tracción y Compresión en los Miembros de la Cercha Warren

Una característica importante de una cercha Warren es que sus miembros diagonales pueden experimentar tanto tracción como compresión según la posición de la carga. Bajo una carga uniformemente distribuida, el patrón de fuerzas internas puede ser relativamente equilibrado. Pero cuando se aplican cargas móviles, cargas concentradas o cargas desiguales, algunas diagonales pueden invertir la fuerza.

Esto es diferente de algunos otros sistemas de cercha donde se espera normalmente que ciertas diagonales trabajen principalmente en tracción bajo cargas gravitacionales comunes. Debido a que la inversión de fuerzas puede ocurrir en una cercha Warren, los miembros diagonales a menudo deben verificarse tanto para tracción como para compresión. Esto es especialmente importante para puentes, plataformas industriales, galerías de transportadores y estructuras que pueden soportar cargas móviles o variables.

Los miembros en compresión también requieren atención especial porque pueden pandearse. Un miembro de acero no falla solo porque el material de acero alcanza su límite de resistencia. También puede fallar por inestabilidad si es demasiado esbelto o no está correctamente arriostrado. Por eso la longitud del miembro, la forma de la sección, la restricción de conexión y el arriostramiento lateral deben revisarse cuidadosamente.

Distribución de Carga a Través de Paneles Repetidos

La disposición repetida de paneles ayuda a distribuir las cargas a lo largo de la cercha. Cuando las cargas se aplican en puntos de panel planificados, el sistema puede transferir la fuerza de manera más eficiente mediante acción axial. Esta es una razón por la que los ingenieros suelen coordinar vigas de tablero, correas y estructura secundaria con el diseño de paneles de la cercha.

Si las cargas se aplican entre puntos de panel, el cordón puede experimentar flexión adicional. Eso puede reducir la eficiencia y requerir miembros más pesados. Por esta razón, el diseño práctico de una cercha no consiste solo en elegir la forma de la cercha. También requiere coordinación entre la cercha principal, la estructura secundaria, las ubicaciones de carga y los detalles de conexión.

Un diseño bien planificado de cercha Warren puede mejorar tanto el rendimiento estructural como la lógica de fabricación. Los paneles repetidos hacen que los planos de taller sean más claros, que el marcado de miembros sea más fácil y que el montaje en campo sea más organizado. Esto puede ser valioso para proyectos donde los componentes de acero deben transportarse, izarse, atornillarse e inspeccionarse dentro de un calendario ajustado.

Tipos Comunes de Sistemas de Cercha Warren

La cercha Warren puede ajustarse para diferentes vanos, condiciones de carga y requisitos de proyecto. El patrón triangular básico permanece igual, pero pueden agregarse miembros adicionales para mejorar la rigidez, reducir la longitud de panel, soportar cargas concentradas o simplificar conexiones.

Cercha Warren Simple

Una cercha Warren simple usa miembros diagonales alternados entre los cordones superior e inferior, formando una fila continua de triángulos. Este tipo de diseño es limpio, eficiente y visualmente simple. Puede ser adecuado para vanos moderados, puentes peatonales, estructuras ligeras de cubierta y entramados de acero donde las cargas son relativamente uniformes.

La ventaja de la forma simple es que reduce el número de miembros del alma. Menos miembros pueden significar menos corte, menos conexiones y fabricación más simple. Sin embargo, esto no siempre significa que la estructura total sea más económica. Si los paneles se vuelven demasiado largos o las cargas se vuelven concentradas, los miembros principales pueden necesitar ser más pesados.

Cercha Warren con Verticales

Una cercha Warren con miembros verticales es una modificación común. Los verticales pueden ayudar a transferir cargas desde un tablero, cubierta o sistema de piso hacia la cercha de forma más directa. También pueden reducir la longitud no arriostrada de ciertos miembros y mejorar la rigidez.

Este tipo de disposición es útil cuando las cargas se introducen en puntos regulares a lo largo del vano. Por ejemplo, las vigas de piso de un puente o las correas de cubierta pueden alinearse mejor con miembros verticales. Los verticales pueden hacer que la cercha sea más fácil de coordinar con otros elementos estructurales, aunque agregan más acero y más puntos de conexión.

Cercha Warren con Subdiagonales

Para vanos más largos o condiciones de carga más pesadas, una cercha Warren puede incluir subdiagonales. Estos miembros diagonales secundarios ayudan a distribuir las fuerzas de manera más efectiva y pueden mejorar el rendimiento de paneles más grandes. También pueden ayudar cuando la cercha debe manejar cargas móviles o cargas concentradas.

Las subdiagonales hacen que la cercha sea más compleja, por lo que deben usarse solo cuando el proyecto las necesita. Más miembros significan más detalles, más pasos de fabricación y más puntos de inspección. La decisión final debe venir del análisis estructural, no solo de la apariencia.

Cercha Warren en Aplicaciones de Estructuras de Acero

La cercha Warren está ampliamente asociada con el diseño de puentes, pero su utilidad no se limita a los puentes. La misma lógica triangular puede apoyar muchos proyectos de estructuras de acero donde los grandes vanos, el espacio abierto y la transferencia eficiente de carga son importantes.

En proyectos industriales, la cercha Warren puede aparecer en sistemas de cubierta, pipe racks, galerías de transportadores, plataformas de equipos, puentes de servicio, pasarelas de acceso y marcos de edificios de gran vano. La forma exacta, el tamaño de los miembros y el método de conexión dependerán de la carga del proyecto, el vano, la capacidad de fabricación y el plan de instalación.

Estructuras de Puente

Las estructuras de puente son una de las aplicaciones más comunes para los sistemas de cercha Warren. Puentes de carretera, puentes peatonales, puentes ferroviarios, puentes de acceso industrial y puentes para tuberías pueden usar diseños triangulares tipo Warren.

La geometría abierta hace que la cercha se vea visualmente más ligera que una viga de alma maciza, mientras que el sistema triangulado proporciona resistencia y rigidez. Para puentes peatonales o de servicio, la cercha Warren puede ofrecer un equilibrio práctico entre capacidad de vano, eficiencia de material e inspección simple. Para estructuras de puente más pesadas, el diseño debe considerar cuidadosamente cargas móviles, fatiga, estabilidad lateral, conexión del tablero y protección contra la corrosión a largo plazo.

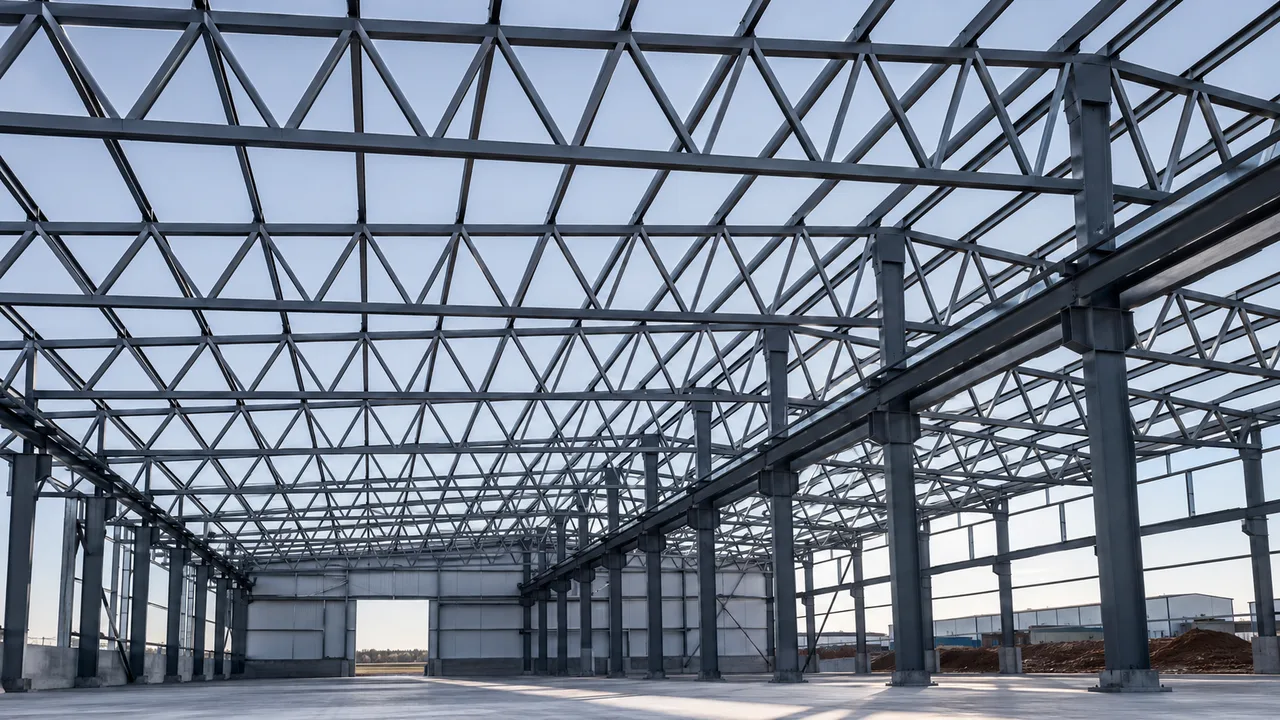

Edificios Industriales y Sistemas de Cubierta

En edificios industriales, una cercha Warren puede usarse para cubiertas de gran vano, naves de producción, almacenes, talleres, instalaciones deportivas y edificios públicos. El principal beneficio es la capacidad de crear espacio interior abierto con menos columnas intermedias.

Esto puede ser valioso cuando el edificio necesita soportar líneas de fabricación, racks de almacenamiento, vehículos, grúas o diseños de producción flexibles. Un sistema de cubierta con cerchas puede transferir las cargas a las columnas principales mientras mantiene el área interior más utilizable.

Para aplicaciones de cubierta, la cercha Warren debe coordinarse con correas, paneles de techo, arriostramiento lateral, canaletas, tragaluces, aislamiento, servicios suspendidos y

Pipe Racks, Galerías de Transportadores y Plataformas de Servicio

Los sistemas de cercha Warren también son útiles en estructuras de soporte industrial. Pipe racks, galerías de transportadores, puentes de servicio y plataformas de acceso a menudo necesitan cruzar carreteras, zonas de producción, áreas de equipos o terrenos irregulares. En estos casos, el diseño triangular de la cercha puede proporcionar un vano fuerte mientras mantiene la estructura relativamente abierta y ligera.

Para galerías de transportadores, la cercha puede soportar transportadores de banda, pasarelas de mantenimiento, cubiertas, sistemas de control de polvo y plataformas de acceso. Para puentes de tuberías, la cercha puede cargar tuberías de proceso, bandejas de cables, pequeñas plataformas y acceso de inspección. En ambos casos, deben considerarse la vibración, las cargas concentradas, el movimiento térmico y el espacio libre para mantenimiento.

La principal ventaja es que la cercha Warren puede proporcionar una ruta estructural clara sin exceso de material. Sin embargo, los entornos industriales pueden ser severos. La protección contra la corrosión, el drenaje, el acceso para recubrimiento, la inspección de conexiones atornilladas y las rutas seguras de mantenimiento deben planificarse desde el inicio.

Ventajas del Diseño de Cercha Warren

La cercha Warren es popular porque combina geometría simple con un fuerte rendimiento estructural. Su patrón triangular puede adaptarse a muchos proyectos de estructuras de acero, y su diseño repetido puede facilitar la fabricación y la inspección.

Para los equipos de proyecto, las ventajas no son solo teóricas. Un buen diseño de cercha Warren puede reducir el desperdicio de material, simplificar la producción en taller, mejorar la planificación del transporte y apoyar un montaje en campo más rápido. Estos beneficios dependen de una ingeniería adecuada, pero la forma básica de la cercha da a los diseñadores un punto de partida práctico.

Uso Eficiente del Acero

Una de las principales ventajas de una cercha Warren es el uso eficiente del acero. El sistema transfiere la carga mediante fuerzas axiales en los cordones y diagonales, en lugar de depender solo de la resistencia a la flexión. Esto puede hacer que la estructura sea más ligera que una viga maciza con capacidad de vano similar.

El uso eficiente del acero es especialmente importante en cubiertas de gran vano, puentes peatonales, puentes para tuberías, galerías de transportadores y estructuras industriales donde el peso afecta la fabricación, el transporte, el izaje y el diseño de cimentaciones. Una estructura principal más ligera puede reducir la carga sobre columnas y apoyos, aunque los requisitos de conexión y arriostramiento aún deben incluirse en el diseño total.

Geometría Clara y Repetitiva

El diseño triangular repetido es fácil de leer. Diseñadores, fabricantes, instaladores e inspectores pueden identificar rápidamente el cordón superior, el cordón inferior, los miembros diagonales, los puntos de panel y las áreas de conexión. Esta claridad ayuda a reducir la confusión durante la producción y el montaje en campo.

La repetición también puede apoyar la eficiencia de fabricación. Los miembros similares pueden cortarse, perforarse, soldarse, pintarse y marcarse en una secuencia controlada. Para proyectos más grandes, esto puede mejorar la productividad del taller y reducir el riesgo de miembros mal emparejados durante la instalación.

Buena Capacidad de Vano

Una cercha Warren puede ser adecuada para vanos medianos a largos cuando está correctamente diseñada. En lugar de aumentar excesivamente la profundidad y el peso de la viga, la cercha usa triangulación para crear un sistema estructural más profundo con menos material macizo.

Esto la hace útil para puentes, estructuras de cubierta, corredores industriales y plataformas de servicio donde el espacio abierto debajo del vano es importante. La capacidad final de vano depende del tamaño de los miembros, la profundidad de la cercha, el espaciamiento de paneles, el grado del acero, el diseño de conexiones, el arriostramiento y las condiciones de carga.

Distribución Equilibrada de Cargas

Debido a que las diagonales alternan dirección, una cercha Warren puede distribuir fuerzas a través de paneles repetidos de manera equilibrada. Esto es útil cuando las cargas son relativamente uniformes o cuando la estructura secundaria se coordina con los puntos de panel.

La distribución equilibrada de cargas puede ayudar a reducir la concentración de esfuerzos y mejorar el comportamiento estructural general. Sin embargo, si las cargas son pesadas y concentradas, la cercha puede necesitar miembros verticales, detalles más fuertes en los puntos de panel o un diseño modificado.

Fuerte Simplicidad Visual y Estructural

La cercha Warren tiene una apariencia limpia. Su patrón triangular es fácil de reconocer y a menudo se ve más ligera que sistemas de cercha más complejos. Esto puede ser útil para puentes peatonales, edificios públicos, estructuras de cubierta expuestas y aplicaciones arquitectónicas de acero.

La simplicidad estructural también ayuda con la inspección. Cuando la disposición de los miembros es clara, es más fácil identificar corrosión, miembros dañados, pernos flojos, soldaduras agrietadas, fallas de recubrimiento o deformaciones. Para el mantenimiento a largo plazo, esta claridad visual puede convertirse en una ventaja práctica.

Limitaciones de los Sistemas de Cercha Warren

Una cercha Warren es eficiente, pero no siempre es la mejor opción para cada proyecto. Las mismas características que la hacen simple también pueden crear desafíos de diseño bajo ciertas condiciones de carga.

Las principales limitaciones normalmente implican inversión de fuerzas, cargas concentradas, detalle de conexiones y estabilidad lateral. Estos problemas no hacen que la cercha Warren sea débil. Simplemente significan que el sistema debe diseñarse según las condiciones reales del proyecto, en lugar de seleccionarse solo porque se ve limpio y familiar.

Los Miembros Diagonales Pueden Invertir Fuerzas

En una cercha Warren, los miembros diagonales pueden experimentar tanto tracción como compresión dependiendo de dónde se aplique la carga. Esto es especialmente importante para puentes con cargas móviles, plataformas industriales con cargas de equipos y galerías de transportadores con posiciones de carga cambiantes.

Si un miembro diagonal se diseña solo para tracción, puede no funcionar con seguridad cuando ocurre compresión. La compresión requiere verificar pandeo, esbeltez, restricción de conexión y arriostramiento. Esta es una de las diferencias más importantes entre una cercha Warren y algunos otros diseños de cercha.

El Diseño de Conexiones Sigue Siendo Importante

La cercha Warren puede tener una forma simple, pero sus conexiones siguen siendo críticas. Las chapas gusset, pernos, soldaduras, chapas de empalme y patrones de agujeros deben transferir de forma segura las fuerzas de los miembros de una parte de la cercha a otra.

Un detalle deficiente de conexiones puede crear puntos débiles, retrasos de instalación, desalineación o problemas de mantenimiento a largo plazo. Incluso cuando los tamaños de los miembros son correctos, la cercha puede rendir por debajo de lo esperado si las uniones no están diseñadas y fabricadas correctamente.

No Siempre Es la Mejor para Cargas Concentradas Pesadas

Una cercha Warren simple funciona bien cuando las cargas se distribuyen limpiamente a través de los puntos de panel. Sin embargo, si un proyecto tiene cargas concentradas pesadas en ubicaciones específicas, la cercha puede necesitar modificación.

Se pueden agregar miembros verticales para transferir cargas de forma más directa. Puede ser necesario cambiar el espaciamiento de paneles. Los miembros de los cordones pueden necesitar refuerzo. Las chapas de conexión pueden necesitar ser más grandes. Por esta razón, el diseño de la cercha debe desarrollarse junto con el sistema de tablero, cubierta, equipo o estructura secundaria.

Arriostramiento Lateral Es Esencial

Una cercha debe ser estable no solo en su plano principal, sino también fuera del plano. Las cerchas Warren de gran vano pueden torcerse, moverse lateralmente o pandearse si no están correctamente arriostradas. Esto es especialmente importante durante el montaje, cuando la estructura puede no tener todavía todo el arriostramiento permanente instalado.

Puede requerirse arriostramiento temporal durante el izaje y el montaje. El arriostramiento permanente puede incluir arriostramiento de cubierta, marcos transversales, arriostramiento de tablero, arriostramiento de correas o restricción lateral en puntos clave. Si se ignora el arriostramiento, una cercha que parece fuerte puede volverse inestable.

Cercha Warren vs Cercha Pratt

La cercha Warren y la cercha Pratt se usan ampliamente en el diseño de estructuras de acero y puentes, pero utilizan disposiciones de alma diferentes. Entender la diferencia ayuda a los equipos de proyecto a elegir el sistema correcto para el vano, el tipo de carga y el método de fabricación reales.

Diferencia Principal de Geometría

Una cercha Warren usa miembros diagonales alternados para crear un patrón triangular repetido. En su forma más simple, puede no incluir miembros verticales. El resultado visual es una secuencia limpia de triángulos entre los cordones superior e inferior.

Una cercha Pratt normalmente usa miembros verticales y miembros diagonales que se inclinan hacia el centro del vano. Esto crea un patrón diferente de fuerzas internas y un diseño de conexiones distinto. Para proyectos que comparan tipos de cercha, revisar el diseño de cercha Pratt puede ayudar a aclarar cuándo un diseño Pratt puede ser más adecuado que un diseño Warren.

Diferencia en el Comportamiento de Carga

En una cercha Warren, las diagonales pueden alternar entre tracción y compresión según la posición de la carga. Esto significa que los miembros diagonales a menudo deben verificarse para ambas condiciones de fuerza.

En una cercha Pratt, los miembros diagonales comúnmente trabajan principalmente en tracción bajo cargas gravitacionales típicas, mientras que los miembros verticales a menudo manejan compresión. Esto puede hacer que el comportamiento de fuerzas sea más fácil de predecir en algunas aplicaciones de puentes e industriales, aunque el resultado real todavía depende de los casos de carga y del análisis estructural.

Cuándo Elegir una Cercha Warren

Una cercha Warren puede ser la mejor opción cuando se prefiere una geometría triangular repetida, las cargas están razonablemente distribuidas y el proyecto se beneficia de una fabricación limpia y simplicidad visual. Puede ser práctica para puentes peatonales, puentes de acero de vano medio, grandes estructuras de cubierta, puentes para tuberías y galerías de transportadores.

También es útil cuando el equipo del proyecto desea una cercha fácil de inspeccionar y visualmente abierta. Sin embargo, el diseñador aún debe verificar la inversión de fuerzas en diagonales, la capacidad de conexión, el arriostramiento lateral y los puntos de introducción de carga.

Cuándo Considerar el Diseño de Cercha Pratt

Una cercha Pratt puede considerarse cuando el proyecto se beneficia de un patrón más claro de diagonales en tracción bajo cargas gravitacionales comunes. Esto puede ser útil en algunas estructuras de puentes, puentes de acceso industrial y aplicaciones de cerchas de cubierta donde las rutas de carga se sirven mejor con miembros verticales y diagonales inclinadas hacia el centro.

La decisión no debe basarse solo en la apariencia. La longitud del vano, la carga viva, la carga móvil, el método de fabricación, la complejidad de conexiones, los límites de transporte, la planificación de montaje y los requisitos de mantenimiento deben revisarse antes de elegir entre sistemas Warren y Pratt.

Factores Clave de Diseño para Estructuras de Cercha Warren

Una cercha Warren confiable comienza con una planificación estructural correcta. El diseño triangular es eficiente, pero el rendimiento final depende del vano, el espaciamiento de paneles, la posición de la carga, el tamaño de los miembros, el diseño de conexiones, el arriostramiento, la precisión de fabricación y la secuencia de instalación.

Longitud de Vano y Espaciamiento de Paneles

La longitud del vano afecta la fuerza en los miembros, la profundidad de la cercha, la deflexión y el peso del acero. Un vano más largo normalmente requiere una geometría de cercha más profunda, cordones más fuertes, arriostramiento más cuidadoso y conexiones más grandes.

El espaciamiento de paneles también es importante. Si los paneles son demasiado largos, las fuerzas en los miembros y la flexión local pueden aumentar. Si los paneles son demasiado cortos, la cercha puede requerir demasiados miembros y conexiones. El mejor espaciamiento equilibra eficiencia estructural, costo de fabricación, tamaño de transporte y montaje en campo.

Tipo de Carga y Posición de la Carga

Diferentes cargas afectan la cercha de diferentes maneras. La carga muerta, carga viva, carga de viento, carga de nieve, carga sísmica, carga de equipos, carga móvil, carga de mantenimiento y carga concentrada deben considerarse.

La posición de la carga es especialmente importante para una cercha Warren porque las diagonales pueden invertir fuerzas. Las cargas deben introducirse en puntos de panel planificados siempre que sea posible. Si las cargas se colocan entre puntos de panel, los cordones pueden experimentar flexión adicional, lo que puede reducir la eficiencia y requerir miembros más pesados.

Dimensionamiento de Miembros

El cordón superior, el cordón inferior y los miembros diagonales deben dimensionarse según las demandas reales de fuerza. El cordón superior puede estar gobernado por compresión y pandeo. El cordón inferior a menudo puede estar gobernado por tracción. Las diagonales pueden necesitar resistir tanto tracción como compresión según los casos de carga.

El dimensionamiento de miembros también debe considerar los requisitos de conexión. Un miembro que parece eficiente por cálculo de resistencia puede ser difícil de conectar si no proporciona suficiente espacio para pernos, soldaduras, chapas gusset o detalles de empalme.

Detalle de Conexiones

El detalle de conexiones es una de las partes más importantes del diseño de una cercha Warren. Los puntos de panel deben transferir fuerzas de forma segura entre cordones y diagonales. El espesor de las chapas gusset, el espaciamiento de pernos, el tamaño de soldadura, la distancia al borde, la alineación de agujeros y la ubicación de empalmes afectan el rendimiento.

Los buenos planos de taller son esenciales. Los fabricantes necesitan marcas claras de miembros, patrones de agujeros, longitudes de corte, requisitos de soldadura, instrucciones de recubrimiento y secuencia de ensamblaje. Un detalle deficiente puede causar retrasos en campo, retrabajo y riesgo estructural.

Arriostramiento y Estabilidad

El arriostramiento mantiene estable la cercha durante la instalación y el servicio. Una cercha Warren puede necesitar arriostramiento lateral en el cordón superior, cordón inferior, puntos de panel, estructura de cubierta, sistema de tablero o marcos transversales.

La estabilidad durante el montaje debe revisarse antes de que comience el trabajo en obra. Una cercha que es estable después de la instalación completa puede ser inestable durante el izaje o la colocación temporal. Los apoyos temporales, puntos de izaje, cuerdas guía y secuencia de instalación deben planificarse cuidadosamente.

Planificación de Fabricación y Transporte

Las secciones grandes de cercha Warren pueden necesitar fabricarse en segmentos. Cada segmento debe dimensionarse según los límites de transporte, la capacidad de izaje, el acceso para recubrimiento y el atornillado en campo. El montaje de prueba puede ser útil para cerchas complejas o proyectos con tolerancias ajustadas.

La protección de recubrimiento también debe planificarse temprano. Si la cercha se usará al aire libre, cerca del agua, en zonas costeras o en entornos industriales, la protección contra la corrosión se convierte en parte de la estrategia estructural. Los daños de recubrimiento durante el transporte y el montaje deben repararse correctamente antes de la entrega final.

Errores Comunes en Proyectos de Cercha Warren

¿Cuándo Deberías Elegir una Cercha Warren?

Una cercha Warren es una opción fuerte cuando el proyecto necesita uso eficiente del acero, geometría triangular repetida y un diseño estructural claro. A menudo es adecuada cuando el vano es demasiado largo para una viga simple, pero el proyecto aún necesita una estructura de acero práctica y económica.

Puede ser una buena opción para puentes, estructuras de cubierta, pipe racks, galerías de transportadores, plataformas de servicio, pasarelas de acceso y edificios industriales. El sistema funciona especialmente bien cuando las cargas están razonablemente distribuidas y cuando el diseño de paneles puede coordinarse con vigas de tablero, correas u otra estructura secundaria.

Sin embargo, la decisión final siempre debe depender del análisis de ingeniería. El equipo del proyecto debe revisar combinaciones de carga, inversión de fuerzas, requisitos de conexión, arriostramiento lateral, capacidad de fabricación, ruta de transporte, método de montaje, acceso de mantenimiento y protección contra corrosión antes de seleccionar el tipo final de cercha.

Conclusión

Una cercha Warren es un sistema de cercha triangular eficiente para estructuras de acero. Su patrón diagonal repetido ayuda a distribuir cargas a través de una red estable de miembros en tracción y compresión. Esto la hace útil para puentes, sistemas de cubierta, edificios industriales, pipe racks, galerías de transportadores y plataformas de servicio.

Sus ventajas incluyen uso eficiente del acero, geometría clara, buena capacidad de vano, distribución equilibrada de cargas y lógica práctica de fabricación. Al mismo tiempo, debe diseñarse cuidadosamente porque la inversión de fuerzas en diagonales, el detalle de conexiones, la estabilidad lateral y la posición de la carga pueden influir fuertemente en el rendimiento.

Cuando está correctamente diseñada, fabricada, protegida e instalada, una cercha Warren puede proporcionar una solución duradera, económica y visualmente limpia para muchos proyectos modernos de estructuras de acero.

FAQ Sobre el Diseño de Cercha Warren

¿Qué es una cercha Warren?

Una cercha Warren es un sistema estructural de cercha que usa paneles triangulares repetidos formados por un cordón superior, un cordón inferior y miembros diagonales alternados. El patrón triangular ayuda a distribuir las cargas eficientemente a lo largo del vano.

¿Dónde se usa comúnmente una cercha Warren?

Una cercha Warren se usa comúnmente en puentes de acero, puentes peatonales, estructuras de cubierta, edificios industriales, pipe racks, galerías de transportadores, plataformas de servicio y pasarelas de acceso.

¿Cuál es la principal ventaja de una cercha Warren?

La principal ventaja de una cercha Warren es el uso eficiente del acero mediante distribución de carga triangular repetida. El sistema puede cubrir distancias más largas con menos material que muchas soluciones de vigas macizas cuando está correctamente diseñado.

¿Cuál es la diferencia entre una cercha Warren y una cercha Pratt?

Una cercha Warren usa miembros diagonales alternados para formar triángulos repetidos. Una cercha Pratt normalmente usa miembros verticales y diagonales que se inclinan hacia el centro del vano. Las diagonales de una cercha Warren pueden experimentar tanto tracción como compresión, mientras que las diagonales de una cercha Pratt a menudo trabajan principalmente en tracción bajo cargas gravitacionales típicas.

¿Una cercha Warren es buena para grandes vanos?

Sí. Una cercha Warren puede ser adecuada para vanos medianos a largos cuando el dimensionamiento de miembros, el diseño de conexiones, el arriostramiento lateral, la profundidad de la cercha y las condiciones de carga están correctamente diseñados.

¿Una cercha Warren necesita miembros verticales?

No siempre. Una cercha Warren simple puede usar solo miembros diagonales alternados entre los cordones superior e inferior. Los miembros verticales pueden agregarse cuando la estructura necesita mejor transferencia de carga, mayor rigidez, longitudes de panel más cortas o soporte para cargas concentradas.

¿Cuál es el mayor riesgo de diseño en una cercha Warren?

Uno de los mayores riesgos es ignorar la inversión de fuerzas en los miembros diagonales. El detalle deficiente de conexiones, el arriostramiento lateral insuficiente y la mala coordinación con la cubierta, el tablero o la estructura secundaria también pueden reducir el rendimiento del sistema completo de cercha.
