El diseño modular es una de las ventajas más sólidas de la construcción de acero prefabricado. Cuando un equipo de proyecto puede repetir la lógica del marco, los detalles de conexión, el espaciamiento de crujías, las disposiciones de acero secundario y las secuencias de instalación, todo el flujo de trabajo se vuelve más fácil de controlar. La ingeniería puede avanzar más rápido. La fabricación puede volverse más predecible. La adquisición puede planificarse con menos sorpresas. El montaje en sitio puede seguir un ritmo más claro.
Pero la estandarización no es ilimitada.
Cada edificio de acero todavía debe responder a cargas estructurales reales, condiciones del sitio, rutas de acceso, necesidades de equipos, códigos locales y requisitos operativos. Un módulo estándar que funciona bien para un edificio puede volverse ineficiente o incluso riesgoso cuando se copia en otra situación sin una revisión de ingeniería adecuada.
Por eso es importante comprender los límites de estandarización en prefabricados. El propósito del diseño modular no es forzar cada proyecto dentro de la misma forma. El propósito es repetir lo que puede repetirse de manera segura y eficiente, mientras se permite un ajuste controlado donde el edificio, el sitio o la operación lo requieren.
En el diseño de acero prefabricado, los mejores resultados suelen venir del equilibrio. Muy poca estandarización crea planos fragmentados, fabricación inconsistente y coordinación difícil en sitio. Demasiada estandarización puede producir distribuciones incómodas, detalles estructurales inadecuados, problemas de transporte o modificaciones costosas en campo. Una buena estrategia prefabricada debe reconocer dónde ayuda la repetición y dónde se vuelve necesaria la personalización.
Qué significa la estandarización en el diseño de acero prefabricado
La estandarización en el diseño de acero prefabricado no significa hacer que todos los edificios sean idénticos. Significa crear reglas repetibles que reduzcan la variación innecesaria en ingeniería, fabricación, logística y montaje.
Un sistema estandarizado de acero prefabricado puede incluir repetición de:
- Espaciamiento de crujías y lógica de cuadrícula estructural
- Disposición del marco principal o pórtico
- Pendiente de cubierta y sistema de soporte de cubierta
- Conceptos de placa base de columna
- Patrones de pernos y detalles de empalme
- Diseños de correas, largueros y arriostramientos
- Puntos de control de inspección de fabricación
- Lógica de embalaje, etiquetado y secuencia de montaje
Este tipo de estandarización ayuda al equipo del proyecto a trabajar desde un sistema conocido en lugar de rediseñar cada paquete de acero desde el principio. También ayuda a los equipos de fábrica a organizar la producción de manera más eficiente, porque los detalles repetidos pueden agruparse, verificarse y embalarse con menos instrucciones únicas.
Una estrategia de módulo estándar puede ser especialmente útil cuando un proyecto incluye almacenes repetidos, naves industriales, edificios de producción, estructuras de servicios, edificios agrícolas o unidades logísticas. Una vez que el módulo ha sido probado mediante diseño, fabricación, envío y montaje, los edificios posteriores pueden reutilizar la misma lógica con menos incertidumbre.
Sin embargo, la palabra “estándar” nunca debe confundirse con “inalterable”. Un sistema estándar es un punto de partida. Todavía necesita revisión de ingeniería antes de aplicarse a una condición de carga diferente, una distribución de sitio distinta, una ruta de transporte nueva o una función de edificio diferente.
Comprender los límites de estandarización en prefabricados
Los límites de estandarización en prefabricados aparecen cuando el mismo módulo o detalle ya no encaja con la condición real del proyecto. Estos límites no son fallas del diseño prefabricado. Son límites normales que le indican al equipo del proyecto dónde el sistema repetido debe verificarse, ajustarse o protegerse contra el uso excesivo.
Un módulo de acero estándar puede dejar de ser eficiente cuando:
- La carga estructural cambia de un sitio a otro
- La huella del edificio ya no encaja con la cuadrícula estándar
- La distribución de equipos requiere diferentes claros o puntos de soporte
- Las rutas de transporte limitan el tamaño o peso de los componentes
- Los códigos locales requieren diferentes arriostramientos, protección contra incendios o detalles de inspección
- Los planes de expansión futura requieren un tratamiento diferente de crujías finales o conexiones
- Los requisitos operativos obligan a cambiar puertas, plataformas, ventilación o grúas
La clave es identificar estos límites antes de que comience la fabricación. Si el equipo del proyecto descubre el límite durante la ingeniería, el ajuste puede controlarse. Si el límite aparece después de que los miembros han sido cortados, soldados, recubiertos, embalados o entregados, el impacto de costo se vuelve mucho más difícil de gestionar.
Por lo tanto, un buen diseño de acero prefabricado necesita dos capas de pensamiento. La primera capa define el sistema repetible. La segunda capa define dónde se permite la personalización controlada.
Las cargas estructurales son el primer límite
La carga estructural suele ser el primer y más importante límite de la estandarización modular. Un marco repetido puede verse igual desde el exterior, pero las cargas que actúan sobre él pueden cambiar significativamente de un proyecto a otro.
Un módulo diseñado para un almacén ligero en una región puede no ser adecuado para un edificio expuesto a mayor presión de viento, carga de cubierta más pesada, carga de nieve, demanda sísmica, equipos suspendidos u operación de grúa. Incluso cuando la luz del edificio y el espaciamiento de crujías siguen siendo similares, los tamaños de miembros y los detalles de conexión pueden necesitar cambiar.
Los límites comunes relacionados con la carga incluyen:
- Mayor exposición al viento en sitios abiertos o costeros
- Requisitos de carga de nieve en regiones frías
- Detalles sísmicos en zonas propensas a terremotos
- Vigas de grúa o cargas de carril dentro de edificios industriales
- Cargas de mezzanine, plataforma o soporte de equipos
- Equipos adicionales montados en cubierta o cargas de servicio
- Servicios colgantes, ductos, transportadores o soportes de tuberías
En estos casos, la lógica del marco estándar todavía puede seguir siendo útil. El espaciamiento de columnas, la filosofía de conexión o la secuencia de montaje pueden repetirse. Pero la sección real de acero, el diseño de arriostramiento, el espesor de la placa base, la disposición de pernos de anclaje, el diseño de rigidizadores o el detalle de empalme pueden necesitar ajuste.
Aquí es donde importa la ingeniería disciplinada. La estandarización debe reducir la toma de decisiones repetitiva, no saltarse la verificación estructural. Un módulo de acero solo debe repetirse después de que el equipo del proyecto confirme que las cargas, condiciones de apoyo y requisitos de seguridad todavía coinciden con el rango de diseño previsto.
Diferencias de cubierta, viento y sismo
Las cargas de cubierta y las cargas laterales suelen subestimarse cuando los equipos comparan edificios de apariencia similar. Dos estructuras pueden compartir la misma huella y pendiente de cubierta, pero una puede enfrentar mayor exposición al viento o demanda sísmica. Si el mismo módulo se copia sin recalcular, el diseño puede volverse inadecuado.
Las condiciones de viento y sismo pueden afectar:
- Tamaños de columnas y rafters
- Posiciones de arriostramiento
- Rigidez del marco
- Demanda de pernos de anclaje
- Espesor de placas de conexión
- Detalles de interfaz con la cimentación
Esto no significa que todo el sistema modular deba abandonarse. Significa que el sistema repetido necesita un rango aprobado de uso estructural.

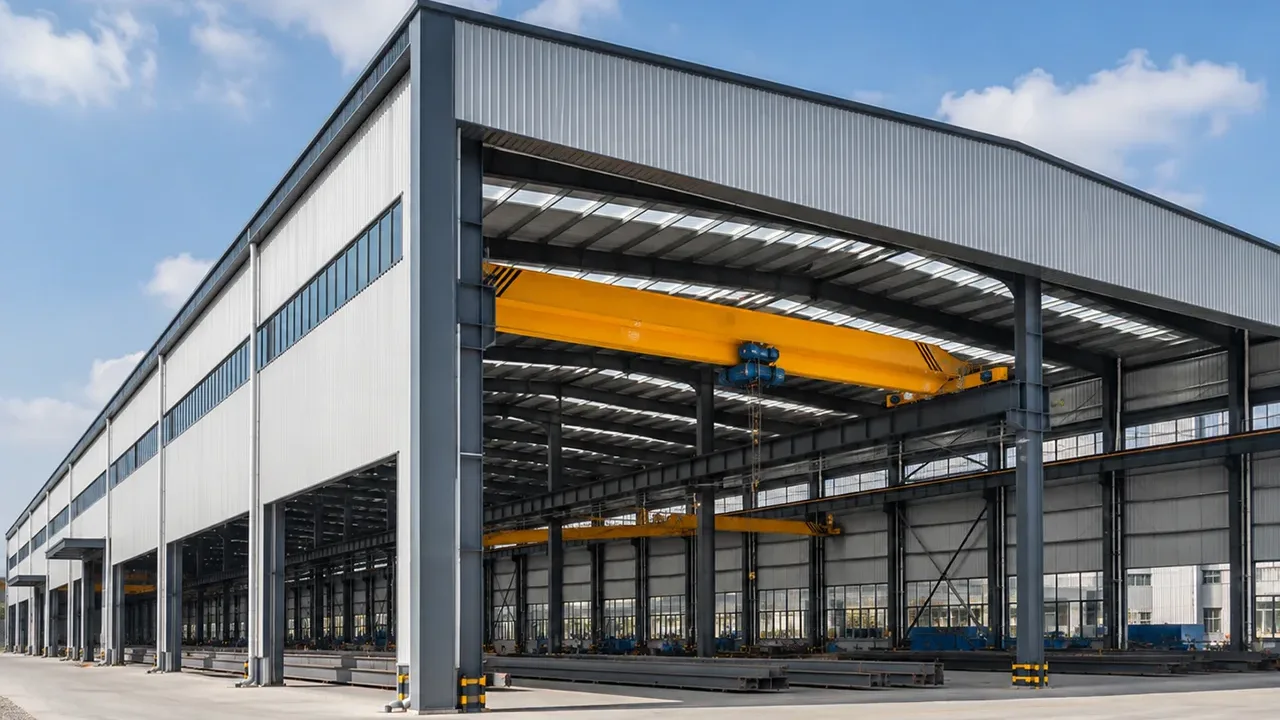

Cargas de grúa y equipos
Los edificios industriales de acero suelen necesitar más que soporte básico para cubierta y muros. Un edificio de producción puede requerir vigas de grúa, monorrieles, plataformas de equipos, soportes de tuberías o sistemas de mantenimiento suspendidos. Estos elementos pueden cambiar las rutas de carga y crear concentraciones locales de fuerza.
Un módulo estándar que funciona para almacenamiento puede necesitar columnas más fuertes, arriostramiento lateral o refuerzo localizado cuando se usa para operaciones con muchos equipos. Este es un punto común donde la personalización agrega valor real en lugar de crear desperdicio.
Geometría del sitio y condiciones de cimentación
La geometría del sitio también puede limitar la estandarización prefabricada. Un módulo estándar puede funcionar perfectamente en un terreno rectangular limpio, pero muchos proyectos reales no ofrecen condiciones perfectas. Los límites del terreno, carreteras existentes, pendientes de drenaje, edificios adyacentes, servicios subterráneos, condiciones del suelo y niveles de cimentación pueden afectar el diseño final de acero.
Una cuadrícula repetida puede necesitar ajuste cuando:
- El ancho del terreno no coincide con la disposición estándar de crujías
- El acceso de camiones o la posición del muelle de carga cambia el diseño del muro
- La dirección de drenaje afecta la pendiente de cubierta o la ubicación de canaletas
- Las estructuras existentes bloquean columnas o zonas de arriostramiento
- La capacidad portante del suelo cambia los supuestos de cimentación
- Diferentes elevaciones de cimentación afectan los detalles de placas base
En esta situación, forzar el módulo estándar puede crear más problemas de los que resuelve. El edificio puede volverse ineficiente, incómodo de instalar o poco adecuado para el sitio.
Un mejor enfoque es preservar la lógica repetible donde sea posible mientras se ajustan las partes que deben responder a la realidad del sitio. Por ejemplo, el proyecto puede mantener la filosofía del pórtico principal, pero modificar crujías finales, zonas de puertas, placas base, detalles de drenaje o posiciones de arriostramiento. Esto mantiene el diseño familiar sin ignorar la condición real del sitio.
La función operativa puede romper un módulo estándar
Un edificio de acero no es solo un marco estructural. También debe apoyar la operación dentro de él. Aquí es donde la estandarización suele alcanzar otro límite.
Un almacén, una fábrica, un edificio de almacenamiento en frío, un cobertizo agrícola, una instalación logística y un taller de mantenimiento pueden usar acero prefabricado, pero sus necesidades operativas pueden ser muy diferentes. El mismo módulo no siempre puede servir a cada función sin ajuste.
Los requisitos operativos pueden afectar:
- Altura, ancho y ubicación de puertas
- Disposición de muelles de carga
- Circulación interna y rutas de montacargas
- Claro para líneas de producción
- Diseño de grúas o equipos de izaje
- Ventilación y movimiento de aire
- Continuidad de aislamiento y envolvente
- Acceso de mantenimiento y zonas de seguridad
Por ejemplo, un edificio logístico puede necesitar puertas de muelle repetidas a lo largo de una elevación. Un taller puede necesitar áreas libres más amplias y acceso de grúa. Un edificio de almacenamiento en frío puede requerir menos puentes térmicos y una coordinación más estricta de envolvente. Una estructura agrícola puede necesitar una lógica de ventilación más fuerte y detalles resistentes a la corrosión.
Estas diferencias no significan que el proyecto deba abandonar la estandarización. Significan que el módulo estándar debe incluir zonas de ajuste aprobadas. El marco principal puede repetirse, pero las aberturas de muro, el acero secundario, las placas de conexión, los accesorios de cubierta o los soportes de servicios pueden necesitar personalización controlada.
Interfaces de equipos y coordinación MEP
Los equipos y servicios del edificio suelen crear límites prácticos en el diseño de acero prefabricado. Incluso un marco de acero bien estandarizado puede necesitar ajuste cuando los sistemas mecánicos, eléctricos, de plomería, protección contra incendios o producción pasan a través de la estructura.
Los problemas comunes de interfaz incluyen:
- Aberturas de ductos a través de zonas de cubierta o muro
- Soportes de tuberías fijados al acero secundario
- Rutas de bandejas portacables que cruzan ubicaciones de arriostramiento
- Unidades mecánicas en cubierta que agregan cargas concentradas
- Soportes de transportadores conectados a miembros del marco
- Claro de protección contra incendios alrededor de vigas y columnas
- Plataformas de mantenimiento que requieren refuerzo local
Si estas interfaces no se coordinan temprano, el equipo de sitio puede verse obligado a cortar, perforar, soldar o modificar el acero después de la entrega. Eso derrota el propósito de la prefabricación.
Una buena estrategia de acero prefabricado debe identificar las zonas MEP y de equipos antes de finalizar los planos de fabricación. La estructura puede entonces mantener su lógica de marco repetible mientras permite soportes, aberturas, ménsulas y refuerzos aprobados donde sea necesario.
Restricciones de transporte e izaje
Un módulo estándar puede parecer eficiente en los planos de ingeniería, pero todavía debe moverse por rutas de transporte reales y ser izado por equipos reales. Este es otro punto donde la estandarización modular puede alcanzar un límite práctico.
Una gran sección de acero preensamblada puede reducir el trabajo en sitio, pero también puede crear problemas logísticos si es demasiado larga, demasiado pesada, demasiado ancha o demasiado difícil de manipular. Un componente más pequeño puede requerir más ensamblaje en sitio, pero puede ser más fácil de enviar, descargar, almacenar e izar de forma segura.
Las restricciones de transporte e izaje pueden incluir:
- Longitud máxima transportable de los miembros
- Restricciones de carga en contenedor
- Ancho de carretera, radio de giro y capacidad de puentes
- Permisos para carga sobredimensionada
- Limitaciones de manipulación en puerto
- Capacidad de grúa y radio de izaje
- Espacio de acopio en sitio
- Diseño de arriostramiento temporal y puntos de izaje
El módulo estándar más eficiente no siempre es el módulo más grande. Es el módulo que puede fabricarse, embalarse, transportarse, descargarse, izarse e instalarse sin crear riesgos ocultos para el proyecto.
Por eso la revisión logística debe ocurrir antes de que comience la fabricación. Si las restricciones de transporte se descubren después de que un módulo ha sido detallado, fabricado o recubierto, el proyecto puede necesitar retrabajo, reembalaje, transporte especial o cambios de ensamblaje en campo. Eso puede borrar el beneficio de la estandarización.
Códigos locales y requisitos de aprobación
Los requisitos de códigos locales también pueden definir los límites del diseño estándar de acero prefabricado. Un sistema de acero que funciona en una región puede requerir ajustes en otra debido a carga de viento, diseño sísmico, carga de nieve, clasificación contra incendios, exposición a corrosión, reglas de inspección o requisitos de permisos.
Estas diferencias pueden afectar:
- Tamaños de miembros de acero
- Requisitos de arriostramiento
- Procedimientos de soldadura
- Certificados de materiales
- Sistemas de recubrimiento
- Detalles de protección contra incendios
- Puntos de espera de inspección
- Diseño de conexiones y anclajes
Para proyectos internacionales de acero prefabricado, esto es especialmente importante. Un paquete de diseño repetido puede necesitar cumplir con diferentes autoridades de aprobación, distintas expectativas documentales y diferentes procesos de inspección en sitio. Incluso si la lógica del marco sigue siendo la misma, los detalles pueden necesitar ajustes controlados para cumplir con los requisitos locales.
Por lo tanto, una estrategia sólida de estandarización debe definir qué elementos son fijos y qué elementos deben verificarse proyecto por proyecto. Esto mantiene el sistema repetible sin ignorar el cumplimiento.
Dónde la personalización agrega valor en lugar de desperdicio
En el diseño de acero prefabricado, la personalización no es automáticamente un problema. El verdadero problema es la personalización no controlada.
La personalización no controlada ocurre cuando se realizan cambios sin aprobación de diseño, control de revisiones, revisión de costos o coordinación de fabricación. Puede aparecer como corte aleatorio en campo, perforación de agujeros de último momento, cambios de conexión no documentados o detalles inconsistentes entre edificios similares.
La personalización controlada es diferente. Protege el desempeño del edificio mientras mantiene intacta la lógica repetible del sistema prefabricado.
La personalización controlada puede ser valiosa cuando:
- Las cargas estructurales superan el rango de diseño estándar
- Los equipos requieren soporte local o claro libre
- La geometría del sitio no coincide con la cuadrícula estándar
- Las ubicaciones de puertas, muelles o accesos necesitan ajuste
- El código local requiere un detalle diferente
- Los límites de transporte o izaje requieren redimensionar el módulo
- La expansión futura necesita preparación de conexiones
La mejor estrategia de acero prefabricado no rechaza la personalización. Define dónde se permite la personalización, cómo debe aprobarse y cómo debe documentarse antes de llegar a fabricación.
El riesgo de la estandarización excesiva
La estandarización excesiva ocurre cuando un equipo de proyecto fuerza un módulo estándar en condiciones donde ya no encaja. Esto puede suceder porque el equipo quiere reducir el tiempo de diseño, simplificar compras o reutilizar un paquete de planos antiguo.
El riesgo es que la eficiencia aparente se convierta en un costo oculto.
La estandarización excesiva puede causar:
- Miembros de acero que no son adecuados para las cargas reales
- Distribuciones de edificio incómodas
- Mala adaptación a equipos o flujo operativo
- Secuencias de instalación difíciles
- Peso innecesario de material
- Modificación en campo después de la entrega
- Retrasos de aprobación o rediseño
- Retrabajo durante fabricación o montaje
Un módulo estándar debe apoyar el proyecto, no controlarlo ciegamente. Si el módulo crea más excepciones que eficiencias, el sistema necesita revisarse.
El riesgo de la estandarización insuficiente
El problema opuesto es la estandarización insuficiente. Esto ocurre cuando cada edificio, crujía, detalle o conexión se trata como único, aunque muchas partes podrían repetirse.
La estandarización insuficiente puede crear:
- Demasiadas variaciones de planos
- Adquisición fragmentada
- Instrucciones de fabricación inconsistentes
- Inspección más lenta
- Embalaje más complicado
- Montaje en sitio más difícil
- Mayor costo de coordinación
Cuando cada detalle se trata como personalizado, el proyecto pierde los principales beneficios de la prefabricación. La fabricación se vuelve menos predecible, las cuadrillas de sitio enfrentan más condiciones desconocidas y los gerentes de proyecto tienen menos flujos repetidos que controlar.
El objetivo no es la máxima estandarización ni la máxima personalización. El objetivo es la división correcta entre elementos repetibles y elementos flexibles.
Marco práctico: qué debe repetirse y qué debe mantenerse flexible
Una estrategia práctica de acero prefabricado debe definir qué elementos de diseño suelen ser buenos candidatos para la estandarización y qué elementos deben mantenerse flexibles cuando las condiciones del proyecto lo requieren.
| Elemento de diseño | Normalmente bueno para estandarizar | Debe mantenerse flexible cuando |
|---|---|---|
| Espaciamiento de crujías | Funciones de edificio similares se repiten en varias unidades | Cambian la longitud del sitio, el diseño del proceso o el flujo de equipos |
| Lógica de conexión | Se repiten el mismo sistema de marco y rango de carga | Cambian las cargas, el acceso o los requisitos de inspección |
| Acero secundario | Los sistemas de cubierta y muro siguen siendo similares | Difieren aberturas, soportes de servicios o interfaces de equipos |
| Diseño de arriostramiento | El mismo concepto de estabilidad funciona en varios edificios | Interfieren zonas de puertas, demanda sísmica o rutas de acceso |
| Tamaño de módulo | La ruta de transporte y la capacidad de grúa son consistentes | Cambian límites de carretera, contenedor, puerto o izaje |
| Sistema de recubrimiento | La exposición ambiental es similar | Cambian la clase de corrosión, clasificación contra incendios o especificación del proyecto |
Este marco ayuda a los equipos de proyecto a evitar ambos extremos. Mantiene fuerte el sistema estándar donde la repetición crea valor, mientras deja suficiente espacio para ajustes aprobados donde el proyecto lo requiere.
Escenario estilo proyecto real: módulos estándar de almacén con ajustes controlados
Considere un desarrollador que planifica varios edificios de almacén prefabricados en diferentes terrenos dentro de un programa industrial. Los primeros dos edificios usan una luz de pórtico similar, espaciamiento de crujías repetido, pendiente de cubierta estándar y disposición consistente de soporte de muros. El equipo del proyecto quiere repetir este sistema para edificios posteriores porque ya ha funcionado bien en ingeniería, fabricación, embalaje y montaje.
Sin embargo, el tercer sitio tiene mayor exposición al viento y una distribución diferente de muelles de carga. El cuarto edificio necesita una zona de mezzanine y un claro adicional de servicios para equipos. Si el equipo copia el primer diseño sin revisión, el módulo estándar puede volverse inadecuado.
Un mejor enfoque es mantener similar la lógica del marco principal, la filosofía de pernos, el ritmo de soporte de cubierta y el método de embalaje, mientras se aprueban ajustes específicos. El tercer edificio puede necesitar arriostramiento revisado y detalles de anclaje más fuertes. El cuarto edificio puede necesitar refuerzo localizado de miembros, acero secundario ajustado y diferentes aberturas de servicio.
Un enfoque coordinado de estructura de acero prefabricada permite al equipo del proyecto repetir el sistema probado mientras sigue aprobando ajustes controlados donde los requisitos del sitio u operativos los exigen.
El resultado no es un proyecto totalmente personalizado ni un proyecto repetido ciegamente. Es un sistema prefabricado controlado con reglas claras para estandarización y personalización.
Cómo gestionar los límites de estandarización en prefabricados antes de fabricar
El mejor momento para gestionar los límites de estandarización en prefabricados es antes de que se fabrique el acero. Una vez que los miembros han sido cortados, perforados, soldados, recubiertos, embalados o enviados, cada corrección se vuelve más costosa.
Los equipos de proyecto pueden gestionar estos límites mediante:
- Definir qué partes del sistema son estándar
- Crear zonas aprobadas para personalización
- Verificar las cargas estructurales para cada edificio o sitio
- Revisar los límites de transporte y grúa antes del detallado
- Coordinar temprano las interfaces MEP y de equipos
- Congelar la lógica de conexión antes de liberar los planos de taller
- Usar un solo sistema controlado de revisión de planos
- Documentar excepciones en lugar de manejarlas informalmente
- Revisar lecciones del primer unidad antes de repetir unidades posteriores
Este proceso protege el valor de la estandarización. Permite al equipo del proyecto repetir detalles probados, evitar rediseño innecesario y todavía responder a diferencias reales del proyecto.
Conclusión
La estandarización modular es una de las herramientas más sólidas en el diseño de acero prefabricado, pero tiene límites prácticos. Un módulo estándar todavía debe responder a cargas estructurales, geometría del sitio, interfaces de equipos, condiciones de transporte, capacidad de izaje, códigos locales y función operativa.
Comprender los límites de estandarización en prefabricados ayuda a los equipos de proyecto a decidir qué debe repetirse y qué debe permanecer flexible. La estandarización debe reducir la variación innecesaria, mientras que la personalización controlada debe proteger la seguridad, el desempeño y la usabilidad.
Los mejores sistemas de acero prefabricado no son plantillas rígidas. Son marcos de diseño repetibles con reglas claras, zonas de ajuste aprobadas y control disciplinado de revisiones. Cuando ese equilibrio se gestiona bien, el acero prefabricado puede entregar ingeniería más rápida, fabricación más predecible, logística más limpia e instalación más fluida sin ignorar las condiciones reales que cada edificio debe satisfacer.
