Las vigas y vigas armadas de acero logran una notable eficiencia estructural al concentrar el material donde más contribuye a la resistencia. Los patines resisten gran parte de la demanda de flexión, mientras que el alma transfiere el esfuerzo cortante y ayuda a transmitir las fuerzas entre distintas partes de la sección. Sin embargo, en elementos profundos o altamente optimizados, el alma puede ser relativamente delgada en comparación con su altura. Bajo esfuerzos cortantes elevados, reacciones concentradas o fuerzas de compresión, esa placa delgada puede volverse vulnerable a la inestabilidad.

Por lo tanto, el pandeo del alma no es simplemente una cuestión de si el acero ha alcanzado su límite elástico. Un alma puede perder estabilidad y deformarse fuera de su plano original cuando su geometría, condición de carga, restricción e imperfecciones se combinan de manera desfavorable. El riesgo merece especial atención en vigas armadas, vigas de transferencia, estructuras que soportan grúas, elementos industriales profundos y zonas de conexión que transmiten grandes fuerzas concentradas.

Comprender los diferentes mecanismos de falla del alma permite a los ingenieros seleccionar la comprobación de diseño adecuada y determinar si un alma más gruesa, rigidizadores, placas de refuerzo, una distribución modificada de las cargas u otra solución de detallado proporciona la respuesta más eficiente.

¿Qué Es el Pandeo del Alma en una Estructura de Acero?

El alma de una viga de acero es esencialmente una placa situada entre los patines superior e inferior. Aunque normalmente se asocia con la resistencia al cortante, también participa en la transferencia de cargas concentradas, reacciones, fuerzas de conexión y tensiones entre los patines.

Cuando se desarrollan tensiones de compresión dentro de un panel de alma suficientemente esbelto, la placa puede volverse inestable. En lugar de permanecer plana mientras soporta una carga adicional, comienza a deformarse lateralmente. Esta inestabilidad puede producirse localmente en una parte del alma o extenderse sobre un panel de alma más grande, dependiendo del origen de las tensiones.

Esta es una distinción importante respecto a la fluencia simple. La fluencia es principalmente un fenómeno relacionado con la resistencia del material, mientras que el pandeo está fuertemente influido por la geometría y la estabilidad. Por lo tanto, una clase de acero de mayor resistencia por sí sola no necesariamente elimina un problema de pandeo si el alma sigue siendo muy esbelta.

Cómo el Alma Transfiere las Fuerzas Estructurales

El alma cumple varias funciones dentro de una sección en I, una sección en H o una viga armada. Transfiere el esfuerzo cortante entre los patines, mantiene la relación geométrica entre ellos, distribuye las fuerzas procedentes de apoyos y conexiones, y participa en la transferencia de cargas concentradas introducidas a través de un patín.

El patrón de tensiones resultante puede variar considerablemente a lo largo de un elemento. Cerca de un apoyo puede predominar el cortante. En una conexión fuertemente cargada o en un punto de apoyo, la compresión concentrada puede convertirse en el factor crítico. Alrededor de aberturas o transiciones geométricas, las tensiones también pueden concentrarse significativamente.

Por Qué las Placas de Alma Delgadas Son Vulnerables

El uso de un alma más delgada puede reducir el peso del acero, especialmente en vigas profundas. Sin embargo, aumentar la altura libre del alma mientras se reduce su espesor incrementa la esbeltez de la placa. Un alma muy esbelta suele ser más sensible a la inestabilidad por compresión y cortante, a las imperfecciones de fabricación, a la distorsión local y a la eficacia de las restricciones circundantes.

Por este motivo, el diseño del alma no puede basarse únicamente en su espesor. Los ingenieros deben considerar la relación entre la altura y el espesor del alma, las dimensiones del panel, la disposición de los rigidizadores, la posición de las cargas, las condiciones de borde y las normas de diseño estructural aplicables.

Principales Formas de Pandeo del Alma

El término pandeo del alma puede describir varios fenómenos de estabilidad relacionados, en lugar de un único modo de falla universal. Identificar correctamente qué mecanismo es relevante resulta esencial porque las ecuaciones de cálculo, los requisitos de detallado y los métodos de refuerzo pueden ser diferentes.

Pandeo por Compresión del Alma

El pandeo por compresión del alma puede desarrollarse cuando se introducen fuerzas de compresión importantes a través de los patines y estas deben atravesar el alma. En lugar de comportarse únicamente como una placa a cortante, la parte afectada del alma actúa como una placa comprimida o como un elemento corto sometido a compresión.

Esta condición puede aparecer alrededor de conexiones fuertemente cargadas o en zonas donde las fuerzas concentradas se transmiten a través de lados opuestos de un elemento. Si el alma es demasiado esbelta para el nivel de fuerza y la geometría de carga, puede desarrollarse una inestabilidad lateral antes de alcanzar la capacidad de transferencia de carga prevista.

Pandeo por Cortante del Alma

Un esfuerzo cortante elevado genera tensiones principales de tracción y compresión dentro de un panel de alma. La componente de compresión actúa diagonalmente y puede provocar el pandeo de una placa esbelta. Esto resulta especialmente relevante en vigas armadas profundas con almas relativamente delgadas.

Un alma más robusta puede alcanzar su resistencia al cortante sin volverse sensible al pandeo de la placa. En cambio, un alma esbelta puede requerir una comprobación de resistencia al cortante basada en el pandeo. En algunos sistemas y configuraciones de diseño, el comportamiento posterior al pandeo y la acción de campo de tracción pueden aportar resistencia adicional después del pandeo elástico inicial, siempre que el elemento y los componentes circundantes cumplan las condiciones necesarias.

Inestabilidad Localizada por Compresión

Las reacciones concentradas y las fuerzas de apoyo pueden generar tensiones intensas sobre una porción corta del alma. Debido a que la fuerza se introduce a través de una longitud limitada del patín, las tensiones se distribuyen hacia el alma en lugar de permanecer uniformemente repartidas sobre toda la altura del elemento.

Si la zona no dispone de suficiente espesor, restricción o rigidización, puede producirse una inestabilidad localizada. Estas áreas suelen requerir que los ingenieros examinen varios estados límite relacionados en lugar de comprobar únicamente una forma de falla.

Pandeo Lateral del Alma

El pandeo lateral del alma es otra condición de estabilidad localizada asociada con fuerzas de compresión concentradas y con la restricción proporcionada a los patines y al alma. La respuesta implica la interacción entre el patín cargado, el alma y el patín opuesto, en lugar de un simple pandeo por cortante de un panel aislado.

Debido a que este mecanismo depende en gran medida de la configuración específica del entramado y del grado de restricción, los ingenieros no deben tratarlo automáticamente como equivalente al pandeo por cortante convencional del alma.

¿Qué Causa el Pandeo del Alma?

En la práctica, la inestabilidad suele desarrollarse debido a una combinación de geometría, carga, restricción y condiciones de fabricación. Identificar la causa real resulta más útil que simplemente aumentar el espesor del acero en todas partes.

Esbeltez Excesiva del Alma

Uno de los factores más influyentes es la relación entre la altura y el espesor del alma. A medida que la altura libre del alma aumenta en relación con su espesor, la placa generalmente se vuelve más susceptible a la inestabilidad.

Esto es especialmente importante en vigas armadas fabricadas, donde los diseñadores pueden seleccionar de forma independiente las dimensiones de los patines y del alma. Optimizar únicamente el peso del material puede producir un alma delgada que requiera rigidización adicional para mantener una estabilidad adecuada.

Cargas Concentradas y Reacciones en los Apoyos

Las reacciones en los apoyos, las reacciones elevadas de vigas, las cargas de transferencia, las fuerzas de equipos, las cargas relacionadas con grúas y otras acciones concentradas pueden introducir una compresión local significativa en el alma.

Cuanto menor sea la longitud efectiva de distribución de la carga, más concentrado puede llegar a ser el campo de tensiones. Por lo tanto, la geometría de la conexión y los detalles de apoyo influyen directamente en el comportamiento del alma.

Fuerzas Cortantes Elevadas

El esfuerzo cortante suele alcanzar sus valores máximos cerca de los apoyos, aunque la distribución exacta depende del sistema estructural. En elementos profundos con almas esbeltas, la compresión diagonal resultante puede ser suficiente para desencadenar el pandeo por cortante.

Un esfuerzo cortante elevado combinado con flexión, cargas concentradas o aberturas puede hacer que la condición local de diseño sea aún más exigente.

Rigidización Insuficiente del Alma

Los rigidizadores transversales dividen un alma de gran tamaño en paneles de placa más pequeños y pueden modificar sustancialmente su comportamiento frente al pandeo. Los rigidizadores de apoyo también pueden proporcionar una trayectoria más directa para las cargas concentradas.

Si los rigidizadores se omiten donde son necesarios, están demasiado separados, tienen proporciones insuficientes o presentan conexiones deficientes, puede que no se consiga el efecto estabilizador esperado.

Aberturas y Discontinuidades en el Alma

Los conductos mecánicos, tuberías, transportadores, rutas de cables y otros servicios del edificio a veces requieren aberturas a través de las almas estructurales. Estas aberturas interrumpen la trayectoria normal de las tensiones y reducen el área de placa disponible.

Una abertura situada en una región de alto cortante o elevada compresión puede aumentar las exigencias de inestabilidad local. Por lo tanto, su tamaño, forma, refuerzo y distancia respecto a apoyos o fuerzas concentradas deben coordinarse durante el diseño, en lugar de incorporarse de manera improvisada durante la fabricación o el montaje.

Imperfecciones Iniciales y Tensiones Residuales

Los componentes de acero reales no son perfectamente planos ni están completamente libres de tensiones residuales. El corte, la soldadura, la manipulación y la fabricación pueden introducir imperfecciones iniciales fuera del plano y tensiones internas bloqueadas.

Las normas modernas de diseño consideran el comportamiento frente a la estabilidad teniendo en cuenta estas condiciones reales, pero un buen control de fabricación sigue siendo importante. Una distorsión excesiva puede reducir el margen entre la geometría fabricada y la condición estructural prevista.

¿Dónde Es Más Probable que Ocurra el Pandeo del Alma?

Algunas ubicaciones merecen especial atención porque combinan fuerzas locales elevadas con áreas relativamente limitadas de distribución de carga.

Pandeo del Alma vs Aplastamiento del Alma

Pueden producirse varios estados límite del alma alrededor de cargas concentradas, por lo que su terminología no debe utilizarse de manera intercambiable. Otra condición estrechamente relacionada es el aplastamiento del alma, especialmente cuando una carga concentrada o una reacción se introduce a través de un patín hacia un alma relativamente esbelta.

Diferencia en el Mecanismo de Falla

El pandeo es fundamentalmente un fenómeno de estabilidad. Una placa de alma o una parte del alma pierde su configuración plana estable y desarrolla una deformación fuera del plano bajo tensiones de compresión o cortante.

El aplastamiento suele estar mucho más localizado alrededor de la carga concentrada o la reacción. El alma puede deformarse hasta adoptar una configuración severamente distorsionada o arrugada cerca del patín cargado. También puede ser necesario comprobar la fluencia local en la misma zona.

El hecho de que estas condiciones aparezcan cerca de puntos similares de introducción de carga no significa que sean idénticas. El diseño estructural debe identificar de manera independiente cada estado límite aplicable.

Por Qué Pueden Ser Necesarias Ambas Comprobaciones

Una reacción elevada puede crear más de un posible mecanismo de falla. El diseñador puede necesitar evaluar la fluencia local, el aplastamiento, la inestabilidad relacionada con compresión, la capacidad de los rigidizadores, la resistencia de las soldaduras y el comportamiento de los patines adyacentes o de las placas de conexión.

Por este motivo, superar satisfactoriamente una sola comprobación no confirma automáticamente que toda la zona de transferencia de carga sea adecuada.

¿Qué Factores Controlan la Resistencia al Pandeo del Alma?

Relación Altura-Espesor del Alma

La relación entre la altura y el espesor es un indicador fundamental de la esbeltez de la placa. Los paneles de alma profundos y delgados suelen requerir una evaluación de estabilidad más cuidadosa que las almas poco profundas o relativamente gruesas.

Límite Elástico del Acero

Un acero con mayor límite elástico puede aumentar la resistencia del material, pero la estabilidad de la placa no mejora en proporción directa con el límite elástico. Un alma muy esbelta todavía puede estar gobernada por el pandeo. Por lo tanto, un diseño eficiente debe coordinar la clase del material con la geometría.

Longitud Cargada y Distribución de Fuerzas

Una fuerza distribuida sobre una longitud de apoyo mayor suele generar un campo de tensiones local diferente al producido por la misma fuerza total aplicada sobre una zona de contacto muy corta. Las placas de apoyo, placas de conexión, dimensiones de los patines y otros detalles influyen en la forma en que las cargas entran en el alma.

Ubicación y Separación de los Rigidizadores

Los rigidizadores transversales pueden dividir el alma en paneles más pequeños, mientras que los rigidizadores de apoyo pueden ayudar a transferir cargas concentradas a través del elemento. Los rigidizadores longitudinales también pueden ser útiles en vigas muy profundas y esbeltas.

La eficacia de estos componentes depende no solo de su presencia, sino también de su rigidez, posición, conexión, ajuste y relación con la carga aplicada.

Condiciones de Borde y Restricción de los Patines

Una placa con bordes bien restringidos se comporta de manera diferente a otra con apoyo limitado. Los patines adyacentes, rigidizadores, placas de conexión, elementos del entramado y arriostramientos influyen en las condiciones de borde y, por lo tanto, en el comportamiento crítico frente a la estabilidad.

Cómo Comprueban los Ingenieros el Pandeo del Alma

Un proceso práctico de diseño comienza con la trayectoria de las cargas y no con un detalle de refuerzo. Los ingenieros primero determinan cómo entra la fuerza en el elemento y qué partes de la sección transversal deben transferirla.

Paso 1 — Definir la Trayectoria de las Cargas

Se debe determinar si la demanda crítica proviene principalmente del cortante, de una reacción en un apoyo, de la presión de apoyo, de una fuerza concentrada en el patín, de la acción de una conexión o de una combinación de estos efectos.

Paso 2 — Identificar el Estado Límite Relevante

El diseñador debe distinguir entre el pandeo por cortante, la inestabilidad del alma relacionada con la compresión, el pandeo lateral, la fluencia local, el aplastamiento y otros estados límite de la conexión o del elemento.

Paso 3 — Evaluar la Esbeltez del Alma

El espesor del alma, la altura libre, las dimensiones del panel, la separación de los rigidizadores y las condiciones de borde se evalúan de acuerdo con la norma de diseño seleccionada.

Paso 4 — Determinar la Resistencia Disponible

Los proyectos diseñados conforme a la práctica estadounidense pueden consultar ANSI/AISC 360, mientras que los proyectos que utilizan métodos europeos de diseño pueden requerir las disposiciones pertinentes de EN 1993, incluidas las reglas de pandeo de placas para almas esbeltas. La comprobación exacta depende del tipo de elemento, la condición de carga, la jurisdicción de diseño y las especificaciones del proyecto.

Paso 5 — Comprobar los Estados Límite que Interactúan

Un alma rara vez trabaja de forma independiente del resto de la sección transversal. El cortante puede interactuar con la flexión, las fuerzas concentradas pueden afectar tanto al alma como al patín, y los rigidizadores introducen sus propios requisitos de resistencia y conexión.

Paso 6 — Modificar el Detalle Cuando Sea Necesario

Si la resistencia disponible es insuficiente, los ingenieros pueden modificar las dimensiones del alma, reducir el tamaño del panel sin apoyo, mejorar la distribución de las cargas, añadir refuerzos o cambiar la disposición estructural.

Soluciones de Diseño para el Pandeo del Alma

No existe un único detalle de refuerzo que sea automáticamente óptimo para todos los problemas de pandeo del alma. La mejor solución depende de si la inestabilidad está provocada por cortante, compresión concentrada, esbeltez del panel, falta de restricción o una combinación de estos efectos.

Aumentar el Espesor del Alma

Un alma más gruesa reduce la esbeltez y puede aumentar tanto la resistencia como la estabilidad. También proporciona un detalle estructural relativamente sencillo, ya que puede evitarse la necesidad de placas o rigidizadores adicionales.

La desventaja es el aumento del peso del material a lo largo de todo el elemento, incluso cuando la demanda crítica existe únicamente en una zona limitada.

Añadir Rigidizadores Transversales al Alma

Los rigidizadores transversales dividen un alma larga en paneles más cortos y se utilizan ampliamente en vigas armadas con almas esbeltas. Pueden mejorar el comportamiento frente al pandeo por cortante y ayudar a estabilizar el alma donde actúan fuerzas concentradas.

Su tamaño, separación, soldaduras y detalles de terminación deben diseñarse específicamente, en lugar de tratarse como adiciones arbitrarias durante la fabricación.

Utilizar Rigidizadores de Apoyo en Cargas Concentradas

Cuando reacciones importantes o cargas concentradas entran en el elemento, los rigidizadores de apoyo pueden proporcionar una trayectoria de transferencia de carga más directa entre el patín cargado y el resto de la sección.

Este enfoque es habitual cerca de apoyos fuertemente cargados, puntos de transferencia y otras zonas donde depender de un alma delgada sin rigidización sería poco eficiente.

Añadir Rigidizadores Longitudinales

Los rigidizadores longitudinales pueden ser útiles en paneles de alma muy profundos y esbeltos al modificar la geometría de la placa y aumentar la resistencia frente a determinados modos de pandeo. Su uso es más habitual en grandes vigas armadas fabricadas que en vigas laminadas convencionales.

Instalar Placas de Refuerzo

Una placa de refuerzo aumenta localmente el espesor del alma sin incrementar el peso de todo el elemento. Esto puede resultar atractivo alrededor de conexiones, zonas sometidas a fuerzas concentradas u otras áreas localizadas de alta demanda.

Su eficacia depende de unas dimensiones adecuadas de la placa, del diseño de las soldaduras, de la transferencia de fuerzas y de la secuencia de fabricación.

Aumentar la Longitud de Distribución de la Carga

En lugar de reforzar únicamente el alma, los ingenieros pueden reducir en algunos casos la demanda localizada distribuyendo la fuerza sobre una longitud mayor. Las placas de apoyo, placas de conexión, geometrías modificadas de ménsulas o detalles revisados de apoyo pueden ayudar a distribuir las cargas de forma más eficaz.

Mejorar la Restricción de los Patines

Cuando la inestabilidad gobernante implica una interacción entre el alma y los patines, mejorar la restricción lateral o modificar la disposición de la conexión circundante puede ser más eficaz que simplemente aumentar el espesor del alma.

Rediseñar las Aberturas del Alma

Las aberturas deben coordinarse preferiblemente durante el diseño estructural. Reubicar una abertura lejos de una zona crítica, reducir su tamaño, cambiar sus proporciones o reforzar su perímetro puede mejorar significativamente el comportamiento local.

Rigidizadores vs un Alma Más Gruesa: ¿Qué Solución Es Mejor?

La solución de menor peso no es necesariamente la solución de menor coste. Añadir numerosos rigidizadores puede ahorrar peso de placa, pero al mismo tiempo aumentar el corte, ajuste, soldadura, inspección y manipulación en taller. Por el contrario, un alma ligeramente más gruesa puede simplificar la fabricación lo suficiente como para compensar el coste adicional del material.

Por lo tanto, en estructuras de acero fabricadas, la optimización debe considerar el tonelaje de acero junto con la mano de obra, el volumen de soldadura, el control de calidad, las restricciones de transporte y los requisitos de montaje.

Detalles de Fabricación que Afectan la Estabilidad del Alma

La resistencia calculada supone que el elemento fabricado coincide razonablemente con la geometría de diseño. Por ello, las prácticas de taller pueden influir en el comportamiento de las almas esbeltas.

Planicidad del Alma y Tolerancias de Fabricación

Las placas de alma soldadas de gran tamaño pueden deformarse durante el corte y la soldadura. Los procedimientos adecuados de fabricación, la secuencia de trabajo, la restricción, el control dimensional y la inspección ayudan a mantener las imperfecciones dentro de las tolerancias aplicables.

Ajuste de los Rigidizadores

Un rigidizador destinado a transferir una fuerza concentrada debe colocarse correctamente en relación con dicha fuerza. Una alineación deficiente o un ajuste inadecuado puede impedir que el detalle se comporte según lo previsto.

Secuencia de Soldadura y Distorsión

Un aporte térmico excesivo o una secuencia de soldadura inadecuada pueden provocar deformaciones en placas de alma delgadas. Los procedimientos de soldadura deben equilibrar los requisitos estructurales de la conexión con el control de la distorsión.

Conexiones de Placas de Refuerzo y Rigidizadores

Añadir refuerzo no resuelve automáticamente un problema de estabilidad. La zona reforzada todavía debe transferir las fuerzas al elemento original mediante soldaduras u otras conexiones diseñadas adecuadamente.

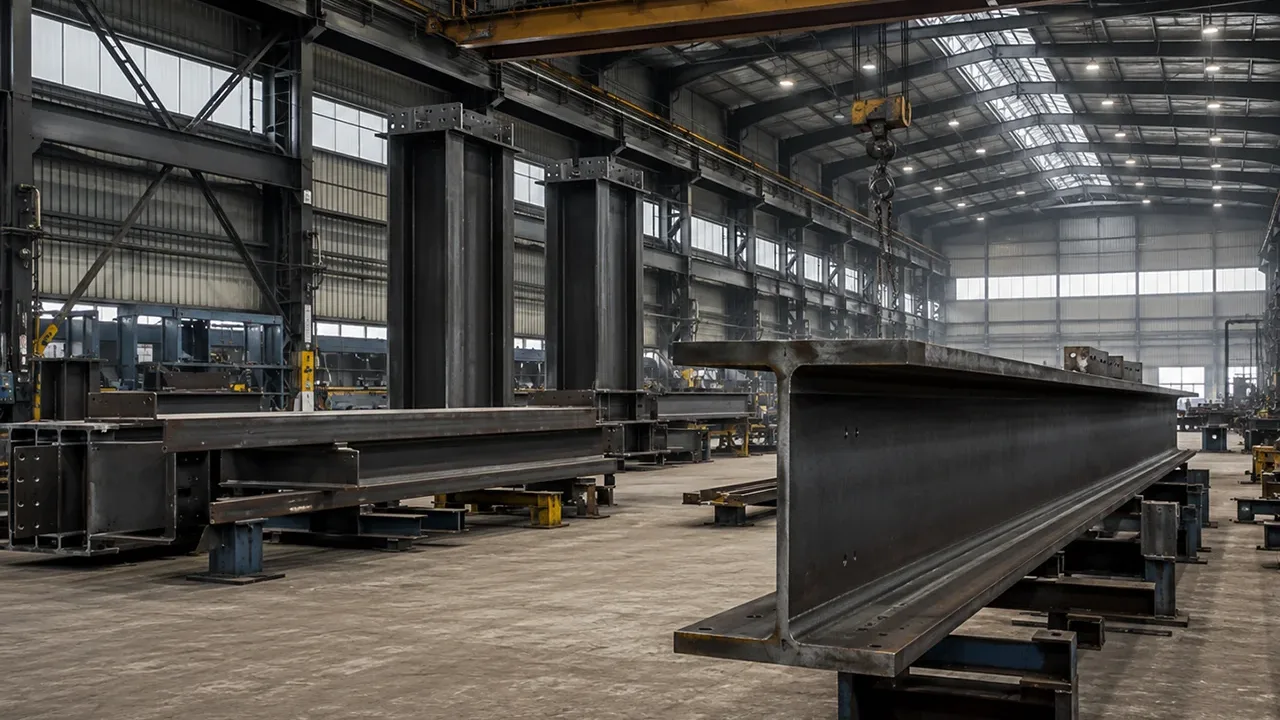

En proyectos que incluyen grandes vigas armadas fabricadas o estructuras industriales de acero sometidas a cargas elevadas, XTD Steel Structure coordina el detallado de los elementos con las consideraciones de fabricación para que la trayectoria de cargas prevista pueda reproducirse eficazmente en el taller.

Pandeo del Alma Durante el Transporte y el Montaje

La estructura terminada no es la única condición que importa. Una viga larga y esbelta puede experimentar condiciones de restricción muy diferentes durante el izado, transporte, almacenamiento temporal y montaje.

El entramado permanente que finalmente estabiliza los patines o el alma puede no estar todavía conectado. Los puntos de izado también pueden introducir distribuciones de fuerzas diferentes de las correspondientes a la condición final de apoyo. Por lo tanto, en elementos muy profundos o esbeltos, la estabilidad temporal debe revisarse como parte de la planificación del montaje.

Requisitos de Arriostramiento Temporal

Pueden ser necesarios arriostramientos temporales, bastidores de izado, vigas separadoras, una secuencia específica de montaje o apoyos intermedios para controlar la deformación antes de que el sistema estructural permanente entre en funcionamiento.

Esto no significa que el elemento final esté diseñado de forma inadecuada. Significa que las condiciones de borde durante la etapa de construcción deben considerarse por separado de las condiciones finales de servicio.

Señales de Advertencia de Inestabilidad del Alma

Entre los posibles indicios de problemas en el alma pueden encontrarse ondulaciones visibles en la placa del alma, deformación diagonal fuera del plano, distorsión local cerca de un apoyo, desplazamiento alrededor de una carga concentrada, deformación de los rigidizadores o una interacción inusual entre el alma y el patín adyacente.

Las fisuras en los recubrimientos o los cambios alrededor de las soldaduras pueden acompañar en ocasiones a una deformación considerable, aunque estas observaciones por sí solas no identifican el mecanismo subyacente.

Una distorsión visible no debe diagnosticarse automáticamente como pandeo del alma. Las tolerancias de fabricación, los daños por impacto, la distorsión durante el montaje, los efectos térmicos, la fluencia, el aplastamiento u otros comportamientos estructurales pueden generar síntomas visuales similares. Un ingeniero cualificado debe evaluar la geometría real, las cargas, el estado del material y la disposición de las conexiones.

Diseño de Estructuras de Acero para Reducir el Riesgo de Pandeo del Alma

Un diseño eficaz frente a la inestabilidad comienza antes de que se emitan los planos de fabricación. El análisis estructural debe identificar reacciones elevadas, zonas de alto cortante, cargas concentradas, fuerzas en las conexiones y elementos con proporciones de alma particularmente esbeltas.

A continuación, el ingeniero puede coordinar las dimensiones de los elementos, las ubicaciones de los rigidizadores, las placas de conexión, las aberturas en el alma, los requisitos de soldadura y las condiciones temporales de montaje, en lugar de abordar cada problema de forma independiente.

Este proceso coordinado resulta especialmente valioso para edificios industriales, almacenes, instalaciones de grandes luces, estructuras que soportan grúas y sistemas de acero fabricados a medida. XTD Steel Structure integra el detallado estructural, la planificación de fabricación y las consideraciones de constructibilidad para que el refuerzo se coloque donde realmente lo requiere la trayectoria de cargas, en lugar de añadir acero innecesario en toda la estructura.

Aspectos Clave del Diseño

El pandeo del alma es principalmente un problema de estabilidad y no debe tratarse simplemente como otro nombre para la fluencia del acero. El riesgo aumenta cuando un alma es esbelta, experimenta un esfuerzo cortante elevado, recibe compresión concentrada, contiene aberturas mal posicionadas o carece de una restricción adecuada.

Los diferentes mecanismos también requieren comprobaciones distintas. El pandeo por cortante, la inestabilidad del alma relacionada con la compresión, el comportamiento de pandeo lateral, la fluencia local y el aplastamiento pueden aparecer en regiones similares, pero no son estados límite intercambiables.

Cuando se requiere resistencia adicional, los ingenieros pueden aumentar el espesor del alma, añadir rigidizadores transversales o longitudinales, proporcionar rigidizadores de apoyo, utilizar placas de refuerzo, mejorar la distribución de las cargas, modificar las aberturas o revisar la conexión circundante. El diseño más eficiente equilibra el comportamiento estructural con la complejidad de fabricación, el peso del acero, la soldadura, el transporte y el montaje.

Preguntas Frecuentes Sobre el Pandeo del Alma

¿Qué es el pandeo del alma en una viga de acero?

Es una pérdida de estabilidad en el alma de la viga causada por tensiones de compresión o cortante. La placa afectada se desplaza fuera de su plano original en lugar de continuar soportando la carga en una configuración plana estable.

¿Qué causa el pandeo del alma?

Entre los factores que contribuyen habitualmente se encuentran una esbeltez excesiva del alma, un cortante elevado, reacciones o cargas concentradas, una rigidización insuficiente, condiciones de borde desfavorables, aberturas en zonas sometidas a tensiones elevadas e imperfecciones geométricas iniciales.

¿El pandeo del alma es lo mismo que el aplastamiento del alma?

No. El pandeo es un fenómeno de estabilidad que implica una deformación fuera del plano de una placa de alma o de una región del alma. El aplastamiento suele ser una falla altamente localizada alrededor de una carga concentrada o una reacción y puede producir una deformación severa cerca del patín cargado.

¿Cómo afecta el espesor del alma a la resistencia al pandeo?

Aumentar el espesor del alma generalmente reduce la esbeltez de la placa y mejora la estabilidad. Sin embargo, la resistencia necesaria también depende de la altura del alma, las dimensiones del panel, el tipo de carga, la disposición de los rigidizadores, las condiciones de borde y la norma de diseño aplicable.

¿Pueden los rigidizadores evitar el pandeo del alma?

Los rigidizadores correctamente diseñados pueden mejorar significativamente la estabilidad del alma al reducir las dimensiones de los paneles sin apoyo, mejorar la restricción o proporcionar una trayectoria directa para las fuerzas concentradas. Su eficacia depende de su tamaño, separación, ubicación y conexiones.

¿Dónde deben instalarse los rigidizadores del alma?

Las ubicaciones típicas incluyen apoyos sometidos a cargas elevadas, puntos de cargas concentradas, zonas de conexión y paneles de alma esbeltos donde las comprobaciones de estabilidad requieren restricción adicional. Su posición exacta debe seguir la trayectoria estructural de las cargas y los cálculos de ingeniería.

¿Pueden las aberturas en el alma aumentar el riesgo de pandeo?

Sí. Una abertura modifica el flujo normal de tensiones, elimina parte del área del alma y puede generar concentraciones localizadas de tensiones. Por lo tanto, las aberturas situadas en zonas de alto cortante o alta compresión pueden requerir reubicación o refuerzo.

¿Puede producirse el pandeo del alma antes de que el acero alcance la fluencia?

Sí. Debido a que el pandeo está gobernado tanto por la estabilidad como por la resistencia del material, un alma suficientemente esbelta puede perder estabilidad antes de que se produzca una fluencia generalizada. Por esta razón, la esbeltez geométrica y la restricción son aspectos fundamentales del diseño de estructuras de acero.
