Las principales ventajas de la cercha Warren provienen de su geometría triangular simple, su distribución eficiente de cargas y su uso práctico en estructuras de cubierta de acero, puentes y edificios industriales. Una cercha Warren es fácil de reconocer por su patrón diagonal repetido, que normalmente forma una serie de triángulos a lo largo del vano. Este diseño permite que la estructura transfiera cargas a través de miembros conectados en lugar de depender de una sola viga maciza pesada.
En proyectos de estructuras de acero, esto importa porque la estructura debe equilibrar resistencia, peso, costo de fabricación, límites de transporte y velocidad de instalación. Un sistema de cercha a menudo puede cubrir un vano más largo con menos material que una viga profunda maciza, especialmente cuando la trayectoria de carga es clara y la disposición de los miembros está bien planificada.
La cercha Warren se usa ampliamente en sistemas de cubierta, puentes peatonales, puentes de acceso industrial, galerías de transportadores, pipe racks y estructuras de edificios de gran luz. Su valor no es solo estructural. También es práctico para la fabricación porque los paneles triangulares repetidos pueden simplificar el corte, la soldadura, la perforación, la inspección y el montaje en campo.
¿Qué Es una Cercha Warren?
Una cercha Warren es un sistema estructural de cercha formado por una serie de miembros diagonales dispuestos en triángulos repetidos. En su forma más simple, puede no incluir miembros verticales. En cambio, los miembros diagonales alternan de dirección de un panel al siguiente, creando un patrón en zigzag entre el cordón superior y el cordón inferior.
Las partes principales de una cercha Warren normalmente incluyen:
- Cordón superior: el miembro horizontal o inclinado superior que ayuda a soportar compresión o fuerzas combinadas.
- Cordón inferior: el miembro inferior que a menudo soporta tracción, dependiendo del caso de carga.
- Miembros diagonales: los miembros repetidos que forman el patrón triangular del alma.
- Puntos de panel: los puntos de conexión donde los miembros se encuentran y las cargas se transfieren.
- Placas gusset: placas de acero usadas para conectar varios miembros en una misma unión.
- Arriostramiento lateral: miembros que ayudan a evitar el movimiento fuera del plano y mejoran la estabilidad.
- Puntos de apoyo: los lugares donde la cercha transfiere la carga a columnas, cimentaciones, apoyos de puente o marcos de soporte.
La resistencia de una cercha Warren proviene de la triangulación. Un triángulo es una forma estable porque resiste la deformación mejor que un rectángulo sin arriostramiento. Cuando se aplican cargas a una cercha Warren correctamente diseñada, las fuerzas se mueven a través de los miembros triangulares del alma y hacia los apoyos.
Ventajas Clave de la Cercha Warren
Comprender las principales ventajas de la cercha Warren ayuda a los equipos de proyecto a decidir si este tipo de cercha es adecuado para cubiertas, puentes o estructuras industriales de acero. El sistema no es la mejor opción para todos los proyectos, pero ofrece varios beneficios importantes cuando el vano, el patrón de carga y el método de fabricación encajan con el diseño.
Distribución Eficiente de Cargas
Uno de los beneficios más fuertes de una cercha Warren es su capacidad para distribuir cargas mediante paneles triangulares repetidos. En lugar de concentrar la fuerza en una sola viga grande, la cercha reparte la fuerza a través del cordón superior, el cordón inferior y los miembros diagonales.
Esto es útil para sistemas de cubierta, puentes, soportes de transportadores, pasarelas y marcos industriales donde las cargas deben recorrer un vano. Cuando la carga está relativamente distribuida, una cercha Warren puede funcionar de manera eficiente porque los miembros diagonales del alma comparten el trabajo a lo largo de varios paneles.
La trayectoria de carga todavía debe ser diseñada cuidadosamente. Si se aplican cargas concentradas pesadas entre puntos de panel, pueden necesitarse miembros verticales adicionales, vigas secundarias o conexiones reforzadas. Pero cuando la estructura se diseña correctamente, la cercha Warren ofrece a los ingenieros un sistema claro y eficiente de transferencia de cargas.
Geometría Simple y Repetitiva
Otra ventaja importante es el patrón simple y repetido. La disposición triangular es fácil de entender, dibujar, fabricar e inspeccionar. Para la fabricación de acero, la repetición es valiosa porque puede reducir variaciones innecesarias entre miembros.
Un diseño repetido de cercha Warren puede apoyar:
- Planos de taller más claros
- Corte de miembros más consistente
- Disposición de agujeros para pernos más predecible
- Secuencias eficientes de soldadura y ensamblaje
- Etiquetado más fácil de miembros para el montaje en sitio
- Inspección de calidad más directa
Esto es especialmente útil en la construcción prefabricada de acero. Cuando la misma geometría de panel aparece muchas veces, el equipo de fabricación puede estandarizar más partes del proceso de producción. Eso no elimina la necesidad de verificaciones de ingeniería, pero puede reducir la confusión y mejorar el control del proyecto.
Buena Eficiencia de Material
Una cercha Warren a menudo puede lograr buena eficiencia de vano con menos acero que una viga maciza con capacidad similar para el mismo vano. La razón es que una cercha usa profundidad y triangulación para resistir la flexión. En lugar de hacer que una sola sección grande y pesada cargue toda la fuerza, la cercha separa el cordón superior y el cordón inferior y los conecta con miembros diagonales.
Esto puede ayudar a reducir el peso propio, mejorar la relación vano-peso y hacer que el izaje o el transporte sean más prácticos. En algunos proyectos, un menor peso propio también puede reducir la demanda sobre columnas, cimentaciones, apoyos o marcos de soporte.
La eficiencia de material depende del diseño real. El tamaño de los miembros, la calidad del acero, el vano, el tipo de carga, el diseño de conexiones y la estrategia de arriostramiento afectan el consumo final de acero. Aun así, cuando se usa en la situación correcta, la economía de material es una de las ventajas más prácticas de la cercha Warren.
Adecuada para Vano Medio a Largo
Las cerchas Warren suelen seleccionarse cuando un proyecto necesita cubrir un vano medio o largo sin un peso excesivo de los miembros. Esto hace que el sistema sea útil para puentes, estructuras de cubierta, edificios industriales, galerías de transportadores, puentes de tuberías y estructuras de acceso.
En proyectos de edificios, una cercha de gran luz puede reducir el número de columnas internas. En proyectos de puentes, una cercha puede soportar el tablero mientras mantiene la estructura principal más ligera que una viga maciza. En proyectos industriales, una cercha puede cruzar carreteras, zonas de equipos, áreas de almacenamiento o espacios de producción mientras mantiene más abierta el área inferior.
Apariencia Visual Limpia
La cercha Warren también tiene un ritmo visual limpio. Su patrón diagonal repetido se ve simple, fuerte y organizado. Esto es útil cuando la estructura permanecerá expuesta, como en puentes peatonales, vestíbulos de estadios, edificios públicos, arquitectura industrial y estructuras de cubierta abiertas.
Un patrón triangular claro puede hacer que la estructura sea más fácil de leer visualmente. Para proyectos arquitectónicos, esto puede ser una ventaja porque el sistema estructural se convierte en parte del lenguaje de diseño en lugar de quedar oculto detrás de los acabados.
Variaciones de Diseño Flexibles
Una cercha Warren no siempre aparece en una sola forma fija. Los diseñadores pueden ajustar el sistema según los requisitos del proyecto. Las variaciones comunes incluyen:
- Cercha Warren con miembros verticales
- Paneles subdivididos de cercha Warren
- Cercha Warren con cordón superior inclinado o curvo
- Sistemas de cubierta con cercha Warren
- Sistemas de puente con cercha Warren
- Cerchas estilo Warren para galerías industriales y pipe racks
Se pueden añadir miembros verticales cuando la estructura necesita mejor soporte para cargas concentradas o cuando vigas de tablero, correas de cubierta o estructuras secundarias necesitan más puntos de conexión. Esta flexibilidad permite adaptar el patrón básico Warren sin perder su lógica estructural principal.
Ventajas de la Cercha Warren para Estructuras de Cubierta
En la construcción de cubiertas, una cercha Warren puede ayudar a crear espacios amplios y abiertos con menos apoyos internos. Esto es importante para almacenes, fábricas, talleres, centros logísticos, edificios agrícolas, instalaciones deportivas y grandes estructuras públicas.
Una cercha de cubierta debe soportar más que su propio peso. También puede cargar paneles de cubierta, correas, aislamiento, carga de viento, carga de lluvia, carga de nieve en algunas regiones, cargas de mantenimiento, sistemas de iluminación, ductos, bandejas de cables y otros servicios suspendidos. La cercha debe transferir estas cargas de forma segura hacia columnas o marcos de soporte.
Un sistema de cubierta con cercha Warren puede ser práctico porque el patrón triangular repetido proporciona una trayectoria clara para la transferencia de cargas. Las cargas de cubierta normalmente pasan de los paneles de cubierta a las correas, luego a la cercha y finalmente hacia los apoyos. Cuando las correas y los puntos de panel se coordinan correctamente, el sistema puede funcionar de manera eficiente.
Para edificios industriales, el espacio libre interior suele ser un requisito principal de diseño. Líneas de producción, racks de almacenamiento, vehículos, grúas y maquinaria necesitan espacio para moverse. Una cubierta de gran luz con cercha Warren puede ayudar a reducir columnas interiores, lo que le da al propietario más flexibilidad en el uso del edificio.
La fabricación y la instalación también son importantes. Una cercha de cubierta con paneles repetidos puede fabricarse por secciones, transportarse al sitio, izarse en posición y conectarse con una secuencia de montaje planificada. Para empresas como XTD Steel Structure, este tipo de geometría repetible de acero puede encajar bien con la fabricación controlada en fábrica y la instalación atornillada en sitio.
Ventajas de la Cercha Warren para Puentes
Las cerchas Warren también son comunes en el diseño de puentes. Un puente de cercha Warren usa el patrón triangular del alma para transferir las cargas del tablero hacia los apoyos. El sistema puede usarse en puentes peatonales, puentes de acceso industrial, puentes de tuberías, puentes de transportadores y algunas estructuras de transporte.
Las cargas de puente pueden ser más complejas que las cargas de cubierta porque pueden incluir cargas móviles, impacto, vibración, fatiga, viento y posiciones de carga cambiantes. En un puente de cercha Warren, los miembros diagonales pueden experimentar tracción o compresión dependiendo de dónde se coloque la carga. Por eso el análisis estructural es necesario antes de seleccionar los tamaños finales de los miembros.
Una ventaja de un puente de cercha Warren es que puede reducir la carga muerta en comparación con una viga maciza pesada. Una estructura de puente más ligera puede ser más fácil de transportar y montar. También puede reducir las demandas sobre cimentaciones y apoyos, dependiendo de las condiciones del sitio.
Para puentes de acceso industrial, la cercha Warren puede ser especialmente útil. Estos puentes pueden necesitar cruzar carreteras, canales de drenaje, áreas de planta, zonas de equipos o rutas de acceso minero. La estructura debe ser fuerte, práctica y fácil de inspeccionar. Un alma triangular visible puede ayudar a los inspectores a identificar miembros, conexiones y posibles problemas de mantenimiento con mayor facilidad.

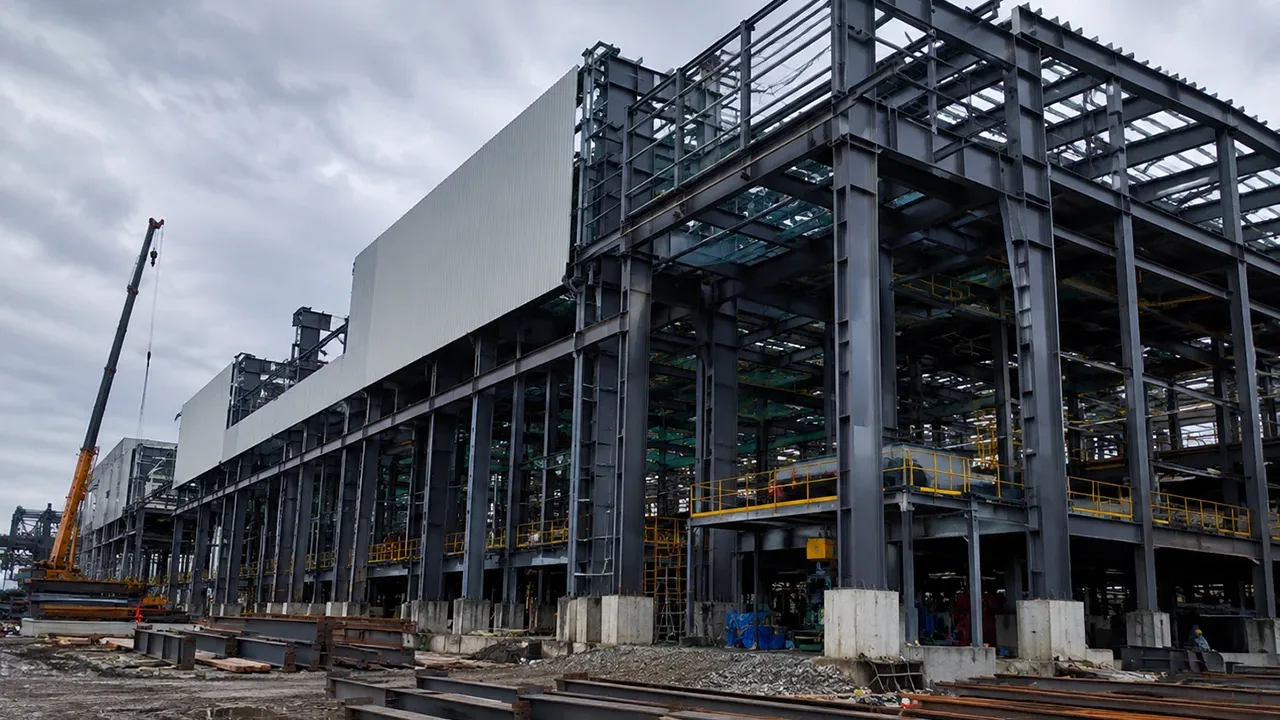

Ventajas de la Cercha Warren para Edificios Industriales
Los edificios industriales suelen necesitar una estructura que sea fuerte, repetible y práctica de construir. Pueden incluir amplias áreas de producción, zonas de equipos pesados, áreas de almacenamiento, líneas de transportadores, soportes de tuberías, plataformas de mantenimiento y puentes de acceso. Las cerchas Warren pueden apoyar muchas de estas funciones cuando el diseño está correctamente coordinado.
En fábricas y talleres, una cercha Warren puede soportar cubiertas de gran luz sobre líneas de producción o áreas de ensamblaje. En edificios logísticos, puede ayudar a crear distribuciones interiores abiertas para el movimiento de vehículos y sistemas de almacenamiento. En instalaciones mineras, energéticas y de procesamiento, las cerchas estilo Warren pueden usarse para galerías de transportadores, puentes de tuberías, soportes de equipos y pasarelas de servicio.
El sistema también encaja con la construcción prefabricada de acero. Los segmentos de la cercha pueden detallarse, fabricarse, pintarse o galvanizarse, marcarse, embalarse, transportarse y ensamblarse en sitio. Este flujo de trabajo puede mejorar el control de calidad porque gran parte del trabajo se realiza en un entorno de fábrica antes de que comience la instalación en obra.
Sin embargo, los entornos industriales pueden ser exigentes. El polvo, la vibración, la humedad, los productos químicos y las cargas pesadas de mantenimiento pueden afectar la estructura. Por esta razón, el diseño de la cercha debe incluir protección adecuada contra la corrosión, detalles de drenaje, acceso para inspección y un plan de mantenimiento realista.
Cercha Warren vs Cercha Pratt
La cercha Warren y la cercha Pratt se usan ampliamente, pero tienen diferentes disposiciones de miembros y comportamientos de carga. Una cercha Warren usa diagonales repetidas en direcciones alternadas. Una cercha Pratt normalmente tiene miembros verticales y diagonales que se inclinan hacia el centro del vano, con las diagonales trabajando a menudo principalmente en tracción bajo cargas gravitacionales típicas.
Una cercha Warren puede ser preferida cuando:
- El proyecto tiene cargas relativamente distribuidas.
- Se desea un patrón triangular simple y repetido.
- La repetición en la fabricación es importante.
- Una estructura expuesta y limpia forma parte del diseño.
- El vano y el patrón de carga se ajustan al diseño de la cercha Warren.
Una cercha Pratt puede ser preferida cuando:
- El diseñador quiere una trayectoria de carga más direccional.
- Se prefiere el comportamiento de diagonales en tracción bajo carga gravitacional.
- Los puntos de carga vertical se alinean bien con los puntos de panel.
- El proyecto se beneficia de un diseño de cercha de puente más tradicional.
Ningún sistema es automáticamente mejor. La elección correcta depende del vano, el tipo de carga, los límites de servicio, el método de fabricación, el transporte, el plan de montaje y el diseño de conexiones.
Cercha Warren vs Cercha Howe
Una cercha Howe tiene un patrón de fuerzas diferente al de una cercha Warren. En muchas disposiciones tradicionales de cercha Howe, los miembros diagonales trabajan principalmente en compresión bajo cargas gravitacionales típicas, mientras que los miembros verticales pueden llevar tracción. Esto fue históricamente útil en construcciones de madera y hierro, pero los proyectos modernos de acero suelen evaluar el sistema de manera diferente.
Una cercha Warren puede ser más limpia y ligera en algunas aplicaciones de acero debido a su geometría diagonal alternada. Sin embargo, la decisión final no debe basarse solo en el nombre de la cercha. Los ingenieros deben revisar el vano, la posición de la carga, el material, la longitud de los miembros, los detalles de conexión, los requisitos de arriostramiento y el entorno del proyecto.
Consideraciones de Diseño Antes de Elegir una Cercha Warren
Las ventajas de la cercha Warren son claras, pero solo se aplican cuando el sistema está correctamente diseñado. Una cercha que parece simple aún puede fallar o funcionar mal si se ignoran detalles importantes de ingeniería.
Tipo de Carga y Posición de la Carga
Las cerchas Warren suelen funcionar bien con cargas distribuidas, pero las cargas concentradas requieren atención cuidadosa. Si se aplica una carga pesada entre puntos de panel, la cercha puede necesitar estructura secundaria adicional o miembros reforzados. Los diseñadores deben evitar obligar a la cercha a soportar cargas de maneras que no coincidan con su geometría.
Pandeo de Miembros en Compresión
Debido a que los miembros diagonales pueden experimentar compresión dependiendo de la posición de la carga, el pandeo debe verificarse con cuidado. Un miembro esbelto en compresión puede fallar antes de que el acero alcance su resistencia total de material. La longitud del miembro, la forma de la sección, el arriostramiento, las condiciones de extremo y la rigidez de la conexión afectan el desempeño frente al pandeo.
Control de Deflexión
Las cerchas de gran luz también deben cumplir requisitos de servicio. Una deflexión excesiva puede afectar paneles de cubierta, revestimientos, tableros de puente, drenaje, sistemas de cielo raso, alineación de equipos y comodidad del usuario. Los límites de deflexión deben revisarse desde la etapa temprana de diseño en lugar de tratarse como una verificación final.
Diseño de Conexiones
Las conexiones son críticas en cualquier sistema de cercha. Las placas gusset, pernos, soldaduras, placas de empalme y patrones de agujeros deben transferir fuerzas de forma segura entre los miembros. Un mal diseño de conexiones puede debilitar toda la cercha incluso si los miembros principales son fuertes.
La tolerancia de fabricación también importa. Si los agujeros de los pernos no se alinean, los equipos de campo pueden verse obligados a agrandar agujeros o hacer correcciones no planificadas. El detallado preciso, la perforación CNC, el marcado claro de miembros y la inspección de calidad ayudan a prevenir estos problemas.
Arriostramiento Lateral
Una cercha necesita estabilidad fuera de su plano principal. El arriostramiento lateral ayuda a evitar torsión, movimiento lateral y pandeo fuera del plano. Esto es especialmente importante durante el montaje, cuando la cercha puede no estar todavía conectada al sistema completo de cubierta, tablero o arriostramiento permanente.
Puede ser necesario arriostramiento temporal durante el izaje y la instalación. El arriostramiento permanente debe coordinarse con correas, estructura de tablero, marcos transversales, diafragmas y condiciones de apoyo.
Protección Contra la Corrosión
Los puentes exteriores, plantas industriales, instalaciones costeras y ambientes químicos pueden exponer las cerchas de acero al riesgo de corrosión. El tratamiento superficial debe planificarse de acuerdo con el entorno del proyecto. Las opciones pueden incluir pintura protectora, galvanizado en caliente, mejores detalles de drenaje y puntos accesibles de inspección.
Una cercha tiene muchas uniones y superficies superpuestas donde el agua y el polvo pueden acumularse. Un buen detallado ayuda a reducir los problemas de mantenimiento a largo plazo.
Errores Comunes en Proyectos de Cercha Warren
| Error Común | Por Qué Importa | Mejor Enfoque |
|---|---|---|
| Elegir una cercha Warren solo por su apariencia | El patrón triangular puede verse limpio, pero la apariencia por sí sola no confirma la idoneidad estructural. | Revisar vano, tipo de carga, límites de deflexión, método de fabricación y plan de montaje antes de elegir la forma de la cercha. |
| Ignorar cargas concentradas | Las cargas puntuales pesadas entre puntos de panel pueden crear flexión o sobreesfuerzo en miembros no diseñados para esa condición. | Alinear las cargas con los puntos de panel cuando sea posible, o añadir miembros verticales, estructura secundaria o conexiones reforzadas. |
| Subestimar el pandeo de miembros en compresión | Algunas diagonales pueden trabajar en compresión, y los miembros esbeltos pueden pandear antes de alcanzar su resistencia total. | Verificar relación de esbeltez, longitud del miembro, tipo de sección, restricción lateral y combinaciones de carga. |
| Mal detallado de placas gusset | Las conexiones débiles o congestionadas pueden reducir la capacidad y dificultar la fabricación o la inspección. | Diseñar placas gusset, pernos, soldaduras y distribuciones de agujeros con transferencia clara de fuerzas y fabricación práctica en mente. |
| Arriostramiento lateral débil | Una cercha puede ser fuerte en elevación, pero inestable fuera del plano durante el izaje, la instalación o el servicio. | Planificar el arriostramiento temporal y permanente como parte del sistema estructural, no como una idea posterior. |
| No planificar segmentos de transporte e instalación | Las cerchas grandes pueden ser difíciles de enviar o izar en una sola pieza. | Dividir la cercha en segmentos prácticos y coordinar detalles de empalme, puntos de izaje y secuencia de montaje en sitio. |
| Mala protección contra la corrosión | La humedad y el polvo pueden acumularse alrededor de uniones, pernos y superficies superpuestas. | Seleccionar el recubrimiento o galvanizado adecuado, mejorar los detalles de drenaje y permitir acceso futuro para inspección. |
¿Cuándo Deberías Elegir una Cercha Warren?
Una cercha Warren puede ser una buena elección cuando el proyecto necesita un vano medio a largo, una trayectoria de carga triangular clara y un diseño práctico para la fabricación de acero. Es especialmente útil cuando las cargas están mayormente distribuidas y cuando el proyecto se beneficia de una geometría repetida de miembros.
Este tipo de cercha puede ser adecuado para:
- Estructuras de cubierta industriales
- Edificios de almacén y fábrica
- Puentes peatonales
- Puentes de acceso industrial
- Puentes de tuberías
- Galerías de transportadores
- Plataformas de acero de gran luz
- Estructuras arquitectónicas de acero expuesto
El sistema no debe seleccionarse solo porque se ve simple. El diseño final siempre debe considerar combinaciones de carga, fuerzas en los miembros, pandeo, diseño de conexiones, estabilidad lateral, protección contra la corrosión, transporte y método de montaje.
Cuando estos factores se coordinan correctamente, las ventajas de la cercha Warren pueden apoyar una estructura de acero fuerte, eficiente y práctica.
Conclusión
Una cercha Warren es un sistema estructural comprobado para cubiertas, puentes y edificios industriales. Su geometría triangular repetida ayuda a distribuir cargas eficientemente, reducir peso de material innecesario y simplificar la fabricación cuando el proyecto está bien diseñado. El sistema también puede proporcionar una apariencia visual limpia para estructuras de acero expuestas.
Para estructuras de cubierta, las cerchas Warren pueden ayudar a crear grandes espacios abiertos con menos columnas internas. Para puentes, pueden ofrecer un desempeño eficiente de vano y una inspección más sencilla. Para edificios industriales, pueden apoyar flujos de trabajo prácticos de acero prefabricado, sistemas de transportadores, puentes de tuberías y estructuras de acceso.
El valor real de una cercha Warren depende de una ingeniería adecuada. La posición de la carga, el pandeo de miembros en compresión, el control de deflexión, el diseño de conexiones, el arriostramiento lateral, la protección contra la corrosión y la planificación de instalación deben manejarse con cuidado. Con el enfoque correcto de diseño y fabricación, una cercha Warren puede ser una solución duradera y eficiente para muchos proyectos modernos de estructuras de acero.
FAQ Sobre las Ventajas de la Cercha Warren
¿Cuáles son las principales ventajas de la cercha Warren?
Las principales ventajas de la cercha Warren incluyen distribución eficiente de cargas, geometría triangular simple, buena eficiencia de material, adecuación para vanos medios a largos, apariencia visual limpia y repetibilidad práctica en fabricación.
¿Dónde se usa comúnmente una cercha Warren?
Una cercha Warren se usa comúnmente en estructuras de cubierta, puentes peatonales, puentes de acceso industrial, galerías de transportadores, pipe racks, almacenes, fábricas, talleres y sistemas de acero de gran luz.
¿Una cercha Warren es buena para la construcción de cubiertas?
Sí. Una cercha Warren puede ser buena para la construcción de cubiertas cuando el edificio necesita espacio interior abierto, grandes luces y un diseño repetible de cercha de acero. Suele ser útil para almacenes, fábricas, talleres, instalaciones deportivas y edificios industriales.
¿Una cercha Warren es mejor que una cercha Pratt?
No siempre. Una cercha Warren suele ser adecuada para cargas distribuidas y geometría simple repetida, mientras que una cercha Pratt puede ser mejor cuando los diseñadores prefieren diagonales principalmente en tracción bajo cargas gravitacionales predecibles. La mejor elección depende del vano del proyecto, la carga, el método de fabricación y el diseño de conexiones.
¿Cuál es el mayor problema de diseño en una cercha Warren?
Los mayores problemas de diseño normalmente incluyen pandeo de miembros en compresión, cargas concentradas, diseño de conexiones, control de deflexión y arriostramiento lateral. Estos factores deben verificarse cuidadosamente durante el diseño estructural.
¿Se pueden usar cerchas Warren en edificios industriales?
Sí. Las cerchas Warren pueden usarse en edificios industriales para sistemas de cubierta, galerías de transportadores, puentes de tuberías, pasarelas de servicio, estructuras de soporte de equipos y pórticos de acero de gran luz.
