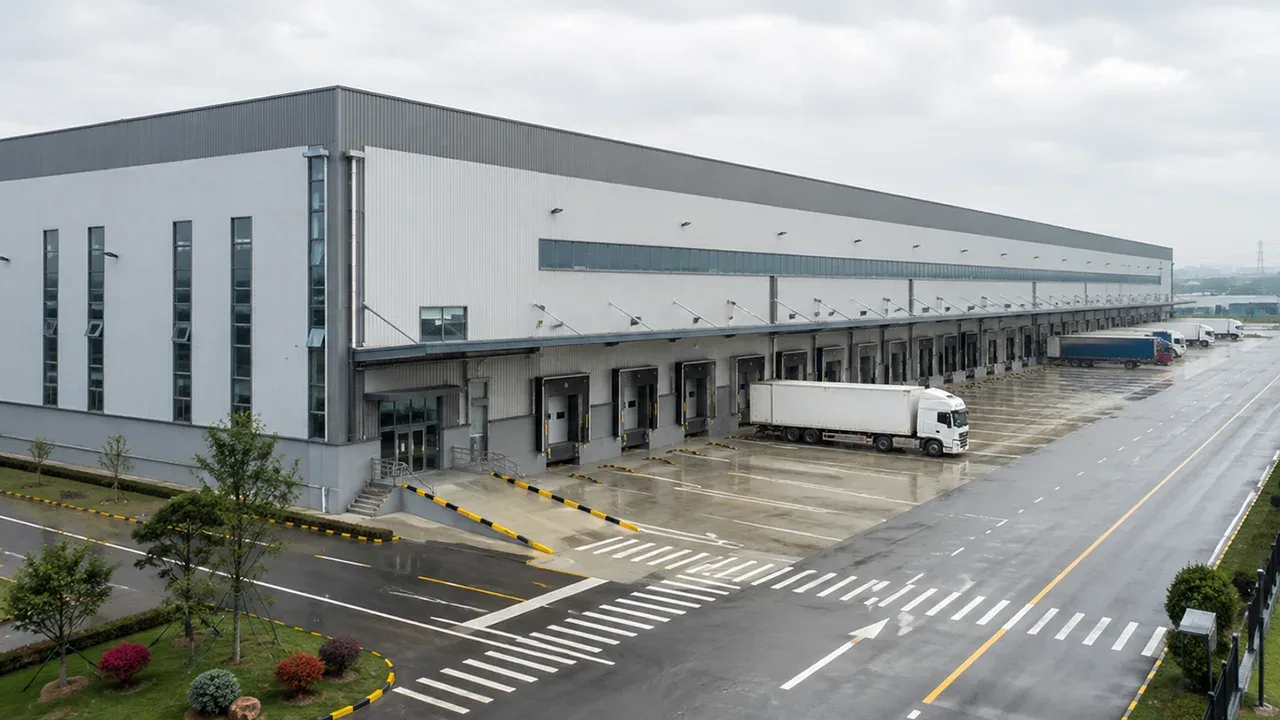

Dans les projets industriels et commerciaux modernes, la précision dimensionnelle n’est pas un luxe — c’est une nécessité structurelle. Des entrepôts multi-travées aux toitures de grande portée complexes, chaque millimètre compte. Le contrôle des tolérances dans la construction en acier joue un rôle décisif pour garantir que les éléments fabriqués s’assemblent avec précision sur site, fonctionnent conformément à la conception et maintiennent leur intégrité structurelle à long terme.
Contrairement aux structures en béton qui permettent un certain degré d’ajustement sur site, les structures en acier sont fabriquées hors site avec une grande précision et montées selon des délais stricts. Si la tolérance n’est pas correctement maîtrisée du design à l’installation, de petites déviations peuvent s’accumuler et entraîner de graves problèmes d’alignement, des travaux coûteux d’ajustement sur site et même des risques pour la sécurité structurelle. À mesure que les projets deviennent plus complexes — notamment ceux impliquant des charpentes de grande hauteur et des systèmes de treillis spatial — le défi du maintien de la précision dimensionnelle augmente de façon exponentielle.
Cet article examine l’origine des erreurs de tolérance, leur propagation tout au long d’un projet et les stratégies d’ingénierie permettant de gérer efficacement ces risques.
Comprendre le Contrôle des Tolérances dans la Construction en Acier
Le contrôle des tolérances dans la construction en acier désigne la gestion systématique des variations dimensionnelles admissibles pendant les phases de conception, de fabrication, de transport et de montage. En ingénierie structurelle, la « tolérance » définit l’écart acceptable par rapport aux dimensions spécifiées sans compromettre la performance, la sécurité ou la constructibilité.
On distingue généralement deux grandes catégories de tolérances :
- Tolérance de conception – variation admissible prise en compte lors de l’analyse structurelle et du détaillage.
- Tolérance de fabrication et de montage – variation dimensionnelle introduite lors de la production et de l’installation.
Ces tolérances ne sont pas indépendantes. Lorsque la déviation de fabrication se combine avec un mauvais positionnement des boulons d’ancrage et une variation d’alignement lors du montage, le résultat peut dépasser les limites admissibles. Ce phénomène, connu sous le nom de tolérance cumulative ou « accumulation des tolérances », constitue l’un des risques les plus sous-estimés dans les projets en acier.
La précision de l’alignement est particulièrement sensible à l’accumulation des tolérances. Une légère déviation de la platine de base d’une colonne peut se traduire par un désalignement mesurable au niveau de la toiture, en particulier dans les bâtiments de grande hauteur ou de grande portée. Sans planification proactive des tolérances, les corrections sur site deviennent inévitables.
Où Commencent les Erreurs de Tolérance — Étape de Fabrication
La première opportunité de déviation apparaît bien avant que les matériaux n’arrivent sur le chantier. Les ateliers de fabrication utilisent des machines CNC avancées, mais même les équipements de haute précision possèdent des limites admissibles.
Variations de Coupe et de Perçage
La fabrication moderne de l’acier repose sur des systèmes de découpe CNC plasma, laser ou oxycoupage. Bien que très précis, ces procédés restent soumis à :
- L’expansion thermique pendant la découpe
- Les variations d’épaisseur des plaques
- Les écarts de calibration des machines
- La tolérance de positionnement des trous
Un trou de boulon décalé de seulement 1 à 2 mm peut sembler insignifiant au niveau d’un composant. Cependant, lorsque plusieurs éléments se connectent à un même nœud, ces petites déviations peuvent entraîner des difficultés d’assemblage lors du montage, affectant l’alignement structurel.
Déformation et Retrait dus au Soudage
Le soudage introduit de la chaleur dans les éléments en acier, provoquant une expansion localisée suivie d’une contraction lors du refroidissement. Ce processus génère des contraintes résiduelles et une déformation géométrique. Dans les poutres et colonnes, le retrait de soudage peut entraîner :
- Une variation de flèche
- Une torsion
- Un désalignement des semelles
- Une déviation hors plan
Si les mesures de contrôle de la déformation, telles que des séquences de soudage équilibrées ou un pré-cintrage, ne sont pas correctement appliquées, la précision dimensionnelle peut être compromise avant même que la structure ne quitte l’usine.
Limites du Contrôle Qualité
Même avec des procédures d’inspection rigoureuses, les instruments de mesure ont leurs propres limites de précision. Les mesures manuelles peuvent introduire des erreurs humaines, et les vérifications dimensionnelles cumulatives sur plusieurs assemblages peuvent amplifier de petites divergences.
Sans un processus standardisé de contrôle dimensionnel, les erreurs de fabrication peuvent rester dans la tolérance individuelle d’un composant tout en dépassant les limites admissibles lors de l’assemblage.
Déformations lors du Transport et de la Manutention
Après fabrication, les éléments structurels doivent être transportés — parfois sur de longues distances ou par voie internationale. Pendant le chargement, le transport et le déchargement, les composants subissent des efforts qui n’étaient pas prévus dans les charges de conception initiales.
Les poutres de grande portée peuvent subir une flexion temporaire si les points de levage sont mal positionnés. Les colonnes élancées peuvent présenter une légère torsion lors du chargement en conteneur. Bien qu’une partie de la déformation soit élastique et récupérable, des cycles répétés de contraintes peuvent provoquer une déformation permanente.
Dans les projets d’exportation, la configuration de l’emballage dans des conteneurs open-top ou standards peut également influencer la rectitude des éléments. Si le contreventement temporaire est insuffisant, un désalignement induit par le transport peut créer des défis imprévus d’ajustement sur site lors du montage.
Défis d’Alignement sur Site lors du Montage
La phase de montage est celle où toutes les décisions antérieures relatives aux tolérances convergent. Même si chaque composant respecte les limites de fabrication admissibles, les conditions du chantier introduisent une variabilité supplémentaire.
Problèmes de Verticalité des Colonnes
L’installation des colonnes commence par les boulons d’ancrage et les platines de base. Si les boulons sont légèrement mal positionnés ou si le niveau des fondations varie au-delà des tolérances admises, maintenir la verticalité devient difficile. Les cales peuvent compenser dans certaines limites, mais des écarts excessifs peuvent nécessiter des reprises.
Dans les structures à plusieurs niveaux ou à grande hauteur libre, une petite déviation à la base peut s’amplifier significativement au niveau de la toiture, affectant l’alignement global.
Problèmes d’Ajustement Poutre-Colonne
L’ajustement des assemblages constitue l’un des défis les plus fréquents liés aux tolérances. Les trous de boulons peuvent ne pas s’aligner parfaitement en raison de la déviation cumulée provenant de :
- Le positionnement des trous en fabrication
- La variation de l’aplomb des colonnes
- L’expansion thermique sur site
- Les déformations liées au transport
L’alésage sur site ou l’élargissement des lumières est parfois utilisé comme mesure corrective. Toutefois, des modifications excessives peuvent compromettre la performance des assemblages et le comportement structurel à long terme.
Complexité du Treillis Spatial
Les structures intégrant des systèmes de treillis spatial présentent une sensibilité accrue aux tolérances. Contrairement aux portiques simples, les treillis spatiaux reposent sur des chemins de charge multidirectionnels et une géométrie précise des nœuds. Une déviation mineure à un nœud peut perturber l’alignement de plusieurs éléments connectés.
Comme ces structures fonctionnent en trois dimensions, l’accumulation des tolérances peut rapidement s’intensifier. La précision du relevé topographique et la séquence de montage par étapes deviennent essentielles pour maintenir la géométrie structurelle.
Sans coordination rigoureuse entre la conception, la fabrication et les équipes de montage, un désalignement dimensionnel peut entraîner des travaux importants d’ajustement sur site, des retards de planning et une augmentation des risques de sécurité.
Le Coût Caché d’un Mauvais Ajustement sur Site
Lorsque les écarts dimensionnels dépassent les limites acceptables, la correction passe de la prévention à la réaction. L’ajustement sur site devient nécessaire et, bien qu’il puisse sembler être une opération mineure, son impact sur le coût et le calendrier du projet peut être considérable. Les structures en acier sont conçues pour un assemblage efficace par boulonnage. Lorsque les éléments ne s’alignent pas correctement, cette efficacité disparaît.
Les mesures courantes d’ajustement sur site comprennent :
- L’alésage ou l’élargissement des trous de boulons sur chantier
- Le meulage ou la découpe de plaques de connexion
- L’ajout de cales au-delà de l’épaisseur prévue
- L’alignement forcé temporaire à l’aide de palans ou de vérins
- Des modifications locales par soudage
Chacune de ces actions correctives consomme du temps de main-d’œuvre, mobilise les grues et nécessite une supervision technique supplémentaire. Plus important encore, un alignement forcé excessif peut introduire des contraintes non prévues dans la structure. Ce qui commence comme un léger écart dimensionnel peut évoluer en problème de performance à long terme.
D’un point de vue commercial, une mauvaise gestion des tolérances entraîne souvent :
- Un allongement du délai de montage
- Une augmentation des coûts de main-d’œuvre
- Des frais d’immobilisation d’équipements
- Une exposition accrue aux risques de sécurité
- Des litiges entre les équipes de fabrication et de montage
Dans les grandes installations industrielles, où les grues fonctionnent selon un planning strict et où plusieurs corps de métier dépendent de l’achèvement de la structure, même de petits retards peuvent provoquer un effet domino sur l’ensemble du projet.
Tolérance Cumulative — L’Effet Domino dans les Grandes Structures en Acier
L’un des risques les plus sous-estimés dans les projets de construction métallique est la tolérance cumulative. Même si chaque écart individuel reste dans les limites admissibles, leur effet combiné peut dépasser la tolérance globale du système.
Prenons l’exemple d’un bâtiment industriel multi-travées. Si chaque base de colonne présente une légère déviation de position et que chaque poutre comporte une variation minime de longueur, ces différences s’accumulent le long des axes successifs. À mesure que la structure progresse, les problèmes d’alignement deviennent de plus en plus visibles.
Cet effet domino est encore plus marqué dans les entrepôts de grande portée et les structures en acier de grande hauteur. L’accumulation des tolérances ne se répartit pas uniformément ; elle tend à se concentrer aux points de connexion et aux joints de dilatation. Si les écarts initiaux ne sont pas corrigés progressivement, les ajustements ultérieurs deviennent de plus en plus complexes.
Un contrôle des tolérances dans la construction en acier efficace exige donc une surveillance proactive à chaque étape, plutôt qu’une simple vérification finale.
Contrôle des Tolérances dans les Systèmes Complexes comme les Toitures en Treillis Spatial
Parmi tous les systèmes structurels, les toitures en treillis spatial présentent certains des défis les plus importants en matière de contrôle dimensionnel. Leur géométrie tridimensionnelle dépend d’un positionnement précis des nœuds et d’une exactitude rigoureuse des longueurs d’éléments. Contrairement aux systèmes linéaires de poutres, les treillis spatiaux répartissent les charges à travers des configurations triangulaires interconnectées.
En raison de cette sensibilité géométrique :
- La précision de fabrication des nœuds doit être extrêmement élevée
- Les variations de longueur des éléments doivent être strictement maîtrisées
- La séquence de montage doit suivre des procédures d’alignement définies
- Les points de contrôle topographique doivent être établis dès le début
Une déviation sur un seul nœud peut modifier les chemins de charge et compliquer la connexion des éléments adjacents. Dans des cas extrêmes, un alignement forcé lors du montage peut introduire des contraintes bloquées affectant la performance structurelle à long terme.
Les projets avancés utilisent de plus en plus des stations totales, le balayage laser et la vérification numérique 3D pour maintenir la précision géométrique. Des préassemblages en atelier sont également réalisés afin de valider la cohérence dimensionnelle avant l’expédition.
Pour les systèmes en treillis spatial, le contrôle des tolérances dans la construction en acier n’est pas simplement une exigence de qualité — il est fondamental pour l’intégrité structurelle.
Stratégies d’Ingénierie pour un Contrôle Efficace des Tolérances
Une gestion réussie des tolérances commence dès la phase de conception et se poursuit tout au long de la fabrication et du montage. Elle nécessite une coordination étroite entre les équipes d’ingénierie, de production, de logistique et de chantier.
Modélisation Numérique et Coordination BIM
Le Building Information Modeling (BIM) permet aux ingénieurs de détecter les conflits dimensionnels avant le lancement de la fabrication. La détection des collisions réduit les risques d’incompatibilité des connexions, tandis que la modélisation 3D améliore la compréhension des contraintes d’alignement.
La simulation préalable au montage aide les équipes à visualiser les séquences d’assemblage et à anticiper les zones sensibles aux tolérances, notamment dans les géométries complexes.
Préassemblage et Montage d’Essai
Le montage d’essai en atelier permet de vérifier que les composants s’assemblent dans les limites admissibles. Cette approche est particulièrement précieuse pour les nœuds de treillis spatial et les connexions lourdes.
En identifiant les désalignements en amont, les corrections peuvent être réalisées dans des conditions contrôlées en usine plutôt que sur chantier.
Outils de Relevé de Haute Précision
Les projets de montage modernes s’appuient de plus en plus sur :
- Des stations totales de topographie
- La vérification par balayage laser
- Des systèmes numériques de nivellement
- Un suivi en temps réel de l’alignement
Ces outils permettent un contrôle dimensionnel continu, réduisant la nécessité d’interventions correctives après installation.
Processus QA/QC Standardisé
Un processus structuré d’assurance et de contrôle qualité garantit une vérification dimensionnelle cohérente. Cela comprend :
- Des rapports dimensionnels de fabrication
- Des listes de contrôle d’inspection
- Des contrôles progressifs d’alignement pendant le montage
- Une documentation claire des tolérances
Lorsque le contrôle des tolérances est documenté et surveillé tout au long du cycle de vie du projet, les risques d’écart sont considérablement réduits.
Pourquoi Choisir la Bonne Entreprise de Construction de Structures en Acier Est Essentiel
Une gestion efficace des tolérances ne dépend pas uniquement des équipements — elle repose sur l’expérience, l’intégration des processus et la coordination inter-étapes. Travailler avec une entreprise de construction de structures en acier expérimentée garantit que la planification dimensionnelle commence dès la phase d’ingénierie et non après l’apparition de problèmes sur site.
Les entreprises disposant d’une expertise intégrée en fabrication et en montage comprennent l’impact des décisions de conception sur la complexité d’installation. Elles établissent des références réalistes de tolérance, mettent en place des systèmes d’inspection standardisés et coordonnent la logistique afin de minimiser les risques de déformation.
Dans les projets d’exportation et les grandes installations industrielles, cette capacité intégrée détermine souvent si la structure est assemblée sans difficulté ou nécessite des modifications coûteuses sur chantier.
Conclusion — La Précision n’est Pas Optionnelle dans la Construction Métallique Moderne
À mesure que les structures en acier deviennent plus grandes, plus complexes et plus mondiales, la précision dimensionnelle n’a jamais été aussi critique. Du retrait en fabrication aux défis d’alignement sur site, les risques liés aux tolérances existent à chaque étape du cycle de vie du projet.
Le contrôle des tolérances dans la construction en acier n’est pas un simple point de contrôle — c’est une discipline d’ingénierie continue. Lorsqu’il est géré de manière proactive grâce à la coordination numérique, à une fabrication précise, à une logistique maîtrisée et à des procédures de montage structurées, il garantit l’intégrité structurelle, l’efficacité économique et la performance à long terme.
Dans la construction métallique moderne, la précision n’est pas facultative. Elle constitue le fondement de la fiabilité.
