Uma cantoneira de fixação de terça de cobertura é um componente de aço relativamente pequeno, mas sua função em um sistema de estrutura de cobertura é importante. Ela proporciona uma conexão prática entre elementos secundários da cobertura, como terças C ou Z, e a estrutura principal de suporte, incluindo vigas inclinadas, vigas de cobertura e treliças de aço. Quando a conexão é corretamente detalhada, fabricada e instalada, ela ajuda a manter o alinhamento das terças enquanto transfere as forças necessárias para a estrutura principal.
Como as cantoneiras de fixação se repetem em muitos vãos da cobertura, até mesmo um pequeno erro de detalhamento ou fabricação pode se transformar em um problema generalizado de instalação. Elevação incorreta, orientação invertida, furos de parafusos incompatíveis ou coordenação inadequada com o elemento de suporte podem afetar o plano da cobertura, atrasar a montagem e gerar modificações desnecessárias no local.
Por esse motivo, o projeto da cantoneira de fixação deve ser tratado como parte do caminho completo das cargas da cobertura, e não como uma pequena conexão acessória.
O Que É uma Cantoneira de Fixação de Terça de Cobertura?
Uma cantoneira de fixação de terça de cobertura é geralmente uma pequena cantoneira de aço em formato de L utilizada para conectar uma terça ao seu elemento estrutural de suporte. Uma aba da cantoneira é fixada à viga inclinada, à viga ou à treliça, enquanto a outra proporciona a conexão com a terça.
Dependendo da estratégia estrutural e de fabricação, a cantoneira pode:
- ser soldada na fábrica ao elemento principal e parafusada à terça no local,
- ser parafusada em ambos os lados quando a geometria do suporte permitir, ou
- ser incorporada a uma configuração de conexão mais especializada.
O detalhe exato depende da seção da terça, da inclinação da cobertura, das forças da conexão, da disposição dos parafusos, do método de fabricação e da sequência de montagem.
Uma cantoneira de fixação não deve ser automaticamente considerada intercambiável com uma chapa de ligação, uma cantoneira de apoio ou uma chapa de conexão geral. Esses componentes podem desempenhar funções de conexão semelhantes, mas sua geometria e seu comportamento estrutural podem ser diferentes.
Função Principal de uma Cantoneira de Fixação de Terça de Cobertura
O principal objetivo da conexão é proporcionar uma interface segura entre a estrutura secundária da cobertura e a estrutura principal de aço.
Conectando as Terças aos Elementos Principais de Aço
As terças transferem as cargas do sistema de cobertura para a estrutura principal. A cantoneira de fixação fornece um dos caminhos comuns de conexão entre a terça e:
- vigas inclinadas de pórticos,
- vigas de cobertura,
- treliças de cobertura,
- elementos de aço compostos, e
- outros suportes principais projetados estruturalmente.
A conexão deve corresponder às premissas estruturais utilizadas no projeto da cobertura. A capacidade necessária pode variar de uma parte da edificação para outra.
Mantendo a Posição e o Alinhamento das Terças
As cantoneiras de fixação também ajudam a estabelecer o espaçamento e a elevação corretos das terças.
O posicionamento consistente é importante porque os painéis de cobertura, os sistemas de isolamento, as travessas, os contraventamentos, as calhas, as claraboias e outros componentes da cobertura dependem de uma disposição precisa da estrutura secundária.
Se várias cantoneiras forem soldadas em elevações diferentes, as terças resultantes podem não formar um plano de cobertura uniforme. Isso pode dificultar a instalação dos painéis da cobertura e produzir deformações locais indesejadas.
Transferindo Forças Através da Conexão
A conexão pode precisar transferir forças associadas a:
- cargas gravitacionais,
- sucção do vento,
- cisalhamento,
- restrição das terças, e
- outras forças definidas pelo sistema estrutural.
Nem todas as cantoneiras de fixação suportam a mesma combinação ou magnitude de forças. Portanto, o projeto da conexão deve ser baseado nos requisitos estruturais reais, e não em um detalhe genérico de fabricação aplicado em toda a edificação sem verificação.
Onde a Cantoneira de Fixação de Terça de Cobertura É Instalada?
As cantoneiras de fixação normalmente são posicionadas onde cada terça encontra um elemento principal de suporte. Sua orientação e elevação exatas dependem da geometria da cobertura e da disposição das terças.
Conexão às Vigas Inclinadas
Em edificações com pórticos, as cantoneiras geralmente são fixadas ao longo da viga inclinada da cobertura conforme o espaçamento necessário das terças.
A posição da cantoneira deve ser coordenada com:
- a inclinação da cobertura,
- a altura da terça,
- a geometria da viga inclinada,
- o nível das chapas de cobertura, e
- as posições dos contraventamentos.
A precisão repetitiva do posicionamento é especialmente importante porque um erro em uma linha de apoio pode continuar por vários vãos.
Conexão às Treliças de Cobertura
Para coberturas apoiadas em treliças, as conexões das terças devem ser coordenadas com o banzo superior e a configuração estrutural da treliça.
Sempre que possível, a introdução das cargas deve corresponder aos pontos previstos de conexão estrutural, em vez de criar flexão local desnecessária nos componentes da treliça.
O espaçamento das terças deve, portanto, ser coordenado desde as primeiras etapas com a geometria dos painéis da treliça, a disposição da cobertura e os requisitos da estrutura secundária.
Condições na Cumeeira e nos Beirais
As conexões próximas à cumeeira ou aos beirais podem ser diferentes das posições intermediárias típicas da cobertura.
Mudanças na inclinação da cobertura, na geometria dos beirais, nas terças de borda, nas calhas, na estrutura de fechamento ou em outros componentes da cobertura podem exigir uma orientação modificada da cantoneira ou uma configuração de conexão diferente.
Utilizar um único detalhe em todos os locais sem considerar essas transições pode criar interferências durante a fabricação ou a montagem.
Detalhes da Conexão da Cantoneira de Fixação de Terça de Cobertura
O desempenho de uma cantoneira de fixação de terça de cobertura depende de mais do que apenas da própria cantoneira. A espessura da cantoneira, a disposição dos parafusos, as soldas, o posicionamento dos furos, a geometria do elemento de suporte e o acesso para instalação influenciam a conexão final.
Tamanho e Espessura da Cantoneira
As dimensões da cantoneira devem ser adequadas às forças da conexão e à disposição selecionada de parafusos ou soldas.
As considerações relevantes incluem:
- reação da terça,
- excentricidade da conexão,
- diâmetro dos parafusos,
- distância da borda,
- comprimento da solda,
- classe do aço, e
- espaço disponível para a conexão.
Um tamanho padrão de cantoneira não deve ser selecionado apenas porque está normalmente disponível na fábrica. O detalhe ainda deve atender aos requisitos da conexão específica.
Furos e Disposição dos Parafusos
O posicionamento dos furos tem efeito direto sobre a eficiência da montagem.
O detalhe deve proporcionar espaçamento e distâncias de borda adequados, permitindo ao mesmo tempo que os parafusos sejam inseridos, apertados e inspecionados. As posições dos furos na cantoneira e na terça também devem coincidir com precisão suficiente para permitir uma montagem prática no local.
A coordenação inadequada dos furos pode levar as equipes de montagem a forçar os elementos para a posição correta ou tentar realizar modificações não autorizadas no local.
Detalhes de Cantoneiras de Fixação Soldadas
Uma configuração comum é soldar a cantoneira de fixação ao elemento principal de aço na fábrica e parafusar a terça à cantoneira durante a montagem.
A soldagem na fábrica pode proporcionar melhor controle sobre:
- a posição da cantoneira,
- a preparação da solda,
- a qualidade da solda,
- a inspeção dimensional, e
- a preparação da superfície.
No entanto, a soldagem também pode introduzir deformações locais se a sequência e a entrada de calor não forem devidamente controladas.
A cantoneira deve permanecer com a orientação e a elevação corretas após a soldagem.
Detalhes de Cantoneiras de Fixação Parafusadas
As conexões parafusadas podem permitir uma montagem rápida no local e oferecer tolerância útil de montagem quando corretamente projetadas.
A configuração ainda deve proporcionar acesso suficiente para as ferramentas de instalação e para o aperto dos parafusos. Flanges, almas, elementos de contraventamento ou outras cantoneiras próximas não devem bloquear a conexão.
Conexões com Terças C e Z
As terças C e Z possuem geometrias diferentes, e sua orientação pode influenciar o detalhe da conexão.
Projetistas e fabricantes devem considerar:
- a posição da alma,
- a direção dos flanges,
- as configurações de sobreposição,
- as posições dos furos dos parafusos,
- a rotação da terça, e
- o acesso para instalação.
Para terças Z sobrepostas, a área da conexão pode ficar mais congestionada porque várias camadas de terças, parafusos e componentes de suporte precisam caber em uma região relativamente pequena.
Como as Cargas Passam Através da Conexão da Cantoneira
Compreender o caminho das cargas ajuda a explicar por que o detalhamento da conexão é importante.
Cargas Gravitacionais
As chapas de cobertura e outros componentes da cobertura transferem as cargas gravitacionais para as terças. As terças então transferem suas reações através da conexão para a viga inclinada, viga ou treliça de suporte.
A partir daí, as forças continuam pela estrutura principal em direção às colunas e fundações.
Uma fraqueza ou um detalhe incorreto na conexão da terça pode interromper esse caminho de carga previsto.
Sucção do Vento
As conexões da cobertura não devem ser consideradas apenas para cargas gravitacionais descendentes.
O vento pode criar forças de sucção que atuam na direção oposta. Essas forças podem influenciar os parafusos, as soldas, o comportamento local da terça e a conexão entre a cantoneira e o elemento principal.
As áreas de borda e de canto da cobertura também podem sofrer efeitos do vento diferentes das zonas internas, o que constitui outra razão para não se presumir automaticamente que os requisitos das conexões sejam idênticos em toda a edificação.
Forças Laterais e de Restrição
Dependendo da configuração estrutural, as terças podem contribuir para a estabilidade da cobertura, para a restrição lateral ou para o comportamento relacionado ao diafragma.
A conexão da cantoneira deve ser compatível com as premissas utilizadas na análise estrutural. Uma conexão destinada apenas a uma reação vertical simples não deve ser automaticamente considerada capaz de fornecer restrição lateral significativa, a menos que tenha sido detalhada para essa finalidade.
Posicionamento em Vigas Inclinadas, Treliças e Reforço Local
O elemento principal de suporte também precisa ser considerado ao detalhar uma conexão de terça.
Posicionamento da Cantoneira nos Elementos de Suporte
As cantoneiras de fixação podem se conectar próximas à região do flange ou da alma de uma viga inclinada, viga ou elemento composto, dependendo da configuração estrutural.
O projetista deve considerar se a reação aplicada introduz efeitos locais no componente de suporte e se existe espaço suficiente para soldagem, parafusamento, revestimento e inspeção.
A excentricidade da conexão também deve ser minimizada ou considerada explicitamente no projeto.
Quando o Reforço Local Pode Ser Necessário
Nem toda conexão de terça exige reforço adicional. No entanto, forças concentradas, geometria incomum da conexão, reações locais elevadas ou outras condições estruturais podem criar solicitações localizadas no elemento de aço de suporte.
Quando esses efeitos se tornam significativos, o projeto geral do elemento de suporte pode incluir reforços como enrijecedores de alma e enrijecedores de flange para controlar o comportamento local e manter um caminho eficiente de transferência de forças.
A necessidade deve resultar da análise estrutural, em vez de ser adicionada automaticamente a cada apoio de terça.

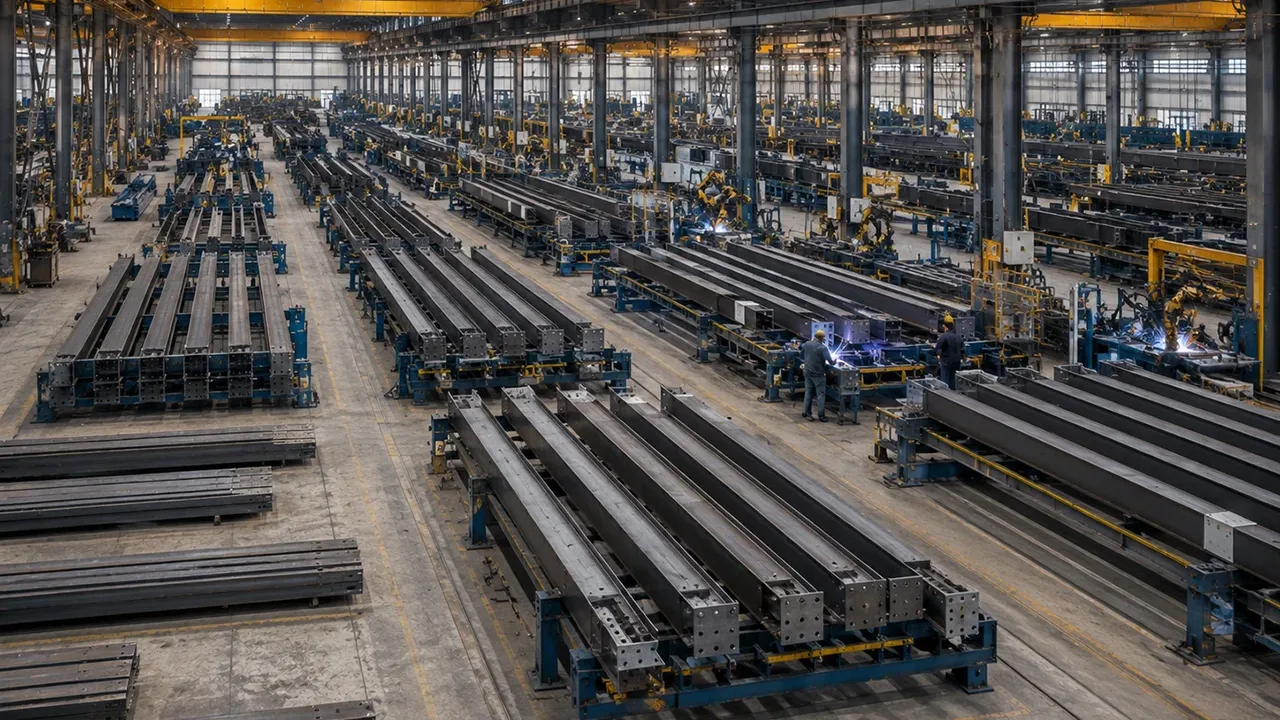

Detalhes de Fabricação que Afetam a Instalação
Muitos problemas no local têm origem na etapa de fabricação, e não durante a montagem.
Posicionamento Preciso dos Furos
Os furos dos parafusos devem corresponder aos desenhos de fabricação aprovados e aos dados de fabricação das terças.
A perfuração CNC ou o puncionamento podem ajudar a manter a repetibilidade, mas a precisão da produção ainda depende de desenhos corretos, configuração adequada das máquinas, identificação dos elementos e inspeção.
Posição de Soldagem da Cantoneira de Fixação
Quando as cantoneiras são soldadas na fábrica, devem ser verificados:
- o espaçamento,
- a elevação,
- a orientação, e
- a projeção
antes que o elemento principal saia da instalação de fabricação.
Uma cantoneira instalada no lado incorreto ou na elevação errada pode causar dificuldades significativas no local.
Marcação e Identificação
Marcas claras nos elementos podem ajudar as equipes de montagem a identificar quais terças e elementos de suporte pertencem a cada eixo ou vão da cobertura.
Quando as cantoneiras possuem diferentes orientações à esquerda e à direita ou existem condições especiais na cumeeira e nos beirais, a identificação torna-se especialmente importante.
Tratamento Superficial
Os requisitos de pintura ou galvanização devem ser coordenados com a soldagem e a montagem no local.
O revestimento danificado ao redor de soldas, parafusos, pontos de içamento ou modificações no local deve ser reparado de acordo com os requisitos de revestimento do projeto para manter a proteção contra corrosão.
Processo de Instalação da Cantoneira de Fixação de Terça de Cobertura
Uma sequência prática de instalação pode incluir:
- Verificar o alinhamento da estrutura principal antes de instalar a estrutura secundária da cobertura.
- Verificar as posições das cantoneiras em relação aos desenhos de montagem.
- Confirmar a identificação e a orientação corretas da terça.
- Posicionar a terça na elevação de projeto.
- Alinhar os furos da terça com os furos da cantoneira de fixação.
- Instalar os parafusos especificados sem forçar elementos desalinhados.
- Verificar o espaçamento das terças e a inclinação da cobertura.
- Apertar as conexões de acordo com os requisitos do projeto.
- Instalar travessas e contraventamentos quando necessário.
- Concluir uma inspeção de alinhamento e das conexões antes do início da instalação das chapas de cobertura.
As equipes no local devem evitar corrigir discrepâncias significativas de fabricação por meio de corte, perfuração, aquecimento ou dobra não controlados, a menos que a modificação tenha sido revisada e aprovada.
Tolerâncias de Instalação e Alinhamento
Uma estrutura secundária precisa ajuda a criar uma superfície de cobertura uniforme.
Espaçamento das Terças
Os sistemas de painéis de cobertura dependem de um espaçamento previsível entre os apoios. Desvios significativos podem afetar os pontos de fixação dos painéis, as sobreposições laterais, o isolamento e os acessórios da cobertura.
Elevação e Plano da Cobertura
Um pequeno erro isolado de elevação pode parecer insignificante, mas diferenças repetidas em várias linhas de apoio podem criar um plano de cobertura irregular.
Portanto, as elevações das cantoneiras devem ser verificadas como parte do controle de qualidade da fabricação e da montagem.
Alinhamento dos Furos
Furos desalinhados devem ser investigados em vez de serem automaticamente ampliados.
A causa pode ser uma cantoneira fabricada incorretamente, uma terça errada, um elemento invertido, uma estrutura principal deformada ou o acúmulo de tolerâncias dimensionais.
Rotação das Terças
As seções C e Z formadas a frio podem ser relativamente esbeltas e podem girar durante o manuseio ou a montagem.
A orientação correta das cantoneiras, as travessas, as restrições e a sequência de instalação ajudam a manter a posição necessária das terças.
Problemas Comuns de Instalação da Cantoneira de Fixação de Terça de Cobertura
| Problema | Possível Causa | Resultado Potencial |
|---|---|---|
| Os furos dos parafusos não se alinham | Tolerância de fabricação, elemento incorreto ou desalinhamento da estrutura | Montagem difícil e modificação no local |
| Cantoneira instalada ao contrário | Erro de orientação ou marcação | A terça não pode ser posicionada corretamente |
| Elevação incorreta da cantoneira | Erro de fabricação ou soldagem | Plano de cobertura irregular |
| Terça forçada para a posição | Problema de alinhamento ou dimensional | Deformação local ou tensão residual |
| Instalação incompleta dos parafusos | Falha durante a montagem | Desempenho reduzido da conexão |
| Revestimento protetor danificado | Manuseio, soldagem ou modificação no local | Maior risco de corrosão |
| Cantoneira ou fixador ausente | Erro de fabricação ou montagem | Conexão estrutural incompleta |
Erros Comuns de Projeto e Detalhamento
Vários erros recorrentes podem reduzir a eficiência da conexão ou criar trabalho desnecessário no local:
- presumir que todas as reações das terças são idênticas,
- utilizar um único detalhe de cantoneira em toda a cobertura sem verificação,
- ignorar a sucção do vento,
- fornecer distância de borda inadequada para os parafusos,
- bloquear o acesso aos parafusos com elementos adjacentes,
- criar interferência com o contraventamento da cobertura,
- não coordenar as posições de sobreposição das terças,
- posicionar as conexões longe do ponto de apoio previsto,
- ignorar as tolerâncias de montagem, e
- permitir modificações não controladas no local.
Um bom detalhamento das conexões deve considerar em conjunto o projeto, a fabricação, o transporte, a montagem e a inspeção.
Cantoneira de Fixação de Terça de Cobertura vs Outros Métodos de Conexão de Terças
As cantoneiras de fixação são apenas um dos possíveis métodos de conexão das terças.
| Tipo de Conexão | Vantagem Típica | Principal Consideração |
|---|---|---|
| Cantoneira de fixação | Conexão simples e prática | Orientação correta e disposição dos parafusos |
| Chapa de ligação | Detalhamento compacto | Espessura da chapa e configuração da conexão |
| Conexão parafusada direta | Menos componentes separados | A geometria do suporte deve permitir a fixação direta |
| Suporte soldado | Suporte fabricado na fábrica com controle | Soldagem e fabricação adicionais |
| Conexão tipo assento | Proporciona apoio direto | Aço e detalhamento adicionais |
O método preferido deve ser selecionado de acordo com os requisitos estruturais e com a estratégia completa de fabricação e montagem.
Lista de Inspeção Antes da Instalação da Cobertura
Antes da instalação das chapas de cobertura, a estrutura secundária deve ser verificada quanto a:
- posições corretas das cantoneiras,
- orientação correta das terças,
- quantidade necessária de parafusos,
- instalação adequada dos parafusos,
- condição aceitável das soldas,
- espaçamento consistente das terças,
- elevações corretas,
- travessas e contraventamentos necessários,
- danos ao revestimento que necessitem de reparo,
- ausência de ampliação não autorizada de furos ou cortes no local, e
- ausência de deformação local visível.
A realização dessas verificações antes da instalação da cobertura facilita a identificação e a correção de problemas nas conexões.
Escolhendo o Detalhe Correto da Cantoneira de Fixação de Terça de Cobertura
O detalhe adequado da cantoneira de fixação de terça de cobertura depende da configuração estrutural completa, e não de uma única dimensão padrão.
Os fatores importantes incluem:
- tipo e tamanho da terça,
- geometria do elemento de suporte,
- inclinação da cobertura,
- vão da terça,
- reações dos apoios,
- sucção do vento,
- disposição dos parafusos,
- requisitos de soldagem,
- método de fabricação,
- sequência de montagem,
- proteção contra corrosão, e
- requisitos de projeto aplicáveis ao projeto.
A padronização pode melhorar a eficiência da fabricação quando várias conexões possuem requisitos realmente semelhantes. No entanto, a padronização deve ocorrer após a verificação de engenharia, e não substituí-la.
Cantoneiras de Fixação de Terças em um Sistema Completo de Cobertura de Aço
Uma cantoneira de fixação pode ser pequena em comparação com uma treliça de cobertura, uma viga inclinada ou um pórtico, mas a qualidade da conexão afeta diretamente o alinhamento da estrutura secundária e a transferência das forças da cobertura.
A construção eficiente da cobertura depende, portanto, da coordenação entre engenharia, detalhamento de fabricação, precisão da fabricação, identificação dos elementos, planejamento da montagem e inspeção no local.
Nos projetos da XTD Steel Structure, as conexões da estrutura secundária são consideradas juntamente com o sistema estrutural principal para que a fabricação e a instalação no local possam seguir desenhos de projeto coordenados.
Uma cantoneira de fixação de terça de cobertura corretamente projetada e instalada deve proporcionar a capacidade de conexão necessária enquanto permanece prática para fabricar, transportar, montar, inspecionar e manter como parte do sistema completo de cobertura de aço.
Problemas Comuns de Instalação da Cantoneira de Fixação de Terça de Cobertura
Mesmo quando o projeto estrutural está correto, podem ocorrer problemas de instalação se as tolerâncias de fabricação, a identificação dos elementos ou os procedimentos de montagem não forem devidamente controlados.
| Problema | Possível Causa | Resultado Potencial |
|---|---|---|
| Os furos dos parafusos não se alinham | Tolerância de fabricação, elemento incorreto ou desalinhamento da estrutura | Montagem difícil e modificação desnecessária no local |
| Cantoneira de fixação instalada ao contrário | Erro de orientação ou marcação | A terça não pode ser posicionada corretamente |
| Elevação incorreta da cantoneira | Erro de fabricação ou soldagem | Plano de cobertura irregular |
| Terça forçada para a posição | Problema de alinhamento ou dimensional | Deformação local ou tensão residual |
| Instalação incompleta dos parafusos | Falha durante a montagem | Desempenho reduzido da conexão |
| Revestimento protetor danificado | Manuseio, soldagem ou modificação no local | Maior risco de corrosão |
| Cantoneira ou fixador ausente | Erro de fabricação ou montagem | Conexão estrutural incompleta |
O desalinhamento dos furos dos parafusos é um dos problemas práticos mais comuns. Quando os furos não coincidem, a causa deve ser identificada antes que qualquer modificação seja realizada. O problema pode ser causado por uma cantoneira fabricada incorretamente, pela instalação da terça errada, por um elemento orientado incorretamente ou pelo acúmulo das tolerâncias da estrutura.
Forçar a terça para a posição pode introduzir uma deformação que nunca foi considerada no projeto estrutural. Da mesma forma, ampliar os furos ou cortar a conexão sem aprovação pode reduzir a distância da borda, alterar o comportamento dos parafusos ou danificar os revestimentos protetores.
Erros Comuns de Projeto e Detalhamento
Os problemas de conexão frequentemente começam durante o detalhamento, e não durante a montagem. Vários erros recorrentes podem reduzir a eficiência da conexão ou criar trabalho desnecessário no local.
Usar um Único Detalhe de Cantoneira em Todos os Locais
Pode ser conveniente padronizar uma única cantoneira de fixação em toda a cobertura. A padronização é útil quando os requisitos estruturais são realmente semelhantes, mas as reações da cobertura podem variar de acordo com a localização.
Zonas de borda, zonas de canto, áreas de cumeeira, beirais, grandes aberturas, cargas de equipamentos e mudanças no vão das terças podem gerar diferentes exigências de conexão.
Portanto, utilizar a mesma conexão em todos os locais sem verificação pode resultar em capacidade inadequada ou em uso desnecessário de aço e fabricação.
Ignorar a Sucção do Vento
Uma conexão de terça não deve ser projetada apenas para reações gravitacionais descendentes.
A sucção do vento pode inverter a direção das forças e alterar a forma como os parafusos, as soldas e o material das terças formadas a frio se comportam. A conexão deve ser verificada para as combinações de carga e zonas de cobertura relevantes.
Distância Insuficiente dos Parafusos à Borda
Tentar acomodar parafusos em uma cantoneira pequena pode resultar em distância de borda ou espaçamento inadequados.
A geometria da conexão deve proporcionar aço suficiente ao redor de cada furo e espaço adequado para a instalação correta dos parafusos. Aumentar o diâmetro dos parafusos sem aumentar as dimensões da cantoneira pode não representar uma solução válida.
Acesso Inadequado para Parafusamento
Uma conexão pode parecer simples em um desenho, mas tornar-se difícil de montar quando componentes estruturais próximos bloqueiam o acesso.
Flanges das vigas inclinadas, enrijecedores, chapas de contraventamento, contraventamentos da cobertura, terças adjacentes e outras conexões devem ser considerados ao posicionar os parafusos.
Os trabalhadores devem ter espaço suficiente para inserir os parafusos, instalar arruelas e porcas e utilizar as ferramentas de aperto necessárias.
Interferência com Sobreposições de Terças
Terças Z sobrepostas podem criar regiões de conexão congestionadas.
O detalhe deve considerar:
- as espessuras de ambas as terças,
- os parafusos da sobreposição,
- os parafusos da cantoneira,
- a geometria do elemento de suporte, e
- o acesso para instalação.
Detalhes de sobreposição mal coordenados podem tornar a montagem no local desnecessariamente difícil.
Modificações Não Controladas no Local
As modificações no local não devem se tornar a solução normal para erros de fabricação.
Perfuração, abertura de rasgos, corte a chama, soldagem, dobra ou remoção de material da conexão sem aprovação podem alterar o desempenho estrutural e a proteção contra corrosão.
Qualquer discrepância significativa deve ser revisada antes da modificação.
Cantoneira de Fixação de Terça de Cobertura vs Outros Métodos de Conexão de Terças
Uma cantoneira de fixação é uma opção prática para conectar as terças à estrutura principal de aço, mas não é a única solução.
Diferentes projetos podem utilizar chapas de ligação, conexões parafusadas diretas, suportes soldados ou detalhes do tipo assento, dependendo da geometria do suporte e dos requisitos estruturais.
| Tipo de Conexão | Vantagem Típica | Principal Consideração |
|---|---|---|
| Cantoneira de fixação | Conexão simples e prática | Orientação correta e disposição dos parafusos |
| Chapa de ligação | Configuração de conexão compacta | Espessura da chapa e detalhamento da conexão |
| Conexão parafusada direta | Menos componentes separados | A geometria do suporte deve permitir a fixação direta |
| Suporte soldado | Suporte fabricado na fábrica com controle | Soldagem e fabricação adicionais |
| Conexão tipo assento | Pode proporcionar apoio direto | Aço e detalhamento adicionais |
A melhor solução não é necessariamente a conexão com o menor número de componentes. O detalhe selecionado deve proporcionar desempenho estrutural adequado enquanto permanece prático para fabricar, revestir, transportar, instalar e inspecionar.
Lista de Inspeção Antes da Instalação da Cobertura
A estrutura secundária da cobertura deve ser inspecionada antes que os painéis da cobertura ocultem as conexões.
As verificações importantes incluem:
- posições corretas das cantoneiras de fixação,
- orientação correta das terças,
- quantidade necessária de parafusos,
- instalação e aperto corretos dos parafusos,
- condição aceitável das soldas,
- espaçamento uniforme das terças,
- elevação correta das terças,
- travessas e contraventamentos necessários,
- reparo dos revestimentos protetores danificados,
- ausência de ampliação não autorizada dos furos ou cortes no local, e
- ausência de deformação local visível.
A inspeção antes da instalação das chapas da cobertura é especialmente útil porque ambos os lados da conexão permanecem acessíveis.
Depois que a cobertura, o isolamento, os forros ou as instalações forem instalados, identificar e corrigir problemas nas conexões pode se tornar mais difícil e mais caro.
Escolhendo o Detalhe Correto da Cantoneira de Fixação de Terça de Cobertura
A cantoneira de fixação de terça de cobertura correta não pode ser selecionada apenas escolhendo uma cantoneira de aço normalmente disponível.
A conexão deve refletir a configuração estrutural completa.
Os fatores importantes de projeto e detalhamento incluem:
- tipo de terça,
- altura e espessura da terça,
- geometria do elemento de suporte,
- inclinação da cobertura,
- vão da terça,
- reação do apoio,
- sucção do vento,
- diâmetro e disposição dos parafusos,
- requisitos de soldagem,
- excentricidade da conexão,
- método de fabricação,
- sequência de montagem,
- proteção contra corrosão, e
- requisitos aplicáveis de projeto estrutural.
Uma conexão adequada para uma terça leve de cobertura pode não ser apropriada para uma seção maior que suporte reações mais elevadas. Da mesma forma, uma cantoneira que funcione bem em uma viga inclinada intermediária pode precisar de modificações próxima a um beiral, uma cumeeira, uma sobreposição de terças ou uma abertura especial na cobertura.
Considere o Tipo de Terça
As seções C e Z se comportam de maneira diferente durante a montagem e podem exigir orientação diferente da cantoneira ou posicionamento diferente dos parafusos.
As terças Z são frequentemente utilizadas em configurações contínuas ou sobrepostas, enquanto as terças C podem ser utilizadas quando se prefere uma configuração secundária sem sobreposição ou diferente.
O detalhamento da conexão deve corresponder à disposição real das terças, em vez de utilizar uma representação genérica.
Considere a Estrutura de Suporte
O elemento de suporte pode ser:
- uma viga inclinada laminada a quente,
- uma viga inclinada soldada composta,
- um banzo de treliça de cobertura,
- uma viga estrutural, ou
- outro componente de aço projetado estruturalmente.
Cada tipo de suporte proporciona diferentes condições de espaço, rigidez, espessura e possibilidades de conexão.
O projetista deve considerar tanto a própria cantoneira de fixação quanto o comportamento local do elemento de suporte.
Considere a Eficiência da Fabricação
Quando muitas conexões idênticas são estruturalmente adequadas, a padronização pode reduzir:
- o tempo de detalhamento de fabricação,
- a preparação da fabricação,
- a complexidade da marcação,
- o esforço de inspeção, e
- a confusão durante a montagem.
No entanto, a padronização deve ocorrer após a verificação de engenharia, e não substituí-la.
Uma abordagem prática pode envolver várias famílias padronizadas de cantoneiras para diferentes zonas da cobertura, em vez de forçar um único detalhe de conexão a atender todas as condições.
Considere a Instalação Antes de Finalizar o Detalhe
O projeto da conexão também deve responder a questões práticas de montagem:
- Os trabalhadores conseguem acessar os parafusos?
- A terça pode ser baixada até a posição sem interferência?
- Existe tolerância suficiente para as variações normais de fabricação e montagem da estrutura?
- A conexão pode ser inspecionada após a montagem?
- O detalhe interfere com o contraventamento da cobertura ou com outro elemento?
- O revestimento danificado pode ser reparado?
Um detalhe estruturalmente adequado que não possa ser montado de maneira eficiente no local não representa uma conexão otimizada.
Por Que a Coordenação das Conexões É Importante para Toda a Cobertura
As conexões das terças interagem com mais componentes da cobertura do que pode parecer inicialmente.
A estrutura secundária deve ser coordenada com:
- as chapas de cobertura,
- o isolamento,
- travessas e barras de contenção,
- o contraventamento da cobertura,
- as calhas,
- os detalhes da cumeeira,
- as claraboias,
- as aberturas da cobertura,
- os exaustores de fumaça,
- os sistemas de montagem solar,
- os equipamentos de HVAC, e
- os sistemas de acesso para manutenção.
Uma pequena alteração na elevação ou na posição da terça pode afetar vários desses componentes.
É por isso que os desenhos estruturais, desenhos de fabricação, layouts da estrutura secundária e detalhes arquitetônicos da cobertura devem ser coordenados antes do início da produção.
Qualidade da Instalação e Desempenho a Longo Prazo
Uma conexão corretamente instalada deve continuar desempenhando sua função durante toda a vida útil da edificação.
O desempenho a longo prazo depende de mais do que apenas da capacidade inicial da conexão.
Proteção Contra Corrosão
A estrutura da cobertura pode ficar exposta à condensação, umidade, ambientes industriais ou condições atmosféricas agressivas.
Os componentes de conexão pintados ou galvanizados devem receber a proteção especificada, e as áreas danificadas devem ser reparadas após a fabricação e a montagem.
Pode ser necessária atenção especial ao redor de:
- soldas no local,
- abrasão causada pelo manuseio,
- áreas de instalação dos parafusos,
- modificações no local, e
- locais onde a água possa se acumular.
Modificações Futuras na Cobertura
Os sistemas de cobertura frequentemente mudam durante a vida útil de uma edificação.
Os proprietários podem posteriormente instalar:
- painéis solares,
- novos equipamentos de HVAC,
- dutos,
- forros,
- tubulações,
- bandejas de cabos,
- iluminação, ou
- plataformas de manutenção.
Essas adições não devem ser automaticamente fixadas às terças ou às cantoneiras de fixação sem verificar a capacidade estrutural existente.
Uma conexão projetada para as cargas originais da cobertura pode não ter capacidade de reserva para novos equipamentos suspensos de peso significativo.
Inspeção Periódica
Quando a estrutura da cobertura permanece acessível, inspeções periódicas podem identificar:
- corrosão,
- fixadores soltos ou ausentes,
- deformação local,
- revestimento danificado,
- modificações não aprovadas, e
- alterações causadas por equipamentos instalados posteriormente.
A identificação precoce pode evitar que pequenos problemas de conexão se transformem em problemas de manutenção mais significativos.
Cantoneira de Fixação de Terça de Cobertura em um Sistema Completo de Cobertura de Aço
Uma cantoneira de fixação é pequena em comparação com uma treliça de cobertura, uma viga inclinada ou um pórtico, mas sua função está diretamente relacionada ao desempenho da estrutura secundária da cobertura.
A conexão ajuda a estabelecer a posição das terças, proporciona um caminho para as forças estruturais e favorece a montagem eficiente do sistema de cobertura. Quando a mesma conexão é repetida em dezenas ou centenas de locais, a precisão se torna especialmente importante.
Um bom desempenho depende da coordenação entre:
- engenharia estrutural,
- detalhamento das conexões,
- fabricação na fábrica,
- controle de qualidade,
- identificação dos elementos,
- planejamento do transporte,
- montagem no local, e
- inspeção final.
Nos projetos da XTD Steel Structure, as conexões da estrutura secundária podem ser coordenadas com a estrutura principal, os desenhos de fabricação e os requisitos de montagem para que o sistema de cobertura possa ser produzido e montado como uma estrutura integrada.
Uma cantoneira de fixação de terça de cobertura corretamente projetada deve proporcionar a capacidade de conexão necessária sem criar complexidade desnecessária de fabricação ou instalação. Quando o posicionamento, a disposição dos parafusos, as soldas, as tolerâncias, o comportamento do elemento de suporte e o acesso para montagem são considerados em conjunto, esse pequeno componente de conexão pode contribuir para um sistema de cobertura de aço mais preciso, eficiente e confiável.
