Una viga de acero puede tener suficiente resistencia y aun así presentar un desempeño deficiente si su conexión permite una rotación excesiva, concentra la fuerza en una placa delgada o transfiere las cargas a una columna con refuerzo insuficiente. Por este motivo, el diseño de placa de extremo atornillada debe tratarse como un sistema de conexión completo, en lugar de como una simple selección de pernos y espesor de placa.

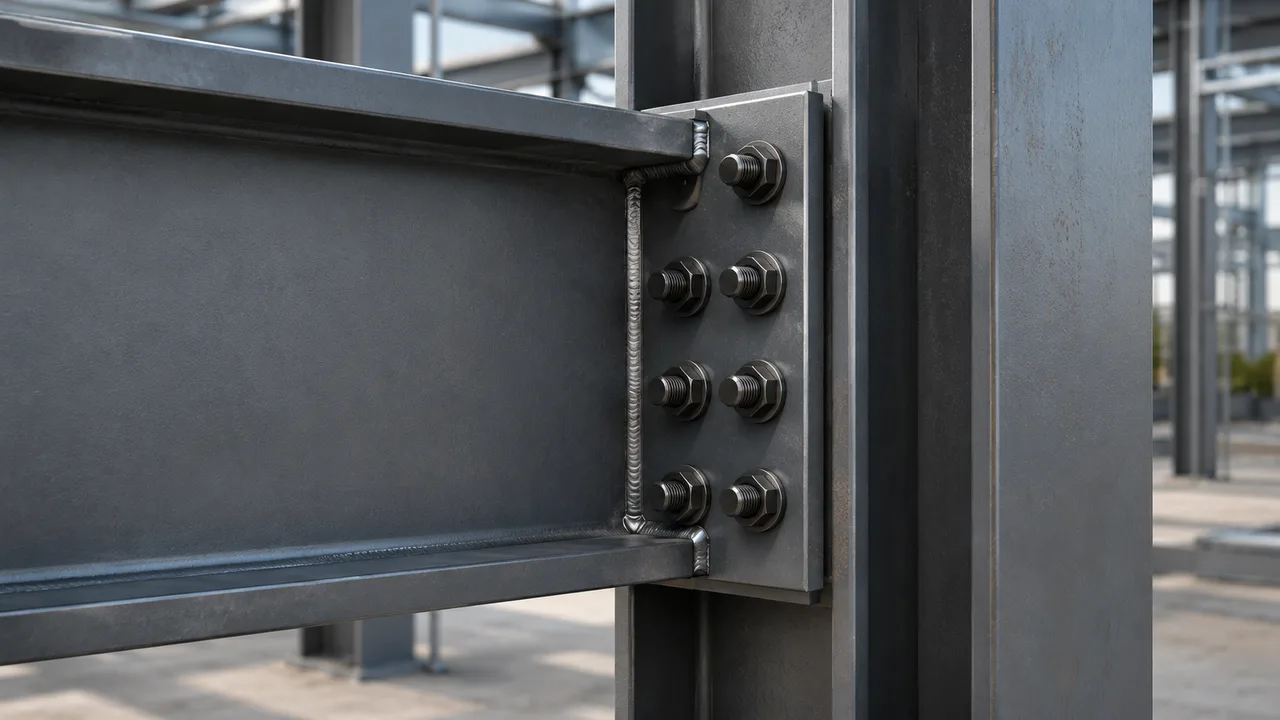

Una conexión típica con placa de extremo incluye una placa de acero soldada al extremo de una viga, un cabio o una viga principal. El elemento fabricado se conecta posteriormente a otra viga o columna mediante pernos de alta resistencia durante el montaje en obra. Según su configuración, la conexión puede transferir cortante, fuerza axial, momento flector o una combinación de estas acciones.
El desempeño satisfactorio depende de la interacción entre los pernos, la flexión de la placa de extremo, las soldaduras, las alas de la viga, las almas de la viga, los componentes de la columna de apoyo, los rigidizadores, las tolerancias de fabricación y las condiciones de montaje. La conexión también debe proporcionar la rigidez, ductilidad, capacidad de deformación y constructibilidad requeridas por el sistema estructural general.
¿Qué Es el Diseño de Placa de Extremo Atornillada?
El diseño de placa de extremo atornillada es el proceso de ingeniería utilizado para determinar la geometría, resistencia, rigidez y detalles de una conexión con placa de extremo. El objetivo es crear una trayectoria de carga clara desde la viga conectada hasta el elemento de apoyo, sin permitir que ningún componente individual alcance un estado límite inaceptable.
Una configuración básica de viga a columna normalmente contiene:
- Una viga estructural de acero o un cabio
- Una placa de extremo soldada al extremo de la viga
- Pernos de alta resistencia que atraviesan la placa de extremo y el ala de apoyo
- Soldaduras de las alas de la viga que transfieren fuerzas de tracción y compresión
- Una soldadura del alma de la viga que transfiere cortante y otras fuerzas locales
- Un ala y un alma de columna de apoyo
- Rigidizadores opcionales de la placa de extremo, placas de continuidad o rigidizadores del alma

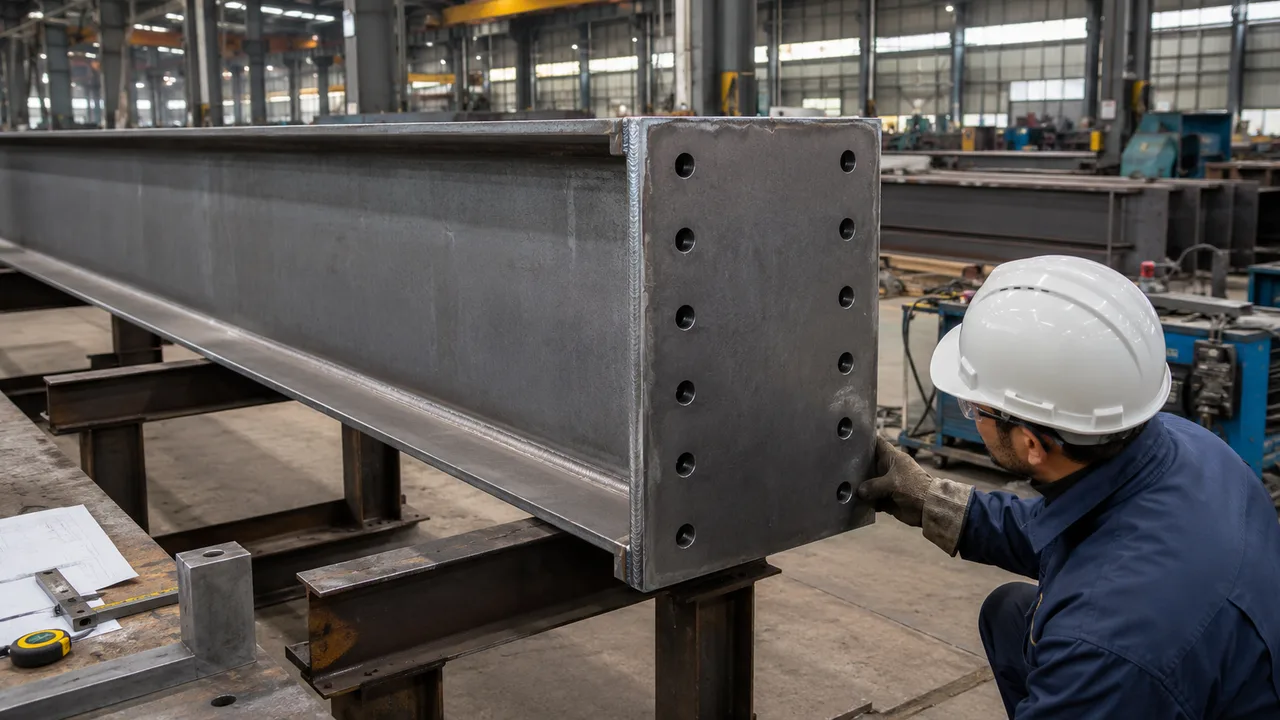

El conjunto de placa y viga normalmente se completa en el taller de fabricación. En la obra, el elemento puede posicionarse, asegurarse temporalmente, alinearse y atornillarse de forma permanente sin necesidad de realizar una soldadura extensa en campo.
Aplicaciones Comunes
Las conexiones con placa de extremo se utilizan ampliamente en:
- Conexiones de momento entre vigas y columnas
- Conexiones entre vigas
- Uniones de alero y cumbrera en pórticos
- Empalmes de cabios y vigas principales
- Edificios de acero de varios pisos
- Plataformas industriales
- Estructuras de soporte para equipos
- Cerchas de cubierta y estructuras de transferencia
- Estructuras divididas en secciones transportables
La misma apariencia general puede producir comportamientos estructurales muy diferentes. Una placa de extremo puede diseñarse como una conexión de cortante nominalmente articulada, mientras que otra puede necesitar desarrollar una resistencia considerable a momento y rigidez rotacional.
Principales Tipos de Conexiones con Placa de Extremo Atornillada
Conexión con Placa de Extremo Enrasada
Una placa de extremo enrasada permanece dentro del peralte total de la viga conectada. Las filas de pernos se colocan entre las alas de la viga, creando una conexión compacta que suele ser adecuada para uniones dominadas por cortante, empalmes de vigas y demandas moderadas de momento.
Sus ventajas incluyen un corte de placa más sencillo, una menor profundidad total de la conexión y menos interferencias con los pisos o los componentes arquitectónicos. Sin embargo, la distancia limitada entre las zonas de tracción y compresión restringe el brazo de palanca disponible para resistir el momento.
Conexión con Placa de Extremo Extendida
Una placa de extremo extendida sobresale más allá de una o ambas alas de la viga. Esto permite colocar filas adicionales de pernos fuera del peralte de la viga y aumenta la distancia entre los pernos de tracción y la zona de compresión.
Las placas de extremo extendidas se utilizan con frecuencia cuando se requiere una mayor resistencia a momento. Pueden diseñarse como conexiones no rigidizadas o rigidizadas.
Placa de Extremo Extendida No Rigidizada
Una configuración no rigidizada utiliza la placa de extremo sin rigidizadores triangulares o rectangulares adicionales entre la placa y el ala de la viga. Por lo general, es más rápida de fabricar y requiere menos soldaduras.
La placa debe tener suficiente resistencia y rigidez para controlar la flexión y las fuerzas de palanca. Para una demanda elevada de momento, el espesor requerido de la placa o el tamaño de los pernos puede resultar poco económico.
Placa de Extremo Extendida Rigidizada
Una conexión rigidizada incluye rigidizadores de acero que mejoran la transferencia de fuerzas entre el ala de la viga y la parte extendida de la placa de extremo. Los rigidizadores pueden reducir la deformación local de la placa y permitir que la conexión resista mayores fuerzas de tracción en el ala.
Sin embargo, también aumentan el trabajo de corte, ajuste, soldadura, inspección y recubrimiento. Por lo tanto, un detalle rigidizado debe seleccionarse porque los cálculos lo requieren, no simplemente porque parezca más resistente.
Información Necesaria Antes del Diseño
Antes de comenzar los cálculos de la conexión, el diseñador debe comprender las fuerzas, los elementos conectados, el comportamiento requerido de la unión y las condiciones de construcción específicas del proyecto.
Fuerzas de Diseño
La conexión debe verificarse para todas las combinaciones de carga gobernantes, incluidas:
- Fuerza cortante
- Momento flector
- Tracción o compresión axial
- Torsión cuando corresponda
- Inversión de fuerzas inducida por el viento
- Acciones sísmicas
- Cargas cíclicas que producen fatiga
- Cargas temporales de montaje
La combinación que produce el momento máximo puede no producir la máxima tracción en los pernos, deformación de la placa, cortante en la zona del panel o demanda sobre el elemento de apoyo. Por lo tanto, distintas combinaciones pueden gobernar diferentes componentes de la conexión.
Propiedades de los Elementos Conectados
La información necesaria de los elementos incluye el peralte de la viga, el ancho del ala, el espesor del ala, el espesor del alma, el espesor del ala de la columna, el espesor del alma de la columna, el grado del acero, la orientación del elemento y el espacio disponible alrededor de la unión.
El diseñador también debe comprobar los filetes de la columna, los radios de raíz de la viga, las losas de piso, los soportes del revestimiento, las rutas de instalaciones y las holguras de los equipos que puedan interferir con la disposición de la placa o los pernos.
Comportamiento Requerido de la Conexión
La unión debe ser coherente con las hipótesis utilizadas en el análisis estructural global. Los requisitos importantes incluyen:
- Resistencia a momento
- Rigidez rotacional
- Capacidad de rotación
- Deformación admisible
- Resistencia al deslizamiento
- Ductilidad
- Si la conexión debe desarrollar la capacidad del elemento conectado
Una conexión considerada rígida en el modelo del pórtico no debe detallarse como un conjunto flexible de placa y pernos sin comprobar su respuesta rotacional real.
Comprensión de la Trayectoria de Carga de la Conexión
Una trayectoria de carga clara es esencial para un diseño de placa de extremo atornillada confiable. El diseñador debe comprender cómo se desplazan las fuerzas a través de cada componente de la conexión.
Transferencia de Momento
El momento flector generalmente se resiste mediante un par de fuerzas. Una de las alas de la viga desarrolla tracción, mientras que el ala opuesta transfiere compresión. La fuerza de tracción del ala se transmite a través de la soldadura del ala, la placa de extremo, las filas de pernos de tracción y el ala de la columna de apoyo.
La fuerza de compresión puede transferirse mediante el apoyo directo entre la placa de extremo y el ala de apoyo, o mediante una combinación de contacto y acción de las soldaduras. Estas fuerzas entran posteriormente en el ala de la columna, el alma, la zona del panel y el pórtico circundante.
Transferencia de Cortante
El cortante puede transferirse mediante el cortante de los pernos, el apoyo en los agujeros de los pernos, la fricción en una unión resistente al deslizamiento, el apoyo de la placa de extremo y la soldadura del alma de la viga.
Cuando los pernos resisten tanto cortante como tracción, debe comprobarse la interacción entre ambas acciones. Las roscas de los pernos, el tipo de agujero, los requisitos de deslizamiento y el número de planos de cortante pueden afectar la resistencia disponible.
Transferencia de Fuerza Axial
La tracción axial puede aumentar las fuerzas en varias filas de pernos y modificar la distribución creada por el momento flector. La compresión axial puede aumentar la presión de contacto entre la placa de extremo y el ala de apoyo.
Por lo tanto, la conexión debe comprobarse para los efectos combinados del momento, el cortante y la fuerza axial, en lugar de tratar cada acción de manera independiente.
Comprobaciones Críticas del Diseño de Placa de Extremo Atornillada
Flexión y Fluencia de la Placa de Extremo
La placa de extremo se flexiona entre el ala de la viga, los pernos de tracción y la superficie de apoyo. Su comportamiento depende del espesor de la placa, el espaciamiento de los pernos, el ancho de la placa, las distancias al borde, la ubicación de las filas de pernos y la presencia de rigidizadores.
Una placa demasiado delgada puede experimentar una deformación excesiva antes de que los pernos alcancen su resistencia nominal a tracción. Esta deformación puede reducir la rigidez de la conexión y generar fuerzas de palanca adicionales.
Aumentar únicamente el diámetro de los pernos no corrige una conexión gobernada por la flexión de la placa. La placa, los pernos y el ala de apoyo deben diseñarse como componentes que interactúan entre sí.
Resistencia a Tracción de los Pernos
Los pernos de tracción pueden estar sometidos a:
- Tracción axial directa
- Tracción causada por el momento flector
- Fuerza adicional debida a la acción de palanca
- Tracción cíclica causada por la inversión de cargas
- Tracción y cortante combinados
Las fuerzas de los pernos no siempre se distribuyen uniformemente entre todas las filas. Su distribución depende de la distancia a la zona de compresión y de la rigidez relativa de los pernos, la placa y el ala de apoyo.
Acción de Palanca
La acción de palanca se desarrolla cuando una placa de extremo flexible se dobla y apoya contra la superficie de soporte fuera o cerca de un perno de tracción. Este contacto local crea una fuerza adicional que aumenta la tracción del perno más allá de la fuerza prevista únicamente a partir del momento flector global.
La acción de palanca se vuelve más significativa cuando:
- La placa de extremo es relativamente delgada
- La distancia entre el perno y el ala de la viga es grande
- La proyección de la placa más allá del perno es considerable
- El ala de apoyo es flexible
- La conexión está sometida a una elevada fuerza de tracción
Ignorar la acción de palanca puede provocar la sobrecarga de los pernos, incluso cuando el cálculo inicial de estos parece adecuado.
Interacción entre Cortante y Tracción en los Pernos
Los pernos que soportan simultáneamente tracción y cortante deben cumplir los requisitos de interacción de la norma de diseño aplicable. El diseñador debe confirmar si la conexión es de tipo apoyo o resistente al deslizamiento y si se requiere pretensado de los pernos.
Las conexiones resistentes al deslizamiento pueden ser necesarias cuando el movimiento pueda afectar la alineación, el comportamiento a fatiga, el revestimiento, la maquinaria o el estado de servicio estructural.
Apoyo en los Agujeros de los Pernos y Desgarro
El apoyo y el desgarro deben comprobarse en la placa de extremo y en el ala de apoyo. La resistencia depende de la resistencia del material, el espesor de la placa, el diámetro del perno, el tipo de agujero, el espaciamiento de los pernos, la distancia al borde y la dirección de la carga.
Un espaciamiento insuficiente también puede producir cortante en bloque, en el que un grupo de material alrededor de varios pernos se desprende mediante una combinación de tracción y cortante.
Rotura de la Sección Neta
Los agujeros de los pernos reducen el área efectiva de la placa. La sección neta restante debe tener suficiente resistencia a tracción, especialmente a través de filas críticas que contengan varios agujeros.
Los agujeros grandes, los pernos muy próximos, las placas delgadas o los anchos reducidos de placa pueden disminuir considerablemente la resistencia de la sección neta.
Resistencia de las Soldaduras
Las soldaduras que conectan la viga con la placa de extremo deben transferir las fuerzas reales de las alas, el alma, las acciones axiales y las fuerzas locales.
El diseño debe considerar:
- Soldaduras entre las alas de la viga y la placa de extremo
- Soldaduras entre el alma de la viga y la placa de extremo
- Soldaduras de los rigidizadores
- Garganta y longitud efectiva de la soldadura
- Resistencia del metal base
- Esfuerzo combinado
- Acceso e inspección de las soldaduras
Las soldaduras sobredimensionadas no mejoran automáticamente la conexión. Una soldadura excesiva puede aumentar el aporte térmico, la distorsión, el tiempo de fabricación y las tensiones residuales.
Selección de las Dimensiones de la Placa de Extremo
Espesor de la Placa
El espesor de la placa afecta la resistencia a flexión, la rigidez rotacional, la acción de palanca, la distorsión por soldadura, el peso y el costo.
Una placa más gruesa generalmente reduce la deformación y la acción de palanca, pero puede transferir mayores fuerzas a los pernos, las soldaduras y la columna de apoyo. El espesor final debe resultar de una evaluación equilibrada de todos los componentes de la conexión.
Ancho de la Placa
La placa debe ser lo suficientemente ancha para proporcionar las distancias requeridas desde los pernos hasta los bordes, espacio para las arandelas, acceso para las herramientas y distribución de cargas. Al mismo tiempo, debe ajustarse al ancho disponible del ala de apoyo.
El diseñador debe evitar colocar los pernos demasiado cerca de los bordes del ala de la columna o de los filetes de los elementos.
Altura y Extensión de la Placa
La altura de la placa está influenciada por el número de filas de pernos, el peralte de la viga, el brazo de palanca requerido para el momento, la holgura de las alas y si la placa se extiende más allá del ala de tracción.
Una placa extendida puede mejorar la resistencia a momento, pero puede interferir con losas de piso, láminas de cubierta, soportes de revestimiento o elementos estructurales cercanos.
Selección y Disposición de los Pernos
Grado y Diámetro de los Pernos
La selección de los pernos debe considerar la resistencia a tracción, la resistencia a cortante, la disponibilidad, el equipo de instalación, el espesor de la placa, el tamaño de los agujeros y la capacidad del elemento de apoyo.
Los pernos de gran diámetro pueden requerir placas más gruesas, mayor espaciamiento, herramientas más pesadas y alas de apoyo más anchas. Estandarizar un tamaño práctico de perno en conexiones repetitivas puede reducir en algunos casos el costo total de fabricación y montaje.
Filas de Pernos, Espaciamiento y Distancia al Borde
Agregar filas de pernos puede aumentar la resistencia de la conexión, pero también incrementa la altura de la placa y puede crear una distribución desigual de las fuerzas.
La disposición debe proporcionar:
- Espaciamiento entre pernos conforme a la normativa
- Distancia adecuada al borde
- Espacio para arandelas y tuercas
- Acceso para el equipo de apriete
- Espacio alrededor de las soldaduras y los filetes de los elementos
- Resistencia aceptable al desgarro y al cortante en bloque
Un detalle que funciona en un modelo de cálculo puede seguir siendo inadecuado si los trabajadores no pueden colocar o apretar los pernos.
Pernos Pretensados y Tipos de Agujeros
Los pernos pretensados pueden ser necesarios para uniones resistentes al deslizamiento, aplicaciones sísmicas, estructuras sensibles a la fatiga, vibraciones, inversión de cargas o especificaciones particulares del proyecto.
Los agujeros estándar normalmente proporcionan un comportamiento más predecible frente al apoyo y el deslizamiento. Los agujeros sobredimensionados o ranurados pueden mejorar las tolerancias de montaje, pero pueden requerir arandelas especiales, una orientación controlada de las ranuras o un diseño resistente al deslizamiento.
Comprobaciones de la Columna y la Viga de Apoyo
Una placa de extremo y un grupo de pernos resistentes todavía pueden fallar si no se comprueba el elemento de apoyo.
Flexión del Ala de la Columna
Las filas de pernos de tracción tiran del ala de la columna y pueden causar flexión local. La resistencia depende del espesor del ala, la posición de la fila de pernos, la distancia al alma de la columna y la interacción entre filas adyacentes.
Pueden requerirse placas de continuidad u otros refuerzos cuando el ala de la columna por sí sola no puede transferir las fuerzas de tracción y compresión de las alas de la viga.
Estados Límite del Alma de la Columna
El alma de la columna de apoyo debe comprobarse frente a:
- Fluencia local
- Aplastamiento local del alma
- Pandeo local
- Cortante en la zona del panel
- Compresión concentrada
Pueden ser necesarias placas de refuerzo o rigidizadores del alma, pero estos añaden una cantidad considerable de soldadura, inspección, recubrimiento y trabajo de fabricación. En algunos casos, seleccionar una sección de columna más pesada puede ser más económico que reforzar ampliamente una sección más ligera.
Comprobaciones de la Viga de Apoyo
En conexiones de placa de extremo entre vigas, la viga de apoyo puede experimentar flexión del ala, fluencia del alma, aplastamiento del alma, torsión local o carga excéntrica.
También debe evaluarse la estabilidad temporal durante el montaje, ya que la viga de apoyo puede no recibir todo su arriostramiento lateral hasta que se instalen elementos estructurales adicionales.
Rigidez y Estado de Servicio de la Conexión
La resistencia de la conexión por sí sola no determina su desempeño. La flexión de la placa, el alargamiento de los pernos, la deformación del ala de la columna, el cortante en la zona del panel y el deslizamiento local contribuyen a la rotación de la unión.
Una conexión puede ser suficientemente resistente para soportar las cargas de diseño mayoradas, pero demasiado flexible para las hipótesis del pórtico, la alineación de los pisos, el revestimiento, la maquinaria o los límites de servicio.
El modelo estructural debe clasificar la unión de forma coherente como:
- Nominalmente articulada
- Semirrígida
- Rígida o completamente restringida
Cuando la rotación de la conexión afecte de manera significativa la deriva del pórtico, los momentos de los elementos, la estabilidad o el comportamiento de segundo orden, la rigidez real de la unión debe incorporarse al análisis.
Placas de Extremo Rigidizadas vs No Rigidizadas
| Factor de Diseño | Placa de Extremo No Rigidizada | Placa de Extremo Rigidizada |
|---|---|---|
| Complejidad de fabricación | Menor | Mayor |
| Número de componentes soldados | Menor | Mayor |
| Capacidad típica a momento | Moderada | Potencialmente mayor |
| Deformación de la placa | Puede ser mayor | Normalmente se controla mejor |
| Tiempo de soldadura | Menor | Mayor |
| Requisitos de inspección | Más sencillos | Más amplios |
| Uso típico | Demanda moderada de la conexión | Mayor demanda de momento |
Una placa rigidizada no debe ser la elección automática para todas las conexiones de momento. Cuando una configuración no rigidizada satisface los requisitos de resistencia, rigidez, ductilidad y deformación, puede proporcionar una fabricación más rápida y económica.
Consideraciones Sísmicas, Cíclicas y de Fatiga
Las conexiones sometidas a cargas sísmicas o cíclicas requieren más que resistencia estática. Pueden necesitar suficiente capacidad de rotación, fluencia controlada, comportamiento confiable de los pernos, tenacidad adecuada de las soldaduras y protección frente a fallas frágiles.
En un pórtico resistente a momento sísmico, la inversión de cargas cambia cuál de las alas de la viga está sometida a tracción. Las filas de pernos, las soldaduras, el ala de la columna y la zona del panel deben ser capaces de resistir fuerzas en ambas direcciones.
Cuando se requiere una conexión precalificada, el diseñador debe seguir la configuración permitida, los tamaños de los elementos, los grados de los materiales, las dimensiones de la placa, la disposición de los pernos, los detalles de soldadura y los requisitos de refuerzo. Modificar un detalle calificado sin una verificación adecuada puede invalidar su desempeño previsto.
La fatiga también debe considerarse en estructuras para grúas, plataformas de maquinaria, puentes, equipos vibratorios e instalaciones industriales expuestas a cargas repetidas.
Consideraciones de Fabricación
Corte y Perforación de Placas
El corte y la perforación mediante CNC pueden mejorar la repetibilidad, pero el control dimensional sigue siendo esencial. Los agujeros de los pernos deben alinearse con el elemento de apoyo, los bordes de las placas deben estar limpios y deben eliminarse las rebabas.
El fabricante debe comprobar la planitud de la placa, la posición de los agujeros, la perpendicularidad del extremo de la viga y la distancia entre las filas de pernos.
Secuencia de Soldadura y Distorsión
La soldadura de las alas y el alma de la viga a la placa de extremo puede provocar alabeo de la placa o distorsión del extremo de la viga. Las secuencias de soldadura equilibradas, los dispositivos de sujeción adecuados, el aporte térmico controlado y las comprobaciones dimensionales ayudan a mantener la alineación.
Los rigidizadores grandes y las soldaduras pesadas de las alas pueden aumentar la restricción y las tensiones residuales. El procedimiento de soldadura debe considerar el espesor del material, el grado del acero, la preparación de la unión y los requisitos de inspección.
Montaje de Prueba y Tratamiento Superficial
El montaje de prueba puede ser útil para empalmes grandes, elementos de pórticos o conexiones repetitivas con tolerancias estrictas. Puede confirmar la alineación de los agujeros, el contacto de las placas, la orientación y la geometría general antes de que los componentes lleguen a la obra.
Las especificaciones de recubrimiento deben abordar:
- Imprimación de taller
- Galvanizado
- Superficies de contacto críticas al deslizamiento
- Requisitos de enmascarado
- Reparación en obra del recubrimiento dañado
- Riesgo de corrosión entre placas en contacto
Transporte e Instalación en Obra
Los empalmes con placa de extremo permiten dividir vigas largas, cabios, cerchas y elementos de pórticos en secciones transportables. Las posiciones de los empalmes deben seleccionarse según las fuerzas estructurales, los límites de transporte, el comportamiento durante el izado y el acceso a la obra.
Durante el montaje, el equipo de obra debe controlar las tolerancias de longitud de las vigas, la posición de las columnas, la planitud de las placas, la alineación de los agujeros de los pernos y el error dimensional acumulado.
Los requisitos de instalación de los pernos pueden incluir apriete ajustado o un método de pretensado especificado. El contratista debe confirmar el grado de los pernos, la disposición de las arandelas, la secuencia de apriete, la calibración de las herramientas, el acceso y el procedimiento de inspección.
La estabilidad temporal es igualmente importante. Una conexión puede resistir las fuerzas permanentes de diseño, pero permanecer inestable antes de que se instalen los pórticos adyacentes, las correas, las vigas de piso o el arriostramiento permanente.
Inspección y Control de Calidad
Inspección en Taller
El control de calidad en taller debe verificar:
- Espesor y dimensiones de la placa
- Tamaño y ubicación de los agujeros de los pernos
- Alineación de la viga y la placa
- Tamaño y continuidad de las soldaduras
- Distorsión por soldadura
- Grado del acero y trazabilidad del material
- Preparación superficial y recubrimiento
Inspección en Obra
La inspección en obra debe confirmar:
- Grado y diámetro correctos de los pernos
- Arandelas y tuercas correctas
- Instalación completa de los pernos
- Método de apriete requerido
- Contacto y alineación de las placas
- Ausencia de modificaciones de obra prohibidas
- Reparación de recubrimientos protectores dañados
Pueden especificarse ensayos no destructivos para soldaduras críticas. Los certificados de materiales, certificados de pernos, registros de soldadura, informes de inspección, registros de reparación e informes de no conformidad deben conservarse como parte de la documentación del proyecto.
Placa de Extremo Atornillada Frente a Conexión Soldada
La elección entre una placa de extremo atornillada frente a conexión soldada debe basarse en la demanda estructural, la capacidad de fabricación, las condiciones de la obra, los requisitos de inspección y el costo total instalado.
| Factor de Selección | Conexión con Placa de Extremo Atornillada | Conexión Soldada en Obra |
|---|---|---|
| Fabricación en taller | Requiere preparación de placas, perforación y soldadura en taller | Puede requerir componentes de taller más sencillos |
| Montaje en obra | Generalmente permite un montaje atornillado más rápido | Requiere más trabajo de soldadura en campo |
| Sensibilidad al clima | Menor durante la instalación de los pernos | Mayor durante la soldadura en campo |
| Inspección | Inspección de pernos, ajuste y apriete | Puede requerir una inspección de soldaduras más amplia |
| Tolerancia de montaje | Puede proporcionar un ajuste limitado mediante el detalle de los agujeros | La alineación debe controlarse antes de soldar |
| Equipo en obra | Herramientas de torque o pretensado de pernos | Máquinas de soldadura, consumibles y protección climática |
| Riesgo por trabajos en caliente | Menor en la obra | Mayor debido a la soldadura en campo |
| Desmontaje futuro | Potencialmente posible | Generalmente difícil |
| Rigidez de la conexión | Depende del comportamiento de la placa, los pernos y el elemento de apoyo | Depende de la soldadura y del detalle de los elementos |
| Costo total | Depende del proyecto | Depende del proyecto |
Ningún tipo de conexión es universalmente mejor. Las placas de extremo atornilladas suelen ofrecer ventajas cuando son importantes la fabricación repetitiva en taller, el montaje rápido en obra, la reducción de los trabajos en caliente y las longitudes transportables de los elementos. Las conexiones soldadas en obra pueden seguir siendo adecuadas cuando el acceso a los pernos es limitado, se requiere una geometría compacta o las prácticas locales de fabricación favorecen la soldadura en campo.
Factores de Costo en el Diseño de Placa de Extremo Atornillada
El costo de la conexión se ve afectado por:
- Dimensiones y espesor de la placa de extremo
- Grado, diámetro y cantidad de pernos
- Número de agujeros perforados
- Rigidizadores
- Volumen de soldadura
- Refuerzo de la columna
- Montaje de prueba
- Recubrimiento protector
- Transporte
- Apriete en obra
- Inspección y ensayos
- Riesgo de retrabajo
La conexión más ligera no siempre es la menos costosa. Un detalle ligeramente más pesado que utilice placas repetitivas, tamaños estándar de pernos, soldaduras accesibles y refuerzo mínimo puede ser más rápido de fabricar e instalar.
La coordinación temprana entre el ingeniero estructural, el diseñador de conexiones, el fabricante de acero y el contratista de montaje permite a XTD Steel Structure evaluar tanto la eficiencia estructural como los requisitos prácticos de producción.
Errores Comunes en el Diseño de Placa de Extremo Atornillada
| Error Común | Posible Consecuencia | Mejor Enfoque |
|---|---|---|
| Diseñar únicamente para cortante | Resistencia insuficiente a momento o fuerza axial | Utilizar el conjunto completo de fuerzas de la conexión |
| Ignorar la acción de palanca | Tracción excesiva en los pernos | Evaluar la deformación de la placa y la fuerza adicional en los pernos |
| Seleccionar una placa excesivamente delgada | Alta deformación y baja rigidez | Comprobar la resistencia y el estado de servicio de la placa |
| Aumentar el tamaño de los pernos sin comprobar la placa | La falla de la placa aún puede gobernar | Diseñar los pernos y la placa como un solo sistema |
| Ignorar el ala y el alma de la columna | Falla del elemento de apoyo | Comprobar todos los estados límite relevantes del lado de la columna |
| Proporcionar acceso inadecuado a los pernos | Retrasos de instalación o apriete incompleto | Verificar los espacios para manos y herramientas |
| Utilizar tamaños de soldadura excesivos | Distorsión y costo innecesario | Optimizar el tamaño y la geometría de las soldaduras |
| Agregar rigidizadores innecesarios | Mayor costo de fabricación e inspección | Añadir refuerzo solo cuando sea necesario |
| Ignorar las tolerancias de montaje | Los agujeros de los pernos pueden no alinearse | Coordinar las tolerancias del taller y de la obra |
| Modificar un detalle sísmico calificado | Desempeño cíclico no verificado | Seguir la configuración aprobada |
Flujo de Trabajo Práctico para el Diseño de Placa de Extremo Atornillada
- Determinar la función estructural y la ubicación de la conexión.
- Extraer todas las fuerzas gobernantes del análisis estructural.
- Definir la resistencia, rigidez, rotación y ductilidad requeridas.
- Seleccionar una configuración enrasada, extendida, rigidizada o no rigidizada.
- Establecer las dimensiones preliminares de la placa y la geometría de los pernos.
- Comprobar la tracción, el cortante, el apoyo y la interacción de los pernos.
- Evaluar la acción de palanca y la distribución de fuerzas entre las filas de pernos.
- Comprobar la flexión de la placa de extremo, la rotura de la sección neta, el desgarro y el cortante en bloque.
- Diseñar las soldaduras de las alas, el alma y los rigidizadores de la viga.
- Comprobar la columna o la viga de apoyo.
- Agregar placas de continuidad, placas de refuerzo o rigidizadores solo donde sean necesarios.
- Verificar la rigidez rotacional y el estado de servicio.
- Revisar los requisitos sísmicos, de fatiga, de incendio y de corrosión.
- Confirmar el acceso para fabricación, transporte, montaje y apriete.
- Completar los planos detallados y los requisitos de inspección.
¿Cuándo Debe Utilizarse una Conexión con Placa de Extremo Atornillada?
Una conexión con placa de extremo atornillada puede ser adecuada cuando:
- El montaje rápido en obra es importante
- Se prefiere la soldadura en taller frente a la soldadura en campo
- Los elementos deben dividirse para el transporte
- Se requiere transferencia de momento
- Las conexiones repetitivas pueden estandarizarse
- Deben minimizarse los trabajos en caliente en la obra
- El desmontaje futuro puede ser beneficioso
- Se dispone de instalación e inspección confiables de los pernos
Puede ser menos adecuada cuando el acceso a los pernos está muy restringido, el ala de apoyo es demasiado estrecha, la profundidad de la conexión es limitada, las tolerancias de fabricación no pueden controlarse o el entorno crea un alto riesgo de corrosión entre las placas en contacto.
Preguntas Frecuentes
¿Qué Controla el Espesor de una Placa de Extremo?
El espesor de la placa de extremo está controlado por la flexión de la placa, la acción de palanca, la rigidez de la conexión, la disposición de los pernos, la resistencia del material, la resistencia a momento requerida y la deformación admisible. La placa debe evaluarse junto con los pernos y el ala de apoyo.
¿Puede una Placa de Extremo Atornillada Transferir Tanto Cortante como Momento?
Sí. Una conexión con placa de extremo correctamente diseñada puede transferir cortante, momento, fuerza axial o acciones combinadas. Su capacidad depende de la geometría de la placa, el grupo de pernos, las soldaduras, los elementos conectados y la resistencia del elemento de apoyo.
¿Qué Causa la Acción de Palanca?
La acción de palanca es causada por la deformación de la placa de extremo o del ala de apoyo cerca de un perno de tracción. El contacto local crea una reacción adicional que aumenta la fuerza en el perno.
¿Las Placas de Extremo Más Gruesas Siempre Son Mejores?
No. Una placa más gruesa generalmente reduce la deformación, pero puede aumentar el peso, la demanda de soldadura, el costo del material y la fuerza transferida a la columna de apoyo. El objetivo es conseguir una conexión equilibrada, no la placa más gruesa posible.
¿Cuándo Se Requieren Rigidizadores en la Placa de Extremo?
Los rigidizadores pueden ser necesarios cuando la placa no rigidizada no puede proporcionar suficiente resistencia, rigidez o transferencia de fuerzas. Su necesidad debe confirmarse mediante los cálculos de la conexión.
¿Pueden Utilizarse Placas de Extremo Atornilladas en Pórticos Sísmicos?
Pueden utilizarse cuando la configuración de la conexión, los materiales, los pernos, las soldaduras, los tamaños de los elementos, los detalles y los requisitos de calificación cumplen las disposiciones sísmicas aplicables.
¿Qué Debe Inspeccionarse Durante la Instalación?
La inspección debe verificar el grado y diámetro de los pernos, las arandelas, la alineación de los agujeros, el contacto de las placas, el método de apriete, la ausencia de pernos, los daños en el recubrimiento y el estado del elemento de apoyo.
Consideraciones Finales para Proyectos de Estructuras de Acero
Un diseño de placa de extremo atornillada confiable requiere más que confirmar la resistencia nominal de un grupo de pernos. La placa de extremo, los pernos, las soldaduras, los componentes de la viga, la columna o viga de apoyo, los rigidizadores, el arriostramiento, el proceso de fabricación y la secuencia de montaje se influyen mutuamente.
La conexión final debe proporcionar una resistencia adecuada y, al mismo tiempo, controlar la deformación, la rotación, el deslizamiento, la falla frágil, la fatiga y el riesgo de instalación. Debe ser posible fabricarla con precisión, transportarla de forma segura, montarla eficientemente, apretarla correctamente e inspeccionarla sin dificultades innecesarias.
La coordinación temprana entre ingenieros estructurales, diseñadores de conexiones, fabricantes, contratistas e inspectores ayuda a reducir el retrabajo y produce una conexión que funciona según lo previsto durante toda la vida útil de la estructura de acero.
