يُعد الاتصال بين الفولاذ الإنشائي والخرسانة المسلحة من أكثر المناطق حساسية في أي مشروع صناعي أو تجاري أو بنية تحتية. فبينما توفر الهياكل الفولاذية المرونة وكفاءة عالية في نسبة القوة إلى الوزن، تمنح الأساسات الخرسانية الكتلة والصلابة والاستقرار. يعتمد الأداء العام للمبنى بشكل كبير على كيفية تفاعل هاتين المادتين معًا. وهنا يصبح تصميم واجهة الفولاذ والخرسانة تخصصًا هندسيًا حاسمًا وليس مجرد تفصيل ثانوي.
في الواقع، نادرًا ما تنشأ الأعطال من العناصر الإنشائية الرئيسية. بل تظهر المشكلات في مناطق الانتقال، مثل عدم محاذاة مسامير التثبيت، أو سماكة غير كافية لمونة الحقن، أو سوء تموضع الصفائح المدمجة، أو الهبوط التفاضلي بين الأعمدة الفولاذية والأساسات الخرسانية. إن تصميم واجهة الفولاذ والخرسانة المتقن يضمن نقل الأحمال بشكل صحيح، ودقة الأبعاد، والمتانة، والأداء طويل المدى. سواء كان المشروع منشآت صناعية ثقيلة أو مبنى فولاذي مسبق الصنع، يجب تصميم الواجهة بدقة منذ المراحل الأولى.
إن التفاعل بين الفولاذ والخرسانة ليس ميكانيكيًا فقط، بل هو إنشائي وسلوكي أيضًا. يجب أخذ اختلافات الصلابة والتمدد الحراري وانكماش الخرسانة أثناء المعالجة وتسلسل التنفيذ بعين الاعتبار. إن تصميم واجهة الفولاذ والخرسانة الجيد يدمج الحسابات الإنشائية، وضبط التفاوتات، والتنسيق بين الفرق المختلفة لتجنب التعديلات المكلفة في الموقع.
فهم تصميم واجهة الفولاذ والخرسانة في الأنظمة الإنشائية
بشكل أساسي، يتحكم تصميم واجهة الفولاذ والخرسانة في كيفية انتقال القوى من العناصر الفولاذية إلى الدعامات الخرسانية والعكس. عادةً ما ترتكز الأعمدة الفولاذية على قواعد خرسانية مسلحة، وتنقل الأحمال المحورية وعزوم الانحناء وقوى القص عبر صفائح القاعدة ومسامير التثبيت. إذا لم يتم تحديد مسار الحمل بوضوح، فقد تظهر تركيزات إجهاد موضعية تؤدي إلى تشققات أو انزلاق المسامير أو تشوهات طويلة الأمد.
يجب تقييم آليات نقل الأحمال بعناية. تنتقل أحمال الضغط المحوري من العمود الفولاذي إلى صفيحة القاعدة، ثم عبر طبقة مونة الحقن إلى الأساس الخرساني. يمكن مقاومة قوى القص بواسطة مسامير التثبيت أو مفاتيح القص أو الاحتكاك الناتج عن الوصلات المشدودة مسبقًا. جميع هذه العناصر تدخل ضمن إطار تصميم واجهة الفولاذ والخرسانة الصحيح.
كما أن التحكم في التفاوتات أمر بالغ الأهمية. تختلف تفاوتات تصنيع الفولاذ عن تفاوتات صب الخرسانة. قد تتحرك مسامير التثبيت أثناء عملية الصب. حتى انحراف بسيط بعدة مليمترات قد يسبب تأخيرًا كبيرًا في التركيب. لذلك يجب أن يتضمن تصميم واجهة الفولاذ والخرسانة هوامش تفاوت واقعية واستراتيجيات تركيب مثل قوالب المسامير والتحقق المساحي المسبق.
هناك جانب آخر يتعلق بتوافق التشوهات. فالخرسانة تتعرض للانكماش أثناء التصلب، بينما يستجيب الفولاذ فورًا للأحمال المطبقة. إذا لم تؤخذ هذه السلوكيات الزمنية في الاعتبار، فقد تتعرض الواجهة لإعادة توزيع إجهاد غير مرغوب فيه. يعالج تصميم واجهة الفولاذ والخرسانة الشامل هذه الفروقات من خلال تفاصيل إنشائية مناسبة وتسلسل تنفيذ مدروس.
أنواع واجهات الفولاذ-الخرسانة
توجد عدة تكوينات للواجهة حسب الوظيفة الإنشائية ونوع المبنى. المثال الأكثر شيوعًا هو اتصال صفيحة قاعدة العمود بالأساس الخرساني. في هذا التكوين، يتم لحام العمود الفولاذي إلى صفيحة قاعدة تنقل الأحمال إلى مسامير التثبيت، ثم عبر طبقة من مونة الحقن إلى الكتلة الخرسانية. تعتمد موثوقية هذا التفصيل على دقة تصميم واجهة الفولاذ والخرسانة لضمان توزيع متساوٍ للضغط.
واجهة شائعة أخرى تحدث بين الكمرات الفولاذية ونوى الخرسانة المسلحة في الهياكل المركبة. توضع الصفائح المدمجة أثناء صب الخرسانة، ثم يتم لحام أو تثبيت الكمرات إليها. يضمن تصميم واجهة الفولاذ والخرسانة الصحيح التموضع الدقيق والعمق الكافي للتثبيت لمقاومة قوى الشد والقص.
في المنشآت الصناعية، غالبًا ما تُثبت السلالم والمنصات وإطارات المعدات الفولاذية مباشرة في البلاطات الخرسانية. يجب أن تتحمل هذه الوصلات الاهتزازات والأحمال الديناميكية وأحيانًا الصدمات. قد يؤدي ضعف تصميم واجهة الفولاذ والخرسانة في هذه المناطق إلى تشققات أو ارتخاء بمرور الوقت.
في جميع هذه التكوينات، يبقى المبدأ واحدًا: يجب أن تنتقل القوى بسلاسة دون انتقالات حادة في الصلابة. تساهم سماكة صفيحة القاعدة، وقطر مسامير التثبيت، وتكوين الصفائح المدمجة، وتفاصيل التسليح في تحقيق تصميم واجهة الفولاذ والخرسانة فعال.
تسلسل التنفيذ والتنسيق في الواجهة
يعتمد نجاح أي مشروع إنشائي بدرجة كبيرة على تسلسل التنفيذ. حتى أفضل تصميم واجهة الفولاذ والخرسانة قد يفشل إذا كان التنسيق في الموقع ضعيفًا. تتطلب مناطق الواجهة تنسيقًا دقيقًا بين فرق الأعمال المدنية وتركيب الهياكل الفولاذية لضمان الدقة البُعدية والاستعداد الصحيح لنقل الأحمال.
قبل صب الخرسانة، يجب تثبيت قوالب مسامير التثبيت بإحكام لمنع تحركها أثناء الصب. كما ينبغي التحقق من نقاط المساحة المرجعية لضمان المناسيب والمواقع الصحيحة. يُعد هذا الفحص المسبق خطوة أساسية ضمن تصميم واجهة الفولاذ والخرسانة، حيث إن عدم محاذاة المسامير من أكثر الأخطاء شيوعًا في الموقع.
بعد وصول الخرسانة إلى المقاومة المطلوبة، يبدأ تركيب الفولاذ. خلال هذه المرحلة، يجب التحقق من استقامة الأعمدة، وعزم شد المسامير، والدعامات المؤقتة. قد يؤدي الضبط غير الصحيح إلى إدخال إجهادات غير مقصودة في النظام. يجب على المهندسين التأكد من أن التنفيذ يتوافق مع تصميم واجهة الفولاذ والخرسانة قبل البدء في تطبيق مونة الحقن.
تحدث المرحلة النهائية عند وضع مونة الحقن غير المنكمشة. فقط بعد التحقق من المحاذاة والشد المسبق يتم تطبيق المادة. في هذه اللحظة، تصبح الواجهة حاملة بالكامل. تمثل هذه المرحلة نقطة تحول حاسمة في تصميم واجهة الفولاذ والخرسانة حيث يتم تفعيل مسار نقل الأحمال بين الفولاذ والخرسانة.
الأخطاء الشائعة في التصميم والتنفيذ
على الرغم من أهميتها، غالبًا ما يتم التقليل من شأن تفاصيل الواجهة. تنشأ العديد من المشكلات الإنشائية نتيجة إهمال تصميم واجهة الفولاذ والخرسانة. من الأخطاء الشائعة أن يكون بروز مسامير التثبيت غير كافٍ، مما يمنع إحكام الربط الكامل ويقلل من موثوقية الاتصال.
مشكلة أخرى متكررة هي سماكة غير مناسبة أو توزيع غير متساوٍ لـمونة الحقن. الفراغات تحت صفائح القاعدة قد تسبب تركيزات إجهاد موضعية تؤدي إلى تشققات أو هبوط طويل الأمد. تشير هذه المشكلات عادةً إلى تنفيذ غير مكتمل لمتطلبات تصميم واجهة الفولاذ والخرسانة.
كما أن تحرك الصفائح المدمجة أثناء الصب يمثل تحديًا شائعًا. دون تثبيت صلب أو قوالب دقيقة، قد يحدث انحراف طفيف يؤدي إلى صعوبات في التركيب. لذلك فإن الفحص البُعدي الدقيق جزء أساسي من تصميم واجهة الفولاذ والخرسانة الفعال.
يُعد التمدد الحراري عاملًا آخر غالبًا ما يتم تجاهله. يتمدد الفولاذ وينكمش بدرجة أكبر من الخرسانة عند تغير درجات الحرارة. إذا لم يتم توفير سماحات مناسبة للحركة، فقد تتراكم إجهادات تقييد عند الواجهة. معالجة هذا الأمر ضمن تصميم واجهة الفولاذ والخرسانة تمنع حدوث تشققات أو مشاكل إجهاد تعب طويلة الأمد.
تصميم واجهة الفولاذ والخرسانة في المشاريع مسبقة الصنع

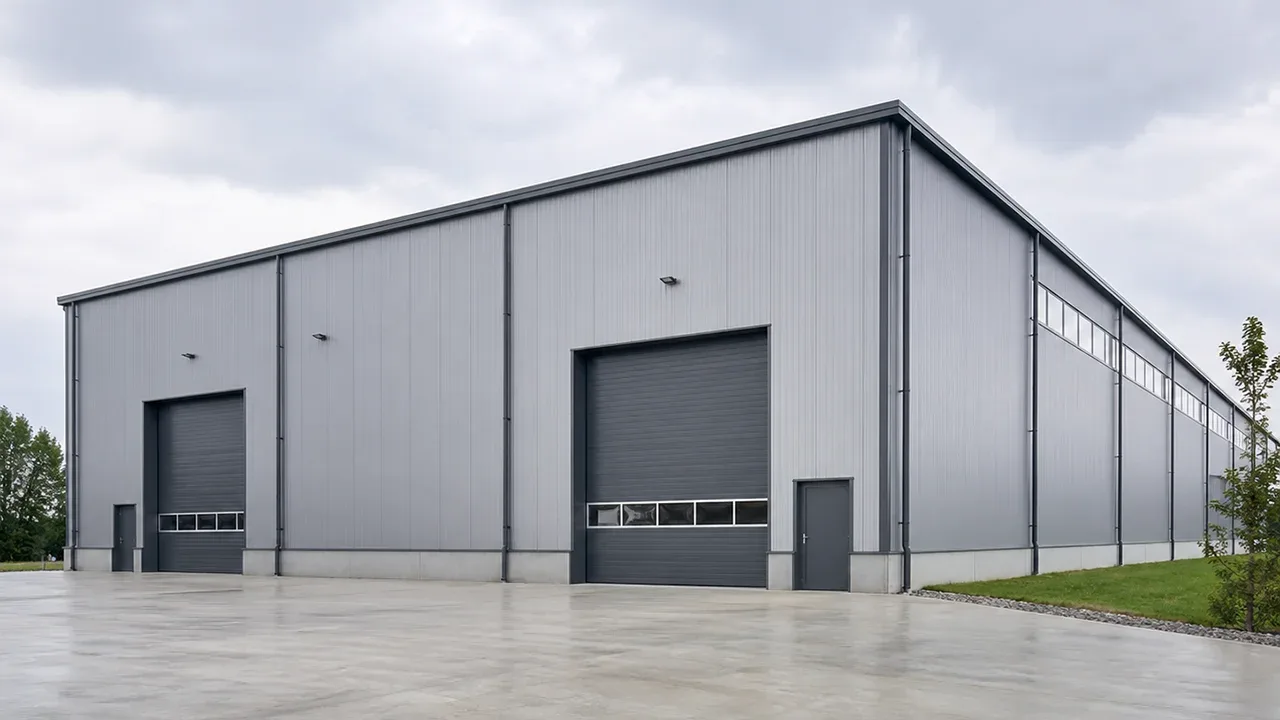

في البناء الصناعي والموديولار، تصبح دقة الواجهة أكثر أهمية. إن مبنى فولاذي مسبق الصنع يتم تصنيعه عادةً بدقة عالية داخل بيئة مصنع خاضعة للرقابة. ومع ذلك، قد تخضع الأساسات الخرسانية في الموقع لتفاوتات إنشائية. يجب إدارة الانتقال بين دقة المصنع وظروف الموقع من خلال تصميم واجهة الفولاذ والخرسانة مناسب.
تعمل المشاريع مسبقة الصنع غالبًا ضمن جداول زمنية مضغوطة. وهذا يزيد من أهمية التنسيق بين فرق التصميم والإشراف في الموقع. يجب أن تتطابق مواقع المسامير، والصفائح المدمجة، ومناسيب الأساسات بدقة مع المخططات. أي انحراف قد يؤدي إلى تأخير التركيب. لذلك فإن اعتماد استراتيجية شاملة لـتصميم واجهة الفولاذ والخرسانة أمر ضروري في الأنظمة مسبقة الصنع.
في المنشآت الصناعية ذات الأحمال العالية، يُعد التحكم في الاهتزاز عاملًا مهمًا. تتطلب قواعد المعدات تفاصيل واجهة معززة لتجنب تضخيم الأحمال الديناميكية. تشمل الحلول طبقات مونة حقن معززة، ومفاتيح قص، ومسامير مشدودة مسبقًا ضمن إطار متقدم من تصميم واجهة الفولاذ والخرسانة.
الفحص والاختبارات وضبط الجودة
يُعد ضمان الجودة أمرًا أساسيًا للتحقق من أن التنفيذ يتوافق مع النية الهندسية. تضمن اختبارات عزم شد المسامير تحقيق مستويات الشد المطلوبة. كما تتحقق اختبارات عينات مونة الحقن من مقاومة الضغط وأداء المعالجة. وتؤكد فحوصات اللحام على الصفائح المدمجة استمرارية النظام الإنشائي. جميع هذه الإجراءات تثبت سلامة تصميم واجهة الفولاذ والخرسانة.
كما أن الفحص البُعدي لا يقل أهمية. يجب استخدام أجهزة المساحة للتحقق من مناسيب صفائح القاعدة، واستقامة الأعمدة، ومحاذاة الصفائح المدمجة. قد تتضخم الانحرافات الصغيرة تحت تأثير الأحمال. يضمن إدراج نقاط فحص منهجية ضمن تصميم واجهة الفولاذ والخرسانة تحقيق تتبع ومراقبة دقيقة.
يمكن أيضًا تطبيق اختبارات غير إتلافية مثل الفحص بالموجات فوق الصوتية أو الجسيمات المغناطيسية على الوصلات الحرجة. تعزز هذه الإجراءات الثقة بأن الهيكل النهائي يعكس تصميم واجهة الفولاذ والخرسانة دون عيوب مخفية.
الأداء طويل المدى والصيانة
غالبًا ما تكون الواجهة بين الفولاذ والخرسانة مخفية جزئيًا بعد الانتهاء من البناء، لكنها تظل عنصرًا حاسمًا طوال عمر المنشأة. قد تؤثر الرطوبة، والتآكل، أو الهبوط التفاضلي على الأداء إذا لم تتم معالجتها ضمن تصميم واجهة الفولاذ والخرسانة منذ البداية.
تقلل الطلاءات الواقية على صفائح القاعدة، ومسامير التثبيت المقاومة للتآكل، وإغلاق حواف مونة الحقن من مخاطر التعرض البيئي. كما تمنع تفاصيل التصريف حول قواعد الأعمدة تجمع المياه. إن دمج هذه التدابير في تصميم واجهة الفولاذ والخرسانة يطيل عمر الخدمة ويخفض تكاليف الصيانة.
يوصى بإجراء فحص دوري لصفائح القاعدة المكشوفة وصواميل التثبيت في البيئات الصناعية. يجب التحقيق فورًا في أي علامات تشقق أو تدهور في مونة الحقن أو ارتخاء المسامير. إن متانة الهيكل لا تعتمد فقط على قوة المواد، بل على تصميم واجهة الفولاذ والخرسانة المدروس والمصحوب بخطة صيانة مستمرة.
الخلاصة
الواجهة بين الفولاذ الإنشائي والخرسانة المسلحة ليست مجرد تفصيل اتصال بسيط، بل هي منطقة أداء حاسمة تتحكم في نقل الأحمال، والاستقرار البُعدي، والمتانة، والموثوقية طويلة المدى. إن النهج الشامل في تصميم واجهة الفولاذ والخرسانة يدمج التحليل الإنشائي، وتحديد المواد، وضبط التفاوتات، وتسلسل التنفيذ، وبروتوكولات الفحص.
من تفاصيل صفائح القاعدة وتنسيق مسامير التثبيت إلى التطبيق الصحيح لـمونة الحقن وتموضع الصفائح المدمجة، يسهم كل عنصر في سلامة الهيكل. سواء في المنشآت الصناعية الثقيلة أو الأنظمة المعيارية، فإن تصميم واجهة الفولاذ والخرسانة الفعال يقلل المخاطر، ويمنع إعادة العمل المكلفة، ويضمن عمل الفولاذ والخرسانة كنظام إنشائي موحد.
إن الاستثمار في الدقة والتخطيط ضمن تصميم واجهة الفولاذ والخرسانة ليس خيارًا إضافيًا، بل ضرورة إنشائية.
