Cuando un techo debe cruzar un amplio piso de producción, una bahía de almacén, un área de mantenimiento de aeronaves o un salón público sin interrumpir el espacio inferior, las vigas simples no siempre son la respuesta más práctica. A medida que la luz se vuelve más larga, el peso del techo, la deflexión, el levantamiento por viento, la demanda de conexiones y la planificación del montaje se vuelven más difíciles de controlar. Un sistema de cercha de techo de acero resuelve este problema distribuyendo las fuerzas a través de una red de miembros conectados, en lugar de obligar a una sola viga profunda a soportar toda la carga por sí sola.

Por eso las cerchas de acero se usan ampliamente en proyectos de techos de gran luz. Ayudan a crear espacio interior abierto mientras mantienen la estructura del techo eficiente, construible y más fácil de adaptar a diferentes funciones del edificio. Los almacenes necesitan áreas de almacenamiento despejadas. Los talleres necesitan zonas de trabajo abiertas. Las fábricas pueden necesitar ventilación, servicios suspendidos, iluminación o acceso de mantenimiento. Los salones de exposición, edificios deportivos, terminales de transporte y centros logísticos suelen necesitar grandes áreas de techo con menos apoyos internos.

Una cercha de techo no se selecciona solo porque pueda cubrir una gran luz. Se selecciona porque puede equilibrar resistencia, rigidez, peso de acero, practicidad de fabricación, límites de transporte y requisitos de montaje en obra. Cuando estos factores se coordinan desde el inicio, la cercha se convierte en más que un soporte de techo. Se convierte en un sistema estructural que ayuda a que todo el edificio funcione mejor.

¿Qué Es un Sistema de Cercha de Techo de Acero?

Un sistema de cercha de techo de acero es una estructura de techo formada por miembros de acero conectados, dispuestos en formas triangulares para soportar cargas de techo a través de una luz. En lugar de depender principalmente de una sola viga maciza, una cercha divide la carga en una red de miembros que trabajan juntos. Estos miembros normalmente incluyen cordones superiores, cordones inferiores, miembros diagonales de alma, miembros verticales de alma, placas gusset, uniones atornilladas o soldadas, puntos de empalme, correas, arriostramiento de techo y apoyos.

La cercha en sí es solo una parte de la estructura completa del techo. Debe trabajar con columnas, marcos principales, correas, paneles de techo, canaletas, sistemas de arriostramiento, placas de conexión y cimentaciones. Si la cercha es fuerte pero está mal conectada al marco de soporte, el techo todavía puede desempeñarse mal. Si la cercha es eficiente pero la distribución de correas es incorrecta, los paneles de techo pueden ser difíciles de instalar o alinear. Si la cercha es estable después de la finalización, pero inestable durante el izaje, el montaje puede volverse riesgoso.

Para un contexto de ingeniería más amplio, una cercha se entiende generalmente como una estructura formada por miembros conectados, a menudo dispuestos en unidades triangulares, para que las fuerzas puedan transmitirse de manera eficiente mediante tensión y compresión. En proyectos de techado, este principio se vuelve útil porque las grandes luces pueden soportarse sin convertir cada miembro de techo en una viga maciza pesada.

Por Qué Importa la Forma Triangular

La forma triangular es la razón por la que las cerchas son eficientes. Un triángulo es estable porque su forma no se deforma fácilmente cuando se aplican fuerzas en sus juntas. En una cercha de techo, esto permite que las cargas se distribuyan a través de miembros que trabajan principalmente en tensión y compresión. Esto es diferente de una viga simple, donde el miembro normalmente resiste la carga principalmente mediante flexión.

Como la carga se comparte entre múltiples miembros, una cercha suele poder cubrir una luz más larga con una mejor relación resistencia-peso. Esto no significa que toda cercha sea automáticamente ligera o barata. El peso final del acero todavía depende de la luz, la carga del techo, la profundidad de la cercha, el diseño de conexiones, el grado del acero y los requisitos de arriostramiento. Sin embargo, la disposición triangular da a los ingenieros mayor control sobre cómo se mueven las fuerzas a través del techo.

Diferencia Entre una Cercha de Techo y una Viga de Techo Simple

Una viga de techo simple trabaja principalmente como un solo miembro largo a flexión. Cuando se aplica carga desde paneles de techo, correas o servicios suspendidos, la viga se flexiona entre apoyos. A medida que la luz aumenta, la viga puede necesitar volverse más profunda y pesada para controlar el esfuerzo y la deflexión.

Una cercha de techo funciona de manera diferente. Divide la luz en una serie de paneles triangulares más pequeños. El cordón superior, el cordón inferior y los miembros de alma comparten la carga. Algunos miembros pueden trabajar principalmente en compresión, mientras otros trabajan principalmente en tensión. Esto hace que la cercha sea útil cuando el techo debe cubrir una zona amplia, pero aun así mantenerse práctico para fabricar, transportar y montar.

Para edificios industriales y comerciales grandes, la diferencia es importante. Una viga profunda puede parecer simple, pero puede volverse pesada, costosa y difícil de manejar. Una cercha puede requerir más miembros y más conexiones, pero puede reducir la profundidad innecesaria de acero y ofrecer mejor control sobre el rendimiento de gran luz.

Dónde se Usan Comúnmente los Sistemas de Cercha de Techo de Acero

Las cerchas de techo de acero se usan cuando el techo debe soportar grandes áreas, reducir columnas internas o coordinarse con funciones exigentes del edificio. Los mejores casos de uso suelen ser edificios donde el espacio interior abierto importa tanto como la resistencia estructural.

Edificios Industriales y Talleres

Los edificios industriales suelen necesitar sistemas de techo que dejen el piso inferior lo más abierto posible. Talleres de fabricación, instalaciones de reparación, talleres de maquinaria, naves de producción y cobertizos industriales pueden necesitar bahías de trabajo amplias, acceso vehicular, movimiento de equipos, rutas de ventilación, iluminación superior o sistemas de extracción. Un techo de cercha puede apoyar estas necesidades al cubrir el área de trabajo mientras mantiene flexible la distribución interior.

En los talleres, la profundidad y el espaciamiento de la cercha deben coordinarse con el despeje de equipos. Un techo que es estructuralmente eficiente, pero bloquea ductos de ventilación, iluminación, despeje de grúas o acceso de mantenimiento, puede crear problemas operativos. Por eso el diseño de cerchas industriales debe comenzar con el uso real del edificio, no solo con la luz del techo.

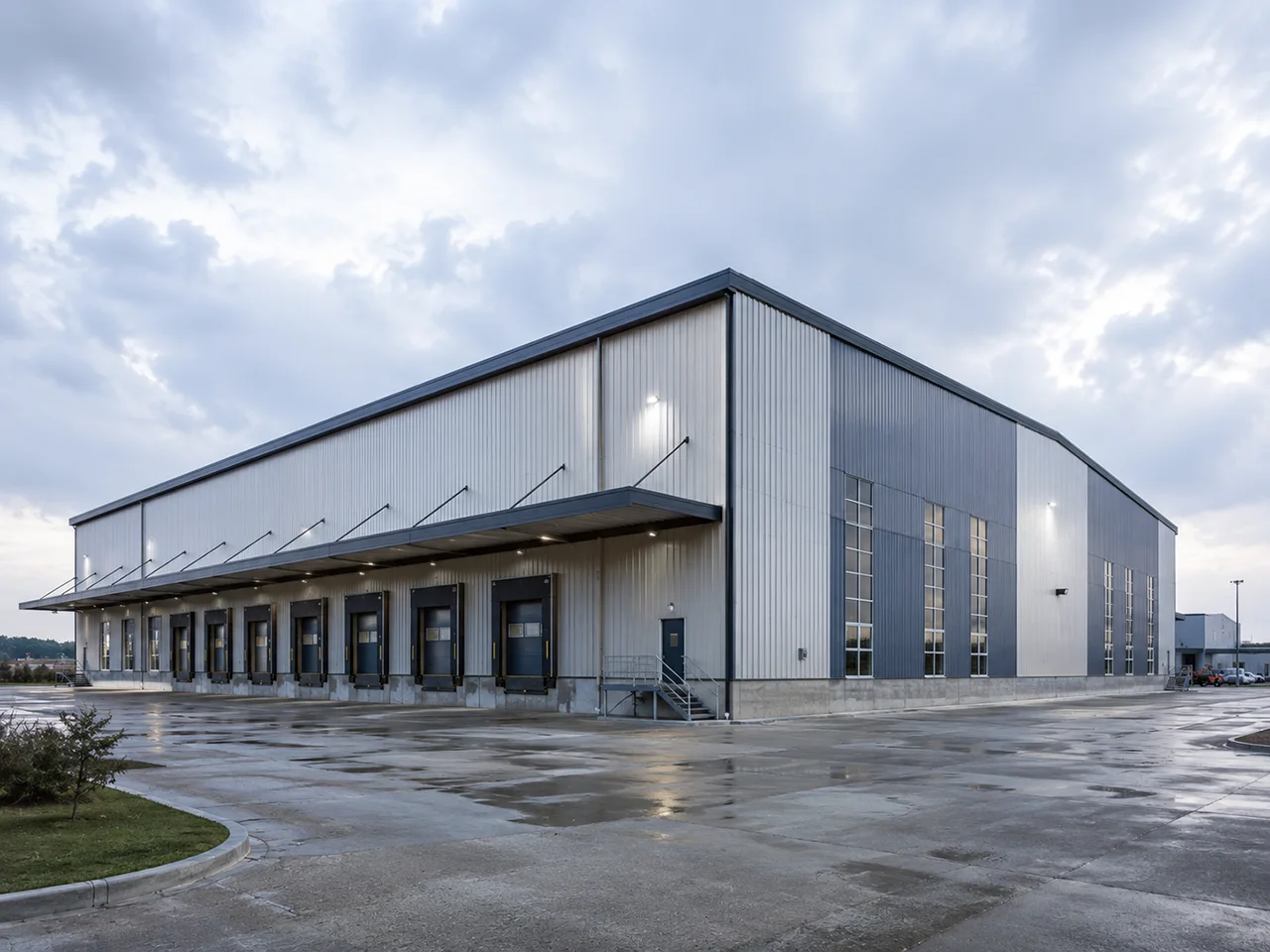

Almacenes y Edificios Logísticos

Los almacenes y edificios logísticos se benefician del espacio interior abierto. La distribución de estanterías, rutas de montacargas, zonas de preparación, puertas de carga y altura de almacenamiento dependen de la estructura del edificio. Un techo de cercha de acero puede reducir la necesidad de apoyos internos, facilitando la planificación de zonas de almacenamiento flexibles y una circulación eficiente.

Sin embargo, una gran luz por sí sola no siempre es la mejor respuesta. Las cerchas muy largas pueden aumentar el tonelaje de acero, la demanda de conexiones, la dificultad de izaje y la complejidad del transporte. Un techo de almacén práctico equilibra luz, espaciamiento de columnas, profundidad de cercha, pendiente del techo y método de instalación. El objetivo no es simplemente hacer que el techo sea lo más ancho posible. El objetivo es apoyar la operación del almacén con el ritmo estructural correcto.

Edificios Comerciales y Públicos de Gran Luz

Los edificios comerciales y públicos suelen usar cerchas cuando tanto el espacio abierto como la expresión del techo son importantes. Salas deportivas, centros de exposición, terminales de transporte, recintos para eventos, showrooms y edificios públicos pueden necesitar grandes áreas de techo con menos columnas. Un sistema de cercha de techo de acero puede proporcionar la luz requerida mientras también soporta diseños de cielo raso, iluminación, tratamientos acústicos, señalización, control de humo y servicios de techo.

En estos edificios, el diseño de la cercha también puede afectar la apariencia. La cercha puede quedar oculta sobre un cielo raso, expuesta como elemento arquitectónico o integrada con una geometría de techo curva. Esto hace que la coordinación entre ingenieros estructurales, arquitectos y equipos de servicios del edificio sea especialmente importante.

Proyectos Especiales de Techo

Algunos proyectos de techo requieren soluciones especiales de cercha. Los hangares de aeronaves pueden necesitar aberturas libres muy amplias. Los patios cubiertos pueden necesitar grandes luces de techo con mínimo apoyo interno. Los corredores industriales, marquesinas, zonas de transferencia y edificios de proceso pueden requerir cerchas que se adapten a geometrías inusuales o conecten diferentes sistemas estructurales.

Los proyectos especiales de techo suelen exigir una planificación más cuidadosa de transporte, empalmes, apoyo temporal y secuencia de montaje. Una cercha que funciona bien en el cálculo todavía debe poder fabricarse, entregarse, izarse, alinearse y arriostrarse de manera segura en obra.

Componentes Principales de un Sistema de Cercha de Techo de Acero

Un techo de cercha está formado por varios componentes que deben trabajar juntos. Cada parte tiene un papel diferente en transportar cargas, estabilizar el techo, soportar el revestimiento y transferir fuerzas hacia el marco del edificio.

Cordón Superior y Cordón Inferior

El cordón superior es el miembro superior de la cercha. Normalmente sigue la pendiente o el perfil del techo y recibe cargas de las correas u otros miembros de soporte del techo. Según el tipo de cercha y la condición de carga, el cordón superior suele llevar compresión, aunque el comportamiento de las fuerzas puede variar en sistemas más complejos.

El cordón inferior es el miembro inferior de la cercha. Ata la cercha y ayuda a completar el triángulo estructural. En muchas cerchas de techo, el cordón inferior lleva tensión bajo carga gravitacional típica. También puede soportar cielos rasos, iluminación, colgadores de servicios o sistemas de acceso si estas cargas se incluyen en el diseño. Estas cargas adicionales nunca deben añadirse casualmente después de que la cercha ya ha sido finalizada.

Miembros de Alma

Los miembros de alma son los miembros diagonales y verticales entre los cordones superior e inferior. Dividen la cercha en paneles triangulares más pequeños y ayudan a transferir fuerza mediante tensión y compresión. Su disposición afecta la rigidez de la cercha, el peso de acero, la complejidad de fabricación y el diseño de conexiones.

El diseño de miembros de alma debe considerar más que el cálculo de fuerzas. Los ángulos de los miembros afectan el detalle de conexiones. Los miembros de alma largos y esbeltos pueden requerir verificaciones de pandeo. Los patrones repetidos de alma pueden mejorar la eficiencia de fabricación. Las almas mal dispuestas pueden crear detalles de nodo difíciles, acceso incómodo para pernos o peso de acero innecesario.

Placas Gusset y Conexiones de Cercha

Las placas gusset y los detalles de conexión son críticos porque las fuerzas de la cercha se encuentran en los nodos. Un miembro de cercha puede estar correctamente dimensionado, pero si el nodo es débil, está desalineado o es difícil de ensamblar, el sistema puede perder eficiencia. Las uniones atornilladas y soldadas deben diseñarse para las fuerzas reales que se mueven a través de la cercha.

El detalle de conexiones incluye espesor de placa, diámetro de pernos, espaciamiento de agujeros, tamaño de soldadura, distancia al borde, acceso para apriete y tolerancia de montaje. En techos de gran luz, pequeños errores de conexión pueden crear grandes problemas en obra. Son esenciales planos de taller precisos, control de fabricación e inspección.

Correas y Soporte del Revestimiento de Techo

Las correas se apoyan sobre las cerchas o se conectan a ellas y soportan el revestimiento del techo. Transfieren las cargas de los paneles de techo al sistema de cercha y ayudan a definir la alineación de los paneles. El espaciamiento de correas afecta el rendimiento de las láminas de techo, la resistencia al levantamiento por viento, el soporte de aislamiento, la distribución de fijaciones y la velocidad de instalación.

Las correas también deben coordinarse con tragaluces, respiraderos de humo, aberturas de techo, canaletas, paneles solares y acceso de mantenimiento. Si las correas se tratan como un detalle tardío, el techo puede sufrir desalineación de paneles, fijación incómoda o integración difícil de servicios.

Arriostramiento de Techo y Miembros de Estabilidad

Un techo de cercha necesita estabilidad lateral. Las cerchas individuales pueden ser fuertes en su propio plano, pero vulnerables al movimiento lateral, torsión o inestabilidad si no están arriostradas correctamente. El arriostramiento de techo, arriostramiento cruzado, miembros de amarre y sistemas de restricción lateral ayudan a mantener las cerchas alineadas y estables.

Esto es especialmente importante durante el montaje. Un techo completo puede ser estable después de instalar correas, arriostramiento y revestimiento, pero las cerchas individuales pueden ser inestables mientras se izan o antes de completar el arriostramiento permanente. El arriostramiento temporal y una secuencia clara de izaje forman parte de una construcción segura de cerchas.

Cómo se Mueven las Cargas a Través de un Sistema de Cercha de Techo de Acero

El rendimiento de un sistema de cercha de techo de acero depende de una ruta de carga clara. Las cargas del techo deben moverse desde el revestimiento hacia miembros secundarios, luego hacia la cercha, después hacia los marcos o columnas de soporte, y finalmente hacia la cimentación. Si esta ruta no es clara, las fuerzas pueden concentrarse en áreas inesperadas.

Transferencia de Carga Vertical

Las cargas verticales normalmente comienzan en la superficie del techo. Paneles de techo, aislamiento, actividad de mantenimiento, carga de lluvia, carga de nieve donde aplique, servicios suspendidos, paneles solares y equipos montados sobre el techo añaden demanda al techo. Estas cargas son soportadas primero por láminas o paneles de techo, luego por correas, y después se transfieren a nodos, cordones o puntos de apoyo de la cercha.

Desde la cercha, las cargas se mueven hacia columnas, marcos de pórtico, marcos de muro u otros apoyos primarios. Luego las fuerzas pasan por placas base, pernos de anclaje y cimentaciones. Una cercha fuerte no es suficiente si el marco de soporte, las conexiones y la cimentación no pueden recibir la carga correctamente.

Levantamiento por Viento y Fuerzas Laterales

Los techos grandes también enfrentan levantamiento por viento y fuerzas laterales. El viento puede tirar hacia arriba del revestimiento del techo, empujar contra los muros y crear zonas de succión cerca de bordes y esquinas. Estas fuerzas deben transferirse a través de láminas de techo, fijaciones, correas, miembros de cercha, arriostramiento de techo, arriostramiento de muro y marcos de soporte.

El comportamiento del viento es especialmente importante para techos de gran luz porque la superficie es grande. Si el levantamiento no se controla, los paneles de techo, correas, conexiones o miembros de arriostramiento pueden quedar sobrecargados. Por lo tanto, el diseño de cerchas debe coordinarse con todo el sistema de estabilidad lateral, no solo con los cálculos de carga gravitacional.

Por Qué el Control de Deflexión Es Crítico

Una cercha puede ser lo suficientemente fuerte para evitar fallas, pero aun así deflectarse demasiado para el uso práctico. La deflexión excesiva puede afectar el drenaje del techo, la alineación del revestimiento, cielos rasos, tragaluces, soportes de equipos, canaletas o detalles de impermeabilización. En edificios comerciales, el movimiento visible del techo también puede afectar los acabados y la comodidad de los usuarios.

El control de deflexión se vuelve más importante a medida que aumenta la luz. Los ingenieros deben verificar no solo la resistencia última, sino también la capacidad de servicio. El techo debe permanecer alineado, drenar correctamente, soportar servicios de manera segura y mantener usabilidad a largo plazo bajo condiciones normales de operación.

“`html id=”es-part-2-steel-roof-truss-system”

Tipos Comunes de Cerchas de Techo de Acero

Diferentes proyectos de techado usan diferentes formas de cercha. La elección correcta depende de la luz, la pendiente del techo, el tipo de carga, los requisitos de cielo raso, el método de fabricación, los límites de transporte y la intención arquitectónica. Un tipo de cercha que funciona bien para un almacén puede no ser ideal para una sala deportiva, hangar o techo de terminal público.

Cerchas Pratt y Warren para Techos Industriales

Las cerchas Pratt y Warren son comunes en techos industriales porque usan patrones de alma claros y repetibles. Esto las hace prácticas para almacenes, talleres, edificios de producción y sistemas de techo con bahías estructurales repetidas. Su geometría puede ser eficiente, pero el rendimiento final aún depende de los detalles de conexión, la profundidad de la cercha, el dimensionamiento de miembros y la distribución del arriostramiento.

Estas cerchas suelen seleccionarse cuando el proyecto necesita un equilibrio entre eficiencia estructural y practicidad de fabricación. La geometría repetida del alma puede simplificar el corte, la soldadura, el perforado y la inspección. También puede hacer que el ensamblaje en obra sea más predecible cuando los segmentos de cercha deben empalmarse antes del izaje.

Cerchas Fink y Howe para Aplicaciones de Techo Más Ligeras

Las cerchas Fink y Howe pueden usarse donde la carga del techo, la luz y las condiciones de pendiente se ajustan a su disposición de alma. A menudo son más adecuadas para luces pequeñas a medianas, sistemas de techo más ligeros o proyectos donde el perfil del techo se beneficia de su geometría. En estos casos, pueden proporcionar soporte eficiente sin tamaño excesivo de miembros.

Sin embargo, no deben seleccionarse solo porque la forma parezca familiar. Los techos industriales pueden incluir servicios suspendidos, cargas de mantenimiento, paneles solares, equipos HVAC o revestimiento pesado. Si estas cargas no se consideran temprano, una disposición de cercha más ligera puede necesitar rediseño o refuerzo más adelante.

Cerchas Curvas y de Forma Especial para Techos Arquitectónicos

Las cerchas curvas, bowstring y de forma especial suelen usarse cuando el techo debe apoyar objetivos tanto de ingeniería como arquitectónicos. Salas deportivas, terminales, centros de exposición, edificios públicos, entradas cubiertas y marquesinas largas pueden usar estos sistemas para crear grandes luces con una forma de techo más expresiva.

El desafío es que las cerchas de forma especial suelen requerir un control de fabricación más estricto. Los miembros curvos, ángulos de nodo no estándar, asientos de correas complejos e interfaces de revestimiento personalizadas pueden aumentar el trabajo de detallado. Estos sistemas pueden desempeñarse muy bien, pero necesitan una fuerte coordinación entre equipos de ingeniería, fabricación, entrega y montaje.

Por Qué las Cerchas de Techo de Acero Funcionan Bien para Techos de Gran Luz

Una cercha de acero es valiosa porque utiliza la geometría para mejorar el rendimiento del techo. En lugar de hacer que cada miembro sea más grande, la cercha divide la luz en una serie de rutas de fuerza conectadas. Esto ayuda a que el techo soporte la carga de manera eficiente mientras conserva el espacio abierto debajo.

Relación Resistencia-Peso Eficiente

Una ventaja importante de las cerchas es su eficiencia de resistencia-peso. Una viga maciza debe resistir flexión a través de toda la luz, lo que puede requerir gran profundidad y acero pesado a medida que aumenta la luz. Una cercha distribuye la fuerza a través de cordones y miembros de alma, permitiendo colocar acero donde más contribuye al rendimiento estructural.

Esta eficiencia puede reducir peso innecesario de miembros, pero no elimina la necesidad de un diseño cuidadoso. Una cercha más ligera con conexiones complicadas puede no ser más barata ni más fácil de construir. La mejor cercha equilibra tonelaje de acero, simplicidad de conexión, precisión de fabricación y practicidad de montaje.

Menos Columnas Internas

Las cerchas de gran luz pueden reducir el número de columnas internas necesarias debajo del techo. Esto es valioso en almacenes, talleres, fábricas, edificios de mantenimiento vehicular, salas deportivas y espacios públicos donde el área de piso debe permanecer abierta y flexible.

Menos columnas pueden mejorar la distribución de almacenamiento, el flujo de producción, el acceso a equipos, la circulación vehicular y las líneas de visión. Sin embargo, reducir columnas suele aumentar la demanda sobre la cercha de techo, los marcos de soporte, las cimentaciones y el equipo de montaje. El diseño debe equilibrar espacio abierto con economía estructural.

Mejor Coordinación con Servicios de Techo

Los techos de gran luz suelen soportar muchos servicios. Iluminación, tuberías de protección contra incendios, ductos de ventilación, extractores, respiraderos de humo, tragaluces, bandejas de cables, paneles solares, sistemas de cielo raso y pasarelas de mantenimiento pueden interactuar con el techo de cercha. Si estos sistemas se coordinan temprano, la cercha puede incluir puntos de soporte adecuados y evitar cambios innecesarios en obra.

La coordinación tardía de servicios puede crear problemas. Un ducto puede entrar en conflicto con miembros de alma. Una abertura de techo puede interrumpir las correas. Una plataforma suspendida puede añadir carga a un miembro que no fue diseñado para ello. Una buena coordinación ayuda a que la estructura del techo soporte la operación real del edificio.

Adaptabilidad para Bahías Repetidas

Las cerchas de acero funcionan bien cuando un edificio usa bahías estructurales repetidas. Almacenes, talleres, edificios logísticos, cobertizos industriales y naves de producción suelen repetir el mismo ritmo de techo a lo largo del edificio. Esta repetición puede simplificar la fabricación, el marcado, el embalaje, la entrega y el montaje.

Las cerchas repetidas también facilitan la revisión futura. Si el edificio luego necesita una ampliación, instalación solar, actualización de servicios o modificación de una bahía, los ingenieros pueden evaluar la lógica de cercha existente de forma más sistemática cuando la estructura original está bien documentada.

Factores de Diseño que Afectan el Rendimiento de la Cercha de Techo de Acero

El éxito de un sistema de cercha de techo de acero depende de decisiones de diseño tomadas antes de que comience la fabricación. La luz, profundidad, pendiente del techo, diseño de conexiones, transporte, método de montaje, exposición a corrosión y acceso de mantenimiento influyen en el rendimiento a largo plazo.

Longitud de Luz y Profundidad de Cercha

La longitud de luz tiene un efecto directo en el diseño de la cercha. Las luces más largas normalmente requieren mayor profundidad de cercha, cordones más fuertes, diseño más cuidadoso de miembros de alma o control de deflexión más estricto. Una cercha más profunda puede mejorar la eficiencia, pero también puede reducir el despeje del cielo raso, aumentar la altura de transporte o complicar la coordinación arquitectónica.

La profundidad correcta de la cercha no se elige solo mediante una regla fija. Depende de la carga del techo, la luz, la condición de apoyo, los requisitos de servicios, los límites de transporte y el espacio disponible dentro del edificio. Un techo que parece eficiente en cálculo puede volverse impráctico si no puede transportarse o izarse con seguridad.

Pendiente del Techo, Drenaje y Distribución del Revestimiento

La pendiente del techo afecta el drenaje, la distribución de láminas de techo, el rendimiento de canaletas, los detalles de aislamiento y la impermeabilización a largo plazo. Si la pendiente es demasiado baja o está mal coordinada, el agua de lluvia puede acumularse en el techo, aumentar el riesgo de filtraciones o sobrecargar zonas seleccionadas de canaletas.

La geometría de la cercha debe trabajar con el sistema de revestimiento del techo. Los asientos de correas, longitudes de paneles, tragaluces, respiraderos, líneas de fijación y penetraciones de techo deben coordinarse con la distribución de la cercha. Una cercha fuerte todavía puede crear problemas de techo si el sistema de revestimiento es difícil de instalar o mantener.

Diseño de Conexiones y Precisión de Nodos

El rendimiento de la cercha depende fuertemente de la precisión de los nodos. Las cargas se mueven a través de las juntas donde se encuentran cordones y miembros de alma. Si las placas gusset son demasiado delgadas, los patrones de pernos son difíciles, el acceso de soldadura es pobre o los agujeros están desalineados, la cercha puede volverse difícil de ensamblar y menos confiable en servicio.

Un buen detalle de nodos considera condiciones reales de fabricación y montaje. Los trabajadores necesitan acceso para apretar pernos. Las soldaduras necesitan preparación e inspección adecuadas. Las placas de empalme deben ajustar. Las marcas de miembros deben ser claras. El diseño de conexiones debe apoyar tanto la resistencia estructural como el flujo de trabajo real de construcción.

Límites de Transporte y Montaje

Las cerchas largas pueden no transportarse en una sola pieza. Pueden necesitar fabricarse en segmentos, entregarse al sitio, ensamblarse en el suelo y luego izarse en posición. Las ubicaciones de empalme afectan las fuerzas de los miembros, la alineación, la planificación de grúa y la velocidad de montaje.

Los puntos de izaje también deben planificarse cuidadosamente. Una cercha puede estar diseñada para cargas finales de techo, pero el izaje crea condiciones temporales de fuerza que son diferentes de la estructura completada. El arriostramiento temporal, el diseño de aparejos, el acceso de grúa y el espacio de ensamblaje en obra deben revisarse antes de que comience el montaje.

Protección contra Corrosión y Entorno

El entorno circundante afecta la protección del acero. Edificios costeros, instalaciones químicas, cobertizos agrícolas, edificios de almacenamiento de alta humedad, zonas de escape industrial e instalaciones de procesamiento de alimentos pueden requerir cada uno estrategias de recubrimiento diferentes. La preparación de superficie, imprimación, sistema de pintura, galvanizado, acceso de mantenimiento y detalles de drenaje afectan la durabilidad.

La protección contra corrosión no debe tratarse como un paso cosmético final. Forma parte del rendimiento a largo plazo del sistema de techo. Una cercha difícil de inspeccionar, repintar o mantener puede crear costos futuros incluso si la estructura inicial es fuerte.

Sistema de Cercha de Techo de Acero y Consideraciones de Costo del Proyecto

Las decisiones de costo para un techo de cercha rara vez son simples. Una cercha no es automáticamente más barata o más cara que otro sistema de estructura de techo. El costo final de la estructura de techo de acero depende de la luz, profundidad de cercha, tonelaje de acero, cantidad de conexiones, complejidad de fabricación, sistema de recubrimiento, método de transporte, equipo de izaje, revestimiento de techo y tiempo de instalación.

Una cercha más profunda puede reducir el peso de acero al mejorar la eficiencia estructural, pero también puede aumentar la altura de fabricación, la dificultad de transporte o la complejidad de conexiones. Una cercha más simple puede ser más fácil de fabricar, pero puede requerir miembros más pesados. Los segmentos grandes soldados en taller pueden reducir el trabajo en obra, pero pueden crear límites de entrega e izaje. Las secciones atornilladas más pequeñas pueden ser más fáciles de transportar, pero pueden aumentar la mano de obra de ensamblaje en obra.

La mejor decisión de costo normalmente no es solo el menor peso de acero. Es la solución que equilibra material, fabricación, transporte, montaje, seguridad, mantenimiento y función del edificio. Un techo de cercha debe evaluarse como un sistema completo, no solo como un número de tonelaje.

Consideraciones de Fabricación y Montaje

Un buen diseño de cercha todavía necesita fabricación precisa y un plan de montaje seguro. Las cerchas de gran luz pueden volverse difíciles en obra si los planos de taller, detalles de empalme, marcas de miembros, puntos de izaje y arriostramiento temporal no se coordinan temprano.

Precisión de Fabricación en Taller

La fabricación en taller incluye corte, perforado, soldadura, preparación de placas gusset, ensamblaje de prueba, marcado de miembros, tratamiento superficial, recubrimiento e inspección de calidad. Debido a que muchos miembros de cercha se encuentran en nodos, pequeños errores de fabricación pueden crear grandes problemas de alineación durante el ensamblaje.

Los planos de taller precisos son esenciales. Deben mostrar claramente longitudes de miembros, posiciones de agujeros, espesores de placas, detalles de soldadura, ubicaciones de empalme y marcas de montaje. Cuando la fabricación está bien controlada, el ensamblaje en obra se vuelve más rápido, seguro y predecible.

Planificación de Empalmes y Transporte

Las cerchas largas suelen necesitar dividirse en secciones transportables. La planificación de empalmes afecta resistencia, alineación, mano de obra en obra y secuencia de izaje. Un empalme debe ubicarse donde pueda transferir fuerzas de manera segura y seguir siendo práctico para que los trabajadores lo ensamblen en obra.

La planificación de transporte debe considerar límites de carretera, longitud de miembros, orden de embalaje, protección del recubrimiento, espacio de descarga y almacenamiento en obra. Una mala planificación de transporte puede dañar miembros, confundir la secuencia de montaje o retrasar la instalación incluso cuando el diseño de la cercha es correcto.

Izaje, Arriostramiento Temporal y Estabilidad en Obra

Las cerchas pueden ser vulnerables durante el izaje. Pueden torcerse, balancearse o deformarse si se izan desde puntos deficientes o si falta arriostramiento temporal. El techo final puede ser estable solo después de instalar correas, arriostramiento permanente y revestimiento de techo.

Los equipos de obra necesitan un plan de montaje claro. Este plan debe definir puntos de izaje, posiciones de grúa, apoyos temporales, secuencia de arriostramiento, acceso de trabajo, límites climáticos y puntos de inspección. El montaje seguro forma parte del sistema estructural, no es una idea separada de último momento.

Coordinación con Paneles de Techo y Correas

Los paneles de techo y las correas deben coincidir con la distribución de la cercha. El espaciamiento de correas afecta soporte de paneles, líneas de fijación, resistencia al levantamiento por viento, soporte de aislamiento y velocidad de instalación. Las aberturas de techo para tragaluces, respiraderos de humo, extractores o acceso de mantenimiento deben coordinarse antes de la fabricación.

Si los paneles de techo y las correas se coordinan tarde, el proyecto puede enfrentar cortes, parches, estructura adicional o problemas de impermeabilización. La coordinación temprana ayuda a que el techo funcione como un sistema limpio y completo.

Errores Comunes en Proyectos de Cerchas de Techo de Acero

Muchos problemas de techos con cerchas provienen de fallas de coordinación más que de acero débil. Una cercha puede ser fuerte en el cálculo, pero aun así crear costos, retrasos o problemas de mantenimiento si las cargas, conexiones, secuencia de montaje y servicios de techo no se planifican correctamente.

Elegir una Cercha Solo por la Luz

La luz es importante, pero no es el único factor. La carga del techo, deflexión, complejidad de conexiones, límites de transporte, método de montaje, pendiente del techo, integración de servicios, protección contra corrosión y costo afectan la elección correcta de cercha. Una cercha seleccionada solo porque puede cubrir una gran luz puede no ser el mejor sistema para el proyecto.

Ignorar las Cargas de Equipos de Techo

Paneles solares, unidades HVAC, respiraderos de humo, ductos, soportes de tuberías, cielos rasos suspendidos, sistemas de iluminación y pasarelas de mantenimiento pueden añadir cargas al techo. Si se añaden después de completar el diseño de la cercha, el techo puede necesitar refuerzo, rediseño o modificación incómoda en obra.

Mal Detalle de Nodos y Placas Gusset

Los nodos son donde se encuentran las fuerzas de la cercha. Un detalle deficiente de placas gusset, conflictos de pernos, acceso débil para soldadura, alineación incorrecta de agujeros o espesor insuficiente de placas pueden crear graves problemas de fabricación y obra. Un buen diseño de nodos apoya tanto la transferencia de carga como el ensamblaje práctico.

Planificación Débil de Estabilidad Temporal

Una cercha puede ser estable después de que el techo esté completo, pero inestable durante el montaje. El arriostramiento temporal, la secuencia de izaje, el ensamblaje en suelo, la planificación de grúa y el acceso de trabajadores deben definirse antes de la instalación. Una planificación débil de estabilidad temporal puede crear riesgos de seguridad y problemas de alineación.

Cambios Tardíos en Aberturas o Tragaluces

Las aberturas de techo afectan correas, espaciamiento de cerchas, arriostramiento, revestimiento, impermeabilización y transferencia de carga. Los cambios tardíos en tragaluces, respiraderos de humo, ductos o escotillas de techo pueden interrumpir la distribución estructural y crear retrabajo. Estos elementos deben coordinarse temprano con los equipos de ingeniería y revestimiento de techo.

Cómo Evaluar un Sistema de Cercha de Techo de Acero para un Proyecto

Antes de elegir un sistema de cercha de techo de acero, los propietarios de proyectos e ingenieros deben evaluar el techo como un sistema estructural y constructivo completo. La mejor cercha no siempre es la más profunda, ligera o barata. Es la que se ajusta a la luz, la demanda de carga, el uso del edificio, la condición del sitio y las necesidades de mantenimiento a largo plazo.

• Función del edificio: Definir si el proyecto es un almacén, taller, fábrica, hangar, sala deportiva, edificio logístico o instalación pública.
• Luz libre requerida: Hacer coincidir la cercha con distribución de almacenamiento, flujo de producción, acceso vehicular, despeje de equipos y requisitos de espacio público.
• Pendiente del techo y drenaje: Revisar flujo de agua de lluvia, ubicación de canaletas, valles de techo, bajantes y acceso de mantenimiento.
• Carga muerta y carga viva: Incluir paneles de techo, aislamiento, correas, cargas de mantenimiento, sistemas de cielo raso y cargas de servicios.
• Levantamiento por viento: Verificar revestimiento de techo, fijaciones, correas, conexiones de cercha, arriostramiento de techo y marcos de soporte.
• Carga de nieve donde aplique: Confirmar requisitos del código local y efectos de acumulación en regiones más frías.
• Servicios suspendidos: Identificar temprano iluminación, tuberías contra incendios, ductos, bandejas de cables, cielos rasos y sistemas de acceso.
• Equipos montados en techo: Revisar paneles solares, unidades HVAC, extractores, respiraderos de humo y plataformas de mantenimiento.
• Espaciamiento de correas: Coordinar con luz de lámina de techo, resistencia al levantamiento por viento, aislamiento y distribución de fijaciones.
• Profundidad de cercha y despeje de cielo raso: Equilibrar eficiencia estructural con espacio utilizable debajo del techo.
• Límites de fabricación: Considerar longitud de miembros, placas gusset, soldadura en taller, acceso de pernos e inspección de calidad.
• Ruta de transporte: Revisar longitud de envío, secuencia de embalaje, protección del recubrimiento, descarga y almacenamiento en obra.
• Acceso de grúa: Confirmar puntos de izaje, posición de grúa, espacio de obra, ensamblaje en suelo y condiciones climáticas.
• Arriostramiento temporal: Planificar la estabilidad antes de que el arriostramiento permanente del techo y las correas estén completos.
• Protección contra corrosión: Hacer coincidir la estrategia de recubrimiento o galvanizado con el ambiente del edificio.
• Expansión futura o planificación solar: Considerar cargas de techo posteriores, bahías adicionales, actualizaciones de servicios y acceso de mantenimiento.

Conclusión: Una Buena Cercha de Techo Es un Sistema de Techado Completo

Un sistema de cercha de techo de acero no es solo un marco triangular. Es un sistema coordinado de soporte de techo que incluye ruta de carga, correas, arriostramiento, conexiones, fabricación, transporte, montaje y planificación de mantenimiento. Cuando estas partes trabajan juntas, el techo puede cubrir grandes luces mientras sigue siendo práctico de construir y confiable de usar.

El mejor diseño de cercha no siempre es la opción más profunda, ligera o barata. Es el sistema que se ajusta a la luz, la carga del techo, la función del edificio, las restricciones del sitio y el uso futuro. Cuando se planifica temprano, un techo de cercha de acero puede soportar grandes espacios, reducir obstrucciones internas, simplificar bahías repetidas y dar al edificio valor estructural a largo plazo.
