Les charges concentrées pénètrent rarement dans un élément en acier de manière parfaitement uniforme. Les réactions d’appui, les charges d’équipements, les assemblages résistant au moment, les réactions de ponts roulants et d’autres forces localisées peuvent introduire des contraintes élevées dans une zone relativement petite d’une poutre ou d’un poteau. Dans de nombreux cas, l’élément dans son ensemble possède une capacité suffisante en flexion et en cisaillement, tandis que l’âme, la semelle ou la zone d’assemblage reste vulnérable à la plastification locale, à l’écrasement, au flambement ou à la déformation.
C’est là que la conception des raidisseurs de poutres devient importante. Au lieu d’augmenter la taille d’une poutre entière pour résoudre un problème local, des plaques raidisseuses positionnées stratégiquement peuvent renforcer la zone de transfert des charges et améliorer la stabilité. Selon l’application, les raidisseurs peuvent renforcer les âmes des poutres au niveau des appuis, stabiliser les panneaux d’âme de grande hauteur, transférer des charges concentrées, renforcer les zones d’assemblage des poteaux ou soutenir les assemblages résistant au moment par platine d’about.
Une conception pratique doit donc prendre en compte bien plus que l’épaisseur de la plaque. Le cheminement des charges, la géométrie du raidisseur, le comportement de l’âme et des semelles, les soudures, l’accès pour la fabrication, la résistance au flambement et la séquence d’installation influencent tous l’efficacité du détail final.
Qu’est-ce qu’un raidisseur de poutre ?
Un raidisseur de poutre est une plaque d’acier ou un élément structurel fixé à l’âme, à la semelle ou aux deux afin de renforcer une partie localisée d’un élément en acier. Les raidisseurs sont généralement positionnés aux endroits où des forces concentrées pénètrent dans l’élément ou lorsqu’une âme élancée nécessite une stabilité supplémentaire.
Plutôt que d’augmenter uniformément la capacité sur toute la longueur de l’élément, les raidisseurs de poutres renforcent des zones sélectionnées où l’âme ou la semelle existante seule peut ne pas fournir une résistance suffisante.
Les applications typiques comprennent les zones d’appui, les charges ponctuelles importantes, les poutres reconstituées de grande hauteur, les assemblages poutre-poteau résistant au moment, les éléments supportant des ponts roulants et les assemblages par platine d’about.
Pourquoi les âmes minces des poutres nécessitent un renforcement local
Les poutres en acier modernes peuvent atteindre une grande efficacité structurelle en concentrant une grande partie de leur résistance à la flexion dans les semelles tout en utilisant une âme comparativement mince pour transférer le cisaillement. Cependant, aux emplacements des charges concentrées, cette âme mince peut être exposée à des états limites localisés tels que la plastification de l’âme et l’écrasement de l’âme. Les dispositions de conception de l’AISC traitent spécifiquement des effets des forces concentrées dans les âmes, et les recherches sur les poutres reconstituées raidies identifient également la plastification et l’écrasement comme des considérations importantes de conception. ([工程期刊][2])
Un raidisseur peut fournir un cheminement des charges plus direct, limiter la déformation locale, diviser une âme élancée en panneaux plus petits ou contribuer au transfert des forces entre la semelle et l’âme.
Principaux types de raidisseurs utilisés dans les structures en acier
Différents problèmes structurels nécessitent différentes dispositions de raidisseurs. Sélectionner une plaque simplement parce qu’un raidisseur « semble nécessaire » peut augmenter le coût de fabrication sans traiter le mode de rupture déterminant.
Raidisseurs transversaux
Les raidisseurs transversaux sont positionnés approximativement perpendiculairement à l’axe longitudinal de la poutre. Ils peuvent être installés sur un ou deux côtés de l’âme et sont couramment utilisés autour des appuis, des charges concentrées ou des panneaux d’âme élancés.
Ils peuvent contribuer à fournir un renforcement local et à améliorer la stabilité de l’âme en réduisant les dimensions non maintenues des panneaux.
Raidisseurs d’appui
Les raidisseurs d’appui sont conçus pour transférer des efforts de compression concentrés importants ou des réactions d’appui à travers la section de la poutre. Ils sont généralement situés près des extrémités des poutres, des poteaux, des appuis ou des points de support d’équipements lourds.
Contrairement à un raidisseur intermédiaire de stabilité, un raidisseur d’appui peut participer directement à la reprise d’une force concentrée et doit donc présenter une résistance, une stabilité, une condition d’appui et une capacité d’assemblage adéquates.
Raidisseurs intermédiaires
Les raidisseurs transversaux intermédiaires sont couramment utilisés dans les poutres reconstituées de grande hauteur où une âme élancée peut flamber sous un cisaillement élevé. En divisant l’âme en panneaux plus petits, les raidisseurs aident à contrôler l’instabilité et peuvent contribuer au comportement requis pour l’action du champ de traction lorsque celle-ci est autorisée par la méthode de conception applicable.
Raidisseurs longitudinaux
Les raidisseurs longitudinaux sont disposés parallèlement à l’axe de la poutre et sont généralement associés aux âmes de grande hauteur ou élancées. Leur objectif est d’améliorer la stabilité de la plaque en subdivisant l’âme et en réduisant la largeur efficace non maintenue des zones critiques comprimées.
Des recherches ont également examiné les raidisseurs longitudinaux d’âme comme méthode de contrôle du flambement des âmes de poutres élancées à proximité des assemblages de portiques résistant au moment. ([AISC][3])
Raidisseurs d’assemblage
Les raidisseurs d’assemblage renforcent les zones localisées autour des assemblages poutre-poteau, des platines d’about, des zones de transfert des efforts des semelles et d’autres assemblages fortement sollicités.
Ces plaques peuvent être positionnées de manière à s’aligner avec les semelles de la poutre afin que les efforts de traction et de compression puissent être transférés plus efficacement vers le poteau porteur ou l’élément adjacent.
Où la conception des raidisseurs de poutres est-elle couramment requise ?
| Emplacement | Problème structurel | Raidisseur typique |
|---|---|---|
| Appui de poutre | Réaction concentrée élevée | Raidisseur d’appui |
| Charge ponctuelle importante | Plastification ou écrasement de l’âme | Raidisseur transversal |
| Âme de poutre de grande hauteur | Flambement par cisaillement | Raidisseur transversal intermédiaire |
| Poutre reconstituée à âme élancée | Instabilité de l’âme | Raidisseur longitudinal |
| Assemblage poutre-poteau | Transfert concentré des efforts des semelles | Raidisseur de continuité ou d’assemblage |
| Assemblage résistant au moment par platine d’about | Déformation locale de la semelle et de l’âme | Raidisseur d’assemblage ou de continuité |
Le point important est que les raidisseurs doivent correspondre à une demande structurelle clairement identifiée. Ajouter des plaques partout peut augmenter la découpe, l’ajustage, le soudage, l’inspection, les travaux de revêtement et les heures de fabrication sans nécessairement améliorer proportionnellement l’élément.
Charges qui contrôlent la conception des raidisseurs de poutres
Réactions d’appui
Au niveau d’un appui, une réaction importante peut passer de la semelle vers une longueur relativement courte de l’âme. La longueur d’appui, l’épaisseur de l’âme, la géométrie de la semelle, la configuration de l’appui et l’intensité de la réaction influencent l’adéquation de l’élément non raidi.
Lorsque la résistance locale de l’âme est insuffisante, les raidisseurs d’appui peuvent fournir un chemin supplémentaire pour transférer la réaction.
Charges ponctuelles concentrées
Les supports de machines, les ossatures secondaires, les charges liées aux ponts roulants, les équipements suspendus et d’autres charges ponctuelles peuvent introduire des forces localisées élevées dans une poutre.
Leur position exacte est importante. Une charge appliquée près d’un raidisseur ou d’un nœud structurel peut se comporter différemment de la même charge introduite au milieu d’un panneau d’âme non maintenu.
Efforts de cisaillement élevés
Les poutres de grande hauteur et les poutres reconstituées peuvent développer des efforts de cisaillement élevés dans l’âme à proximité des appuis. Lorsque l’âme est élancée, le flambement par cisaillement peut devenir une considération déterminante.
Les raidisseurs transversaux peuvent diviser l’âme en panneaux plus petits et fournir des limites à la plaque d’âme, mais leur espacement et leur rigidité doivent être déterminés par l’analyse structurelle plutôt que par un détail répétitif arbitraire.
Efforts dans les assemblages résistant au moment
Dans un assemblage résistant au moment, les efforts des semelles de la poutre doivent pénétrer dans le poteau porteur ou l’élément adjacent. Les efforts de traction et de compression associés au moment de la poutre peuvent créer des sollicitations localisées importantes sur les semelles et les âmes du poteau.
Les recommandations relatives aux assemblages résistant au moment par platine d’about traitent spécifiquement des configurations d’assemblages raidis et du comportement local associé de l’assemblage. ([AISC][4])
Modes de rupture courants que les raidisseurs sont conçus pour prévenir
Plastification locale de l’âme
Une charge fortement concentrée peut provoquer une plastification localisée dans l’âme adjacente à la semelle chargée. La résistance disponible dépend de la géométrie de l’élément, de la résistance du matériau et de la manière dont la charge est introduite.
Écrasement de l’âme
L’écrasement de l’âme est une instabilité localisée associée à une compression concentrée. Les recherches sur les âmes raidies montrent que la hauteur du raidisseur, la largeur de charge, l’excentricité du chargement et l’assemblage du raidisseur peuvent influencer le comportement sous des charges localisées. ([工程期刊][5])
Flambement de l’âme
Un panneau d’âme élancé peut flamber avant que l’acier n’atteigne sa pleine résistance du matériau. Des raidisseurs transversaux ou longitudinaux peuvent être utilisés pour améliorer la stabilité, selon la géométrie et la condition de chargement déterminante.
Flexion locale de la semelle
Les efforts d’assemblage peuvent provoquer une déformation localisée de la semelle, en particulier lorsque les efforts des boulons ou des semelles de la poutre sont introduits sur une zone limitée.
Cela est particulièrement important dans les assemblages résistant au moment, où la rigidité de la semelle porteuse et des composants environnants de l’assemblage influence le comportement du nœud.
Plastification et flambement de l’âme du poteau
Lorsqu’une poutre transfère des efforts importants de ses semelles vers un poteau, l’âme du poteau peut devenir le composant faible même si le poteau possède une résistance globale suffisante aux efforts axiaux et à la flexion.
Des plaques de continuité, des raidisseurs locaux ou des plaques de doublage peuvent être ajoutés lorsque la zone non raidie du poteau ne peut pas résister correctement aux efforts de l’assemblage.
Flambement du raidisseur
Un raidisseur est lui-même une plaque structurelle. Fournir une aire brute suffisante ne garantit pas automatiquement une capacité adéquate.
Les raidisseurs comprimés doivent également présenter des proportions et une stabilité appropriées afin que le renforcement ne flambe pas avant que la force requise ne soit transférée.
Processus de base de conception des raidisseurs de poutres
Un processus fiable de conception des raidisseurs de poutres commence par le cheminement réel des charges plutôt que par une épaisseur de plaque prédéterminée.
Étape 1 — Identifier la zone de transfert des charges
Déterminez où la force critique entre dans l’élément ou en sort. Les emplacements typiques comprennent :
- Appuis de poutres
- Charges ponctuelles importantes
- Assemblages poutre-poteau
- Platines d’about
- Points d’appui de ponts roulants ou d’équipements
- Transitions dans les poutres reconstituées
Étape 2 — Vérifier l’élément non raidi
Avant d’ajouter un renforcement, évaluez l’âme et la semelle existantes vis-à-vis des états limites locaux applicables.
Si la section non raidie offre déjà une capacité et une rigidité suffisantes, l’ajout de raidisseurs peut uniquement augmenter la complexité de fabrication.
Étape 3 — Déterminer le renforcement requis
Si un renforcement est nécessaire, déterminez quel mode de rupture gouverne et ce que le raidisseur doit accomplir.
Une plaque utilisée pour stabiliser un panneau d’âme ne nécessite pas nécessairement la même géométrie qu’un raidisseur d’appui qui transfère directement une importante réaction de compression.
Étape 4 — Sélectionner l’épaisseur et la largeur du raidisseur
Les dimensions de la plaque doivent tenir compte de :
- Transfert de force requis
- Élancement de la plaque
- Résistance au flambement
- Surface d’appui disponible
- Capacité des soudures
- Dégagement par rapport aux rayons des semelles
- Épaisseurs de plaque disponibles
- Accès pour la fabrication
Faire simplement correspondre l’épaisseur du raidisseur à celle de l’âme de la poutre ne constitue pas une règle de conception universelle.
Étape 5 — Vérifier la stabilité
Lorsque le raidisseur reprend une compression, évaluez sa susceptibilité au flambement. Le comportement structurel efficace peut impliquer la plaque raidisseuse ainsi qu’une partie adjacente de l’âme selon les dispositions de conception et le détail applicables.
Étape 6 — Concevoir les assemblages
Le raidisseur ne peut fonctionner efficacement que si les forces requises peuvent y entrer et en sortir.
Les assemblages raidisseur-âme et raidisseur-semelle doivent donc être conçus selon le cheminement réel des charges plutôt qu’en utilisant une dimension de soudure standard sans calcul.
Conception des raidisseurs d’appui aux appuis des poutres
Les raidisseurs d’appui sont particulièrement importants lorsque de fortes réactions d’appui sont concentrées dans l’âme d’une poutre.
Comment les raidisseurs d’appui transfèrent les réactions
La réaction d’appui peut passer à travers la semelle chargée vers le raidisseur et l’âme adjacente avant d’atteindre le reste de la section de la poutre.
Pour cette raison, le raidisseur doit être positionné de manière à ce que le cheminement des charges soit direct et que toute excentricité inutile soit minimisée.
Raidisseurs simples vs raidisseurs doubles
Un raidisseur placé sur un seul côté peut être pratique pour certaines conditions de chargement, mais des raidisseurs disposés par paire peuvent fournir un cheminement des charges plus symétrique et améliorer la stabilité lorsque des réactions importantes sont présentes.
Le choix dépend de la capacité requise, de l’accès, de la géométrie de l’assemblage et de la faisabilité de fabrication.
Détails ajustés et soudés
Certains détails d’appui reposent sur un ajustement serré entre le raidisseur et la semelle, tandis que d’autres nécessitent un transfert des efforts par soudage. Le mécanisme structurel prévu doit être clairement indiqué sur les plans de fabrication.
Les recherches portant sur des âmes raidies soumises à des charges localisées montrent également que l’interaction d’appui et la fixation soudée peuvent toutes deux influencer le comportement du raidisseur. ([工程期刊][5])
Raidisseurs intermédiaires pour le flambement par cisaillement

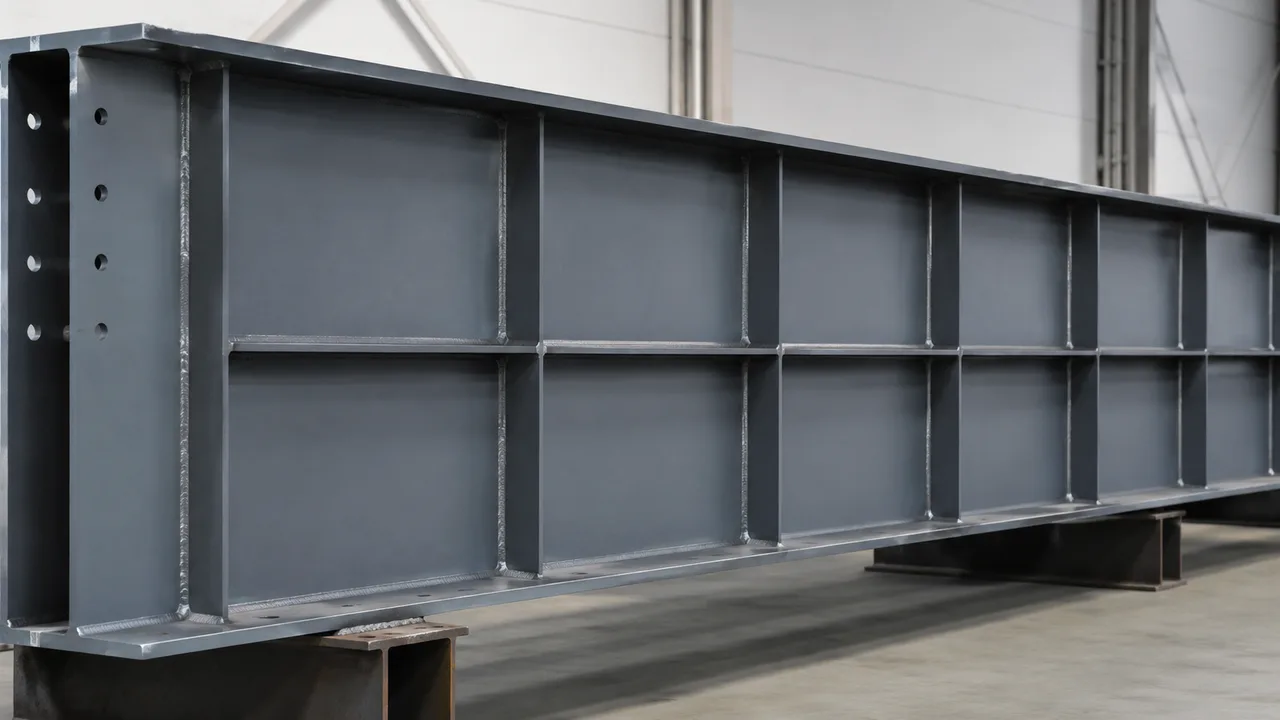

Les poutres reconstituées de grande hauteur peuvent utiliser efficacement le matériau en employant des âmes relativement minces, mais l’élancement de l’âme augmente sa sensibilité au flambement par cisaillement.
Les raidisseurs transversaux intermédiaires divisent l’âme en panneaux. Leur espacement influence le rapport d’aspect des panneaux et, par conséquent, le comportement de stabilité de l’âme.
Lorsqu’une conception repose sur un comportement post-flambement ou sur l’action du champ de traction, le raidisseur doit également fournir un ancrage adéquat et une action de bord pour le panneau d’âme. Cela fait de la rigidité du raidisseur et du détail de l’assemblage des éléments importants de la conception globale de la poutre reconstituée plutôt que des décisions secondaires de fabrication.
Raidisseurs longitudinaux pour les poutres de grande hauteur et les âmes élancées
Des raidisseurs longitudinaux peuvent être ajoutés lorsque l’augmentation de l’épaisseur de l’âme sur toute la longueur de l’élément serait inefficace.
Ils sont généralement positionnés dans les zones où le flambement de la plaque est critique et peuvent travailler conjointement avec des raidisseurs transversaux afin de diviser l’âme en éléments de plaque plus petits et plus stables.
Leur emplacement doit suivre la distribution des contraintes et l’analyse structurelle. Placer une plaque longitudinale à une hauteur arbitraire simplement parce que cela facilite le dessin peut apporter peu d’avantages si elle ne traite pas la zone de compression déterminante.

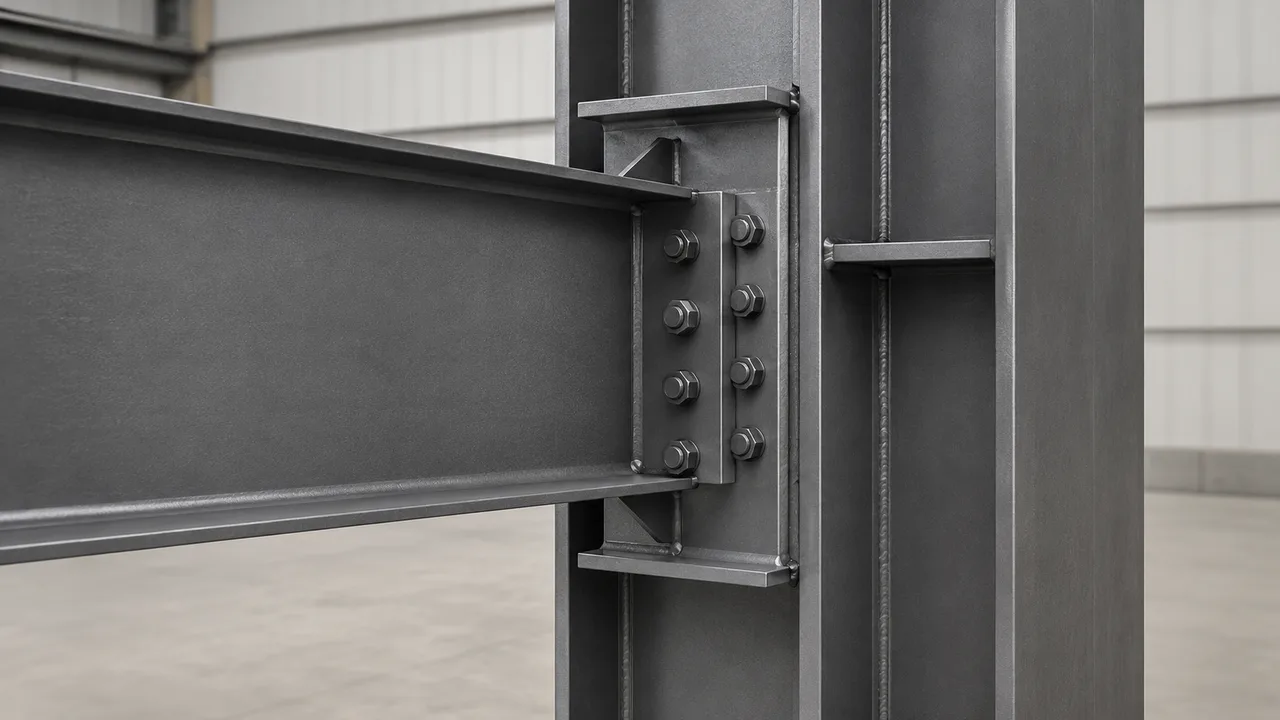

Raidisseurs de poteau aux assemblages poutre-poteau
Un assemblage poutre-poteau doit transférer les efforts par davantage d’éléments que les boulons et les soudures visibles à l’extrémité de la poutre. La semelle et l’âme du poteau porteur font également partie du cheminement des charges.
Raidisseurs de poutres Conception pour les assemblages par platine d’about
Les assemblages par platine d’about regroupent plusieurs actions localisées dans une zone d’assemblage relativement compacte. La traction des boulons, la flexion de la platine d’about, les efforts des semelles de la poutre, la flexion de la semelle du poteau et la réponse de l’âme du poteau doivent être considérés comme un système coordonné. L’AISC fournit actuellement des recommandations spécifiques pour la conception des assemblages résistant au moment par platine d’about, y compris les configurations raidies. ([AISC][4])
Raidisseurs derrière la platine d’about
Les raidisseurs situés près de l’extrémité de la poutre peuvent renforcer la zone locale de l’âme et de la semelle et contribuer à répartir les efforts dans la section de la poutre.
Leur géométrie doit être coordonnée avec la platine d’about, les semelles de la poutre, les soudures et les rangées de boulons.
Raidisseurs de continuité du poteau
Au niveau du poteau porteur, les plaques de continuité peuvent être alignées avec les semelles de la poutre lorsque des efforts concentrés de traction ou de compression créeraient autrement une sollicitation locale excessive.
Ces plaques ne doivent pas interférer avec les boulons, les trous d’accès, les supports de soudage, l’exécution des soudures ou l’inspection.
Assemblages par platine d’about prolongée
Les platines d’about prolongées positionnent certains boulons à l’extérieur de la zone des semelles de la poutre et peuvent développer une capacité importante de transfert du moment. Selon la configuration et la sollicitation de l’assemblage, des dispositions de platines d’about raidies peuvent être utilisées pour contrôler la déformation locale et obtenir le comportement requis de l’assemblage. ([AISC][6])
Épaisseur et dimensions des plaques raidisseuses
Les dimensions des plaques doivent être déterminées en fonction des sollicitations structurelles et des exigences de fabrication plutôt que selon une proportion fixe copiée d’un autre projet.
Sélection de l’épaisseur
L’épaisseur sélectionnée doit fournir une résistance et une stabilité suffisantes tout en restant pratique à découper, ajuster et souder.
L’utilisation d’un raidisseur excessivement épais peut augmenter inutilement la dimension des soudures, l’apport thermique, le coût du matériau et la difficulté d’ajustage.
Largeur du raidisseur
La largeur doit fournir la section structurelle requise tout en permettant un dégagement approprié autour des congés des semelles, des rayons à la racine des profilés laminés, des boulons et de l’accès pour le soudage.
Découpes d’angle et détails d’évidement
Les poutres laminées présentent des transitions courbes entre la semelle et l’âme. Un raidisseur rectangulaire placé directement contre ce rayon peut ne pas s’ajuster correctement.
Des découpes d’angle ou des détails d’évidement sont donc généralement coordonnés avec la géométrie réelle de la section afin que la plaque puisse être ajustée et soudée sans interférence.
Raidisseurs sur toute la hauteur vs raidisseurs de hauteur partielle
Toutes les plaques de renforcement n’ont pas besoin de s’étendre entre les deux semelles.
Les raidisseurs de hauteur partielle peuvent convenir à certains problèmes locaux, mais leur capacité et leur mécanisme de rupture nécessitent une évaluation attentive. Des recherches ont montré que les âmes munies de raidisseurs de hauteur partielle peuvent encore subir un écrasement sous des charges concentrées, ce qui renforce la nécessité de concevoir le détail réel plutôt que de supposer qu’un raidisseur élimine automatiquement l’état limite. ([工程期刊][5])
Exigences de soudage pour les raidisseurs de poutres
Les soudures doivent transférer les efforts requis par le modèle structurel sans ajouter de travaux de fabrication inutiles.
Soudures raidisseur-âme
Ces soudures peuvent transférer un effort de cisaillement ou un effort axial entre la plaque et l’âme. La longueur et la dimension requises des soudures doivent correspondre à l’effort qui doit être développé.
Soudures raidisseur-semelle
Lorsque le raidisseur doit recevoir directement une charge provenant d’une semelle, l’assemblage ou la condition d’appui spécifiée doit fournir un mécanisme fiable de transfert des efforts.
Éviter un soudage excessif
Une quantité plus importante de soudure ne produit pas automatiquement un meilleur détail. Un excès de métal de soudure peut augmenter le temps de fabrication, les déformations, les contraintes résiduelles, les exigences d’inspection et les réparations du revêtement.
Les recommandations pratiques relatives à la fabrication soudée soulignent depuis longtemps l’importance de simplifier les dispositions des raidisseurs et de réduire les soudures inutiles lorsque les exigences structurelles le permettent. ([AISC][7])
Considérations de fabrication et d’installation
Un raidisseur structurellement adéquat peut néanmoins devenir coûteux s’il est difficile à fabriquer.
Les concepteurs et les fabricants doivent coordonner :
- Les tolérances de découpe des plaques
- L’ajustement contre les semelles
- La séquence de soudage
- Le contrôle des déformations
- L’accès aux boulons et aux soudures
- L’accès pour l’inspection
- Le soudage en atelier par rapport au soudage sur chantier
- Les exigences de revêtement et de galvanisation
- La rectitude de l’élément après soudage
- L’identification des plaques raidisseuses répétitives
Pour les structures en acier fabriquées, XTD Steel Structure prend en compte ces contraintes de production parallèlement aux détails structurels, car une disposition de plaques théoriquement efficace peut perdre son avantage économique si elle nécessite un ajustage et un soudage excessifs.
Exemples de conception des raidisseurs de poutres par application
| Application | Effort ou problème principal | Solution typique |
|---|---|---|
| Poutre supportant des équipements lourds | Charge concentrée | Raidisseur d’appui ou transversal |
| Zone de support d’un pont roulant | Réaction localisée élevée | Raidisseur d’appui sur toute la hauteur |
| Poutre reconstituée de grande hauteur | Flambement par cisaillement | Raidisseurs transversaux intermédiaires |
| Poutre reconstituée de grande portée | Instabilité d’une âme élancée | Raidisseurs transversaux et/ou longitudinaux |
| Assemblage poutre-poteau résistant au moment | Transfert des efforts des semelles | Raidisseurs de continuité |
| Assemblage par platine d’about prolongée | Forte sollicitation locale du poteau ou de l’assemblage | Raidisseurs d’assemblage ou plaques de continuité |
Erreurs courantes dans la conception des raidisseurs de poutres
| Erreur | Problème | Meilleure approche |
|---|---|---|
| Ajouter des raidisseurs partout | Acier, soudage, inspection et coûts supplémentaires | Vérifier d’abord l’élément non raidi |
| Sélectionner l’épaisseur arbitrairement | Risque de flambement ou matériau inutile | Dimensionner la plaque selon la sollicitation réelle |
| Ignorer la stabilité du raidisseur | La plaque peut flamber malgré une aire suffisante | Vérifier l’élancement et le comportement en compression |
| Mauvais ajustement contre la semelle | Transfert inefficace des efforts d’appui | Définir clairement les exigences d’ajustage et de soudage |
| Ignorer le rayon à la racine de la semelle | La plaque ne peut pas s’ajuster correctement | Prévoir des découpes d’angle ou des détails d’évidement appropriés |
| Le raidisseur interfère avec les boulons | L’assemblage devient difficile à monter | Coordonner rapidement la géométrie de la plaque et des boulons |
| Soudures surdimensionnées | Davantage de chaleur, de déformations et de travail de fabrication | Concevoir les soudures pour le transfert d’effort requis |
| Ajouter des raidisseurs après fabrication | Reprise des travaux, dommages au revêtement et impact sur le planning | Résoudre le renforcement pendant le détail de l’assemblage |
Raidisseurs de poutres vs augmentation de la taille de la poutre
Les raidisseurs ne constituent pas toujours la solution la plus économique.
Si seulement une ou deux zones localisées nécessitent un renforcement, l’ajout de plaques peut permettre de conserver inchangée une poutre par ailleurs efficace. Cela peut réduire le poids total de l’acier et éviter de sélectionner une section beaucoup plus importante uniquement pour résoudre un problème local de l’âme.
Cependant, si l’élément nécessite de nombreux raidisseurs, des soudures importantes, des plaques de doublage complexes, des détails d’extrémité difficiles et des inspections étendues, l’augmentation de la taille de la poutre ou de l’épaisseur de l’âme peut produire un élément fabriqué plus simple et moins coûteux.
La comparaison doit donc inclure :
- Le poids de l’acier
- La découpe des plaques
- Le temps d’ajustage
- Les heures de soudage
- L’inspection
- Le traitement de surface
- La disponibilité des matériaux
- Le transport
- La complexité du montage
L’option structurelle la plus légère et l’option fabriquée la moins coûteuse ne sont pas toujours les mêmes.
Comment choisir la bonne disposition de raidisseurs
Un processus pratique de sélection peut suivre les étapes suivantes :
- Identifier la charge concentrée ou liée à la stabilité qui gouverne.
- Déterminer exactement où la force pénètre dans l’élément.
- Vérifier l’âme et la semelle sans renforcement.
- Identifier le mode de rupture local déterminant.
- Sélectionner, selon le cas, un raidisseur d’appui, transversal, longitudinal ou d’assemblage.
- Déterminer les dimensions requises de la plaque.
- Vérifier l’élancement et le flambement du raidisseur.
- Concevoir les soudures, les surfaces d’appui et les chemins de transfert des efforts.
- Coordonner les rayons des semelles, les boulons, les platines d’about et les dégagements nécessaires à la fabrication.
- Confirmer que le détail terminé peut être soudé, inspecté, revêtu, transporté et monté efficacement.
Conception des raidisseurs de poutres : considérations techniques finales
Une conception des raidisseurs de poutres efficace commence par comprendre pourquoi la zone locale nécessite un renforcement. Un raidisseur destiné à empêcher l’écrasement de l’âme remplit une fonction structurelle différente de celle d’une plaque intermédiaire utilisée pour stabiliser l’âme élancée d’une poutre reconstituée ou d’une plaque de continuité transférant les efforts d’un assemblage résistant au moment à travers un poteau.
Le détail approprié doit traiter le mode de rupture déterminant sans introduire une complexité de fabrication inutile. L’épaisseur et la largeur de la plaque, la stabilité, les soudures, les conditions d’appui, les dégagements de l’assemblage et la capacité des éléments environnants doivent donc être considérés conjointement.
Pour les poutres en acier, les poteaux et les assemblages par platine d’about, la solution la plus efficace n’est pas nécessairement le détail comportant la plus grande quantité de renforcement. Il s’agit de la disposition qui assure le transfert des efforts et la stabilité requis tout en restant pratique à fabriquer, inspecter, transporter et installer.
En coordonnant l’ingénierie structurelle avec les exigences de fabrication dès les premières étapes du projet, XTD Steel Structure peut développer des détails de raidisseurs qui renforcent les zones critiques de transfert des charges sans augmenter inutilement le poids et la complexité de l’ensemble de l’élément en acier.
