Dans la construction industrielle moderne, la précision ne se réalise pas au moment du soudage, elle est établie bien avant le début de cette étape. L’un des éléments les plus critiques qui garantit cette précision est l’utilisation de gabarits d’assemblage dans la fabrication de structures en acier. Ces systèmes de support temporaires jouent un rôle fondamental dans l’alignement, le positionnement et la stabilisation des composants avant leur assemblage définitif.
À mesure que les structures en acier gagnent en taille et en complexité—des installations industrielles aux treillis de grande portée et aux systèmes d’infrastructure—le besoin de précision répétable devient de plus en plus important. Même de légers défauts d’alignement lors de l’assemblage peuvent entraîner des écarts structurels cumulatifs, affectant non seulement la qualité de fabrication, mais aussi l’efficacité de l’installation sur site. Les gabarits d’assemblage temporaires agissent comme un système de contrôle permettant d’éliminer ces risques.
De la garantie de la précision de positionnement à la réduction des erreurs humaines et à l’amélioration de l’efficacité des flux de travail, les gabarits d’assemblage sont bien plus que de simples outils : ils constituent un élément stratégique des systèmes de fabrication modernes. Comprendre leur fonctionnement et leur application selon les différents types de projets est essentiel pour obtenir des résultats de fabrication fiables et évolutifs.
Que Sont les Gabarits d’Assemblage Temporaires dans la Fabrication de Structures en Acier ?
Définition et Fonction Principale
Les gabarits d’assemblage temporaires sont des structures ou dispositifs spécialisés utilisés pour maintenir, positionner et guider les composants en acier pendant la phase d’assemblage avant le soudage. Contrairement aux dispositifs permanents, ces gabarits sont conçus pour être flexibles et sont souvent retirés une fois le processus de soudage terminé.
La fonction principale des gabarits d’assemblage dans la fabrication de structures en acier est de créer un environnement contrôlé dans lequel les composants peuvent être assemblés avec une géométrie cohérente. Ils garantissent que les pièces sont correctement alignées conformément aux spécifications de conception, tout en maintenant l’intégrité dimensionnelle tout au long du processus de fabrication.
Il est important de distinguer les gabarits des dispositifs de maintien (fixtures). Alors que les deux servent au positionnement, les gabarits guident généralement l’opération (comme le perçage ou l’alignement), tandis que les dispositifs de maintien servent principalement à immobiliser les composants. Dans la fabrication de structures en acier, les gabarits temporaires combinent souvent ces deux fonctions pour obtenir des résultats optimaux.
Rôle dans le Flux de Fabrication Moderne
Dans un flux de fabrication typique, les gabarits d’assemblage se situent à l’interface entre la préparation des matériaux et le soudage. Après les opérations de découpe et d’usinage, les composants en acier sont transférés vers l’étape d’assemblage, où les gabarits sont utilisés pour les positionner avec précision avant toute liaison permanente.
Cette étape est cruciale car elle définit la géométrie initiale de la structure. Une fois le soudage commencé, tout défaut d’alignement est figé dans le produit final. En utilisant des gabarits d’assemblage dans la fabrication de structures en acier, les équipes de fabrication s’assurent que chaque composant commence dans la bonne position, réduisant ainsi les erreurs en aval.
Dans les environnements de production à haut volume, les gabarits agissent également comme des multiplicateurs de productivité. Ils réduisent le temps de mise en place, standardisent les processus et permettent aux opérateurs de travailler plus efficacement sans compromettre la précision.
Types de Gabarits d’Assemblage Temporaires Utilisés dans la Fabrication de Structures en Acier
Gabarits Mécaniques de Base
Les gabarits mécaniques de base constituent la forme la plus simple de systèmes de support d’assemblage. Ils se composent généralement de pinces, de supports et de cadres ajustables permettant aux opérateurs de positionner manuellement les composants. Ces gabarits sont couramment utilisés pour la fabrication à petite échelle ou pour des composants à géométrie relativement simple.
Bien qu’ils offrent flexibilité et faible coût, leur précision dépend largement des compétences de l’opérateur. Ils sont donc mieux adaptés aux projets avec des tolérances moins strictes ou nécessitant une forte personnalisation.

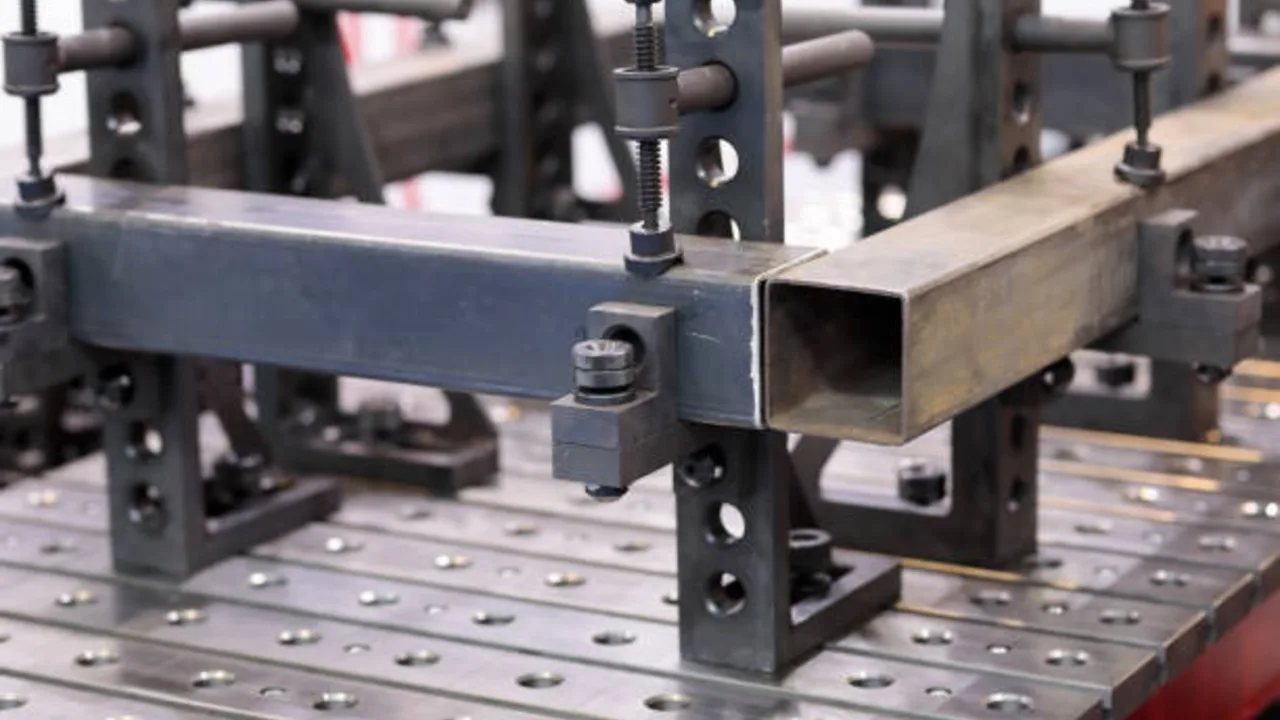

Gabarits d’Assemblage Modulaires
Les gabarits d’assemblage modulaires sont conçus pour être adaptables et réutilisables. Ils sont composés d’éléments standardisés pouvant être reconfigurés en fonction des exigences du projet. Cela les rend particulièrement efficaces dans les environnements de production répétitive.
L’un des principaux avantages des systèmes modulaires est leur capacité à maintenir une précision de positionnement constante sur plusieurs unités. En réduisant la variabilité entre les assemblages, ces gabarits améliorent à la fois la qualité et l’efficacité.
De plus, les gabarits modulaires permettent une grande évolutivité. À mesure que les besoins de production augmentent, le même système peut être étendu ou modifié sans nécessiter une refonte complète.
Gabarits Structurels à Haute Résistance
Pour les structures en acier à grande échelle telles que les ponts, les bâtiments industriels et les treillis de grande portée, des gabarits structurels à haute résistance sont nécessaires. Ces systèmes sont conçus pour supporter des charges importantes tout en maintenant un alignement précis sous contrainte.
Les gabarits à haute résistance sont généralement fabriqués en acier à haute résistance et conçus pour résister à la déformation pendant l’assemblage. Leur rigidité est essentielle pour maintenir la géométrie lors du travail avec des composants volumineux ou lourds.
Dans ces applications, les gabarits d’assemblage dans la fabrication de structures en acier ne sont pas seulement des outils de positionnement : ce sont des systèmes structurels qui influencent directement la précision de fabrication et la sécurité.
Gabarits Personnalisés Spécifiques au Projet
Dans les projets complexes ou uniques, les systèmes de gabarits standard peuvent ne pas être suffisants. Les gabarits personnalisés sont conçus spécifiquement pour une structure donnée, en tenant compte de sa géométrie, de ses exigences de charge et de la séquence de fabrication.
Ces gabarits sont souvent utilisés dans des projets uniques où la précision est essentielle et la répétition limitée. Bien qu’ils nécessitent un investissement initial plus élevé, ils offrent une précision et un contrôle inégalés.
Les gabarits personnalisés permettent également aux équipes de fabrication de gérer des conceptions non conventionnelles, garantissant que même les structures les plus complexes peuvent être assemblées avec confiance.
Fonctions Clés des Gabarits d’Assemblage dans la Fabrication de Structures en Acier
Garantir la Précision de Positionnement
L’une des fonctions les plus importantes des gabarits d’assemblage dans la fabrication de structures en acier est d’assurer un positionnement précis des composants. Un positionnement exact influence directement la distribution des charges, l’intégrité structurelle et les performances globales.
Même de petites déviations peuvent entraîner des trajectoires de charge mal alignées, provoquant des concentrations de contraintes et des points de défaillance potentiels. En maintenant un contrôle strict du positionnement, les gabarits garantissent que la structure fabriquée fonctionne comme prévu.
Maintenir l’Alignement Pendant le Soudage
Le soudage introduit des contraintes thermiques susceptibles de provoquer des mouvements ou des déformations des composants. Les gabarits d’assemblage compensent ces effets en maintenant les composants en place tout au long du processus de soudage.
Cela est particulièrement important pour les assemblages de grande taille, où même de légères distorsions peuvent s’accumuler et entraîner des problèmes d’alignement significatifs. Un système de gabarit bien conçu minimise ces risques et garantit des résultats constants.
Réduire les Erreurs Humaines
Les erreurs humaines sont l’une des principales sources d’incohérence dans la fabrication de structures en acier. L’alignement manuel, les erreurs de mesure et une mauvaise configuration peuvent entraîner des écarts affectant la structure finale. L’utilisation de gabarits d’assemblage dans la fabrication de structures en acier permet de réduire considérablement ces risques.
Les gabarits fournissent des références de positionnement prédéfinies, permettant aux opérateurs de suivre un processus contrôlé plutôt que de se fier uniquement à leur jugement. Cette standardisation garantit que chaque assemblage respecte les mêmes exigences dimensionnelles, indépendamment de l’opérateur.
Améliorer la Productivité et la Rapidité
En plus d’améliorer la précision, les gabarits d’assemblage jouent un rôle majeur dans l’augmentation de l’efficacité de production. En réduisant le temps nécessaire à la mise en place et à l’alignement, ils permettent aux équipes de fabrication de progresser rapidement d’une étape à l’autre.
Des temps de préparation plus courts se traduisent directement par des délais de projet réduits. Plus important encore, la réduction des reprises permet une meilleure utilisation des ressources, améliorant ainsi l’efficacité globale des coûts.
Matériaux et Considérations de Conception des Gabarits d’Assemblage
Sélection des Matériaux
Les matériaux utilisés pour les gabarits doivent trouver un équilibre entre résistance, durabilité et praticité. L’acier est le choix le plus courant en raison de sa résistance élevée et de sa capacité à résister à la déformation. Toutefois, dans certains cas, l’aluminium ou des matériaux hybrides peuvent être utilisés pour réduire le poids et améliorer la maniabilité.
Le choix du matériau dépend de facteurs tels que les exigences de charge, la fréquence d’utilisation et les conditions environnementales. Pour les applications intensives, l’acier structurel reste l’option privilégiée.
Rigidité Structurelle vs Ajustabilité
L’un des principaux défis de conception des gabarits d’assemblage dans la fabrication de structures en acier consiste à équilibrer rigidité et flexibilité. Les gabarits très rigides offrent une excellente précision mais manquent d’adaptabilité, tandis que les gabarits ajustables offrent de la flexibilité au détriment de la stabilité.
Les équipes de fabrication doivent évaluer soigneusement les exigences du projet afin de déterminer l’équilibre approprié. Dans de nombreux cas, des conceptions hybrides sont utilisées pour combiner des points de référence fixes avec des éléments ajustables.
Répartition des Charges et Stabilité
Les gabarits doivent être capables de supporter le poids des composants en acier sans subir de déformation. Une répartition inégale des charges peut entraîner un positionnement incorrect et compromettre l’ensemble du processus d’assemblage.
Une conception appropriée garantit que les charges sont réparties uniformément sur la structure du gabarit, assurant ainsi la stabilité pendant toute la phase de fabrication.
Défis Courants Lors de l’Utilisation des Gabarits d’Assemblage
Désalignement dû à une Mauvaise Conception du Gabarit
Si un gabarit n’est pas conçu selon des exigences d’ingénierie précises, il peut introduire des erreurs au lieu de les éliminer. L’accumulation des tolérances, des points de référence incorrects et une géométrie inadéquate peuvent entraîner des problèmes de désalignement.
Déformation du Gabarit sous Charge
Une sélection de matériaux ou une conception structurelle inadéquates peuvent entraîner la déformation du gabarit sous charge. Cela est particulièrement problématique dans la fabrication à grande échelle, où même de légères déformations peuvent provoquer des écarts significatifs.
Mauvaise Configuration et Calibrage
Même les systèmes de gabarits les plus avancés nécessitent une configuration et un calibrage appropriés. L’absence de vérification de l’alignement et des mesures avant l’assemblage peut entraîner des erreurs qui se propagent tout au long du projet.
Flexibilité Limitée dans les Projets Complexes
Les gabarits standardisés ne peuvent pas toujours s’adapter à des conceptions complexes ou non conventionnelles. Dans ces cas, des solutions personnalisées sont nécessaires pour maintenir la précision et l’efficacité.
Retour d’Expérience Projet : Fabrication de Précision avec des Gabarits d’Assemblage
Dans les projets réels de fabrication, l’importance des gabarits d’assemblage dans la fabrication de structures en acier devient encore plus évidente. Les systèmes industriels et d’infrastructure à grande échelle impliquent souvent de multiples composants interconnectés qui doivent être assemblés avec une précision dimensionnelle stricte.
Par exemple, dans des projets complexes tels que les structures de transmission haute tension ou les charpentes industrielles en acier, les composants sont fabriqués en segments puis assemblés sur site. Toute déviation introduite lors de la fabrication peut entraîner des problèmes d’alignement lors de l’installation.
En mettant en œuvre des systèmes de gabarits structurés, les équipes de fabrication garantissent que chaque segment conserve une géométrie cohérente. Cela améliore non seulement la qualité de fabrication, mais simplifie également l’assemblage sur site, réduisant le temps d’installation et les risques associés.
Ces principes sont appliqués de manière cohérente par des entrepreneurs expérimentés tels que les fournisseurs de fabrication de structures en acier, où des processus standardisés et des systèmes pilotés par l’ingénierie garantissent une livraison fiable des projets.
Meilleures Pratiques pour l’Utilisation des Gabarits d’Assemblage
Procédures de Mise en Place Standardisées
L’établissement de procédures claires pour la mise en place des gabarits garantit la cohérence à toutes les étapes de fabrication. La standardisation réduit la variabilité et améliore la répétabilité, en particulier dans les environnements de production à haut volume.
Inspection et Calibrage Réguliers
Une inspection et un calibrage réguliers sont essentiels pour maintenir la précision des gabarits. Des outils de mesure doivent être utilisés pour vérifier l’alignement et le positionnement avant chaque cycle d’assemblage.
Intégration avec la Séquence de Soudage
Les gabarits d’assemblage ne doivent pas être considérés comme des outils isolés. Ils doivent être intégrés dans la stratégie globale de soudage afin de garantir que l’alignement est maintenu tout au long du processus.
Utilisation d’Outils de Mesure et d’Alignement Numériques
Les technologies de mesure avancées, telles que les systèmes d’alignement laser et les outils de vérification numérique, peuvent améliorer considérablement la précision de positionnement. Ces technologies complètent les systèmes de gabarits traditionnels et renforcent la précision globale.
Comparaison des Types de Gabarits et de leurs Applications
| Type de Gabarit | Application | Flexibilité | Précision | Coût |
|---|---|---|---|---|
| Gabarit Mécanique de Base | Petits composants | Élevée | Moyenne | Faible |
| Gabarit d’Assemblage Modulaire | Production répétitive | Élevée | Élevée | Moyen |
| Gabarit Structurel à Haute Résistance | Grandes structures | Faible | Très Élevée | Élevé |
| Gabarit Personnalisé | Projets uniques | Moyenne | Très Élevée | Très Élevé |
Intégration avec les Systèmes de Fabrication de Structures en Acier
Lien avec l’Efficacité de Fabrication
L’utilisation des gabarits d’assemblage dans la fabrication de structures en acier influence directement l’efficacité globale du processus de fabrication en stabilisant l’une des étapes les plus variables : l’alignement des composants. Sans système de positionnement contrôlé, les équipes dépendent d’ajustements manuels qui introduisent des incohérences et augmentent les temps de cycle.
Les gabarits créent un environnement de mise en place répétable où les composants peuvent être positionnés rapidement et avec précision avec un minimum d’ajustements. Cela réduit la dépendance aux mesures répétées et aux corrections manuelles, permettant un flux de production continu. Dans les ateliers à haut rendement, même de petites réductions du temps de préparation peuvent générer des gains de productivité significatifs.
Plus important encore, un positionnement précis réduit le besoin de reprises. Lorsque les composants sont correctement alignés dès le départ, les défauts de soudage liés à un mauvais ajustement—tels que le manque de fusion ou la déformation—sont considérablement réduits. Cela améliore la qualité du produit tout en diminuant les coûts de main-d’œuvre et de matériaux.
Dans un contexte opérationnel plus large, les gabarits agissent comme des stabilisateurs de processus. Ils standardisent les conditions d’assemblage, rendant la production plus prévisible et plus facile à gérer sur plusieurs postes de travail ou lignes de production.
Coordination avec les Équipes de Fabrication
L’efficacité des gabarits dépend non seulement de leur conception, mais aussi de leur intégration dans le flux de travail des équipes. Ingénieurs, soudeurs et équipes de contrôle qualité doivent fonctionner de manière coordonnée pour maintenir l’alignement et la précision.
Les ingénieurs définissent les exigences des gabarits en fonction des tolérances de conception et du comportement structurel. Les soudeurs s’appuient sur les gabarits pour maintenir la stabilité pendant les processus thermiques, tandis que les équipes de contrôle qualité vérifient que le positionnement respecte les spécifications avant le soudage.
Sans coordination adéquate, même les meilleurs gabarits peuvent être mal utilisés. Une mauvaise configuration ou un manque de communication sur les tolérances peut entraîner des écarts détectés trop tard. C’est pourquoi des procédures claires et une communication transversale sont essentielles.
Dans les environnements avancés, cette coordination est souvent soutenue par une documentation standardisée et des systèmes numériques de suivi, garantissant que chaque étape respecte les exigences du projet.
Impact sur le Calendrier du Projet
Les délais dans la fabrication de structures en acier sont très sensibles aux inefficacités des premières étapes. L’assemblage est une phase critique, car les erreurs introduites à ce stade se répercutent sur le soudage, la finition et l’installation.
Grâce à l’utilisation des gabarits d’assemblage dans la fabrication de structures en acier, les équipes peuvent réduire considérablement les retards causés par les désalignements et les reprises. Des composants correctement alignés nécessitent moins de corrections pendant le soudage, ce qui permet une progression plus fluide du flux de travail.
Cet effet sur les délais est encore plus marqué dans les projets industriels à grande échelle, où plusieurs composants sont fabriqués et assemblés en parallèle. Un retard dans une section peut affecter les étapes suivantes, y compris le transport et le montage sur site.
De plus, une fabrication précise réduit les complications lors de l’installation. Lorsque les composants arrivent sur site avec une géométrie cohérente, l’assemblage devient plus rapide et plus prévisible, limitant les ajustements sur site, généralement plus coûteux et plus longs.
En fin de compte, l’intégration des gabarits dans le système de fabrication améliore la fiabilité du calendrier du projet.
Choisir le Bon Partenaire de Fabrication de Structures en Acier
Le succès de tout projet dépend de l’expertise et des systèmes du prestataire. Travailler avec un partenaire expérimenté garantit que les gabarits sont correctement conçus, mis en œuvre et intégrés dans le processus de fabrication.
Les partenaires fiables offrent des solutions basées sur l’ingénierie, des outils avancés et des équipes qualifiées capables de gérer des défis complexes. Leur capacité à gérer efficacement les gabarits d’assemblage dans la fabrication de structures en acier est un indicateur clé de la fiabilité globale du projet.
Conclusion : Les Gabarits comme Pilier de la Précision en Fabrication
Les gabarits d’assemblage temporaires ne sont pas de simples outils de support : ils constituent le pilier de la précision dans la fabrication de structures en acier. De la garantie de la précision de positionnement à l’amélioration de la productivité et à la réduction des erreurs, ils jouent un rôle essentiel à chaque étape du processus.
À mesure que les projets deviennent plus complexes et exigeants, l’importance de systèmes de gabarits bien conçus continuera de croître. Les équipes qui investissent dans une conception, une mise en œuvre et une gestion appropriées seront mieux positionnées pour livrer des structures fiables et de haute qualité.
À long terme, l’utilisation efficace des gabarits d’assemblage dans la fabrication de structures en acier conduit à une meilleure efficacité, des coûts réduits et une plus grande confiance dans la performance structurelle.
