La construction modulaire moderne dépend fortement de la précision. Dans les projets prefab en acier, les composants sont fabriqués avec des tolérances dimensionnelles strictes et doivent s’assembler efficacement sur chantier. Cependant, même lorsque la qualité de fabrication est excellente, les problèmes au niveau des fondations peuvent perturber considérablement l’installation.
Les fondations irrégulières figurent parmi les défis de chantier les plus fréquents et les plus coûteux dans la construction modulaire en acier. De petites différences d’élévation, des incohérences d’alignement ou des problèmes de tassement peuvent créer d’importantes complications pendant l’assemblage, affectant l’alignement structurel, la précision des connexions, les opérations de grue et le séquencement d’installation.
À mesure que les systèmes prefab deviennent plus grands et plus complexes, une bonne gestion des fondations irrégulières prefab devient de plus en plus essentielle pour maintenir l’efficacité du projet, la sécurité d’installation et la performance structurelle à long terme.
Contrairement aux méthodes de construction traditionnelles, les projets modulaires en acier dépendent d’une coordination précise entre la fabrication en usine et les conditions du chantier. Si les fondations s’écartent des tolérances prévues, ce décalage peut rapidement affecter simultanément plusieurs étapes d’installation.
Pour cette raison, les entrepreneurs et fabricants expérimentés s’appuient désormais sur des systèmes avancés de relevé, de modélisation numérique, de technologies de connexion ajustables et de stratégies de coordination intégrées afin de gérer les irrégularités des fondations avant qu’elles ne deviennent des problèmes structurels majeurs.
Dans la construction industrialisée, une gestion des fondations irrégulières prefab réussie n’est plus simplement une activité corrective — elle est devenue un élément central de la gestion des risques et de la planification d’installation.
Pourquoi la précision des fondations est importante dans la construction prefab
La relation entre précision prefab et tolérances des fondations

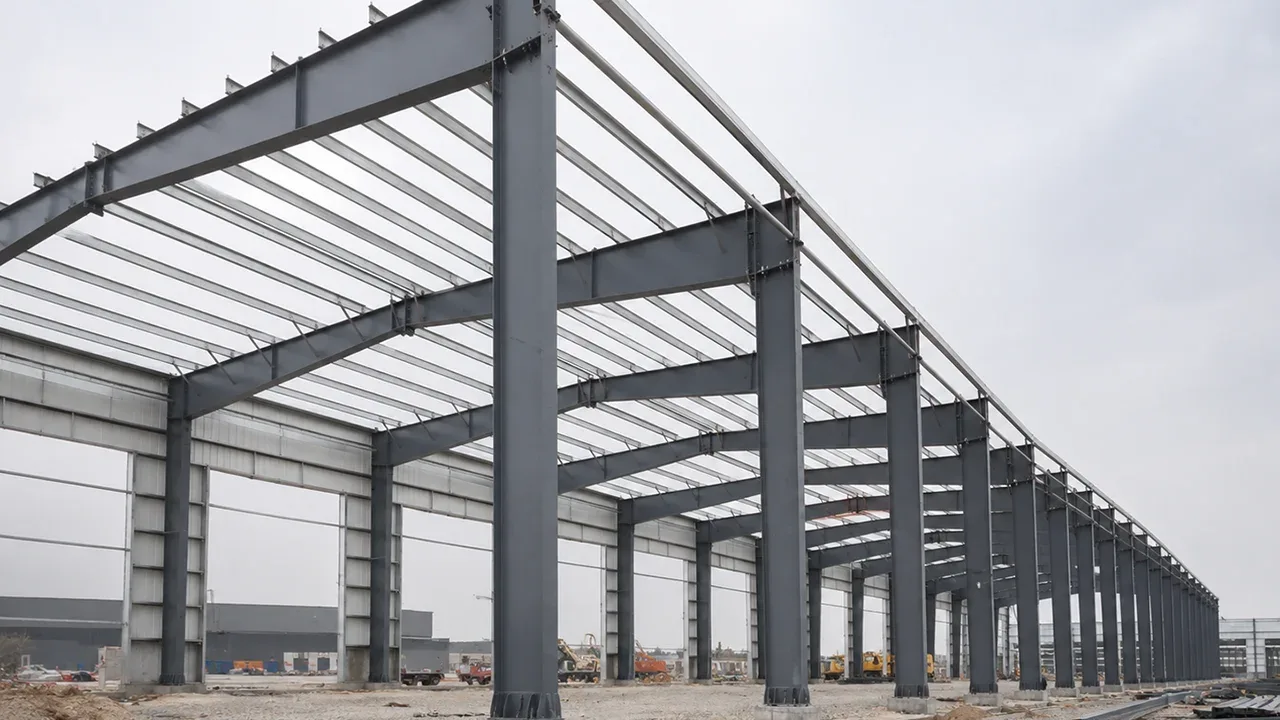

Les systèmes prefab en acier sont conçus autour de processus de fabrication hautement contrôlés. Les éléments structurels, plaques de connexion, points d’ancrage et interfaces modulaires sont fabriqués selon des dimensions d’ingénierie précises.
En raison de cette précision, les fondations du chantier doivent également rester dans des plages de tolérance strictes.
Même de petites déviations peuvent affecter :
- L’alignement des modules
- L’ajustement des connexions
- La verticalité structurelle
- L’efficacité du transfert des charges
- La sécurité d’installation
À mesure que l’échelle du projet augmente, la sensibilité aux tolérances devient encore plus critique. Les modules acier de grande portée peuvent amplifier de petites erreurs d’élévation sur de longues distances structurelles.
C’est pourquoi une précise gestion des fondations irrégulières prefab est essentielle avant le début des opérations d’assemblage.
Comment les fondations irrégulières perturbent l’assemblage modulaire
L’assemblage prefab dépend d’une géométrie prévisible. Lorsque les fondations deviennent irrégulières, les installateurs peuvent rencontrer des conflits immédiats d’alignement pendant les opérations de levage et de positionnement.
Les problèmes d’assemblage courants incluent :
- Des trous de boulons désalignés
- Des écarts dans les connexions
- Des torsions des cadres structurels
- Des surfaces d’appui irrégulières
- Des conflits entre interfaces modulaires
Ces problèmes peuvent ralentir la progression de l’installation et augmenter les besoins en main-d’œuvre.
Dans les cas graves, les modules peuvent nécessiter des modifications temporaires ou une refabrication avant que l’installation puisse se poursuivre.
Une efficace gestion des fondations irrégulières prefab aide à minimiser ces perturbations et à préserver l’efficacité de l’assemblage.
Implications structurelles à long terme
Les irrégularités des fondations n’affectent pas seulement l’installation, elles peuvent également influencer le comportement structurel à long terme.
Des conditions d’appui inégales peuvent créer :
- Des concentrations de contraintes inattendues
- Des tassements différentiels
- De la fatigue dans les connexions
- Des chemins de charge désalignés
- Des complications d’étanchéité
Si ces problèmes ne sont pas résolus, ils peuvent réduire la durabilité structurelle et augmenter les besoins futurs de maintenance.
Des procédures appropriées de nivellement et d’alignement pendant l’assemblage sont donc essentielles pour garantir la fiabilité structurelle à long terme.
Causes courantes des fondations irrégulières dans les projets prefab
Tassement du sol et mouvements du terrain
Les conditions du sol sont l’une des principales causes des fondations irrégulières.
Le tassement peut se produire en raison de :
- Couches de sol faibles
- Compactage insuffisant
- Variations des eaux souterraines
- Vibrations provenant d’activités voisines
- Conditions de charge inégales
Même de faibles variations de tassement peuvent créer des problèmes visibles d’alignement pour les systèmes prefab en acier.
Une étude géotechnique précoce est donc essentielle pour réduire les risques liés aux fondations.
Incohérences de cure du béton
Les fondations en béton peuvent subir une cure inégale ou un retrait pendant la construction.
Les facteurs influençant la cohérence de la cure incluent :
- Les variations de température
- L’exposition à l’humidité
- La qualité du mélange
- Le séquençage des coulages
- Les pratiques de finition de surface
Un mauvais contrôle de la cure peut entraîner des incohérences d’élévation qui interfèrent ensuite avec la précision de l’assemblage prefab.
Erreurs de relevé et de traçage
Les imprécisions de relevé restent une source majeure de problèmes d’installation.
Les problèmes potentiels incluent :
- Un mauvais positionnement des repères
- Un transfert incorrect des élévations
- Des erreurs de positionnement des boulons d’ancrage
- Des incompatibilités de systèmes de coordonnées
- Des dérives de mesure
À mesure que les modules acier deviennent plus précis, même de petites erreurs de traçage peuvent créer d’importantes complications d’assemblage.
Les systèmes avancés de relevé numérique sont désormais largement utilisés pour améliorer la précision d’installation.
Influences environnementales et climatiques
Les conditions météorologiques peuvent également affecter la stabilité des fondations avant le début de l’assemblage.
Les influences environnementales courantes incluent :
- Les fortes pluies
- Les cycles gel-dégel
- L’érosion du sol
- La dilatation thermique
- L’accumulation d’eau de surface
Ces conditions peuvent modifier les élévations des fondations ou créer des conditions d’appui instables pour les modules entrants.
Une préparation et une surveillance appropriées du chantier aident à réduire ces risques.
Comment les fondations irrégulières affectent l’assemblage prefab
Désalignement des modules structurels
La conséquence la plus immédiate des fondations irrégulières est le désalignement des modules.
Lorsque les élévations d’appui varient de manière inattendue :
- Les cadres peuvent s’incliner
- Les points de connexion peuvent se déplacer
- Les modules de toiture peuvent ne pas s’aligner correctement
- Les systèmes muraux peuvent développer des écarts
Ces problèmes peuvent rapidement affecter plusieurs activités d’installation en aval.
Une précise gestion des fondations irrégulières prefab minimise les perturbations d’alignement et préserve la continuité d’installation.
Difficultés de connexion pendant le montage
Les systèmes prefab en acier dépendent fortement d’une géométrie précise des connexions.
Les irrégularités des fondations peuvent provoquer :
- Des désalignements de boulons
- Des problèmes d’ajustement de soudure
- Des incohérences de contact entre plaques
- Des blocages structurels
- Des exigences excessives de force d’installation
Ces conditions augmentent le temps d’installation et peuvent compromettre la qualité structurelle si elles ne sont pas correctement corrigées.
Complications de répartition des charges
Les fondations irrégulières peuvent modifier les chemins de charge structurels prévus.
En conséquence :
- Certains appuis peuvent être surchargés
- Les concentrations de contraintes peuvent augmenter
- Des mouvements différentiels peuvent apparaître
- La fatigue des connexions peut s’accélérer
Des procédures appropriées de nivellement aident à rétablir une répartition équilibrée des charges dans toute la structure.
Perturbations du séquencement d’installation
Les problèmes de fondation affectent fréquemment le séquencement d’installation.
Par exemple :
- Les modules critiques peuvent nécessiter un renivellement avant montage
- Les plannings de grue peuvent nécessiter des ajustements
- Des supports temporaires peuvent devenir nécessaires
- Les livraisons de modules suivantes peuvent être retardées
Ces perturbations peuvent avoir un impact significatif sur le calendrier global du projet.
Une planification efficace de la gestion des fondations irrégulières prefab aide à réduire ces retards opérationnels.
Procédures d’inspection et de relevé avant assemblage
Scan laser et vérification par station totale
Les projets prefab modernes s’appuient de plus en plus sur des technologies avancées de relevé numérique avant le début de l’installation.
Les systèmes courants incluent :
- Le scan laser 3D
- Le relevé par station totale
- Les systèmes de positionnement GPS
- La cartographie numérique des élévations
Ces outils permettent aux équipes d’identifier les écarts d’élévation avec une précision extrêmement élevée.
La vérification numérique améliore considérablement la gestion des fondations irrégulières prefab en phase initiale en détectant les problèmes avant l’arrivée des modules sur chantier.
Contrôles d’élévation et comparaison des repères
Les élévations des fondations doivent être soigneusement vérifiées par rapport aux repères du projet avant le début des opérations d’assemblage.
Les équipes d’inspection contrôlent généralement :
- Les élévations des boulons d’ancrage
- Les positions des platines de base
- La planéité des surfaces en béton
- L’alignement des axes
- Les élévations des appuis structurels
Même de faibles incohérences d’élévation peuvent nécessiter des corrections avant que les modules structurels puissent être installés en toute sécurité.
Validation numérique des modèles avant installation
De nombreux projets avancés comparent désormais directement les données de relevé terrain avec les modèles BIM avant le début de l’installation.
Ce processus aide à :
- Identifier les conflits géométriques
- Vérifier l’ajustement des modules
- Prévoir les problèmes de connexion
- Optimiser la planification d’installation
La coordination numérique réduit les incertitudes et améliore l’efficacité d’installation pendant les assemblages prefab complexes.
Méthodes de nivellement utilisées pendant l’assemblage prefab
Ajustements avec plaques de calage
Les plaques de calage figurent parmi les solutions de nivellement les plus utilisées dans la construction prefab en acier.
Ces plaques acier sont installées sous les platines de base ou les points d’appui afin de compenser les différences d’élévation.
Les systèmes de calage permettent de :
- Corriger les faibles écarts d’élévation
- Améliorer le contact d’appui
- Maintenir l’alignement structurel
- Répartir les charges plus uniformément
Le bon positionnement des plaques de calage est essentiel pour éviter les concentrations locales de contraintes.
Les équipes d’installation expérimentées calculent soigneusement les épaisseurs de calage à partir des relevés de terrain avant le début du montage des modules.
Une bonne gestion des calages constitue une partie importante de la gestion des fondations irrégulières prefab.
Techniques de coulis pour correction des élévations
Le coulis est couramment utilisé pour stabiliser les conditions d’appui et améliorer le transfert des charges sous les platines acier.
Les applications courantes de coulis incluent :
- Le coulis structurel sans retrait
- Le coulis de nivellement de précision
- Le coulis cimentaire haute résistance
- Les systèmes de coulis époxy
Le coulis aide à remplir les espaces causés par des surfaces irrégulières tout en améliorant les performances d’appui structurel.
Une cure correcte du coulis est essentielle pour maintenir la stabilité structurelle à long terme.
Systèmes de platines de base ajustables
Certains systèmes prefab modernes intègrent des technologies de platines ajustables afin d’améliorer la flexibilité d’installation.
Ces systèmes peuvent inclure :
- Des ensembles de nivellement filetés
- Des systèmes d’ancrage ajustables
- Des interfaces de connexion coulissantes
- Des appuis flexibles
Les systèmes ajustables permettent aux installateurs de compenser de faibles variations des fondations sans modifications importantes sur chantier.
Cette flexibilité peut améliorer considérablement la vitesse d’installation et réduire les risques d’assemblage.
Supports temporaires de nivellement
Les systèmes de support temporaires sont fréquemment utilisés pendant les opérations complexes de positionnement des modules.
Ces supports peuvent inclure :
- Des vérins hydrauliques
- Des calages acier temporaires
- Des cadres de support ajustables
- Des systèmes de contreventement d’alignement
Les systèmes temporaires de nivellement aident à maintenir la stabilité des modules pendant la réalisation des connexions permanentes.
Une surveillance attentive pendant les opérations de levage est essentielle pour garantir la sécurité d’installation.
Gestion des tolérances structurelles dans les systèmes prefab acier
Tolérances de fabrication versus tolérances de chantier
Les projets prefab acier impliquent deux systèmes de tolérances distincts mais interconnectés :
- Les tolérances de fabrication en usine
- Les tolérances d’installation sur chantier
Alors que les tolérances d’usine sont hautement contrôlées, les conditions du chantier sont souvent moins prévisibles.
Les irrégularités des fondations peuvent créer des conflits entre ces deux systèmes.
Une gestion des fondations irrégulières prefab réussie nécessite une coordination minutieuse entre la précision de fabrication et les capacités d’ajustement sur terrain.
Conception flexible des connexions
Les systèmes prefab acier modernes intègrent souvent des détails de connexion flexibles pour s’adapter aux faibles variations d’installation.
Ces détails peuvent inclure :
- Des trous oblongs pour boulons
- Des plaques d’épissure ajustables
- Des interfaces de connexion flottantes
- Des systèmes de joints absorbant les tolérances
La flexibilité des connexions aide à réduire les contraintes d’installation tout en maintenant l’intégrité structurelle.
Cependant, une capacité d’ajustement excessive peut réduire l’efficacité structurelle si elle n’est pas correctement conçue.
Importance de la revue d’ingénierie coordonnée
Lorsque des irrégularités de fondation sont découvertes, les équipes d’ingénierie doivent soigneusement évaluer leur impact structurel avant de poursuivre l’installation.
Le processus de revue peut inclure :
- L’évaluation des tolérances
- L’analyse des chemins de charge
- La vérification des connexions
- La planification des supports temporaires
- L’approbation des procédures correctives
Une coordination intégrée de l’ingénierie aide à garantir une installation sûre et efficace dans des conditions de chantier non idéales.
Rôle du BIM et de la coordination numérique
Vérification des fondations à l’aide du BIM
Le Building Information Modeling (BIM) est devenu un outil majeur pour gérer la précision d’installation prefab.
Les systèmes BIM permettent aux équipes projet de :
- Comparer les conditions terrain avec les modèles de conception
- Visualiser les conflits d’élévation
- Valider le positionnement des modules
- Coordonner les actions correctives
Cette visibilité numérique améliore considérablement la prise de décision en phase initiale pendant la gestion des fondations irrégulières prefab.
Pour mieux comprendre comment le BIM soutient la coordination de construction, consultez cette présentation du Building Information Modeling (BIM).
Détection des conflits d’élévation avant assemblage
L’intégration avancée des relevés numériques permet aux équipes de détecter les problèmes de fondation avant le début de l’installation.
Ces systèmes peuvent identifier :
- Les élévations hors tolérance
- Le désalignement des ancrages
- Les incohérences des appuis
- Les conflits potentiels de connexion
La détection précoce réduit les ajustements coûteux sur chantier et minimise les retards d’installation.
Coordination numérique entre usine et chantier
La construction prefab moderne dépend de plus en plus d’une communication en temps réel entre les installations de fabrication et les équipes d’installation.
Les systèmes de coordination numérique aident à synchroniser :
- Les plannings de production
- Les mises à jour des relevés
- Les séquences d’installation
- Les procédures correctives
- Les révisions d’ingénierie
Cette intégration améliore la réactivité globale du projet et réduit les risques de coordination.
Défis logistiques et d’installation causés par des fondations irrégulières
Limites de positionnement des grues
Les fondations irrégulières peuvent affecter l’installation des grues et la stabilité des levages pendant l’installation des modules.
Les problèmes potentiels incluent :
- Des surfaces d’appui inégales pour les grues
- Une géométrie de levage restreinte
- Une instabilité de l’équilibre des charges
- Une réduction de la précision de levage
Ces conditions augmentent la complexité d’installation et peuvent nécessiter des mesures de sécurité supplémentaires.
Une préparation correcte du terrain reste essentielle pour une utilisation sûre des grues.
Risques de sécurité pendant les opérations de levage
Les irrégularités des fondations peuvent introduire des risques supplémentaires pendant les opérations de levage.
Les risques peuvent inclure :
- Un déplacement inattendu des modules
- Une instabilité temporaire
- Un transfert de charge inégal
- Un déplacement des supports
Une surveillance stricte et des procédures de levage contrôlées sont nécessaires pour minimiser ces risques.
La planification de la sécurité constitue donc un élément critique de la gestion des fondations irrégulières prefab.
Reséquencement de l’installation des modules
Dans certaines situations, des fondations irrégulières peuvent obliger les équipes projet à modifier le séquencement d’installation.
Par exemple :
- Certains modules peuvent nécessiter une installation retardée
- Une stabilisation structurelle temporaire peut devenir nécessaire
- Les travaux correctifs peuvent devoir être priorisés
- Les plannings de transport peuvent nécessiter des ajustements
Une gestion de projet flexible aide à réduire les perturbations de planning lorsque des problèmes de fondation apparaissent.
Bonnes pratiques pour réduire les problèmes de fondation
Étude géotechnique précoce
Une étude complète du sol est l’une des méthodes les plus efficaces pour prévenir les problèmes de fondation.
Les études géotechniques permettent d’évaluer :
- La capacité portante du sol
- Le risque de tassement
- Les conditions des eaux souterraines
- Les exigences de compactage
- La stabilité à long terme
L’identification précoce des risques liés au terrain permet aux ingénieurs de développer des systèmes de fondation plus fiables.
Systèmes précis de contrôle topographique
Les systèmes de contrôle topographique haute précision sont essentiels pour maintenir l’exactitude des fondations.
Les projets modernes utilisent souvent :
- Des systèmes numériques d’implantation
- Des outils automatisés de relevé
- Une surveillance continue des élévations
- Une vérification des coordonnées en temps réel
Une meilleure précision topographique réduit directement les conflits d’installation pendant l’assemblage prefab.
Surveillance continue pendant la construction
Les conditions des fondations doivent être surveillées en continu pendant toute l’exécution du projet.
Les activités de surveillance peuvent inclure :
- La mesure des tassements
- Le suivi des élévations
- La vérification des boulons d’ancrage
- L’inspection des conditions de surface
La surveillance continue permet aux équipes d’identifier les problèmes émergents avant qu’ils n’affectent l’assemblage structurel.
Communication intégrée entre les parties prenantes
Les projets prefab réussis dépendent fortement de la communication entre :
- Les ingénieurs
- Les fabricants
- Les équipes de relevé
- Les entrepreneurs d’installation
- Les chefs de projet
Une communication coordonnée améliore la prise de décision et permet des actions correctives plus rapides lorsque des irrégularités de fondation sont détectées.
Une collaboration solide améliore considérablement l’efficacité globale de la gestion des fondations irrégulières prefab.
Comment les fabricants expérimentés gèrent les variations de fondation
Stratégies d’ajustement préconçues
Les fabricants prefab expérimentés intègrent souvent des capacités d’ajustement directement dans la conception des systèmes.
Ces stratégies peuvent inclure :
- Des détails de connexion ajustables
- Des interfaces absorbant les tolérances
- Des systèmes modulaires de calage
- Des configurations d’appui flexibles
La flexibilité préconçue aide à réduire les retards d’installation lorsque de faibles variations de fondation apparaissent.
Équipes de support à l’installation
De nombreux fabricants prefab avancés fournissent un support technique sur chantier pendant les opérations d’assemblage.
Ces équipes peuvent assister pour :
- La validation des relevés
- Les procédures de nivellement
- L’alignement des connexions
- Les recommandations correctives
- Les ajustements du séquencement d’installation
Le support terrain améliore la coordination entre l’ingénierie usine et les conditions réelles du chantier.
Détails de connexion flexibles
Les systèmes de connexion sont de plus en plus conçus avec l’adaptabilité d’installation à l’esprit.
Les détails modernes peuvent inclure :
- Une capacité d’ajustement multidirectionnelle
- Des tolérances élargies
- Des options de stabilisation temporaire
- Des méthodes simplifiées de correction sur chantier
Ces solutions aident à améliorer l’efficacité d’installation tout en préservant la sécurité structurelle.
Coordination en temps réel sur chantier
Les grands projets prefab dépendent de plus en plus d’une coordination numérique pendant les installations actives.
Les systèmes de coordination en temps réel permettent aux équipes de :
- Partager instantanément les mises à jour de relevé
- Suivre la progression du positionnement des modules
- Coordonner les actions correctives
- Ajuster dynamiquement les plannings d’installation
Cette visibilité opérationnelle améliore considérablement la réactivité pendant les opérations d’assemblage complexes.
Tendances futures dans la gestion des fondations prefab
Systèmes de relevé assistés par IA
L’intelligence artificielle commence à améliorer la vérification des fondations et la planification d’installation.
Les systèmes assistés par IA peuvent aider à :
- Détecter les anomalies d’élévation
- Prédire les risques de tassement
- Optimiser les procédures de nivellement
- Améliorer la précision des relevés
Ces technologies pourraient éventuellement réduire les besoins de relevé manuel tout en améliorant la précision d’installation.
Surveillance par jumeau numérique
La technologie du jumeau numérique crée des représentations virtuelles en temps réel des conditions de construction.
Ces systèmes peuvent soutenir :
- La surveillance des fondations
- Le suivi des mouvements structurels
- La simulation d’installation
- La planification prédictive de maintenance
Les jumeaux numériques devraient devenir de plus en plus importants dans les projets prefab à grande échelle.
Technologies automatisées de nivellement
Les systèmes émergents de nivellement pourraient automatiser certaines parties du processus d’alignement pendant l’assemblage.
Les technologies potentielles incluent :
- Des systèmes d’appui autonivelants
- Des ajustements hydrauliques automatisés
- Des contrôles d’alignement basés sur capteurs
- Une assistance robotisée au positionnement
L’automatisation pourrait améliorer considérablement la vitesse d’installation et réduire les besoins de main-d’œuvre sur chantier.
Analyse d’installation en temps réel
Les futurs projets prefab s’appuieront probablement davantage sur l’analyse de construction en temps réel.
Ces systèmes pourraient fournir :
- Une surveillance d’installation en direct
- Une analyse prédictive du séquencement
- Une évaluation dynamique de la sécurité
- Une vérification structurelle continue
Les analyses avancées aideront les équipes projet à répondre plus efficacement aux conditions imprévues du chantier.
Conclusion
La construction modulaire moderne en acier dépend fortement de la précision, de la coordination et de l’efficacité d’installation.
Comme les systèmes prefab sont fabriqués avec des tolérances strictes, même de faibles irrégularités de fondation peuvent créer d’importantes complications d’assemblage.
Par conséquent, une efficace gestion des fondations irrégulières prefab est devenue un composant essentiel de l’exécution réussie des projets prefab.
Une bonne gestion des fondations nécessite :
- Des relevés précis
- Des systèmes avancés de nivellement
- Une coordination intégrée de l’ingénierie
- Une planification flexible d’installation
- Une surveillance continue du chantier
Les entreprises impliquées dans des projets de bâtiment à structure métallique préfabriquée à grande échelle s’appuient de plus en plus sur des systèmes numériques de coordination, des technologies de connexion adaptatives et des méthodes avancées de vérification terrain afin de réduire les risques d’installation et améliorer les performances structurelles.
À mesure que la construction industrialisée continue d’évoluer, la gestion des fondations et la coordination du nivellement resteront essentielles pour maintenir la précision, la sécurité et la fiabilité à long terme des assemblages prefab.
