Edifícios de aço muitas vezes parecem fortes por causa de suas grandes vigas, colunas, treliças e pórticos de cobertura, mas muitos riscos estruturais começam em um ponto muito menor: a conexão. Parafusos, soldas, chapas, chapas de reforço, ligações de contraventamento e conexões de base determinam como as cargas se movem por todo o edifício. Muitos erros de conexão em estruturas de aço acontecem não porque os principais elementos de aço são fracos, mas porque os detalhes de conexão são mal projetados, fabricados, verificados ou instalados.
Para armazéns, fábricas, oficinas, edifícios logísticos e instalações industriais pesadas, entender os detalhes de conexão de estruturas de aço em edifícios industriais ajuda a reduzir erros em obra, melhorar a transferência de cargas e apoiar o desempenho estrutural de longo prazo. Um pequeno erro em um furo de parafuso, no comprimento de uma solda, em uma chapa de reforço ou em uma ligação de contraventamento pode gerar atrasos na instalação, custos extras e preocupações de segurança durante a operação.
Por que os detalhes de conexão são importantes em projetos de estruturas de aço
Os detalhes de conexão são os pontos de transferência de uma estrutura de aço. Eles permitem que as vigas transfiram cargas para as colunas, que as treliças transfiram forças da cobertura para os apoios, que os sistemas de contraventamento estabilizem o pórtico e que as chapas de base entreguem forças verticais e horizontais à fundação. Se esses pontos não forem detalhados corretamente, a estrutura pode não se comportar como previsto, mesmo quando os principais elementos de aço estão corretamente dimensionados.
Em edifícios industriais de aço, as conexões devem suportar vários tipos de cargas. Elas podem incluir carga permanente do pórtico de aço, carga acidental de atividades de manutenção, sucção do vento, força sísmica, carga de ponte rolante, vibração de equipamentos, carga de painéis de cobertura e, às vezes, movimento térmico. Quando os detalhes de conexão são ignorados ou simplificados demais, o resultado pode ser escorregamento de parafusos, fissuração de soldas, deformação local de chapas, contraventamento instável ou desalinhamento durante a montagem.
Erros de conexão em estruturas de aço geralmente começam pelo caminho das cargas
Um dos erros de conexão em estruturas de aço mais graves é ignorar o caminho real das cargas. Uma conexão não é apenas um ponto onde duas peças de aço se encontram. É um ponto onde a força deve passar com segurança de um elemento para outro. Se o projetista, o detalhador, o fabricante ou a equipe de instalação não compreende a direção da carga, a conexão pode parecer correta no desenho, mas não funcionar corretamente no edifício.
Por exemplo, a carga da cobertura pode se mover das terças para as vigas de cobertura, depois para as treliças ou caibros, em seguida para as colunas e, finalmente, para a fundação. A força do vento pode se mover pelo contraventamento da cobertura, pelo contraventamento das paredes, pelas vigas de amarração e pelas bases das colunas. A carga de ponte rolante pode criar força vertical, força horizontal, vibração e esforço repetido. Se qualquer conexão nesse caminho for fraca demais, mal alinhada ou instalada incorretamente, todo o sistema pode se tornar menos confiável.
Para evitar esse problema, o detalhamento das conexões deve sempre começar pelo caminho estrutural das cargas. Os desenhos devem mostrar claramente quais elementos são os principais componentes de suporte de carga, quais elementos atuam como apoios secundários e quais conexões precisam de maior resistência ou inspeção especial. Os desenhos de projeto, desenhos de fabricação e desenhos de instalação também devem ser coordenados antes do início da fabricação.
Erro 1: usar chapas de reforço inadequadas
As chapas de reforço são comuns em conexões de treliças, conexões de contraventamento e detalhes de reforço de pórticos. Uma chapa de reforço pode parecer simples, mas muitas vezes suporta forças significativas de tração, compressão ou cisalhamento. Os problemas ocorrem quando a chapa é fina demais, o espaçamento dos parafusos é pequeno demais, a distância até a borda não é suficiente ou os elementos conectados não se encontram no eixo correto.
Em uma treliça espacial, a precisão da chapa de reforço se torna ainda mais importante porque vários elementos podem se encontrar em um único nó. Se a chapa do nó não tiver o tamanho ou a posição corretos, as forças vindas de várias direções podem não ser transferidas de forma suave. Isso pode causar concentração local de tensões, dificuldade de montagem ou distorção da malha da cobertura.
Para evitar problemas com chapas de reforço, a espessura da chapa, a disposição dos parafusos, o tamanho da solda, a distância até a borda e o alinhamento dos elementos devem ser revisados com cuidado. Para nós de treliças complexos, um modelo 3D ou um desenho detalhado do nó pode ajudar a prevenir erros geométricos antes da fabricação.
Erro 2: mau alinhamento dos furos de parafusos
O mau alinhamento dos furos de parafusos é um dos problemas de obra mais comuns em projetos de estruturas de aço. Ele pode acontecer em conexões viga-coluna, conexões com chapa de extremidade, conexões de emenda, conexões de chapa de base e ligações de contraventamento. Quando os furos de parafusos não coincidem, os instaladores podem forçar os elementos para a posição, alargar furos na obra ou atrasar a instalação enquanto aguardam a correção.
Esse erro geralmente começa durante a fabricação ou a coordenação dos desenhos. As posições dos furos podem ser transferidas incorretamente, a tolerância de furação pode não ser controlada ou o desenho de fabricação pode não corresponder à dimensão real do local. Em alguns casos, os chumbadores da fundação são instalados antes que o fabricante da estrutura de aço confirme o layout final da chapa de base, criando problemas quando as colunas chegam à obra.

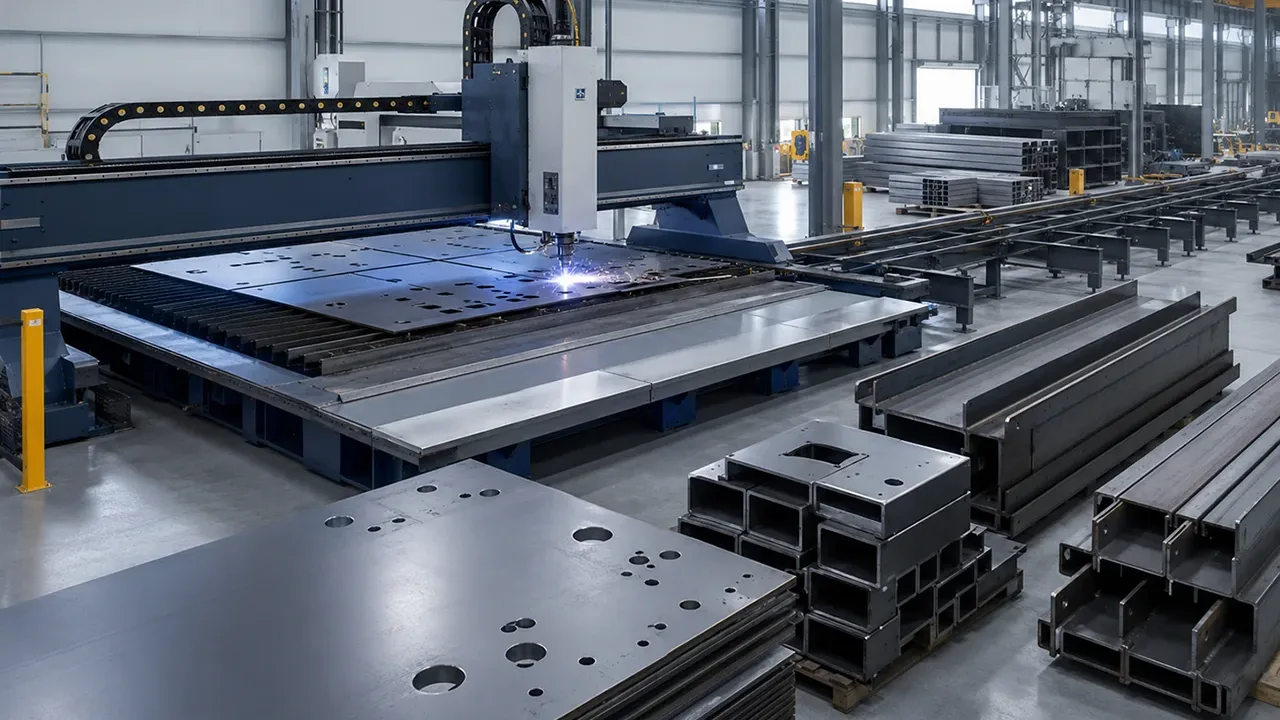

Para evitar esse problema, os elementos de aço devem ser fabricados com equipamentos de furação precisos, gabaritos adequados e inspeção dimensional rigorosa. Para conexões importantes, a montagem de teste pode ajudar a confirmar que os furos de parafusos coincidem antes da entrega. Na obra, o alargamento não controlado dos furos deve ser evitado porque pode reduzir a confiabilidade da conexão.
Erro 3: classe de parafuso ou aperto incorreto
Mesmo quando o projeto da conexão está correto, usar os parafusos errados pode criar problemas sérios. Erros comuns incluem usar a classe de parafuso incorreta, deixar arruelas faltando, usar parafusos curtos demais, misturar parafusos comuns com parafusos de alta resistência ou não apertar os parafusos de acordo com o procedimento exigido.
Parafusos soltos podem permitir movimento, vibração ou escorregamento na conexão. Parafusos apertados em excesso podem danificar roscas ou criar tensão desigual. Para conexões parafusadas de alta resistência, a sequência de aperto e a inspeção são especialmente importantes. Se uma parte da conexão for apertada cedo demais enquanto outros elementos ainda estão desalinhados, a conexão final pode conter tensões ocultas.
Para prevenir erros relacionados a parafusos, a equipe de instalação deve verificar classe, diâmetro, comprimento, posicionamento das arruelas e método de aperto antes da montagem. Os parafusos concluídos devem ser marcados após a inspeção para que os supervisores possam confirmar facilmente quais conexões já foram verificadas.
Erro 4: soldagem fraca ou mal executada
A qualidade da solda tem efeito direto no desempenho das conexões de aço. Alguns erros de soldagem são visíveis, enquanto outros ficam ocultos dentro da solda. Problemas comuns incluem tamanho de solda insuficiente, baixa penetração, comprimento de solda incorreto, mordedura, porosidade, superfícies de soldagem sujas e deformação causada por entrada de calor não controlada.
Erros de soldagem geralmente aparecem quando a soldagem em obra é feita com pressa ou quando a superfície de soldagem não é devidamente limpa. Tinta, ferrugem, óleo, umidade e resíduos de corte podem reduzir a qualidade da solda. Um encaixe impreciso também pode dificultar a obtenção do tamanho e do formato de solda exigidos.
Para evitar problemas de soldagem, os soldadores devem seguir procedimentos de soldagem aprovados, preparar superfícies limpas, controlar a entrada de calor e inspecionar as soldas concluídas. A inspeção visual é necessária para soldas gerais, enquanto ensaio ultrassônico, ensaio por partículas magnéticas ou outros métodos de ensaio não destrutivo podem ser necessários para conexões críticas.
Erro 5: não coordenar desenhos de fabricação com as condições da obra
Muitos erros de conexão em estruturas de aço acontecem porque os desenhos usados na fábrica não correspondem à condição real da obra. Uma chapa de base de coluna de aço pode ser fabricada corretamente de acordo com o desenho de fabricação, mas os chumbadores no local podem estar deslocados. Uma viga pode ser furada com precisão, mas o pórtico conectado pode ter uma elevação diferente. Um elemento de contraventamento pode se encaixar no modelo, mas a tolerância da obra pode dificultar a instalação.
Esses problemas geralmente vêm de falhas de comunicação entre a equipe de projeto, o empreiteiro da fundação, o fabricante da estrutura de aço e a equipe de instalação. Outro problema comum é usar desenhos desatualizados depois que revisões já foram feitas.
Para reduzir esse risco, as dimensões da fundação devem ser verificadas antes da fabricação do aço. O layout dos chumbadores, a malha de colunas, a elevação, as chapas embutidas e os níveis de concreto devem ser confirmados com medições em obra. Todas as equipes devem trabalhar com os desenhos aprovados mais recentes, e qualquer alteração em obra deve ser refletida nos documentos de fabricação e instalação.
Erro 6: negligenciar conexões de contraventamento e estabilidade
O contraventamento às vezes é tratado como um componente secundário, mas é essencial para a estabilidade de edifícios de aço. Contraventamento de cobertura, contraventamento de paredes, tirantes, mãos francesas, sistemas de apoio horizontal e contraventamento temporário durante a montagem ajudam o pórtico a resistir ao movimento durante a construção e a operação.
Se as conexões de contraventamento forem fracas, ausentes, soltas ou instaladas na sequência errada, a estrutura pode se tornar instável antes que o sistema completo do edifício esteja concluído. Isso é especialmente importante durante a montagem, quando o pórtico ainda pode não ter painéis de cobertura, painéis de parede ou suporte lateral permanente.
Para evitar problemas de contraventamento, os detalhes de conexão do contraventamento devem ser mostrados claramente nos desenhos. O contraventamento temporário deve ser instalado conforme necessário e não deve ser removido cedo demais. Após a instalação, os elementos de contraventamento devem ser verificados quanto a alinhamento, tensão, condição dos parafusos e conexão adequada ao pórtico principal.
Erro 7: mau detalhamento de conexões em sistemas de treliça espacial
Uma treliça espacial é diferente de um pórtico simples porque as forças muitas vezes se movem por uma malha tridimensional. Vários elementos podem se conectar em um único nó, e cada elemento pode carregar força de uma direção diferente. Isso torna a precisão das conexões uma das partes mais importantes da fabricação e instalação de uma treliça espacial.
O mau detalhamento dos nós pode causar vários problemas. Os comprimentos dos elementos podem não se encaixar corretamente. Os furos de parafusos podem não se alinhar. Chapas de nó ou juntas esféricas podem ser difíceis de montar. Pequenos erros de tolerância podem se acumular ao longo do sistema de cobertura, criando problemas maiores de alinhamento nos apoios de borda.
Para evitar esses problemas, as conexões de treliça espacial devem ser revisadas com modelagem 3D precisa, numeração clara dos nós e controle rigoroso de tolerâncias de fabricação. Cada nó deve ser marcado claramente antes do envio, e a sequência de instalação deve ser planejada antes que o aço chegue à obra.
Erro 8: ignorar a proteção contra corrosão nos pontos de conexão
Os pontos de conexão costumam ser mais vulneráveis à corrosão do que a superfície principal do aço. Corte, furação, soldagem, aparafusamento e ajustes em obra podem danificar os revestimentos protetores. Furos de parafusos, zonas de solda, chapas de base e chapas sobrepostas podem expor o aço à umidade se não forem reparados corretamente.
Em edifícios industriais, a proteção contra corrosão é especialmente importante ao redor de conexões de cobertura, aberturas de parede, bases de colunas, marquises externas e áreas expostas à umidade ou produtos químicos. Se a água permanecer ao redor de um detalhe de conexão, a corrosão pode se desenvolver mais rapidamente e reduzir a durabilidade de longo prazo.
Para prevenir problemas de corrosão, o revestimento danificado deve ser reparado após furação, corte, soldagem ou ajuste em obra. Superfícies galvanizadas devem ser retocadas quando necessário. Detalhes que acumulam água devem ser evitados, e áreas de conexão expostas devem receber pintura, selante ou proteção galvanizada adequada com base no ambiente do projeto.
Erro 9: pular a inspeção final antes da entrega
Alguns problemas de conexão não são descobertos porque são ocultados cedo demais. Depois que painéis de cobertura, painéis de parede, forros, proteção contra incêndio ou fechamento são instalados, muitas conexões estruturais se tornam difíceis de inspecionar. Por isso, a verificação final das conexões deve acontecer antes que o edifício seja fechado.
Uma inspeção adequada deve incluir aperto dos parafusos, aparência das soldas, instalação do contraventamento, alinhamento dos elementos, condição das chapas de base, reparo do revestimento e comparação com os desenhos aprovados. Fotos e registros de inspeção são úteis para controle de qualidade e manutenção futura.
A inspeção final não deve ser tratada como uma formalidade. Ela é a última chance de identificar parafusos faltantes, contraventamentos soltos, soldas incompletas, danos no revestimento ou modificações incorretas em obra antes que o edifício entre em operação.
Checklist de erros de conexão para edifícios industriais de aço
| Área da conexão | Erro comum | Como evitar |
|---|---|---|
| Conexão viga-coluna | Furos de parafusos desalinhados ou detalhe fraco de chapa de extremidade | Verificar desenhos de fabricação, tolerância dos furos e montagem de teste quando necessário |
| Conexão com chapa de reforço | Chapa fina, distância de borda inadequada ou alinhamento incorreto dos elementos | Revisar a espessura da chapa, o espaçamento dos parafusos, o tamanho da solda e a direção da força |
| Conexão parafusada | Classe de parafuso incorreta, arruelas faltantes ou aperto inadequado | Confirmar a especificação dos parafusos e inspecionar a sequência de aperto |
| Conexão soldada | Tamanho de solda insuficiente, baixa penetração ou superfície suja | Seguir os procedimentos de soldagem e inspecionar soldas críticas |
| Conexão de contraventamento | Contraventamento solto, ausente ou instalado em sequência incorreta | Instalar contraventamento temporário e permanente de acordo com o plano de montagem |
| Nó de treliça espacial | Erro de geometria do nó ou acúmulo de tolerâncias | Usar coordenação 3D, numeração dos nós e controle rigoroso de fabricação |
| Conexão de chapa de base | Desalinhamento de chumbadores ou má condição do grout | Verificar o layout da fundação antes da entrega do aço e inspecionar a instalação da base |
Como evitar erros de conexão em estruturas de aço em projetos reais
Evitar problemas de conexão exige mais do que um bom projeto. Exige coordenação desde a primeira revisão dos desenhos até a inspeção final em obra. A equipe de projeto deve compreender o caminho das cargas. O detalhador deve converter o projeto em desenhos de fabricação claros. A fábrica deve controlar corte, furação, soldagem e montagem de teste. A equipe de instalação deve seguir a sequência de montagem e inspecionar cada conexão crítica.
As etapas práticas de prevenção incluem:
- Revisar o projeto das conexões antes do início da fabricação.
- Confirmar a classe do parafuso, o tamanho do furo, a espessura da chapa e o tamanho da solda.
- Coordenar desenhos de projeto, desenhos de fabricação e condições da obra.
- Verificar o layout dos chumbadores da fundação antes da entrega das colunas.
- Usar equipamentos de fabricação precisos para furação e corte.
- Inspecionar conexões parafusadas e soldadas antes da instalação do fechamento.
- Reparar o revestimento danificado após soldagem, furação ou ajuste em obra.
- Preparar um checklist claro de inspeção para cada tipo de conexão.
A XTD Steel Structure apoia projetos de edifícios de aço com coordenação de projeto, controle de fabricação e gestão de instalação para reduzir erros de conexão desde a revisão dos desenhos até a montagem em obra. Para edifícios industriais, armazéns, fábricas e sistemas de cobertura em treliça espacial, essa coordenação ajuda a melhorar a segurança, a velocidade de construção e o desempenho de longo prazo do edifício.
FAQ sobre erros de conexão em estruturas de aço
Quais são os erros de conexão em estruturas de aço mais comuns?
Os erros de conexão em estruturas de aço mais comuns incluem caminhos de carga pouco claros, mau alinhamento dos furos de parafusos, seleção incorreta de parafusos, parafusos soltos ou apertados em excesso, soldagem fraca, chapas de reforço inadequadas, detalhes de contraventamento ausentes e falta de inspeção final antes da entrega.
Por que os detalhes de conexão são importantes em edifícios industriais?
Os detalhes de conexão são importantes porque transferem força entre os elementos estruturais. Em edifícios industriais, as conexões devem lidar com carga de cobertura, carga de vento, carga de ponte rolante, vibração de equipamentos, força de contraventamento e reações da fundação. Detalhes de conexão deficientes podem reduzir a estabilidade, atrasar a instalação e aumentar o risco de manutenção.
As conexões de treliça espacial são mais difíceis do que as conexões de pórtico?
Sim. Uma treliça espacial geralmente tem uma geometria de nós mais complexa porque vários elementos se encontram em um ponto a partir de diferentes direções. Isso exige fabricação precisa, numeração clara dos nós, controle rigoroso de tolerâncias e sequência cuidadosa de instalação.
Como os problemas de conexão podem ser prevenidos antes da instalação?
Os problemas de conexão podem ser reduzidos por meio de revisão antecipada dos desenhos, fabricação precisa, inspeção adequada de parafusos e soldas, montagem de teste quando necessário, medição da fundação e comunicação clara entre as equipes de projeto, fabricação e instalação.
Melhores detalhes de conexão criam edifícios de aço mais seguros
Edifícios de aço fortes dependem de mais do que grandes elementos estruturais. Uma viga pesada, uma coluna, uma treliça ou um caibro só podem funcionar bem quando os pontos de conexão são projetados e instalados corretamente. Parafusos, soldas, chapas de reforço, ligações de contraventamento, conexões de nós, chapas de emenda e chapas de base trabalham juntos para transferir cargas de uma parte da estrutura para outra. Se esses detalhes forem fracos, imprecisos ou mal inspecionados, o sistema geral do edifício pode perder estabilidade mesmo quando os principais elementos de aço são fortes.
Os detalhes de conexão também afetam a fluidez com que uma estrutura de aço pode ser fabricada e instalada. Furos de parafusos precisos, espessura adequada de chapas, requisitos claros de soldagem e desenhos de fabricação bem coordenados ajudam a reduzir ajustes em obra e atrasos de instalação. Por outro lado, detalhes mal preparados podem obrigar os trabalhadores a modificar elementos de aço em obra, alargar furos de parafusos, ajustar posições de contraventamento ou reparar componentes desalinhados. Essas correções aumentam o tempo de mão de obra, o custo do projeto e o risco de qualidade.
Muitos erros de conexão em estruturas de aço podem ser evitados por meio de revisão antecipada do projeto, fabricação precisa, planejamento cuidadoso da instalação e inspeção adequada. Antes do início da produção, engenheiros e detalhadores devem confirmar o caminho das cargas, a disposição dos parafusos, o tamanho da solda, o alinhamento dos elementos e a tolerância da conexão. Durante a fabricação, corte, furação, soldagem e montagem de teste devem ser controlados cuidadosamente. Durante a instalação, cada conexão deve ser verificada antes que painéis de cobertura, fechamento de paredes ou outros materiais de acabamento cubram o pórtico estrutural.
Para fábricas, armazéns, oficinas industriais, edifícios logísticos e coberturas em treliça espacial, a qualidade da conexão afeta diretamente a segurança, a velocidade de construção, o custo de manutenção e o desempenho estrutural de longo prazo. Um sistema de conexão bem detalhado ajuda o edifício a resistir à carga de vento, carga de cobertura, vibração de equipamentos, movimento de ponte rolante e esforço operacional diário. Ao dar a devida atenção aos detalhes de conexão desde o projeto até a entrega, os proprietários de projetos podem reduzir riscos ocultos e criar um edifício de aço mais seguro e durável.
