承压加劲肋如何帮助防止腹板局部屈服

集中力并不总能在钢梁中均匀扩散。较大的支座反力、柱荷载、起重机反力、设备荷载或次结构连接，都可能通过梁翼缘相对较小的区域传入较大的压缩力。即使钢梁整体具有足够的抗弯和抗剪承载能力，位于该集中力正下方或附近的腹板仍可能成为设计中的关键部位。

当翼缘与腹板连接区域附近的局部压应力增大到足以使梁腹板发生屈服时，就会出现腹板局部屈服。提高该区域承载能力的一种实用方法是设置用于腹板局部屈服的承压加劲肋。这些钢板能够加强腹板，并在梁高方向形成更加直接的荷载传递路径。

然而，设置加劲肋并不只是简单地在腹板旁焊接钢板。其位置、厚度、装配贴合、稳定性、焊缝以及与周围翼缘和支承构件之间的关系都必须协调。正确设计和详图化的加劲肋应作为完整结构荷载路径的一部分发挥作用，而不是作为孤立的加强板。

什么是腹板局部屈服？

腹板局部屈服是一种局部极限状态，当集中压缩力通过梁翼缘传入时可能发生。荷载从受力翼缘向腹板扩散，在腹板相对较短的范围内产生较高的压应力。

这种情况通常发生在梁支座附近、集中荷载下方、荷载传递点，或其他结构构件向梁传递较大反力的位置。如果腹板没有足够的局部承载能力，即使梁的其他部分仍处于可接受的应力水平，翼缘与腹板交界处附近也可能开始发生屈服。

这种区别非常重要。钢梁可能具有足够的整体抗弯强度和抗剪能力，但在集中荷载作用点仍然需要额外加强。因此，腹板的局部受力性能需要与梁的整体承载能力分开进行检查。

腹板局部屈服通常发生在哪里

当较大的力传递到梁的较小局部区域时，腹板局部屈服的风险会增加。以下几种结构情况经常产生这种问题。

梁支座位置

在梁端，支座反力必须从钢梁传递到柱、承压板、支座托板或其他支承构件。较大的反力集中在较短的承压长度上时，可能在靠近支座的腹板中产生较高的局部压应力。

上翼缘上的集中荷载

柱、设备、机械、管道支座或次结构可能直接向上翼缘施加集中力。翼缘会分散部分荷载，但受力区域下方的腹板仍必须继续将荷载通过梁传递。

起重机和工业荷载传递点

工业结构中的起重机系统、设备平台、转换结构以及重型工艺机械都可能产生较大的集中反力。这些工况对梁腹板产生的局部需求，可能高于常规楼面或屋面均布荷载。

转换梁和重型框架

转换梁可能支承柱、桁架、次梁或其他主要结构构件。由于这些作用力可能明显大于普通楼面反力，因此腹板局部承载能力的检查尤为重要。

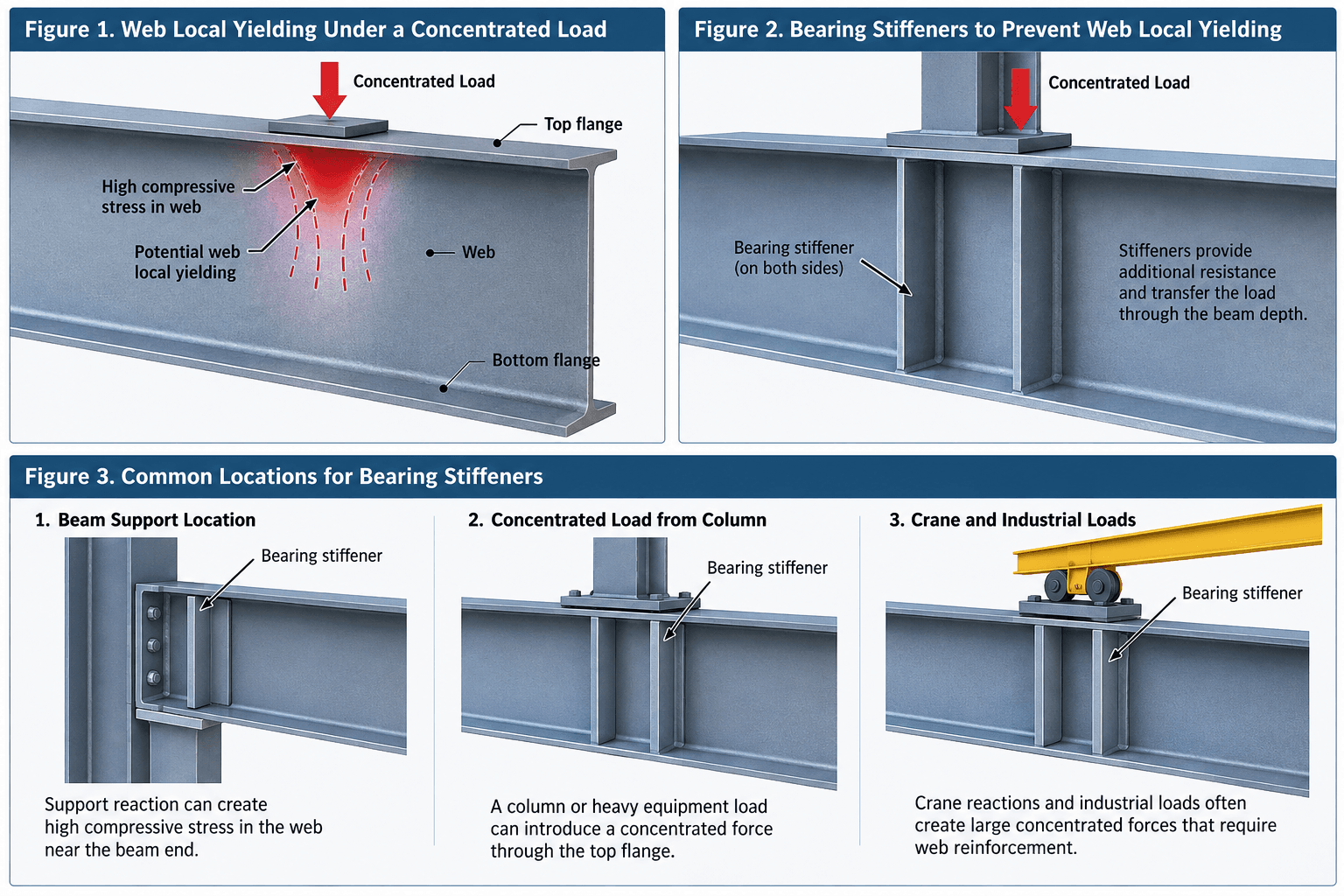

承压加劲肋如何工作

承压加劲肋是安装在腹板两侧或一侧的横向钢板，通常设置在集中力或支座反力附近。其主要作用是加强腹板局部区域，并改善压缩力沿梁高方向的传递。

当位置设置正确时，加劲肋能够在受力翼缘与截面其余部分之间提供额外的荷载传递路径。这样，相对较薄的梁腹板就不需要单独承担全部局部压缩需求，其中一部分力可以通过加劲肋钢板传递。

因此，合理设计的用于腹板局部屈服的承压加劲肋能够降低腹板中的应力集中，并提高梁的局部承载能力。在较大反力作用下，加劲肋可能类似于短受压构件工作，因此其尺寸和稳定性也必须相应设计。

当未加劲腹板无法提供足够承载能力时，正确设计的梁加劲肋可以帮助分散集中力，并改善腹板的局部受力性能。

什么时候需要承压加劲肋

并不是每当梁上出现集中力时都必须设置承压加劲肋。通常首先应评估未加劲腹板本身是否已经具有足够的局部承载能力来抵抗所施加的荷载。

影响这一承载能力的因素包括集中力大小、腹板厚度、梁高、沿翼缘方向的受力长度、荷载距梁端的距离、钢材等级以及周围连接的几何形状。

较厚的腹板可能无需额外加强即可抵抗较大的集中力，而较深但腹板相对较薄的梁则可能需要局部加强。荷载位置同样重要，因为靠近梁端的反力可能形成与距离梁端较远的相同荷载不同的局部应力状态。

因此，最终是否设置加劲肋应根据适用的结构设计验算结果确定，而不是对所有受较大荷载的钢梁统一设置加劲肋。

承压加劲肋与普通腹板加劲肋的区别

并非所有焊接在梁腹板上的横向钢板都具有相同的结构作用。在确定加劲肋布置之前，必须先明确需要控制的极限状态。

承压加劲肋主要用于集中荷载和集中反力位置。其作用是加强局部荷载传递区域，并帮助腹板抵抗集中压缩作用。

中间横向加劲肋则可能主要用于提高腹板稳定性，特别是在较薄腹板承受较大剪力时。其他钢板还可能作为连接加劲肋、连续板、横隔构件或主要连接区域的局部加强板使用。

虽然这些构造在加工图中看起来可能十分相似，但其设计假定可能完全不同。因此，钢板尺寸、焊接要求、接触条件和稳定性验算都应与实际结构功能相匹配。

承压加劲肋的关键设计验算

加劲肋抗压承载能力

当承压加劲肋直接参与传递压缩力时，必须具有足够的截面面积和材料强度。如果集中力很大，过薄的钢板可能无法提供有效加强。

根据具体结构构造，邻近腹板的一部分也可能与加劲肋共同工作。因此，设计人员需要考虑加劲肋与腹板如何共同受力，而不能简单假设加劲肋钢板完全独立工作。

加劲肋屈曲

承压加劲肋本身也可能成为受压构件。如果其过于细长，在安全传递设计荷载之前就可能发生屈曲。钢板厚度、无支撑宽度、与翼缘的连接方式以及加劲肋几何形状都会影响其稳定性。

腹板与加劲肋的共同作用

设置加劲肋的目的是加强腹板局部区域，因此两者之间的共同作用十分重要。良好的装配贴合和焊接能够使力在腹板与加劲肋之间有效传递，同时避免产生不必要的偏心或局部变形。

翼缘接触与力的传递

当加劲肋用于直接从翼缘传递承压力时，加劲肋端部与翼缘之间的关系尤为重要。接触不良或存在非设计间隙可能改变力的传递机制，并增加焊缝或腹板承担的作用力。

焊缝承载能力

连接加劲肋与腹板，并在需要时连接至翼缘的焊缝，必须能够传递该构造所对应的作用力。如果使用较厚的加劲肋，却配置承载能力不足的焊缝，就无法形成有效的加强体系。

单侧承压加劲肋与双侧承压加劲肋

承压加劲肋可以设置在梁腹板的一侧，也可以设置在两侧。适合的布置方式取决于作用力大小、梁的几何尺寸、可用空间、连接形式以及制造要求。

单侧加劲肋

当所需加强程度适中，或周围连接几何条件使两侧加强没有必要或施工困难时，可以采用单侧加劲肋。但是，单侧构造所产生的偏心作用必须纳入设计考虑。

双侧加劲肋

双侧加劲肋在腹板两侧同时提供加强，可以形成更加对称的荷载传递体系。集中反力较大，或者需要更高刚度和稳定性时，通常会考虑采用这种布置。

不过，结构性能优势仍需与制造要求综合考虑。在最终确定构造之前，应检查焊接操作空间，以及是否与螺栓、端板、拼接板和其他连接构件发生冲突。

梁支座处的承压加劲肋

梁支座是承压加劲肋最常见的设置位置之一。在支座处，梁反力通过翼缘和腹板传递到柱、承压板、支座托板或其他支承构件。

如果支座反力较大，而有效承压长度相对较短，腹板中可能产生很高的局部压应力。在靠近支座的位置设置加劲肋，可以为该反力通过梁截面传递提供更强的荷载路径。

对中非常关键。加劲肋应与实际支承点或承压位置对应。如果加强板偏离力的作用线，其有效性可能降低，因为荷载在到达加劲肋之前仍然需要经过一段未加劲腹板。

集中荷载下的承压加劲肋

梁跨内的集中荷载也可能产生类似的局部需求。例如设置在转换梁上的柱、重型设备支座、次梁反力或起重机相关荷载，都可能通过上翼缘向梁传入较大的集中力。

在这些情况下，加劲肋应与力进入梁的位置对齐。其目标是在受力翼缘与加强后的腹板区域之间形成直接且明确的荷载传递路径。

对于非常大的荷载，设计可能需要成对加劲肋、更厚的钢板、额外的翼缘加强，或者采用更大的梁截面。最有效的方案取决于完整的结构受力条件，而不能只考虑腹板局部屈服这一项。

钢结构厂房中的承压加劲肋

钢结构厂房中可能存在多个需要重点考虑集中反力的区域。起重机轨道系统、重型机械平台、转换梁、夹层、设备支座以及较大的屋面或桁架反力，都可能向主要钢构件传递集中荷载。

因此，与主要承受相对均匀楼面或屋面荷载的建筑相比，工业结构可能需要更多局部加强。在这类项目中，加劲肋设计应与设备布置、起重机荷载、结构连接、制造要求和安装顺序进行协调。

由于工业建筑通常包含大量连接板和设备接口，加劲肋的位置还应检查是否与螺栓、支架、设备管线孔洞以及相邻结构构件发生冲突。

“`html

承压加劲肋详图中的常见错误

一个常见错误是将加劲肋设置在集中反力附近，但没有与其直接对齐。这会迫使腹板在加劲肋开始发挥作用之前先横向传递荷载，从而可能使关键区域得不到充分加强。

另一个问题是采用对于所需压缩力而言过薄或过于细长的加劲肋。一块钢板在车间图中看起来可能尺寸不小，但在较大荷载作用下仍可能缺乏足够的稳定性。

装配贴合不良也会降低性能。加劲肋与翼缘之间存在较大间隙时，可能无法形成预期的直接承压传力机制。在其他情况下，焊缝尺寸不足或腹板与加劲肋之间的力传递不完整，也会使加强效果低于预期。

此外，在没有确定控制性极限状态之前，也不应自动设置加劲肋。如果实际问题是其他形式的腹板局部破坏、连接薄弱、翼缘弯曲或构件整体失稳，仅增加承压加劲肋可能无法解决关键问题。

制造与焊接注意事项

承压加劲肋看起来结构简单，但制造质量会直接影响其结构功能。钢板尺寸、边缘处理、对中、装配贴合和焊接都应符合工程详图要求。

焊接顺序同样需要仔细规划。在相对较薄的腹板一侧进行大量焊接可能引起变形。这可能影响梁的直线度、连接对中和安装精度。合理的焊接顺序和尺寸检查有助于减少这些问题。

在制造过程中，加劲肋的位置应与螺栓孔、端板、拼接板、翼缘连接以及其他结构构件进行协调。检验应确认加劲肋安装在工程图要求的位置，并确认完成的焊缝符合项目规范。

XTD Steel Structure 对钢梁及连接组件进行结构详图协调、钢板加工、焊接、尺寸控制和制造检验，使加强构造能够按照预定的荷载传递路径进行生产。

承压加劲肋与增加腹板厚度的比较

设置加劲肋只是提高集中力承载能力的一种方法。在一些项目中，改变梁截面或增加腹板厚度可能更加实用。在另一些情况下，局部加劲在材料利用方面更高效，因为加强材料只设置在真正需要的位置。

最经济的方案取决于钢梁的整体设计。如果腹板局部承载能力是唯一控制因素，加劲肋可以避免增加整个构件的尺寸。如果抗弯、抗剪、挠度或其他极限状态同样关键，那么采用更大的梁截面可能整体上更加高效。

承压加劲肋如何融入完整荷载路径

局部加强始终应被视为完整结构荷载路径的一部分。集中力可能从翼缘进入，通过加劲肋和腹板，继续传递到另一侧翼缘或支承构造，然后再通过支承柱或连接向基础传递。

如果这一传力过程中的某一部分较弱，仅加强腹板可能无法解决问题。翼缘、加劲肋、焊缝、连接板、螺栓、柱以及支承基础，都必须具有足够的承载能力来承受各自接收到的作用力。

因此，用于腹板局部屈服的承压加劲肋应与周围连接整体协调，而不能作为孤立钢板单独设计。

XTD Steel Structure 如何处理加劲肋详图

对于仓库、工业建筑、桁架系统、平台、工厂以及其他钢结构加工项目，加劲肋详图必须准确地从结构设计落实到车间生产。XTD Steel Structure 通过连接详图协调、钢板制造、钢梁加工、焊接控制、尺寸检验和安装规划来支持这一过程。

当多个加劲肋、节点板、端板、支架和拼接构件集中在同一梁段时，这种制造协调尤其重要。将这些构造一起检查，有助于减少相互干涉，并确保加强构件设置在结构荷载路径真正需要的位置。

控制腹板局部屈服的实用要点

腹板局部屈服是由集中压缩力通过梁翼缘或靠近翼缘作用而产生的局部问题。即使整根梁已经具有足够的抗弯或抗剪承载能力，这种局部极限状态仍可能成为控制因素。

首先应检查梁腹板自身的局部承载能力。如果未加劲腹板无法安全抵抗所需作用力，则可以考虑设置承压加劲肋、增加腹板厚度、采用更大梁截面，或修改承压构造。

当选择加劲肋时，对中、钢板尺寸、受压稳定性、翼缘接触、焊接、制造公差以及周围连接细节都十分重要。有效的用于腹板局部屈服的承压加劲肋属于结构荷载传递构件，而不是简单焊接在梁上的附加钢板。

关于承压加劲肋和腹板局部屈服的常见问题

什么会导致腹板局部屈服？

当集中压缩力通过梁翼缘传入，并在邻近腹板中产生较高局部应力时，就可能发生腹板局部屈服。支座反力、柱荷载、设备荷载以及其他集中力都是常见来源。

所有集中荷载都需要设置承压加劲肋吗？

不需要。未加劲腹板本身可能已经具有足够的承载能力。通常只有当所需局部承载能力超过梁腹板按照适用设计验算能够安全提供的能力时，才会考虑设置加劲肋。

承压加劲肋应设置在哪里？

承压加劲肋应尽可能与其需要传递的集中荷载或支座反力对齐。良好的对中能够形成更短、更直接的结构荷载传递路径。

承压加劲肋需要与翼缘接触吗？

所需的贴合和连接方式取决于加劲肋的结构功能。当设计要求通过钢板直接传递承压力时，加劲肋与翼缘之间良好的接触和正确详图尤其重要。

增加梁腹板厚度可以替代承压加劲肋吗？

在某些设计中可以。增加腹板厚度、选用更大的梁截面、修改承压构造或设置局部加劲肋，都可以提高承载能力。合适的方案取决于集中力大小、梁的几何尺寸、其他控制性极限状态、制造要求以及项目整体经济性。
