订购钢结构建筑不仅仅是一次采购决策，更是一项影响结构安全、项目进度、安装效率以及长期运营性能的技术承诺。在开始任何制造之前，必须准备、审核并批准完整的钢结构建筑技术文件。如果跳过这一步，可能会导致昂贵的返工、基础不匹配、制造延误，甚至结构不合规。
在现代工业和商业建筑中，文件不仅仅是文书工作，而是风险控制工具。无论项目涉及仓库、工厂、物流中心还是重型工业设施，完善的钢结构建筑技术文件都能确保制造商、工程师和承包商在材料切割和焊接之前达成一致。
引言——为什么钢结构建筑技术文件至关重要

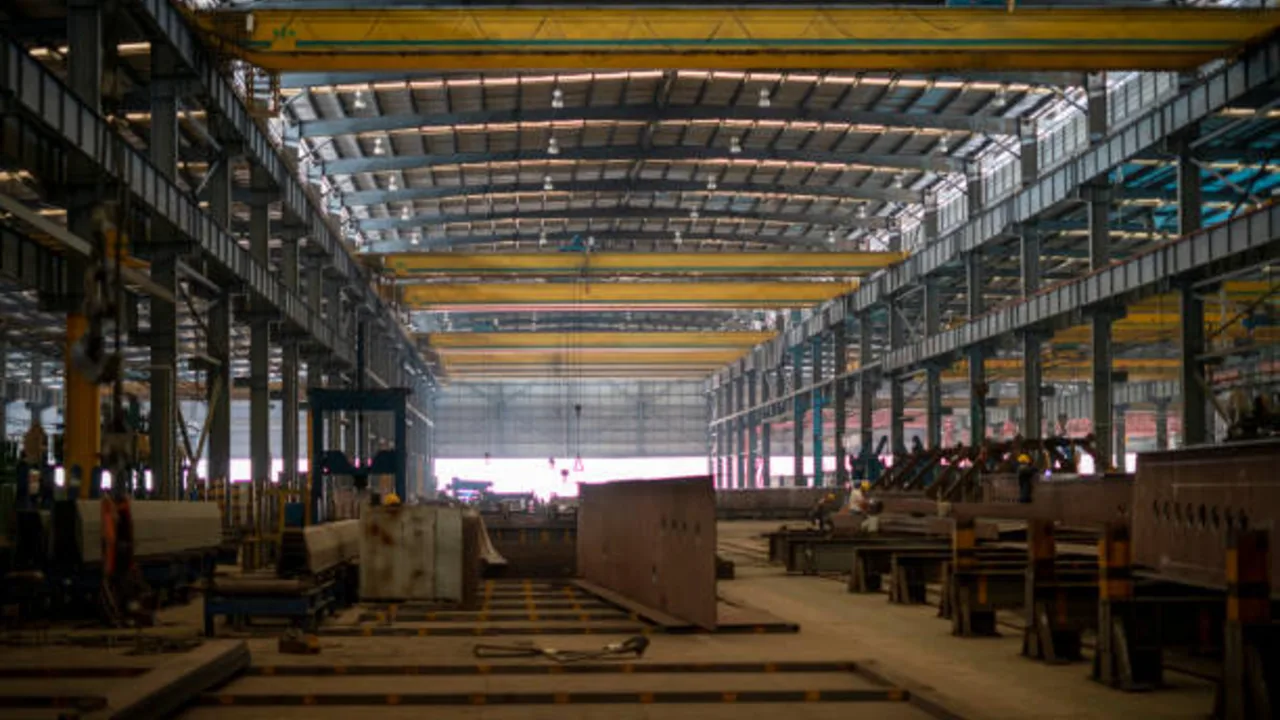

钢结构建筑是精密工程系统。与现场浇筑混凝土结构不同，钢结构框架在工厂预制，然后作为设计好的构件运送到施工现场。一旦开始生产，任何变更都会变得昂贵且具有破坏性。因此，每一个成功的项目都始于完整且经过验证的钢结构建筑技术文件。
文件不完整通常会导致：
- 结构构件尺寸错误
- 地脚螺栓错位和基础问题
- 围护系统安装冲突
- 成本意外增加
- 项目进度延误
在下单前完成技术文件的确认，可以帮助项目业主降低风险，并为制造建立明确的技术基础。
什么是钢结构建筑技术文件？
钢结构建筑技术文件是指设计、制造和安装钢结构所需的完整工程图纸、结构计算书、材料规格以及制造细节。这些文件是所有相关方的合同与技术参考依据。
需要区分概念性图纸与可用于制造的图纸。早期建筑草图或概念性布局图可能展示建筑尺寸和基本形式，但不足以进行生产。可用于制造的文件必须包含结构计算、构件详细尺寸、连接规格以及与基础工程的接口协调。
如果缺乏这种清晰度，设计方、承包商和制造商之间很容易产生误解。
总布置图（GA 图纸）——项目基础
什么是 GA 图纸？
GA 图纸（总布置图）用于展示钢结构建筑的整体布局和几何形态。它们定义结构轴线网格、立面、建筑尺寸、屋面坡度、柱距以及整体构型。
在大多数钢结构项目中，GA 图纸是后续深化设计和制造的主要参考依据。它在设计单个构件之前确立了整体结构框架。
为什么必须在下单前批准 GA 图纸
批准 GA 图纸是启动制造前最关键的里程碑之一。这些图纸确认建筑配置是否符合建筑设计意图、场地条件以及运营需求。
如果 GA 图纸未经过全面审核和签署，项目可能面临：
- 与基础布局产生尺寸冲突
- 柱距设置错误
- 屋面排水设计问题
- 行车梁错位（如适用）
一旦开始制造，修正这些问题将大幅增加成本并延误交付。
GA 图纸包含的关键信息
完善的 GA 图纸通常包括：
- 建筑跨度、长度和净高
- 结构轴线间距
- 屋面坡度及屋脊细节
- 门窗开口位置
- 行车系统整合（如需要）
- 伸缩缝和建筑分段
由于 GA 图纸定义了整体结构布局，它是钢结构建筑技术文件中的核心组成部分。
结构设计计算
荷载假设
每一栋钢结构建筑都必须根据其地理位置和用途承受特定荷载。结构计算是钢结构建筑技术文件的重要组成部分。
通常需要考虑：
- 恒载（结构自重）
- 活载（使用或运营荷载）
- 风荷载（区域风压）
- 雪荷载（如适用）
- 地震作用
荷载假设必须符合当地建筑规范和设计标准。使用错误的荷载数据可能会影响结构安全和审批通过。
符合当地规范和标准
不同地区的钢结构必须遵循特定规范。例如，美国项目可能遵循 AISC 标准，而欧洲项目则必须符合 EN 标准。
因此，纳入钢结构建筑技术文件中的结构计算必须明确所采用的设计规范，以确保工程设计与监管要求保持一致。

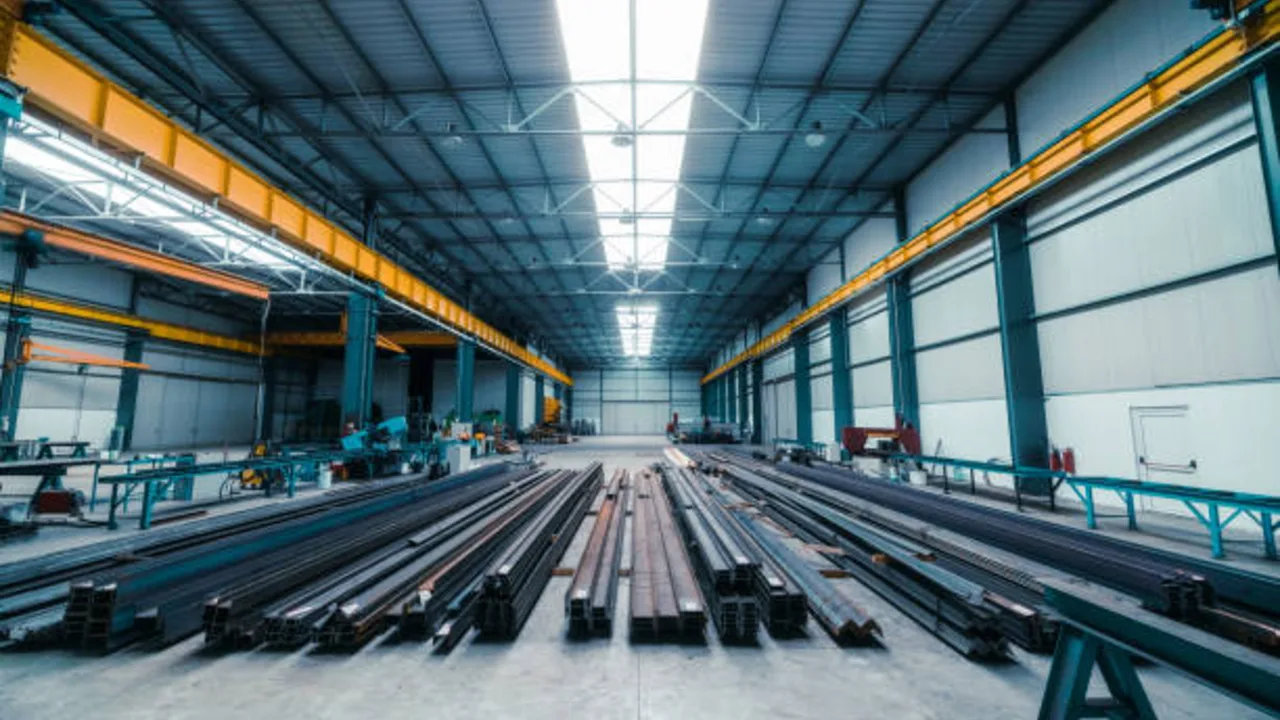

材料规格与钢材等级
钢材材料要求
材料选择直接影响结构强度、耐久性和成本效率。钢材等级必须在钢结构建筑技术文件中明确规定，包括：
- 钢材等级及屈服强度
- 板材厚度和型钢规格
- 螺栓等级及连接系统
- 表面处理要求
材料规格不明确可能导致替代风险或结构性能差异。
防腐保护与涂层系统
环境条件对钢结构建筑的使用寿命具有重要影响。位于沿海地区、化工厂或高湿环境中的项目通常需要增强型防腐保护。
技术文件应明确结构是否采用：
- 热浸镀锌
- 环氧或聚氨酯涂层系统
- 多层防护涂装
这些决策必须在制造开始前确定，以避免表面处理冲突或额外加工成本。
连接细节与制造图纸
加工详图（车间图）
虽然 GA 图纸定义了建筑整体几何形态，但加工详图将项目转化为可制造的实际构件。这些详细文件将结构设计转化为可加工部件。在完整的钢结构建筑技术文件中，加工详图提供精确尺寸、螺栓位置、焊接符号、连接板布置及连接节点细节。
加工详图通常包括：
- 单个构件的精确尺寸图
- 连接板细节
- 螺栓直径、等级和数量
- 焊接类型、尺寸及检验要求
- 构件编号与标识系统
由于钢结构属于预制系统，该阶段的精度决定现场安装是否顺利。即使是微小的尺寸偏差，也可能导致安装延误或现场修改。
审查连接设计的重要性
连接设计是钢结构建筑中最关键的工程环节之一。连接承担梁、柱、支撑与基础之间的荷载传递。设计不当或缺乏文件说明的连接可能削弱结构性能。
因此，在下单前审查连接细节至关重要。完善的钢结构建筑技术文件能够确保：
- 荷载传递路径清晰明确
- 螺栓和焊缝承载能力符合设计要求
- 安装顺序得到充分考虑
- 现场无需临时改动
合理设计的连接可缩短安装时间并提高施工安全性。
基础接口与地脚螺栓布置图
地脚螺栓布置
钢结构制造必须与基础施工精确匹配。地脚螺栓在钢结构安装前已预埋在混凝土中。如果地脚螺栓位置与底板不匹配，将导致严重延误。
因此，地脚螺栓布置图是钢结构建筑技术文件中的必要组成部分。这些图纸明确：
- 螺栓间距及轴线参考
- 底板尺寸
- 埋设深度
- 调平要求
结构工程师与土建承包商之间的协调对于避免错位至关重要。
与土建承包商的协调
基础错误是钢结构安装延误的常见原因之一。如果钢构件到达现场时发现地脚螺栓位置错误，可能需要切割、钻孔或重新浇筑，成本高昂。
完整的钢结构建筑技术文件提供清晰的技术依据，确保土建与结构团队基于同一数据开展工作。
材料清单（BOM）与数量明细
材料清单（BOM）不仅是报价工具，更是整个钢结构系统的技术清单。在钢结构建筑技术文件中，BOM 列明所有结构构件、钢板、螺栓及附件。
完整的 BOM 通常包括：
- 构件编号
- 截面规格与长度
- 钢材总重量
- 螺栓及紧固件数量
- 次结构构件
准确的数量分解可确保成本透明并减少执行阶段的争议。
项目规范与范围界定
包含与不包含内容
在订购钢结构建筑时，范围不清晰是常见问题。技术文件必须明确供货范围及不包含内容。
通常包含：
- 主体钢结构框架
- 次结构构件（檩条和墙梁）
- 连接螺栓
- 支撑系统
可能不包含：
- 围护板材
- 保温系统
- 门窗
- 起重机系统
在钢结构建筑技术文件中清晰界定范围，有助于避免合同争议。
交付与包装条款
钢结构通常以多个集装箱或平板货架运输。包装方式、标识系统及卸货要求必须提前明确。
文件应说明：
- 发货顺序
- 构件标识系统
- 安装编号参考
- 运输防护措施
这些信息可确保物流顺畅并提高现场安装效率。
订购钢结构建筑的常见错误
即使经验丰富的项目业主也可能在文件方面犯错，例如：
- 未完成 GA 图纸即下单
- 忽视当地风荷载或地震要求
- 忽略连接审查
- 未协调地脚螺栓布置
- 误以为概念图可直接用于制造
这些错误都会削弱钢结构建筑技术文件的可靠性，并增加项目风险。
真实案例：泰国钢结构工厂项目（860 吨，2021 年）
一个完整钢结构建筑技术文件如何直接影响项目成功的典型案例是 XTD 的泰国钢结构工厂项目，该项目于 2021 年 4 月完工。项目使用约 860 吨结构钢，并通过工程、制造与现场安装的紧密协作按期交付。
项目概况
该泰国项目为现代工业厂房综合体，包含生产车间、物流支持区域及辅助功能空间。在制造开始前，所有关键技术文件均已完成并批准，包括 GA 图纸、结构计算、加工详图及地脚螺栓布置图。
这种前期确认确保制造过程清晰明确，并保证现场安装与基础条件精准匹配，从而减少返工。
文件与执行亮点
- 完整的 GA 图纸确保结构布局与运营需求一致
- 结构规格设计符合当地气候与荷载要求
- 详细加工详图实现高精度制造
- 地脚螺栓与基础协调避免安装错位
项目完成后，客户获得完整的竣工图、材料证明、涂层说明及维护建议。
这一案例再次证明：完善的钢结构建筑技术文件不是形式，而是保障进度与质量的战略工具。
专业钢结构建筑公司如何支持技术文件工作
与一家专业的钢结构建筑公司合作，可显著减少文件错误。专业制造商在确认订单前提供工程支持，确保所有钢结构建筑技术文件完整且技术可靠。
支持内容包括：
- 初步结构审查
- 荷载优化与价值工程
- 连接细节协助
- 基础接口协调
- 制造可行性检查
结论——先文件，后制造
在没有完整且经过验证的钢结构建筑技术文件情况下订购钢结构建筑，将使项目面临不必要的风险。从 GA 图纸到结构计算，再到连接细节与材料规格，每一份文件都至关重要。
在现代钢结构建设中，文件不是可选项，而是质量控制与进度保障的基础。
先文件。后制造。
