يمكن للوصلة الفولاذية أن تنقل قوى كبيرة مع استمرارها في توليد طلب شديد التركّز في العنصر الداعم. ويحدث ذلك غالبًا عندما يُدخل جناح عارضة أو كابولي أو علاقة أو وصلة معدات أو مكوّن آخر متصل قوة شد مركزة إلى جناح عمود أو عارضة. وعلى الرغم من أن العنصر الداعم قد يمتلك قدرة إجمالية كافية على مقاومة الانحناء والقص والقوة المحورية، فقد يصبح الجناح المحمل نفسه الجزء الحاكم في الوصلة.

يصف الانحناء الموضعي للجناح استجابة الانحناء والخضوع الموضعية التي يمكن أن تتطور عندما تسحب قوة شد مركزة منطقة محدودة من جناح فولاذي. ويكون هذا الفحص مهمًا بشكل خاص في القطاعات ذات الأجنحة العريضة والقطاعات المركبة المشابهة، حيث يجب على الجناح المحمل نقل القوة نحو جسم المقطع وبقية القطاع الإنشائي.

في الهياكل الفولاذية الصناعية، يساعد فهم هذا السلوك الموضعي المهندسين على تنسيق اختيار العناصر، وهندسة الوصلات، والتقوية، والتصنيع، ومسار الحمل الفعلي بدلًا من الاعتماد فقط على القدرة الإجمالية للعارضة أو العمود.

لماذا يُعد الانحناء الموضعي للجناح مهمًا في الوصلات الفولاذية

يتم عادةً فحص العناصر الإنشائية الفولاذية من حيث الانحناء العام، والقص، والضغط، والشد، والاستقرار. إلا أن الوصلات يمكن أن تُدخل القوى إلى جزء صغير فقط من العنصر. ولذلك قد يختلف الطلب الموضعي الناتج اختلافًا كبيرًا عن توزيع الإجهاد المفترض في فحص العنصر ككل.

عندما تؤثر قوة شد مركزة عموديًا على جناح، يتصرف الجناح محليًا كصفيحة بارزة من جسم المقطع. وتميل المنطقة المحملة إلى الانسحاب إلى الخارج بينما يوفر الجناح المحيط والجسم التقييد. وإذا كان الطلب مرتفعًا بما يكفي مقارنة بالمقاومة الموضعية للجناح، فقد يتطور الخضوع من خلال آلية انحناء موضعية.

وهذا التمييز مهم لأن زيادة القدرة الإجمالية للعارضة لا تحل تلقائيًا جميع حالات الحد المرتبطة بالوصلة. فسمك الجناح، ومقاومة المادة، وموقع الوصلة، والهندسة الفعلية لانتقال القوة كلها تؤثر في الأداء الموضعي.

ما أسباب الانحناء الموضعي للجناح

السبب الرئيسي هو قوة شد مركزة تؤثر عبر جزء محدود نسبيًا من جناح محمل. وقد تنشأ القوة مباشرة من مكوّن متصل أو تشكل جزء الشد من زوج قوى أكبر ناتج عن وصلة إنشائية.

قوى الشد المركزة

يمكن لعلاقة أو كابولي أو صفيحة أو مكوّن مشابه أن يسحب مباشرة جناح عنصر داعم. وبدلًا من أن تتوزع القوة بالتساوي على كامل المقطع العرضي، فإنها تدخل أولًا إلى منطقة محدودة من الجناح. وبعد ذلك يجب على الجناح أن ينحني موضعيًا أثناء نقل القوة نحو جسم المقطع.

كما أن عرض الوصلة مهم أيضًا. فقد تولد القوة التي تدخل عبر وصلة ضيقة طلبًا موضعيًا مختلفًا عن قوة موزعة عبر منطقة وصلة أوسع.

وصلات العزم بين العوارض والأعمدة

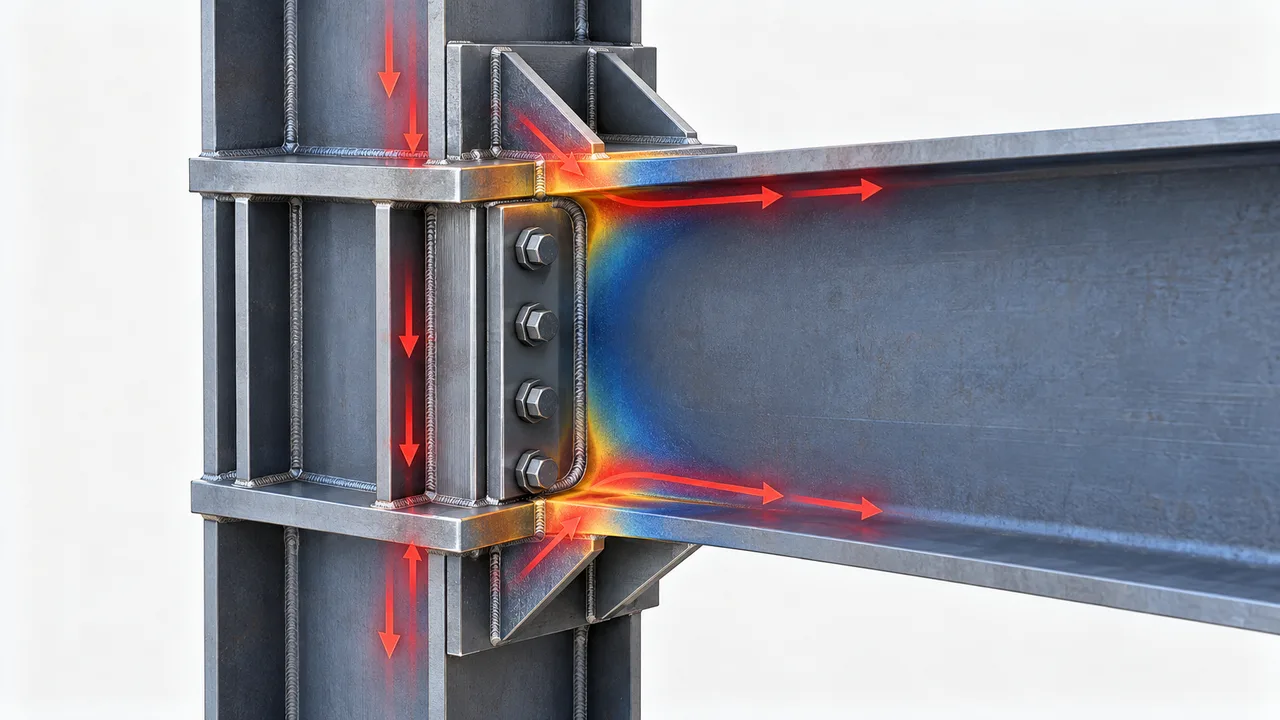

تُعد الوصلات الصلبة بين العوارض والأعمدة من أكثر التطبيقات وضوحًا. إذ يولد انحناء العارضة شدًا في أحد الجناحين وضغطًا في الجناح المقابل. وتُكوّن قوى الأجنحة هذه زوج القوى الداخلي اللازم لنقل أحمال العزم من العارضة إلى العمود الداعم.

على جانب الشد، يمكن لجناح العارضة أن يفرض قوة شد مركزة على جناح العمود. ويجب أن يمتلك جناح العمود مقاومة موضعية كافية لنقل هذه القوة نحو جسم العمود دون حدوث خضوع أو تشوه غير مقبول.

ولهذا السبب أيضًا، لا ينبغي تقييم وصلة العزم فقط من خلال فحص البراغي أو اللحامات أو العارضة نفسها. فقد يكون للعمود الداعم حالات حد موضعية خاصة به تتحكم في تصميم الوصلة.

العلاقات والكمرات الكابولية والمكونات المتصلة

ليست كل الحالات مرتبطة بوصلة عزم بين عارضة وعمود. فقد تُدخل المنصات الصناعية، والمكونات المعلقة، والكمرات الكابولية، ودعامات المعدات، والهياكل المتخصصة أيضًا قوى شد مركزة عمودية على جناح.

ويجب على المصمم تحديد المكان الذي تدخل منه القوة فعليًا إلى العنصر الداعم وأي جزء من الجناح يشارك في نقل تلك القوة.

كيف يتطور الانحناء الموضعي للجناح

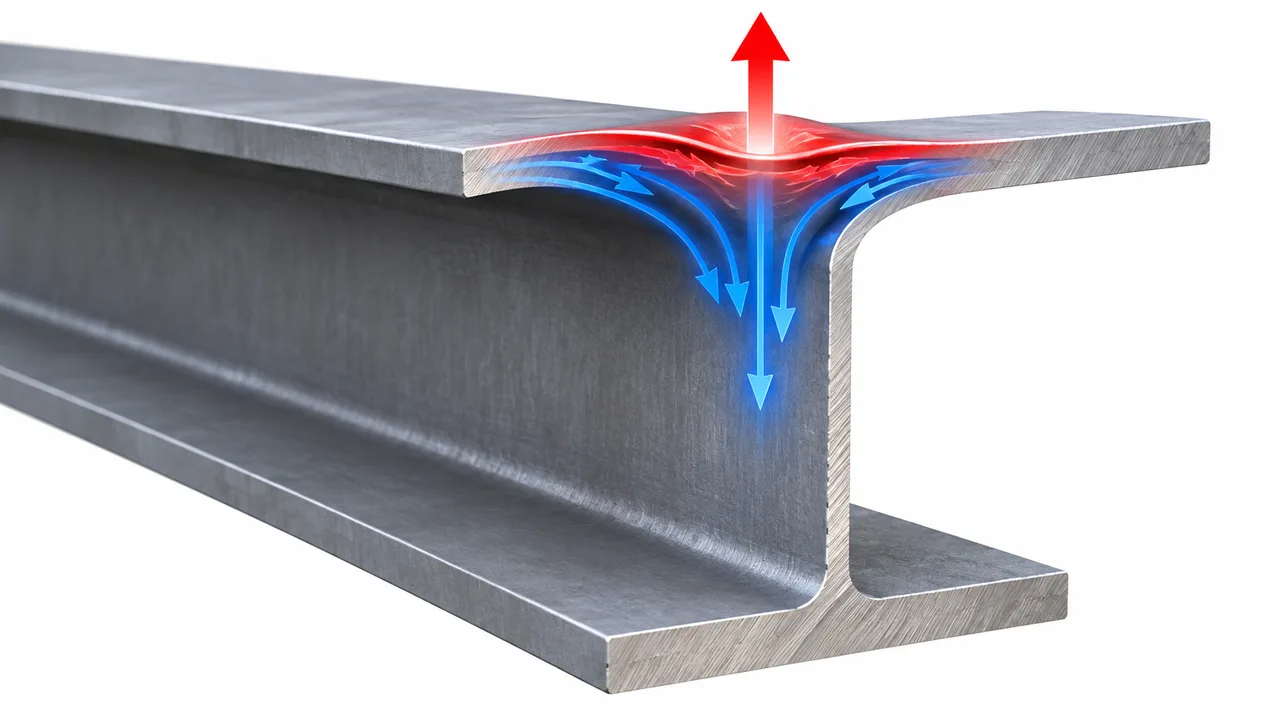

يمكن تبسيط مسار الحمل كما يلي: قوة شد مركزة، الجناح المحمل، المنطقة المجاورة من الجناح، جسم المقطع، وأخيرًا بقية العنصر الداعم. وبما أن الجناح يبرز إلى الخارج من جسم المقطع، فإن الجزء المحمل لا يستطيع نقل القوة دون أن يطور انحناءً موضعيًا للصفيحة.

ومع زيادة طلب الشد، تزداد إجهادات الانحناء بالقرب من الوصلة وحول منطقة الانتقال نحو جسم المقطع. وقد يطور الجناح في النهاية آلية خضوع موضعية بدلًا من البقاء مرنًا بالكامل.

تعالج مواصفات AISC للمباني ذات الهياكل الفولاذية القوى المركزة المؤثرة على الأجنحة والأجسام باعتبارها حالات تصميم موضعية محددة. وهذا يؤكد مبدأ تصميميًا مهمًا: يجب النظر إلى فحوصات القوى المركزة بصورة منفصلة عن المقاومة الإجمالية للعنصر.

الانحناء الموضعي للجناح في وصلات العوارض بالأعمدة

في الوصلة المقاومة للعزم، تنقل أجنحة العارضة قوى محورية كبيرة إلى العمود. وعادةً ما يُدخل أحد جناحي العارضة شدًا بينما يُدخل الجناح المقابل ضغطًا. ولذلك قد تنطبق حالات حد موضعية مختلفة على جانبي الوصلة.

يرتبط الانحناء الموضعي للجناح أساسًا بمكوّن الشد. ويجب على جناح العمود مقاومة السحب إلى الخارج والانحناء موضعيًا بفعل قوة جناح العارضة. وفي الوقت نفسه، قد يحتاج جسم العمود والمنطقة الموجودة على جانب الضغط إلى فحوصات منفصلة للخضوع أو السحق أو الانبعاج أو غيرها من الحالات المطبقة.

ولهذا السبب يجب التعامل مع تصميم الوصلات كنظام منسق من فحوصات حالات الحد بدلًا من اعتباره حسابًا واحدًا.

المتغيرات الرئيسية المؤثرة في الانحناء الموضعي للجناح

سمك الجناح

يؤثر سمك الجناح مباشرة في مقاومة الانحناء الموضعي. فالجناح الأكثر سمكًا يوفر مقاومة أكبر لانحناء الصفيحة ويحسن عمومًا قدرة العنصر الداعم على استقبال قوى شد مركزة.

ولذلك يمكن أن يكون اختيار عنصر ذي جناح أكثر سمكًا إحدى طرق زيادة القدرة الموضعية للوصلة، رغم ضرورة تقييمه إلى جانب استهلاك المواد ومتطلبات التصنيع واقتصاد المشروع ككل.

إجهاد خضوع الفولاذ

يؤثر إجهاد خضوع المادة أيضًا في مقاومة الجناح المحمل. ويمكن لإجهاد خضوع أعلى أن يزيد مقاومة الخضوع الموضعي، لكنه لا يلغي تأثير سمك الجناح أو هندسة الوصلة.

ولا يمكن لدرجة فولاذ أعلى مقاومة أن تعوض جميع تفاصيل انتقال الأحمال غير الملائمة.

هندسة الوصلة

يؤثر عرض الوصلة وموقعها في كيفية دخول القوة المركزة إلى الجناح. كما يمكن لتكوين اللحامات، وأبعاد الصفائح، وعرض جناح العارضة، وموقع نقطة الاتصال، والمحاذاة بالنسبة إلى جسم العنصر الداعم أن تؤثر جميعها في مسار الحمل الفعلي.

ولذلك يجب أن يبقى الحساب القائم على هندسة مثالية متوافقًا مع التفاصيل الموضحة في رسومات التصنيع.

المسافة من نهاية العنصر

قد تتوفر للقوى المركزة القريبة من نهاية العنصر كمية أقل من مادة الجناح المحيطة لتطوير آلية المقاومة الموضعية الكاملة. ولذلك تتطلب حالات الأطراف اهتمامًا منفصلًا بدلًا من اعتبارها تلقائيًا مماثلة للتحميل الداخلي.

الانحناء الموضعي للجناح مقارنة بحالات الحد الموضعية الأخرى

يمكن أن تحدث عدة حالات حد موضعية حول الوصلة نفسها. وقد تتداخل مواقعها، إلا أن آلياتها الإنشائية تختلف.

قد يؤدي التعامل مع هذه الحالات باعتبارها قابلة للتبادل إلى تصميم غير مكتمل. فقد يحقق العنصر أحد الفحوصات الموضعية، لكنه يظل بحاجة إلى تقوية لأن حالة حد أخرى هي الحاكمة.

متى تكون صفائح الاستمرارية أو المقويات ضرورية

إذا تجاوزت القوة المركزة المطلوبة المقاومة الموضعية المتاحة للعنصر الداعم، فقد تكون التقوية ضرورية. وبحسب تكوين الوصلة، يمكن أن يشمل الحل صفائح استمرارية، أو مقويات عرضية، أو صفائح تقوية موضعية، أو وصلة معدلة، أو اختيار قطاع داعم أكبر.

ترتبط صفائح الاستمرارية غالبًا بوصلات العزم لأنها تساعد على نقل قوى أجنحة العارضة بشكل أكثر مباشرة عبر قطاع العمود. ومع ذلك، يجب أن تستند التقوية إلى حالة الحد الحاكمة فعليًا بدلًا من إضافتها تلقائيًا.

في بعض المشاريع، قد يؤدي اختيار عمود أو عنصر داعم بأجنحة أكثر سمكًا إلى تبسيط التصنيع مقارنة بإضافة عدة صفائح تقوية ولحامات إضافية.

تفصيل الوصلة ونقل الأحمال

لا تكون صفيحة التقوية فعالة إلا عندما تشارك في مسار حمل كامل. فسمك الصفيحة وحده لا يكفي. ويجب أن تنقل اللحامات القوة المطلوبة، وأن تكون التقوية مصطفة مع الحمل الداخل، كما يجب أن يمتلك الجناح وجسم المقطع المحيطان قدرة كافية أيضًا.

ويجب أن يراعي التفصيل كذلك إمكانية الوصول للحام، والتداخل مع البراغي أو الصفائح الأخرى، وسماحات التصنيع، وتسلسل تجميع المكونات.

وقد يؤدي سوء المحاذاة إلى لا مركزية غير مقصودة. وبالمثل، قد تتصرف وصلة مصممة وفق حالة ارتكاز أو تلامس محددة بصورة مختلفة إذا غيرت فجوات التصنيع أو تعديلات الموقع الهندسة المقصودة.

الانحناء الموضعي للجناح في مصنع بهيكل فولاذي

يمكن أن يحتوي مصنع بهيكل فولاذي على العديد من الوصلات التي تتطلب فيها القوى المركزة تحليلًا موضعيًا. فقد تولد الإطارات الداعمة للرافعات العلوية، والوصلات الصلبة بين العوارض والأعمدة، ومنصات الآلات، وهياكل التحويل، وأنظمة دعم الأنابيب، والميزانينات، والمعدات المعلقة قوى موضعية أكبر بكثير من الأحمال الموزعة العادية للمباني.

فعلى سبيل المثال، قد يطور إطار صلب يدعم معدات ثقيلة قوى كبيرة في أجنحة العوارض عند وصلاتها بالأعمدة. وقد تدخل عارضة تحويل تدعم منصة علوية ردود أفعال مرتفعة وقوى كبيرة في الوصلات. كما يمكن للهياكل المرتبطة بالرافعات العلوية أن تجمع بين الأحمال المتكررة وهندسة وصلات متطلبة.

في هذه التطبيقات، يجب النظر إلى الانحناء الموضعي للجناح ضمن مسار الحمل الإنشائي الكامل بدلًا من معاملته كحساب منفصل للوصلة.

أخطاء التصميم الشائعة

من الأخطاء الشائعة فحص المقاومة الإجمالية للعمود أو العارضة وافتراض أن جميع مناطق الوصلات مناسبة نتيجة لذلك. فالقدرة الإجمالية للعنصر لا تغني عن فحوصات القوى المركزة.

ومن الأخطاء الأخرى تقييم مجموعة اللحامات أو البراغي فقط. فقد تمتلك الوصلة قدرة كافية لعناصر التثبيت بينما يظل الجناح أو جسم المقطع الداعم غير كافٍ.

كما ينبغي للمصممين تجنب افتراض إمكانية حل كل مشكلة موضعية بمجرد إضافة مقوٍ. ويجب أولًا تحديد حالة الحد الحاكمة. فقد لا تعالج التقوية المخصصة لمقاومة انحناء الجناح مشكلة مستقلة تتعلق بعدم استقرار جسم المقطع.

وأخيرًا، يجب أن تمثل الحسابات ورسومات التصنيع مسار الحمل نفسه. فقد يؤدي تحريك صفيحة أو تغيير هندسة اللحام أو تعديل عرض الوصلة إلى تغيير كيفية انتقال القوة المركزة.

اعتبارات التصنيع الخاصة بالتقوية الموضعية للجناح

تؤثر جودة التصنيع مباشرة في السلوك الموضعي للوصلة. ويجب وضع صفائح التقوية بصورة صحيحة، وأن تتوافق أحجام اللحامات مع متطلبات التصميم، وأن تحافظ الأسطح المتصلة على المحاذاة المقصودة.

كما يمكن للحام أن يسبب تشوهات. وقد يؤدي التشوه المفرط حول وصلة مقواة إلى تغيير الهندسة المفترضة أثناء التحليل الإنشائي. ويساعد الفحص البُعدي وتسلسلات التصنيع المنضبطة على الحد من هذه التأثيرات.

وبالنسبة إلى الوصلات الصناعية عالية التحميل، يجب أن ينسق تفصيل الورشة بين المتطلبات الإنشائية وإمكانية الوصول العملية وتسلسل اللحام والفحص وظروف التركيب.

كيف تنسق XTD Steel Structure تصميم الوصلات الموضعية

تتطلب المشاريع الصناعية الفولاذية تنسيقًا بين الحساب الإنشائي، وتفصيل الوصلات، واختيار المواد، والتصنيع، وضبط الجودة، والتركيب في الموقع. وتدمج XTD Steel Structure هذه المراحل حتى تنعكس متطلبات الوصلات الموضعية في رسومات الورشة والمكونات المصنعة قبل التركيب.

ويكتسب هذا النهج أهمية خاصة في المصانع والمستودعات والهياكل الداعمة للرافعات العلوية والمباني ذات البحور الكبيرة ومنصات المعدات وغيرها من المشاريع التي قد تتحكم فيها القوى المركزة في تصميم عناصر فولاذية فعالة من نواحٍ أخرى.

نقطة تصميم عملية للقوى المركزة على الأجنحة

يبدأ التصميم الموثوق للوصلة بالقوة الفعلية الداخلة إلى العنصر الداعم. ويجب على المصمم تحديد ما إذا كانت القوة شدًا أم ضغطًا، وتحديد مكان تأثيرها، وتقييم هندسة المنطقة المحملة، وفحص حالات الحد المطبقة على الجناح وجسم المقطع.

ولذلك فإن الانحناء الموضعي للجناح ليس مجرد مسألة تحديد ما إذا كان العمود أو العارضة بالكامل قويًا بما يكفي. بل هو مشكلة موضعية في انتقال الأحمال يجب تنسيقها مع هندسة العنصر وتفاصيل الوصلة واستراتيجية التقوية وحالة التصنيع.

وعندما تكون المقاومة الموضعية غير كافية، فقد يكون الحل الأكثر عملية هو التقوية أو تعديل ترتيب الوصلة أو اختيار قطاع داعم مختلف. ويجب أن يوفر التفصيل النهائي مسارًا مستمرًا ومحددًا بوضوح للقوة المركزة.

الأسئلة الشائعة حول الانحناء الموضعي للجناح

ما هو الانحناء الموضعي للجناح؟

هو حالة حد موضعية ينحني فيها جناح فولاذي ويبدأ في الخضوع حول قوة شد مركزة مطبقة عموديًا على الجناح.

ما أسباب الانحناء الموضعي للجناح في الوصلات الفولاذية؟

ينتج عادةً عن قوى شد مركزة تدخل من خلال أجنحة العوارض أو الكوابيل أو العلاقات أو الصفائح أو غيرها من المكونات المتصلة إلى منطقة محدودة من جناح داعم.

هل الانحناء الموضعي للجناح هو نفسه الخضوع الموضعي لجسم المقطع؟

لا. يتعلق الانحناء الموضعي للجناح بالانحناء الموضعي للجناح المحمل، بينما يتعلق الخضوع الموضعي لجسم المقطع بخضوع الجسم المجاور أثناء انتقال القوة المركزة إلى العنصر. وقد ينطبق الفحصان على الوصلة نفسها.

متى تكون صفائح الاستمرارية مطلوبة لمقاومة الانحناء الموضعي للجناح؟

قد تكون صفائح الاستمرارية أو أنواع أخرى من التقوية مطلوبة عندما يتجاوز طلب القوة المركزة المقاومة الموضعية المتاحة للعنصر الداعم. ويجب أن يحقق ترتيب التقوية النهائي حالات الحد الموضعية الأخرى المطبقة أيضًا وأن يوفر مسار حمل كاملًا.
