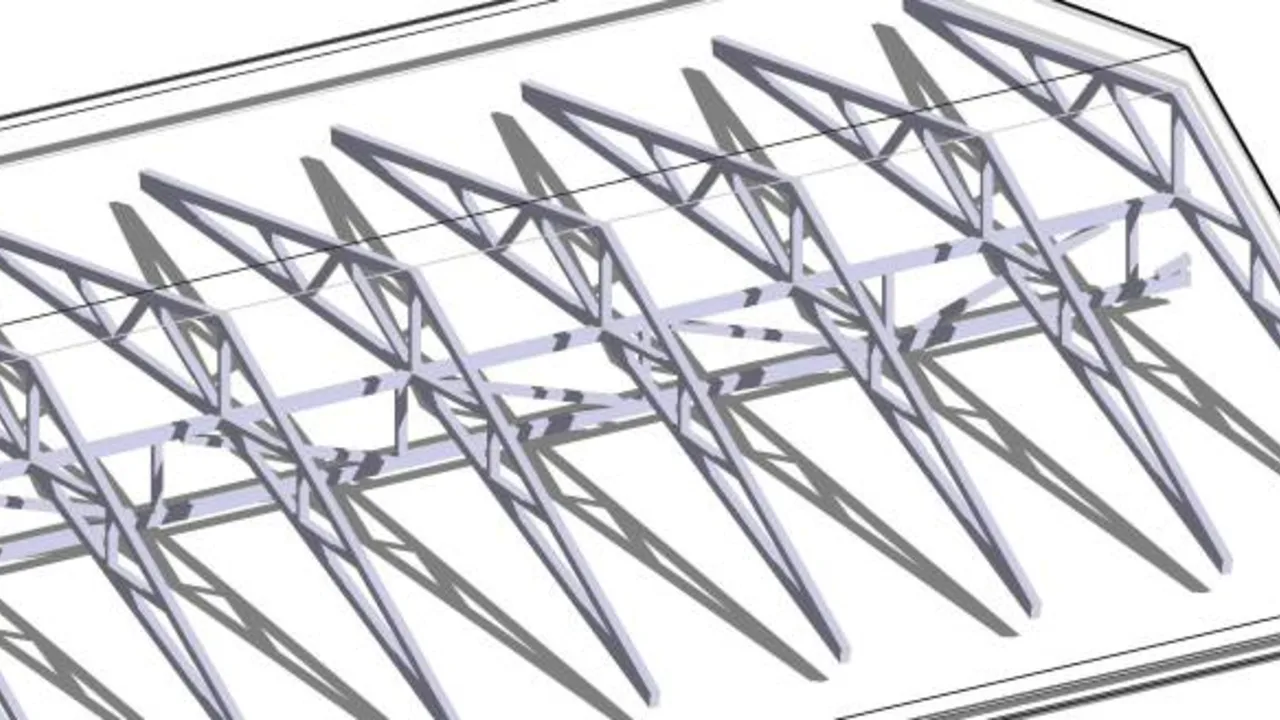

تصميم جملون Pratt: مسارات الأحمال، الأعضاء القطرية، والاستخدام الإنشائي

لا يتعلق تصميم جملون Pratt فقط باختيار نمط مثلثي مألوف. بل يتعلق بإنشاء نظام إنشائي واضح يمكن للأحمال أن تنتقل فيه من السطح المحمول إلى أعضاء الجملون، ثم تتحرك بأمان نحو نقاط الارتكاز. عندما يكون مسار الحمل سهل الفهم، يستطيع المهندسون تحديد مقاسات الأعضاء، والوصلات، والتدعيم بتحكم أفضل.

يُستخدم جملون Pratt على نطاق واسع لأنه ينظم الشد والضغط بطريقة عملية. تحت أحمال الجاذبية الشائعة، تعمل الأعضاء القطرية غالبًا بشكل رئيسي في الشد، بينما قد تحمل الأعضاء الرأسية والوتر العلوي قوى ضغط. وهذا يجعل النظام مفيدًا للجسور الفولاذية، وهياكل الأسقف، والمعارض الصناعية، ورفوف الأنابيب، ودعامات الناقلات، وغيرها من الهياكل الفولاذية ذات البحور الطويلة.

لا ينبغي أبدًا التعامل مع التصميم كأنه مجرد رسم تخطيطي بسيط. يجب أن يستجيب الجملون الحقيقي للأحمال الفعلية، وطول البحر، وظروف الارتكاز، وحدود التصنيع، ومتطلبات النقل، وتسلسل التركيب. قد يكون تخطيط الجملون جيدًا، لكنه قد يؤدي أداءً ضعيفًا إذا لم يتم التخطيط للوَصلات، والتدعيم، وحدود الترخيم، أو الحماية من التآكل بشكل صحيح.

يشرح هذا الدليل كيف يعمل تصميم جملون Pratt من خلال مسارات الأحمال، وسلوك الأعضاء القطرية، وأدوار المكونات، والاستخدام الإنشائي العملي في الجسور والهياكل الفولاذية.

ما هو تصميم جملون Pratt؟

جملون Pratt هو ترتيب إنشائي يتكون من وتر علوي، ووتر سفلي، وأعضاء رأسية، وأعضاء قطرية. عادةً ما تميل الأعضاء القطرية نحو مركز البحر. ويُعد اتجاه هذه الأعضاء القطرية إحدى الخصائص الرئيسية التي تميز شكل Pratt عن أنظمة الجمالونات الأخرى.

في الأحمال الهابطة النموذجية، تعمل الأقطار في جملون Pratt غالبًا كأعضاء شد. وتعمل الأعضاء الرأسية غالبًا في الضغط، بينما تحمل الأوتار قوى محورية على طول الجزء العلوي والسفلي من الجملون. هذا السلوك هو أحد الأسباب التي جعلت شكل Pratt مستخدمًا في العديد من تطبيقات الجسور الفولاذية والهياكل الإنشائية.

ومع ذلك، لا يعني هذا أن كل جملون Pratt يتصرف بالطريقة نفسها في كل مشروع. يعتمد توزيع القوى الحقيقي على البحر الفعلي، وتباعد الألواح، وموقع الحمل، وظروف الارتكاز، وصلابة الأعضاء، وتركيبة الأحمال. يمكن أن يغير رفع الرياح، والتأثير الزلزالي، والأحمال المتحركة، وأحمال التركيب المؤقتة نمط القوى. لذلك يكون التحليل الهندسي مطلوبًا دائمًا قبل تحديد المقاسات النهائية للأعضاء.

في أعمال الهياكل الفولاذية العملية، قد تظهر جمالونات Pratt في:

• جسور المشاة وجسور الوصول
• هياكل الجسور الصناعية
• أنظمة جمالونات الأسقف للمباني ذات البحور الكبيرة
• رفوف الأنابيب وجسور الخدمات
• معارض الناقلات
• هياكل دعم المعدات
• أنظمة الإطارات الفولاذية ذات الجمالون المفتوح

لا تأتي قيمة النظام من شكله فقط. بل تأتي قيمته من مسار حمل يمكن تنظيمه، وتكراره، وتصنيعه، وفحصه، وصيانته.

المكونات الرئيسية في جملون Pratt

يعمل الجملون لأن كل عضو فيه له دور محدد. لا ينبغي التعامل مع الوتر العلوي، والوتر السفلي، والأعضاء الرأسية، والأقطار، والصفائح العقدية gusset plates كأنها قطع قابلة للاستبدال. يتلقى كل عضو قوى من عمل الجملون ككل، ويجب تصميمه وفقًا للطلب الحقيقي الواقع عليه.

الوتر العلوي

يشكل الوتر العلوي الحد العلوي للجملون. تحت أحمال الجاذبية النموذجية، يعمل غالبًا بشكل رئيسي في الضغط. وبما أن أعضاء الضغط يمكن أن تتعرض للانبعاج، فإن الوتر العلوي يتطلب فحوصات دقيقة للاستقرار. كلما زاد الطول غير المدعم، ازدادت أهمية الدعم الجانبي.

في أنظمة الأسقف، قد يتصل الوتر العلوي بالمدادات، أو ألواح السقف، أو أعضاء التدعيم، أو الإطار الثانوي. وفي أنظمة الجسور، قد يتصل بتدعيم البوابة، أو التدعيم الجانبي، أو الإطارات العرضية. يمكن لهذه العناصر المتصلة أن تساعد في تثبيت الوتر، لكنها يجب أن تكون منسقة ضمن التصميم بدلًا من افتراضها فقط.

الوتر العلوي القوي لا يكفي وحده. إذا لم يتم تدعيم الوتر العلوي بشكل صحيح، فقد يفقد استقراره قبل أن يصل الفولاذ إلى مقاومته المادية. وهذا أحد الأسباب التي تجعل التدعيم الجانبي جزءًا رئيسيًا من تصميم جملون Pratt.

الوتر السفلي

يشكل الوتر السفلي الحد السفلي للجملون. وهو غالبًا يعمل بشكل رئيسي في الشد تحت أحمال الجاذبية. يساعد الوتر السفلي على ربط الجملون معًا ومقاومة تأثير التباعد الناتج عن الهندسة العامة للجملون.

على الرغم من أن أعضاء الشد تكون عادةً أسهل في التصميم ضد الانبعاج، فإنها لا تزال تحتاج إلى تفاصيل وصلات صحيحة. صفائح الوصل، ومجموعات البراغي، واللحامات، ومقاومة المقطع الصافي، والمحاذاة كلها أمور مهمة. إذا تم تجميع الوتر السفلي من عدة قطع، فيجب التخطيط لمواقع الوصل بعناية حتى تنتقل القوى دون نقطة ضعف.

في بعض ظروف المشاريع، قد يتعرض الوتر السفلي أيضًا لانعكاس القوى أو تأثيرات ثانوية. يمكن أن يغير رفع الرياح، أو الأحمال الزلزالية، أو ظروف الرفع، أو الحركة غير المعتادة عند نقاط الارتكاز الطلب الواقع عليه. يجب أن يتحقق التصميم من هذه الحالات بدلًا من افتراض سلوك شد بسيط فقط.

الأعضاء الرأسية

تربط الأعضاء الرأسية بين الوتر العلوي والوتر السفلي عند نقاط الألواح. وهي تساعد على نقل الأحمال من سطح الجسر، أو نظام السقف، أو الإطار الثانوي إلى الجملون. في العديد من جمالونات Pratt تحت أحمال الجاذبية، غالبًا ما تحمل الأعضاء الرأسية قوى ضغط.

وبما أن الأعضاء الرأسية يمكن أن تعمل في الضغط، يجب فحص نحافتها وطولها الفعال. قد يبدو العضو قويًا من حيث حجم المقطع، لكنه قد يظل معرضًا للانبعاج إذا كان نحيفًا جدًا أو متصلًا بشكل غير جيد.

تساعد الأعضاء الرأسية أيضًا على تحديد تخطيط ألواح الجملون. يؤثر التباعد بين الأعضاء الرأسية على طول اللوح، وزاوية القطر، وعدد الوصلات، وقوة العضو، وتعقيد التصنيع. يساعد التخطيط الجيد للألواح على تحقيق توازن بين الكفاءة الإنشائية والإنتاج العملي.

الأعضاء القطرية

تُعد الأعضاء القطرية الجزء الأكثر تميزًا في سلوك جملون Pratt. في تخطيط Pratt النموذجي، تميل الأقطار نحو مركز البحر. وتحت الأحمال الهابطة الشائعة، تعمل هذه الأقطار عادةً بشكل رئيسي في الشد.

هذا فعال بالنسبة للفولاذ لأن الفولاذ يؤدي أداءً جيدًا جدًا في الشد. يستطيع العضو القطري المصمم بشكل صحيح لنقل الشد أن ينقل القوى بفعالية دون الحاجة إلى نفس فحوصات الانبعاج بالضغط المطلوبة لأعضاء الضغط. يمكن أن يساعد ذلك في تقليل الوزن غير الضروري للأعضاء وإنشاء هيكل مفتوح فعال.

ومع ذلك، لا تزال الأعضاء القطرية تحتاج إلى تصميم دقيق. يجب أن تنقل وصلاتها قوى الشد بأمان إلى الصفائح العقدية وأعضاء الأوتار. يؤثر تباعد البراغي، وحجم اللحام، ومسافة الحافة، وسماكة الصفيحة، ومحاذاة الثقوب، والحماية من التآكل، وتفاوتات التصنيع في الأداء.

يجب أيضًا فحص الأعضاء القطرية لاحتمال انعكاس الأحمال عند الحاجة. فالعضو القطري الذي يكون عادةً في الشد قد يتعرض للضغط تحت الرياح، أو الزلازل، أو الحمل المتحرك، أو ظروف التركيب المؤقتة. إذا كان انعكاس القوى ممكنًا، فلا يمكن تصميم العضو كعنصر شد بسيط فقط.

الصفائح العقدية والوصلات

تربط الصفائح العقدية الأوتار، والأعضاء الرأسية، والأقطار عند عقد الجملون. هذه مناطق وصل حرجة لأن قوى متعددة تلتقي في الموقع نفسه. قد يحتوي الجملون على أعضاء ذات مقاسات جيدة، لكن إذا كانت الصفائح العقدية أو البراغي ضعيفة، فقد يفشل النظام الكامل في الأداء بشكل صحيح.

يجب أن يأخذ التصميم الجيد للوَصلات في الاعتبار قوة العضو، وقدرة البراغي أو اللحامات، وسماكة الصفيحة، ومسافات الحواف، وأنماط الثقوب، وإمكانية الوصول أثناء التصنيع، وملاءمة التركيب، وإمكانية الفحص. يجب أن تتجنب الوصلات أيضًا الازدحام غير الضروري. فقد تكون العقدة المزدحمة جدًا صعبة التصنيع، والطلاء، والفحص، والصيانة.

في مشاريع الجمالونات الفولاذية، غالبًا ما تكون تفاصيل الوصلات هي المكان الذي تلتقي فيه النظرية بالبناء الحقيقي. فالرسومات الواضحة، والتصنيع الدقيق، والتركيب الصحيح في الموقع لا تقل أهمية عن الحساب الإنشائي.

كيف تعمل مسارات الأحمال في تصميم جملون Pratt

يصف مسار الحمل كيف تنتقل القوة عبر الهيكل. في جملون Pratt، يبدأ مسار الحمل عادةً من السطح المحمول، مثل سطح جسر، أو نظام سقف، أو منصة خدمة، أو هيكل ناقل. ثم ينتقل الحمل عبر الأعضاء الثانوية إلى نقاط ألواح الجملون، ثم عبر أعضاء الشبكة والأوتار، وأخيرًا إلى نقاط الارتكاز.

يمكن أن يبدو مسار الحمل المبسط كما يلي:

• سطح جسر، أو سقف، أو معدات، أو حمل خدمة
• إطار ثانوي مثل المدادات، أو عوارض الأرضية، أو العوارض الطولية
• نقاط ألواح الجملون
• أعضاء الشبكة القطرية والرأسية
• الأوتار العلوية والسفلية
• الدعامات النهائية، أو الأعمدة، أو المساند، أو الأساسات

أفضل مسار حمل هو المسار المباشر والمتوقع. من الأفضل أن تدخل الأحمال إلى الجملون عند نقاط الألواح لأن هذه العقد مصممة لنقل القوى المحورية بين الأعضاء. إذا تم تطبيق حمل بين نقاط الألواح، فقد يخلق ذلك عزوم انحناء في وتر أو عضو شبكة كان من المفترض أن يعمل بشكل رئيسي في قوة محورية. يمكن أن يغير هذا متطلبات التصميم ويزيد حجم العضو.

تساعد مسارات الأحمال الواضحة المهندسين على فهم الأعضاء التي تعمل في الشد، والأعضاء التي تعمل في الضغط، والوصلات التي تحمل أكبر القوى. كما تساعد المصنعين والمركبين على فهم سبب عدم التعامل مع بعض الأعضاء، أو البراغي، أو قطع التدعيم كإكسسوارات ثانوية.

سلوك أحمال الجاذبية

تشمل أحمال الجاذبية الوزن الذاتي للهيكل، وحمل سطح الجسر، وحمل السقف، وحمل المعدات، وحمل الثلوج، وأنظمة الخدمات، وحمل الصيانة، والحمل الحي الناتج عن الأشخاص أو المركبات. تعمل هذه الأحمال إلى الأسفل، وغالبًا ما تكون حالة الحمل الرئيسية المستخدمة عند شرح السلوك الأساسي لجملون Pratt.

تحت أحمال الجاذبية الشائعة، يحمل الوتر العلوي غالبًا قوى ضغط، بينما يحمل الوتر السفلي غالبًا قوى شد. تحمل الأعضاء القطرية عادةً قوى شد، وتحمل الأعضاء الرأسية غالبًا قوى ضغط. هذا النمط الأساسي للقوى هو أحد الأسباب التي تجعل جمالونات Pratt عملية للهياكل الفولاذية.

ومع ذلك، يجب أن يأخذ التصميم الحقيقي في الاعتبار التحميل الدقيق. الجسر الذي تمر عليه مركبات متحركة لا يحمّل الجملون بالطريقة نفسها التي يحمّل بها السقف الثابت. ولا تتصرف معرض الناقلات بالطريقة نفسها مثل جسر المشاة. وقد يخلق رف الأنابيب ذو الأحمال المركزة من الأنابيب طلبات قوى مختلفة عن سقف محمل بانتظام. يجب تحليل الجملون وفقًا للمشروع الفعلي، وليس فقط وفقًا لحالة تحميل من كتاب دراسي.

الرياح، والزلازل، وحالات الأحمال المعكوسة

قد يتصرف الجملون بطريقة مختلفة عندما لا تعمل الأحمال مباشرة إلى الأسفل. يمكن أن يقلل رفع الرياح أو يعكس تأثيرات الجاذبية في هياكل الأسقف. ويمكن للقوى الزلزالية أن تدفع وتسحب الهيكل أفقيًا. كما يمكن للأحمال المتحركة أن تغير موقع القوة القصوى. وقد تخلق ظروف الرفع والتركيب المؤقتة أنماط إجهاد لا تكون موجودة بعد اكتمال الهيكل.

يمكن أن تسبب هذه الظروف انعكاسًا للقوى في بعض الأعضاء. فالعضو الذي يكون عادةً في الشد قد يتعرض للضغط في تركيبة حمل أخرى. وقد تحتاج وصلة تبدو بسيطة تحت حالة حمل واحدة إلى قدرة إضافية عند أخذ القوى المعكوسة في الاعتبار.

لهذا السبب يجب أن يشمل التصميم الإنشائي جميع تركيبات الأحمال ذات الصلة. يكون تصميم جملون Pratt موثوقًا عندما يفحص المهندس النطاق الكامل للقوى التي قد يتعرض لها الهيكل أثناء التصنيع، والنقل، والرفع، والتركيب، والخدمة.
“`html id=”pratt-truss-design-ar-part-2″

لماذا تُعد الأعضاء القطرية مهمة

تُعد الأعضاء القطرية واحدة من أهم أجزاء تصميم جملون Pratt. فهي تساعد على نقل القص عبر ألواح الجملون وتحريك القوى نحو نقاط الارتكاز. من دون الأعضاء القطرية، لن يعمل الوتر العلوي والوتر السفلي معًا كنظام مثلثي فعال.

ترتيب الأقطار هو ما يسمح للجملون باستبدال عارضة مصمتة أثقل بكثير. فبدلًا من أن يحمل عضو عميق واحد معظم الانحناء، يقوم الجملون بفصل القوة إلى شد محوري وضغط عبر عدة أعضاء. وهذا يجعل الهيكل أخف وزنًا، وأكثر انفتاحًا، وغالبًا أسهل في التصنيع على شكل مقاطع.

في جملون Pratt، تميل الأعضاء القطرية عادةً نحو مركز البحر. تحت أحمال الجاذبية الشائعة، يضع هذا الترتيب الأقطار غالبًا في حالة شد. وبما أن الفولاذ فعال جدًا في الشد، يمكن للتصميم استخدام أعضاء نحيفة نسبيًا مع تحقيق نقل قوي للأحمال.

ومع ذلك، فإن كفاءة الأعضاء القطرية لا تعتمد على زاويتها فقط. يجب أن يتصل العضو القطري بشكل صحيح بالصفيحة العقدية، ويجب أن تنقل الصفيحة العقدية القوة إلى الوتر والأعضاء الرأسية، ويجب أن تبقى العقدة مستقرة تحت كامل نطاق أحمال التصميم. قد يكون العضو القطري قويًا من الناحية النظرية، لكنه قد يصبح نقطة ضعف إذا كانت الوصلة مفصلة بشكل سيئ.

اتجاه الأقطار وتدفق القوى

يُعد اتجاه الأقطار خاصية أساسية في جملون Pratt. في العديد من التخطيطات الشائعة، تميل الأقطار إلى الأسفل باتجاه مركز البحر. ويخلق ذلك نمط قوى تحمل فيه الأقطار قوى شد تحت الحمل الهابط.

يساعد هذا الاتجاه القطري أيضًا المهندسين على قراءة الهيكل بشكل أوضح. عندما يدخل الحمل إلى الجملون عند نقاط الألواح، يتم توزيع القوة عبر نظام الشبكة ثم تجمعها الأوتار. تساعد الأعضاء القطرية على نقل القص عبر كل لوح، بينما تقاوم الأوتار التأثير العام للانحناء على طول البحر.

لا ينبغي اختيار زاوية القطر عشوائيًا. فالقطر شديد الانحدار يمكن أن يخلق متطلبات قوى مختلفة عن القطر الأقل انحدارًا. يؤثر طول اللوح، وعمق الجملون، والبحر، والخلوص المتاح، وحدود التصنيع جميعها في الهندسة النهائية. يوازن التخطيط العملي بين الكفاءة الإنشائية وعدد الأعضاء وتعقيد الوصلات وسهولة التركيب.

أعضاء الشد وكفاءة التصنيع

أحد أسباب شيوع جمالونات Pratt في مشاريع الهياكل الفولاذية هو أن الأعضاء القطرية يمكن غالبًا تصميمها كأعضاء شد تحت حالات أحمال الجاذبية الرئيسية. عادةً ما تكون أعضاء الشد أسهل في التثبيت من أعضاء الضغط لأنها لا تخضع للانبعاج بالطريقة نفسها.

يمكن أن يدعم ذلك كفاءة التصنيع. قد تكون الأعضاء القطرية أخف وزنًا، وأسهل في المناولة، وأبسط في التكرار عبر عدة ألواح. يمكن أن يقلل التكرار من ارتباك التصنيع، خاصة عندما يتم تمييز الأعضاء بوضوح وتوحيد تفاصيل الوصلات.

ومع ذلك، لا تزال أعضاء الشد تتطلب تفاصيل دقيقة. ثقوب البراغي تقلل مساحة المقطع الصافي. يجب تحديد مقاسات الوصلات الملحومة بشكل صحيح. يجب أن تكون الصفائح العقدية بسماكة ومسافة حافة كافيتين. ويجب أن تصل الحماية من التآكل إلى مناطق العقد. إذا كانت تفاوتات التصنيع ضعيفة، فقد يصبح التجميع في الموقع صعبًا وقد يتأثر مسار الحمل المقصود.

تصميم جملون Pratt للجسور

ترتبط جمالونات Pratt بقوة بتصميم الجسور لأنها تستطيع عبور مسافات طويلة مع الحفاظ على الهيكل مفتوحًا وفعالًا نسبيًا. في تطبيقات الجسور، يجب أن يحمل الجملون أحمال السطح، والأحمال الحية، وتأثيرات الصدمات، وأحمال الرياح، والقوى الجانبية، ومتطلبات المتانة طويلة الأمد.

يمكن استخدام جملون Pratt في جسور المشاة، وجسور الوصول، والجسور الصناعية، وجسور الأنابيب، وبعض هياكل جسور الطرق. تعتمد الملاءمة الدقيقة على طول البحر، وحمل المرور، ومتطلبات الخلوص، وقدرة التصنيع، وطريقة النقل، وخطة الصيانة.

بالنسبة للجسور، لا يكون الجملون مجرد إطار بصري على جانب السطح. بل هو جزء من نظام إنشائي كامل. يجب أن يعمل سطح الجسر، وعوارض الأرضية، والعوارض الطولية، والتدعيم الجانبي، والمساند، والأساسات جميعها مع الجملون. إذا كان جزء واحد من النظام غير منسق بشكل جيد، فقد يصبح الجسر بأكمله أقل كفاءة أو أصعب في الصيانة.

نقل أحمال السطح

يجب أن تنتقل أحمال سطح الجسر إلى الجملون عبر مسار مخطط. في العديد من أنظمة الجسور، تنتقل الأحمال من السطح إلى العوارض الطولية، ثم إلى عوارض الأرضية، ثم إلى نقاط ألواح الجملون. وهذا يبقي أعضاء الجملون الرئيسية تعمل غالبًا في قوى محورية.

إذا تم إدخال الأحمال بين نقاط الألواح دون فحص مناسب، فقد ينشأ انحناء في أعضاء لم تكن مخصصة للعمل كعوارض. يمكن أن يزيد ذلك الإجهاد، والترخيم، والطلب على الوصلات. لهذا السبب يجب تنسيق إطار السطح وهندسة الجملون مبكرًا في التصميم.

تصريف مياه السطح مهم أيضًا. قد يؤدي التصريف السيئ إلى تعريض العقد الفولاذية ومناطق الوتر السفلي للمياه الراكدة، والأوساخ، والتآكل. بالنسبة للجسور، يجب أن تراعي التفاصيل الجيدة ليس فقط مقاومة الجملون الأولية، بل أيضًا حالة الفولاذ على المدى الطويل.

الصيانة والفحص

يجب أن يكون جملون الجسر سهل الفحص. تمنح الهندسة ذات الشبكة المفتوحة المفتشين وصولًا بصريًا إلى العديد من الأعضاء، لكن مناطق الوصلات قد تصبح صعبة الصيانة إذا كانت التفاصيل مزدحمة جدًا. يجب أن تكون البراغي، واللحامات، والصفائح العقدية، ومواقع الوصل، والمساند، وأنظمة الطلاء قابلة للوصول.

يجب أن تشمل خطة الصيانة الحماية من التآكل، وإمكانية الوصول لإعادة الطلاء، ومسارات التصريف، والتفاصيل المعرضة للإجهاد المتكرر، وإمكانية استبدال المكونات الصغيرة. قد يكون الجسر فعالًا إنشائيًا عند بنائه لأول مرة، لكن إذا كان صعب الفحص أو الحماية، فقد ترتفع تكاليف الصيانة طويلة الأمد.

تصميم جملون Pratt للهياكل الفولاذية الصناعية

يُعد جملون Pratt مفيدًا أيضًا خارج مشاريع الجسور. في الهياكل الفولاذية الصناعية، يمكنه دعم أنظمة الأسقف، ورفوف الأنابيب، ومعارض الناقلات، والإطارات المرتبطة بالرافعات، ومنصات المعدات، وجسور الخدمات، وغيرها من الهياكل ذات البحور الطويلة.

غالبًا ما تحتاج المشاريع الصناعية إلى مساحة مفتوحة، أو مسارات خدمات طويلة، أو تقليل الدعامات الوسيطة. يمكن للجملون توفير هذه القدرة على البحر دون استخدام عارضة ثقيلة جدًا. كما يسمح للخدمات، أو القنوات، أو الأنابيب، أو الكابلات، أو وصول الصيانة بالمرور عبر الشبكة المفتوحة أو حولها، بحسب التخطيط.

في هذا السياق، يجب أن يأخذ تصميم جملون Pratt في الاعتبار ليس فقط المقاومة الإنشائية، بل التشغيل أيضًا. قد تشمل الأحمال الصناعية الاهتزاز، والمعدات المتحركة، والحركة الحرارية، والأحمال المركزة، والأنظمة المعلقة، ووصول الصيانة، واحتياجات التعديل المستقبلية.

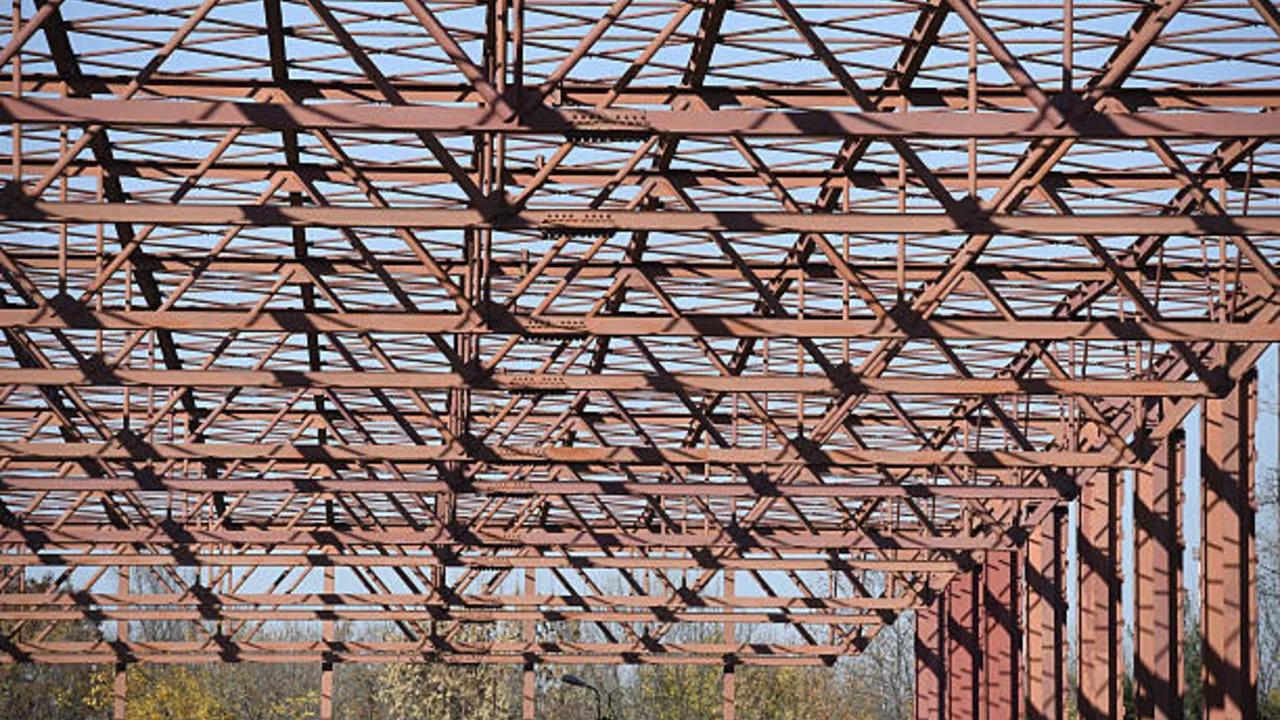

أنظمة الأسقف ذات البحور الطويلة

بالنسبة للأسقف الصناعية، يمكن أن تساعد جمالونات Pratt على تقليل الحاجة إلى الأعمدة الداخلية. وهذا مفيد في المستودعات، والمصانع، والورش، والمباني اللوجستية، وصالات الإنتاج حيث تكون المساحة المفتوحة على الأرض ذات قيمة.

يجب أن يدعم جملون السقف المدادات، وألواح السقف، والعزل، والإضاءة المعلقة، والقنوات، وحوامل الكابلات، وأحمال الصيانة، والأحمال البيئية. ويجب أن يتحقق التصميم أيضًا من رفع الرياح، وعمل السقف كغشاء، والتدعيم الجانبي، واستقرار التركيب.

أثناء التركيب، قد لا يكون جملون السقف مستقرًا بالكامل حتى يتم تركيب التدعيم والأعضاء الثانوية. قد يكون التدعيم المؤقت مطلوبًا للحفاظ على محاذاة الجملون وسلامته. قد يكون التصميم النهائي قويًا، لكنه قد يظل خطيرًا أثناء التركيب إذا تم تجاهل الحالة المؤقتة.

رفوف الأنابيب ومعارض الناقلات

تحتاج رفوف الأنابيب ومعارض الناقلات غالبًا إلى عبور الطرق، أو مناطق الإنتاج، أو مناطق التخزين، أو المساحات المفتوحة. يمكن لنظام الجملون أن يدعم هذه المسارات الطويلة للخدمات مع إبقاء الهيكل أخف من حل العارضة المصمتة.

بالنسبة لرفوف الأنابيب، يجب على المصممين مراعاة الأحمال المركزة للأنابيب، والتمدد الحراري، والاهتزاز، ووصول الصيانة، وإضافات الأنابيب المستقبلية. وبالنسبة لمعارض الناقلات، يجب على المصممين مراعاة الحمل المتحرك، واهتزاز السير، ومنصات الصيانة، والغبار، والتعرض البيئي، ومتطلبات المحاذاة.

تعمل هذه الهياكل غالبًا في بيئات صناعية قاسية. يجب التخطيط للحماية من التآكل، والتصريف، ومنصات الوصول، وفحص الوصلات منذ البداية.

تصميم جملون Pratt مقابل تصميم جملون Warren

تستخدم جمالونات Pratt وWarren الهندسة المثلثية، لكنها تنظم أعضاء الشبكة بشكل مختلف. مقارنةً مع جملون Warren، غالبًا ما يمنح تصميم جملون Pratt المهندسين فصلًا أوضح بين سلوك شد الأقطار وسلوك ضغط الأعضاء الرأسية تحت أحمال الجاذبية الشائعة.

يتضمن جملون Pratt عادةً أعضاء رأسية وأقطارًا تميل نحو مركز البحر. تحت الأحمال الهابطة النموذجية، تعمل الأقطار غالبًا في الشد. أما جملون Warren فيستخدم نمطًا مثلثيًا متكررًا مع أقطار متبادلة الاتجاه. وبحسب موقع الحمل، قد تتعرض أقطار جملون Warren إما للشد أو للضغط.

لا يكون أي نظام أفضل دائمًا. يعتمد الاختيار الصحيح على البحر، ونمط التحميل، وحد الترخيم، وطريقة التصنيع، وتعقيد الوصلات، واحتياجات الفحص، والمتطلبات المعمارية. قد يكون جملون Pratt مفضلًا عندما يكون سلوك شد الأقطار ونقل الأحمال الواضح عند نقاط الألواح مهمين. وقد يكون جملون Warren مفضلًا عندما يناسب المشروع نمط مثلثي متكرر أبسط.

يجب دائمًا إجراء المقارنة كجزء من النظام الإنشائي الكامل. يجب أن يتوافق نوع الجملون المختار مع السطح، والسقف، وظروف الارتكاز، والتدعيم الجانبي، وخطة النقل، وطريقة التركيب.

العوامل الهندسية الرئيسية في تصميم جملون Pratt

الجملون الجيد ليس مجرد رسم نظيف. يجب تصميمه للقوى، والاستقرار، والتصنيع، والنقل، والبناء. يجب مراجعة عدة عوامل قبل اعتماد التصميم النهائي.

البحر وطول اللوح

يؤثر طول البحر في قوى الأعضاء، والترخيم، وعمق الجملون، وتخطيط التركيب. عادةً ما يتطلب البحر الأطول تحليلًا أعمق لكل من المقاومة وقابلية الخدمة.

طول اللوح مهم أيضًا. إذا كانت الألواح طويلة جدًا، فقد تزداد قوى الأعضاء والترخيم. وإذا كانت الألواح قصيرة جدًا، فقد يحتاج الجملون إلى عدد كبير جدًا من الأعضاء، والصفائح العقدية، والبراغي، وخطوات التصنيع. يوازن أفضل تخطيط بين الكفاءة الإنشائية والإنتاج العملي.

تحديد مقاسات الأعضاء

يجب تحديد مقاس كل عضو وفقًا لطلب القوة الفعلي عليه. تتطلب أعضاء الشد فحوصات مقاومة المقطع الإجمالي، ومقاومة المقطع الصافي، وقدرة الوصلة، والاستطالة عند اللزوم. وتتطلب أعضاء الضغط فحوصات الانبعاج، والنحافة، والطول الفعال، والدعم الجانبي.

غالبًا ما تحتاج الأوتار العلوية والأعضاء الرأسية إلى اهتمام خاص لأن سلوك الضغط قد يتحكم في التصميم. قد تبدو الأعضاء القطرية بسيطة عندما تعمل في الشد، لكنها لا تزال تتطلب فحوصات صحيحة للوَصلات وانعكاس الأحمال.

التحكم في الترخيم

يجب أن تتحكم الجمالونات ذات البحور الطويلة في الترخيم والاهتزاز. يمكن أن يؤثر الترخيم الزائد في ألواح السقف، والكسوة، وأسطح الجسور، ومحاذاة المعدات، والتصريف، وراحة المستخدم. في البيئات الصناعية، قد يؤثر الترخيم أيضًا في الناقلات، والأنابيب، والمعدات المعلقة، ومنصات الصيانة.

تعتمد حدود الترخيم على التطبيق. قد يكون لجملون سقف، وجملون جسر، ورف أنابيب، ومعرض ناقل متطلبات خدمة مختلفة لكل منها. المقاومة وحدها لا تكفي إذا كان الهيكل يتحرك كثيرًا أثناء الخدمة.

تفاصيل الوصلات

يمكن أن تحدد تفاصيل الوصلات ما إذا كان الجملون سيؤدي كما هو مقصود. يجب أن تتوافق الصفائح العقدية، والبراغي، واللحامات، وصفائح الوصل، وأنماط الثقوب، وخلوصات التركيب مع نموذج نقل القوى.

يمكن أن تخلق التفاصيل السيئة مشكلات كثيرة: صعوبة التجميع، وضعف نقل القوى، ومصائد التآكل، وصعوبة الفحص، وتعديلات غير متوقعة في الموقع. تُعد رسومات الورشة الواضحة والتصنيع الدقيق عناصر أساسية لبناء جملون موثوق.

التدعيم الجانبي

يجب أن يكون الجملون مستقرًا خارج مستواه، وليس قويًا فقط في الواجهة. يساعد التدعيم الجانبي على منع الالتواء، والانبعاج، والحركة الجانبية. وهو مهم أثناء الخدمة وأثناء التركيب.

يجب تنسيق التدعيم الدائم مع إطار السقف، وإطار السطح، والإطارات العرضية، والأغشية، والمدادات، وظروف الارتكاز. ويجب التخطيط للتدعيم المؤقت من أجل الرفع والتركيب. يُعد تجاهل التدعيم أحد أخطر المخاطر في مشاريع الجمالونات الفولاذية.

الأخطاء الشائعة في تصميم جملون Pratt

متى يكون تصميم جملون Pratt خيارًا جيدًا؟

يمكن أن يكون تصميم جملون Pratt خيارًا جيدًا عندما يحتاج المشروع إلى مسار حمل واضح، وقدرة على بحر متوسط إلى طويل، واستخدام فعال لأعضاء الشد الفولاذية، وهندسة عملية ذات شبكة مفتوحة. يكون مفيدًا بشكل خاص عندما يمكن إدخال الأحمال عند نقاط الألواح، وعندما يكون التصنيع المتكرر مفيدًا.

قد يكون مناسبًا للجسور، وأنظمة الأسقف، والممرات الصناعية، ورفوف الأنابيب، ومعارض الناقلات، وهياكل الوصول، وغيرها من الهياكل الفولاذية التي تتطلب البحر وإمكانية الفحص معًا. كما أن الشكل المفتوح يجعل رؤية العديد من الأعضاء والوصلات أثناء الصيانة أسهل.

ومع ذلك، فهو ليس الخيار الأفضل تلقائيًا لكل مشروع. إذا كان الهيكل يحتوي على أحمال غير معتادة، أو قيود مساحة شديدة، أو هندسة معمارية معقدة، أو قيود تصنيع، فقد يكون نوع آخر من الجمالونات أكثر عملية. أفضل تصميم هو التصميم الذي يناسب السلوك الإنشائي الحقيقي، وعملية التصنيع، وخطة التركيب.

الخلاصة النهائية

تظل جمالونات Pratt مفيدة لأنها تجمع بين مسار حمل واضح وسلوك فعال للأعضاء القطرية. يمكن أن يكون النظام قويًا، وعمليًا، واقتصاديًا عندما يتم التخطيط للهندسة، والأعضاء، والوصلات، والتدعيم معًا.

لا يتم إنشاء جملون ناجح من الشكل وحده. بل يعتمد على تحديد مقاسات الأعضاء بشكل صحيح، وتصميم الصفائح العقدية، والاستقرار الجانبي، والتحكم في الترخيم، والحماية من التآكل، ودقة التصنيع، وتخطيط التركيب. عندما يتم تنسيق هذه العوامل، يمكن لجملون Pratt أن يوفر حلًا موثوقًا لهياكل الجسور، والأسقف الصناعية، ورفوف الأنابيب، ومعارض الناقلات، وغيرها من تطبيقات الهياكل الفولاذية.

الأسئلة الشائعة حول تصميم جملون Pratt

ما الفكرة الرئيسية في تصميم جملون Pratt؟

الفكرة الرئيسية في تصميم جملون Pratt هي استخدام أوتار علوية وسفلية، وأعضاء رأسية، وأعضاء قطرية لإنشاء مسار حمل واضح. تحت أحمال الجاذبية الشائعة، تعمل الأقطار غالبًا في الشد، بينما قد تعمل بعض الأعضاء الرأسية والوتر العلوي في الضغط.

لماذا تُعد الأعضاء القطرية مهمة في جملون Pratt؟

تنقل الأعضاء القطرية القص عبر ألواح الجملون وتساعد على تحريك الأحمال نحو نقاط الارتكاز. في تخطيط Pratt النموذجي، تعمل الأقطار غالبًا كأعضاء شد، وهو ما يمكن أن يكون فعالًا للهياكل الفولاذية.

هل تصميم جملون Pratt مناسب للجسور؟

نعم. يمكن أن يكون تصميم جملون Pratt مناسبًا لجسور المشاة، وجسور الوصول، والجسور الصناعية، وجسور الأنابيب، وبعض هياكل جسور الطرق، بحسب البحر، والحمل، والخلوص، وطريقة التصنيع، ومتطلبات الصيانة.

هل يمكن استخدام جمالونات Pratt في المباني الصناعية؟

نعم. يمكن استخدام جمالونات Pratt في أنظمة الأسقف الصناعية، ورفوف الأنابيب، ومعارض الناقلات، وجسور الخدمات، والمنصات، والإطارات الفولاذية ذات البحور الطويلة حيث تكون المساحة المفتوحة ونقل الأحمال بكفاءة مطلوبين.

ما الفرق بين جملون Pratt وجملون Warren؟

عادةً ما يحتوي جملون Pratt على أعضاء رأسية وأقطار تميل نحو مركز البحر. أما جملون Warren فيستخدم أنماطًا مثلثية متكررة مع أقطار تتبادل الاتجاه. يعتمد الخيار الأفضل على التحميل، والبحر، والتصنيع، وتصميم الوصلات، واحتياجات الفحص.

ما أكبر خطر تصميمي في جملون Pratt؟

أحد المخاطر الرئيسية هو التركيز فقط على شكل الجملون مع التقليل من أهمية تصميم الوصلات، والتدعيم الجانبي، وانعكاس الأحمال، واستقرار التركيب. يمكن لهذه التفاصيل أن تتحكم في موثوقية نظام الجملون بالكامل.
