Uma treliça bowstring é um sistema de treliça de cobertura curva usado quando um edifício precisa de grande vão, espaço interno aberto e suporte eficiente das cargas da cobertura. Diferente de muitas treliças de cobertura triangulares, esse sistema usa um banzo superior curvo e um banzo inferior que amarra as extremidades. O resultado é uma estrutura de cobertura capaz de cobrir grandes áreas enquanto reduz a necessidade de muitas colunas internas.
Esse tipo de treliça é frequentemente usado em armazéns, hangares de aeronaves, ginásios esportivos, edifícios de exposição, oficinas industriais, instalações de transporte e outros edifícios de aço onde a flexibilidade interna é importante. O perfil curvo também pode criar uma identidade arquitetônica mais forte, especialmente quando o formato da cobertura faz parte do design visual do edifício.
No entanto, o valor de uma treliça bowstring não vem apenas da curva. Seu desempenho depende do vão, da carga da cobertura, do projeto do banzo inferior, da disposição dos membros da alma, do sistema de contraventamento, dos detalhes de conexão, do método de fabricação, do plano de transporte e da sequência de montagem. Quando esses fatores são coordenados corretamente, uma treliça bowstring pode se tornar uma solução prática para coberturas de aço de grande vão.
O Que É uma Treliça Bowstring?
Uma treliça bowstring é uma treliça de cobertura com um banzo superior curvo ou arqueado e um banzo inferior que atua como tirante. O banzo superior lembra o formato curvo de um arco, enquanto o banzo inferior funciona como a corda que conecta as duas extremidades. É daí que vem o nome “bowstring”.
Em termos estruturais, o banzo superior curvo ajuda a carregar as cargas da cobertura ao longo de um caminho semelhante a um arco. Ao mesmo tempo, o banzo inferior ajuda a resistir ao empuxo para fora que pode se desenvolver nos apoios. Os membros internos da alma conectam os banzos superior e inferior, dividem o vão em zonas estruturais menores e ajudam a transferir forças pela treliça.
As treliças bowstring podem ser feitas de madeira, aço ou outros materiais. Para edifícios industriais e comerciais modernos, o aço costuma ser preferido porque oferece alta resistência, precisão de fabricação, desempenho durável e boa capacidade para grandes vãos. Os membros de aço também podem ser cortados, soldados, parafusados, revestidos, marcados e transportados com melhor controle dimensional.
Por Que o Formato Curvo Importa
O formato curvo não é apenas uma característica arquitetônica. Ele também afeta como as forças se movem pelo sistema de cobertura. Uma viga reta vencendo uma grande distância pode precisar se tornar muito profunda ou pesada para controlar flexão e flecha. Uma treliça curva corretamente projetada pode distribuir a carga com mais eficiência por meio de forças axiais nos banzos e nos membros da alma.
Isso não significa que toda cobertura curva deva usar uma treliça bowstring. O formato deve corresponder ao vão do edifício, à condição de carga, ao sistema de cobertura, à disposição dos apoios e ao método de instalação. Se a curva for escolhida apenas pela aparência, sem planejamento estrutural adequado, a treliça pode se tornar cara ou difícil de fabricar.
Usos Comuns em Edifícios de Aço
Uma treliça bowstring é útil quando o edifício exige grandes áreas internas sem muitas colunas. Isso a torna adequada para edifícios logísticos, oficinas industriais largas, hangares, instalações esportivas, mercados, edifícios de transporte, galpões de armazenamento e grandes espaços públicos.
Por exemplo, um hangar de aeronaves precisa de uma ampla abertura livre e movimento interno aberto. Um armazém pode precisar de espaço de armazenamento ou porta-paletes sem interrupções. Um ginásio esportivo pode precisar de uma grande área de piso sem obstruções internas. Nesses casos, a cobertura com treliça curva pode ajudar a fornecer tanto suporte estrutural quanto espaço interno utilizável.
Como uma Treliça Bowstring Funciona
Uma treliça bowstring funciona combinando a ação curva do banzo superior com a ação de amarração do banzo inferior. As cargas da cobertura não são carregadas por uma única viga sólida. Em vez disso, as cargas são transferidas por meio de um sistema de membros de aço conectados.
Em uma estrutura de cobertura típica, o caminho da carga começa nos painéis de cobertura. Os painéis de cobertura transferem a carga para as terças. As terças transferem a carga para o banzo superior curvo da treliça. A partir daí, as forças se movem pelos membros da alma e pelo banzo inferior antes de chegar aos apoios do edifício, às colunas ou ao sistema de pórtico principal.
Esse caminho de carga deve ser claro. Se terças, contraventamento, membros da alma ou conexões não forem coordenados corretamente, a treliça pode não funcionar como previsto. Um sistema de cobertura de grande vão precisa que cada parte trabalhe em conjunto, e não como peças isoladas.
Banzo Superior Curvo
O banzo superior é a parte mais reconhecível de uma treliça bowstring. Ele forma o perfil superior curvo e recebe cargas das terças da cobertura. Dependendo da condição de carga e da geometria, o banzo superior geralmente trabalha principalmente em compressão.
Como membros comprimidos podem sofrer flambagem, o banzo superior precisa de restrição lateral adequada. Terças de cobertura, membros de contraventamento e detalhes de conexão ajudam a controlar a estabilidade. Se o banzo superior não for restringido corretamente, a treliça pode ter resistência no cálculo, mas ainda enfrentar problemas de instabilidade na construção real.
Banzo Inferior Como Tirante
O banzo inferior é uma parte crítica do sistema. Ele ajuda a amarrar as extremidades da treliça e a resistir às forças de abertura para fora. Sem um banzo inferior eficaz, o banzo superior curvo pode empurrar para fora nos apoios e criar demanda adicional em colunas, paredes ou fundações.
Em muitas coberturas com treliça bowstring, o banzo inferior trabalha principalmente em tração. No entanto, a força exata depende da geometria da treliça, da condição de apoio, da combinação de cargas e da disposição do contraventamento. Se o banzo inferior também suportar instalações suspensas, como iluminação, dutos, tubulações ou sistemas de forro, essas cargas devem ser incluídas no projeto desde o início.
Membros da Alma
Os membros da alma conectam o banzo superior curvo e o banzo inferior. Eles dividem o grande vão em zonas estruturais menores e transferem forças entre os banzos. Alguns membros da alma podem trabalhar em tração, enquanto outros podem trabalhar em compressão, dependendo do caso de carga.
A disposição dos membros da alma afeta o uso de material, a força nas conexões, o esforço de fabricação e a aparência visual. Uma disposição limpa da alma pode melhorar a eficiência estrutural e simplificar a fabricação. O mau alinhamento da alma pode criar forças excêntricas, soldagem difícil e montagem complicada no local.
Conexões e Nós
Os nós de uma treliça bowstring são os pontos onde os membros se encontram e transferem forças. Esses pontos costumam ser mais complexos do que parecem. Chapas de gusset, parafusos, soldas, chapas de emenda e padrões de furação devem ser projetados de acordo com as forças reais dos membros.
Um membro de aço forte não pode funcionar bem se a conexão for fraca. Para treliças de grande vão, o projeto das conexões é especialmente importante porque as forças podem ser grandes e repetidas em muitos nós. Precisão de fabricação, alinhamento dos parafusos, qualidade da solda e acesso para inspeção devem ser considerados durante a etapa de projeto.
Projeto de Treliça Bowstring para Coberturas de Grande Vão
Uma treliça bowstring é frequentemente escolhida para coberturas de grande vão porque pode criar uma grande área coberta com menos apoios internos. A geometria curva permite que a estrutura da cobertura distribua cargas ao longo do vão, mantendo o espaço aberto abaixo.
Isso é útil para edifícios onde colunas interfeririam nas operações. Em um centro logístico, menos colunas podem melhorar o movimento de empilhadeiras e o layout de armazenamento. Em uma oficina de fabricação, o espaço aberto pode apoiar linhas de produção flexíveis. Em um hangar, o grande vão livre é essencial para o movimento de aeronaves. Em um ginásio esportivo, o espaço interno sem obstruções melhora a usabilidade.
Considerações Sobre a Faixa de Vão
O vão adequado para uma treliça bowstring depende de muitos fatores. Largura do edifício, carga da cobertura, condição de vento, carga de neve ou chuva, espaçamento das terças, grau do aço, profundidade da treliça, capacidade de fabricação e acesso para instalação influenciam o projeto final.
Um vão moderado pode ser fácil de fabricar e instalar. Um vão muito longo pode exigir geometria de treliça mais profunda, membros de banzo maiores, conexões mais fortes, transporte segmentado e planejamento de guindaste mais robusto. Por esse motivo, o vão não deve ser decidido apenas por preferência arquitetônica. Ele deve ser revisado junto com fabricação, envio, montagem e desempenho de longo prazo da cobertura.
Altura da Cobertura e Pé-Direito Interno
A forma curva de uma treliça bowstring pode criar mais volume de cobertura do que alguns sistemas planos ou de baixa inclinação. Isso pode ser útil quando o edifício precisa de espaço para ventilação, maior altura de armazenamento, folga para equipamentos ou uma sensação interna mais aberta.
No entanto, a altura adicional da cobertura também afeta a exposição ao vento, a área de fechamento, as dimensões de transporte e o planejamento de instalação. A altura final da cobertura deve ser prática para o uso do edifício e econômica para a construção. Uma cobertura que parece impressionante ainda pode criar custo desnecessário se a altura não for necessária.
Controle de Flecha
Estruturas de cobertura de grande vão devem controlar a flecha com cuidado. Uma treliça pode ser forte o suficiente para resistir à ruptura, mas ainda assim deformar demais para o sistema de cobertura. Flecha excessiva pode afetar painéis de cobertura, alinhamento das terças, drenagem, sistemas de forro, portas, fechamento e manutenção de longo prazo.
O controle de flecha depende da profundidade da treliça, do tamanho dos banzos, da disposição da alma, da rigidez das conexões, das combinações de carga e das condições de apoio. Para edifícios grandes, a condição de serviço é tão importante quanto a resistência. Um bom projeto deve verificar tanto a segurança estrutural quanto o desempenho prático da cobertura.
Componentes Principais de uma Treliça Bowstring
Um sistema de cobertura com treliça bowstring inclui mais do que a própria treliça curva. O banzo superior, o banzo inferior, os membros da alma, as chapas de gusset, as terças, o contraventamento da cobertura, o contraventamento temporário e o sistema de apoio devem ser coordenados. Se um componente for fraco ou mal detalhado, toda a estrutura da cobertura pode se tornar menos confiável.
Banzo Superior
O banzo superior cria o perfil curvo da cobertura e carrega cargas vindas das terças. Ele geralmente exige projeto cuidadoso à compressão e restrição lateral. Para construção em aço, o banzo superior pode ser fabricado a partir de membros curvos, membros retos segmentados ou seções compostas, dependendo da exigência do projeto e do método de fabricação.
O banzo superior também deve corresponder à disposição das terças. Se as terças não apoiarem em pontos adequados, o banzo pode receber flexão inesperada ou carga excêntrica. Portanto, coordenar a estrutura secundária da cobertura com a geometria da treliça é essencial.
Banzo Inferior
O banzo inferior amarra as extremidades da treliça. Ele ajuda a resistir ao empuxo horizontal e completa o sistema principal de forças. Seu projeto deve considerar força de tração, detalhes de emenda, conexão de apoio, proteção contra corrosão e quaisquer cargas suspensas.
Se iluminação, dutos, tubulações, bandejas de cabos ou sistemas de proteção contra incêndio forem pendurados na cobertura, os pontos de conexão permitidos devem ser definidos claramente. Fixar instalações aleatoriamente no banzo inferior após a instalação pode criar tensões não planejadas.
Membros da Alma
Os membros da alma transferem forças entre os banzos superior e inferior. Seu tamanho e sua disposição dependem do vão, da carga, da profundidade da treliça e da disposição das conexões. Em coberturas de grande vão, mesmo pequenas mudanças na geometria da alma podem influenciar a tonelagem de aço, a mão de obra de fabricação e a demanda nas conexões.
A marcação clara dos membros é importante durante a fabricação e a montagem no local. Muitos membros da alma podem parecer semelhantes, mas ter comprimentos, ângulos ou detalhes de conexão diferentes. Desenhos de fabricação precisos, processamento CNC e sequência adequada de embalagem ajudam a reduzir erros de instalação.
Chapas de Gusset e Conexões Parafusadas ou Soldadas
Chapas de gusset e conexões são críticas no projeto de treliça bowstring. Elas transferem forças entre os membros e mantêm a geometria pretendida da treliça. Conexões parafusadas podem facilitar a montagem no local, enquanto conexões soldadas podem ser eficientes para fabricação em oficina.
O melhor método de conexão depende do tamanho dos membros, dos limites de transporte, da sequência de montagem, do sistema de revestimento, dos requisitos de inspeção e da prática local de construção. Para grandes treliças, os detalhes de conexão devem ser simples o suficiente para serem fabricados com precisão e fortes o suficiente para transferir as forças reais de projeto.
Terças e Estrutura Secundária da Cobertura
As terças carregam as cargas dos painéis de cobertura e as transferem para a treliça. Elas também podem ajudar a restringir o banzo superior quando corretamente conectadas. O espaçamento das terças deve ser coordenado com a disposição dos nós da treliça, o sistema de painéis de cobertura, o isolamento, a demanda de sucção do vento e o acesso para manutenção.
A estrutura secundária também pode incluir membros de borda, apoios de beiral, apoios de parede, calhas, membros de contraventamento e suportes de instalações. Esses elementos não devem ser projetados separadamente do sistema principal da treliça. Eles fazem parte do desempenho geral da cobertura.
Sistema de Contraventamento
O contraventamento é essencial tanto para a segurança da construção quanto para a estabilidade de longo prazo. O contraventamento permanente ajuda o sistema de treliças a resistir a movimento lateral, flambagem e efeitos do vento durante o uso do edifício. O contraventamento temporário mantém a treliça estável durante o içamento e a montagem antes que o sistema permanente da cobertura esteja completo.
Para treliças curvas de grande vão, o contraventamento temporário é especialmente importante. Uma treliça pode estar estável depois que todas as terças e o contraventamento da cobertura são instalados, mas instável durante a etapa inicial de montagem. A sequência de instalação deve definir claramente quando apoios temporários, terças e contraventamento permanente são adicionados.
“`html id=”bowstring-truss-pt-br-part-2″
Vantagens dos Sistemas de Cobertura com Treliça Bowstring
Um sistema de cobertura com treliça bowstring oferece várias vantagens quando o edifício exige grande vão, perfil de cobertura curvo e espaço aberto utilizável abaixo. Seu banzo superior curvo e o banzo inferior amarrado podem criar um sistema estrutural forte, enquanto ainda permitem que a cobertura mantenha uma aparência visual distinta.
Um dos maiores benefícios é a flexibilidade interna. Em edifícios como armazéns, hangares de aeronaves, ginásios esportivos e oficinas industriais, colunas internas podem interromper a circulação, o armazenamento, o posicionamento de equipamentos e o fluxo de produção. Uma treliça bowstring corretamente projetada pode reduzir a necessidade de apoios intermediários e criar uma área de trabalho mais aberta.
A geometria curva também pode melhorar a forma como as cargas da cobertura são distribuídas. Em vez de depender de uma única viga pesada, o sistema transfere cargas por meio de banzos, membros da alma e conexões. Quando o caminho das cargas é claro, isso pode criar um equilíbrio eficiente entre resistência, uso do aço e cobertura do telhado.
As principais vantagens incluem:
- Amplo espaço interno aberto com menos apoios internos
- Distribuição eficiente de cargas por meio da geometria curva da treliça
- Aparência arquitetônica forte para grandes estruturas de cobertura
- Boa adequação para armazéns, hangares, galpões e oficinas
- Compatibilidade com fabricação em aço e transporte segmentado
- Potencial para altura de cobertura prática e melhor pé-direito interno
- Integração flexível com terças, painéis de cobertura e sistemas de contraventamento
Treliça Bowstring vs Outros Tipos de Treliça de Cobertura
Uma treliça bowstring não é a única opção para estrutura de cobertura de aço. Seu valor depende do vão do edifício, do formato da cobertura, da condição de carga, do orçamento, do método de fabricação e do plano de instalação. Em alguns projetos, outro sistema de cobertura pode ser mais simples ou mais econômico. Em outros projetos, a geometria curva de uma treliça bowstring pode oferecer o melhor equilíbrio entre espaço aberto e desempenho estrutural.
Treliça Bowstring vs Treliça Fink
Uma treliça bowstring usa um banzo superior curvo e um banzo inferior de amarração. Uma treliça Fink geralmente usa uma forma triangular inclinada com membros internos da alma repetidos. A forma bowstring costuma ser escolhida para coberturas curvas de grande vão, enquanto a forma Fink costuma ser prática para coberturas inclinadas de aço com caminhos triangulares eficientes de carga.
Comparada ao perfil curvo de uma treliça bowstring, a disposição triangular repetida e a lógica prática de estrutura de cobertura por trás das vantagens da treliça Fink podem ser mais adequadas para certos edifícios de aço com cobertura inclinada. A melhor escolha depende do vão, da inclinação da cobertura, do pé-direito interno, da carga da cobertura, do custo de fabricação e da aparência exigida do edifício.
Treliça Bowstring vs Treliça Pratt
Uma treliça Pratt geralmente tem banzos retos e membros diagonais da alma organizados para criar comportamento claro de tração e compressão. Ela costuma ser usada onde se prefere uma geometria estrutural reta. Uma treliça bowstring, por outro lado, é definida por seu banzo superior curvo e seu banzo inferior amarrado.
Para projetos que precisam de um perfil de cobertura curvo ou de um grande volume aberto de cobertura, uma treliça bowstring pode ser mais adequada. Para projetos que precisam de uma treliça reta de vão simples com caminhos diagonais de força previsíveis, uma treliça Pratt pode ser mais fácil de fabricar e instalar.
Treliça Bowstring vs Treliça Warren
Uma treliça Warren usa padrões triangulares repetidos, muitas vezes sem muitos membros verticais. Ela pode oferecer distribuição eficiente de forças com uma disposição relativamente simples e repetitiva. Uma treliça bowstring usa um perfil superior curvo, portanto o planejamento de fabricação e conexões pode ser mais complexo.
A disposição Warren pode ser prática para aplicações de treliças retas, pontes e certos sistemas de cobertura. A disposição bowstring pode ser escolhida quando o próprio formato da cobertura faz parte da estrutura ou da arquitetura exigida.
Treliça Bowstring vs Pórtico
Um pórtico costuma ser a opção mais simples e econômica para muitos armazéns e fábricas de aço padrão. Ele usa pórticos rígidos, vigas inclinadas, colunas, terças e contraventamento para formar a estrutura principal. Para muitos edifícios industriais retangulares, um pórtico pode ser mais rápido e fácil de construir.
Uma treliça bowstring pode se tornar mais útil quando o projeto precisa de um vão livre mais amplo, um perfil de cobertura curvo ou uma forma de cobertura que não pode ser obtida de maneira eficiente com um pórtico padrão. A decisão deve comparar eficiência estrutural, complexidade de fabricação, custo de instalação, altura da cobertura e uso de longo prazo do edifício.
Aplicações da Treliça Bowstring em Edifícios de Aço
Uma treliça bowstring pode ser usada em diferentes tipos de edifícios de aço onde a grande cobertura do telhado e os interiores abertos são importantes. Embora o mesmo conceito básico de treliça possa ser aplicado em muitos projetos, cada tipo de edifício possui diferentes prioridades de projeto.

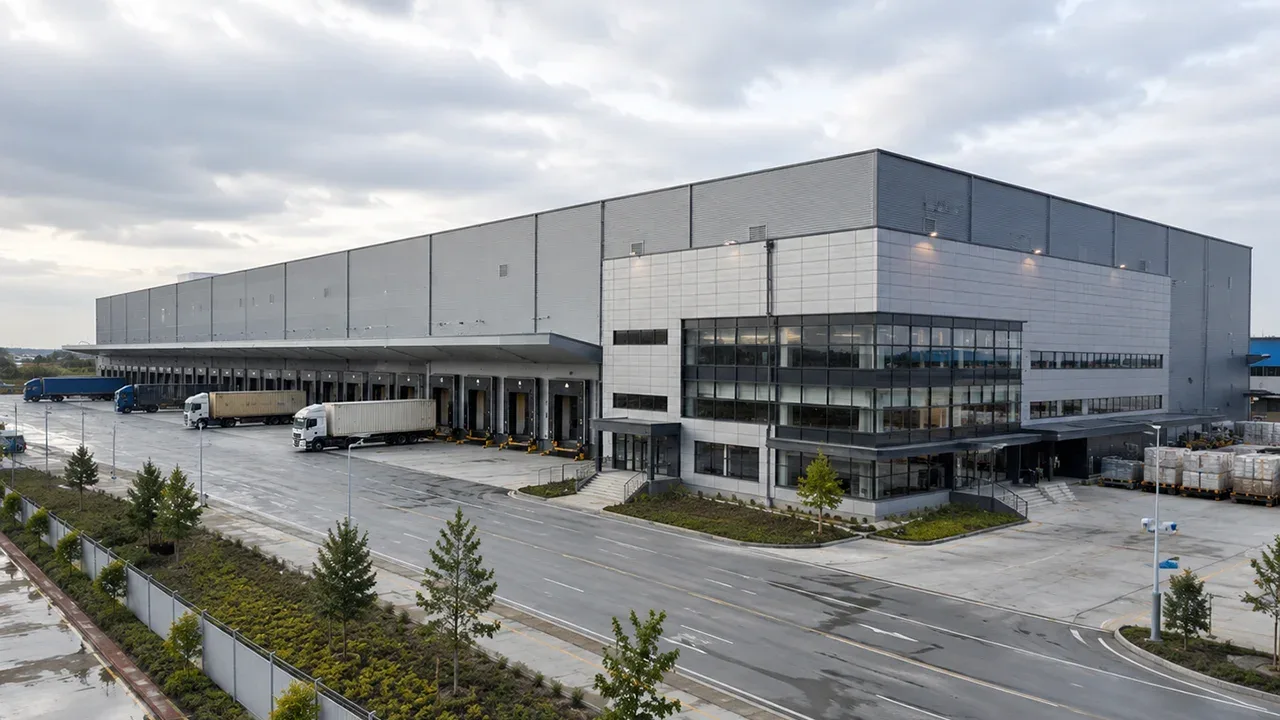

Armazéns e Centros Logísticos
Armazéns e centros logísticos frequentemente precisam de grandes espaços abertos para porta-paletes, movimento de empilhadeiras, áreas de carregamento e flexibilidade de armazenamento. Colunas internas podem reduzir a eficiência do armazenamento e complicar a circulação. Uma cobertura com treliça bowstring pode suportar grande área coberta enquanto ajuda a manter o layout interno mais flexível.
O projeto da cobertura ainda deve considerar sucção do vento, drenagem, isolamento, iluminação suspensa, sistemas de proteção contra incêndio e possíveis mudanças futuras no layout de armazenamento. Para edifícios logísticos, velocidade prática de instalação e controle de custos também são importantes.
Hangares de Aeronaves
Hangares de aeronaves exigem grandes vãos livres e interiores amplos e abertos. Movimento de aeronaves, acesso para manutenção e grandes aberturas de portas tornam as colunas internas indesejáveis. Uma treliça bowstring pode ser adequada quando o perfil curvo da cobertura e a capacidade de grande vão correspondem ao layout do hangar.
Para hangares, o projeto também deve considerar grandes cargas de vento, coordenação com o quadro da porta, contraventamento da cobertura, plataformas de serviço, iluminação, ventilação e proteção contra corrosão. O sistema de treliça deve ser coordenado com toda a estrutura do edifício, e não projetado como um elemento de cobertura separado.
Ginásios Esportivos e Academias
Ginásios esportivos, academias e centros de atividades internas exigem áreas de piso abertas com obstruções limitadas. Uma treliça bowstring pode oferecer tanto suporte de cobertura quanto um perfil interno curvo atraente. O volume da cobertura também pode ajudar no planejamento de iluminação, ventilação e acústica.
Nesses edifícios, o controle de flecha e a coordenação com o forro são importantes. Iluminação suspensa, sistemas de som, isolamento e acabamentos internos devem ser planejados antes que o projeto da treliça seja finalizado.
Oficinas Industriais
Oficinas industriais podem precisar de áreas de produção abertas, folga para máquinas, dutos de ventilação, bandejas de cabos e layouts flexíveis de equipamentos. Uma treliça bowstring pode ajudar a fornecer espaço interno livre, especialmente quando uma estrutura de cobertura padrão exigiria muitos apoios internos.
Se a oficina incluir pontes rolantes, equipamentos suspensos pesados ou grandes sistemas mecânicos, essas cargas devem ser revisadas com cuidado. Não se deve presumir que uma treliça de cobertura suportará instalações pesadas, a menos que essas cargas estejam incluídas no projeto.
Edifícios de Exposição e Públicos
Pavilhões de exposição, mercados, terminais de transporte e edifícios públicos podem usar treliças bowstring por razões estruturais e visuais. A cobertura curva pode criar um espaço mais aberto e reconhecível. Ela também pode ajudar a cobrir grandes áreas de reunião com menos obstruções internas.
Para edifícios públicos, aparência, segurança contra incêndio, acesso para manutenção, durabilidade do revestimento e integração das instalações podem ser tão importantes quanto o vão estrutural.
Fatores de Projeto para Estruturas com Treliça Bowstring
Uma treliça bowstring deve ser projetada de acordo com as condições reais do projeto. O formato curvo não garante automaticamente resistência ou economia. Cargas, condições de apoio, contraventamento, fabricação e instalação devem ser considerados em conjunto.
Carga Permanente
A carga permanente inclui painéis de cobertura, terças, isolamento, materiais de forro, calhas, equipamentos fixos, chapas de conexão e o peso próprio da treliça. Essas cargas permanecem sobre a estrutura durante toda a vida útil do edifício, por isso devem ser calculadas com precisão.
Carga Acidental e de Manutenção
A carga acidental e a carga de manutenção podem incluir trabalhadores, ferramentas, sistemas de acesso e atividades de manutenção na cobertura. Mesmo que a cobertura não seja destinada à ocupação regular, o acesso para manutenção ainda deve ser considerado. Se passarelas ou plataformas de equipamentos forem planejadas, elas devem ser incluídas desde cedo.
Sucção do Vento
A sucção do vento é um fator importante para grandes coberturas de aço. Formas de cobertura curvas podem experimentar diferentes zonas de pressão e sucção, portanto as condições locais de vento devem ser revisadas com cuidado. Painéis de cobertura, fixadores, terças, contraventamento e conexões da treliça precisam resistir às forças de sucção.
Carga de Chuva e Neve
As cargas de chuva e neve dependem da localização do projeto, do clima, da inclinação da cobertura, do sistema de drenagem e do formato do telhado. Drenagem inadequada pode criar risco de empoçamento, enquanto o acúmulo de neve pode aumentar a carga da cobertura em regiões frias. O projeto da treliça deve ser coordenado com a drenagem da cobertura e os requisitos das normas locais.
Cargas Suspensas
Cargas suspensas podem incluir iluminação, dutos, bandejas de cabos, tubulações de incêndio, sistemas de ventilação, placas, plataformas e sistemas de forro. Essas cargas não devem ser adicionadas aleatoriamente após a instalação. O projeto deve definir onde instalações suspensas são permitidas e quanta carga cada ponto pode suportar.
Estabilidade Lateral e Efeitos Sísmicos
Coberturas de grande vão também precisam de estabilidade lateral. Vento, ação sísmica, movimento dos pórticos e instabilidade durante a fase de construção devem ser transferidos por meio de contraventamento, colunas, pórticos e fundações. Uma treliça de cobertura não pode funcionar bem se o sistema global de estabilidade do edifício for fraco.
Considerações de Fabricação
A fabricação tem forte influência no custo e na qualidade de uma treliça bowstring. O banzo superior curvo pode exigir curvamento, fabricação segmentada, membros compostos curvos ou membros retos organizados para aproximar um perfil curvo. O melhor método depende do vão, da seção de aço, dos equipamentos, das tolerâncias e do orçamento do projeto.
Considerações importantes de fabricação incluem:
- Precisão na fabricação de banzos curvos ou segmentados
- Precisão de corte e furação dos membros da alma
- Sequência de soldagem e controle de deformação
- Espessura das chapas de gusset e alinhamento dos furos
- Detalhes de emenda para seções transportáveis
- Preparação de superfície, pintura ou galvanização
- Marcação dos membros e sequência de embalagem
- Pré-montagem para treliças grandes ou complexas
Para estruturas de aço destinadas à exportação, o planejamento da fabricação é especialmente importante. Se os membros forem marcados incorretamente, os furos ficarem desalinhados ou os segmentos não se encaixarem no local, a correção pode ser cara. Desenhos de fabricação claros, processamento CNC, inspeção de qualidade e embalagem organizada ajudam a reduzir esses riscos.
Planejamento de Instalação e Montagem
Uma treliça bowstring exige planejamento cuidadoso de instalação porque membros curvos de grande vão podem ser grandes, pesados e flexíveis durante o içamento. Uma treliça que fica estável após a instalação final ainda pode ser instável durante a etapa de montagem.
O plano de içamento deve definir pontos de içamento, capacidade do guindaste, ângulo de içamento, apoio temporário e sequência segura de montagem. Treliças longas podem exigir balancins de içamento ou vários pontos de içamento para evitar deformação. Se a treliça for entregue em segmentos, a montagem no local deve ser planejada antes do içamento.
O contraventamento temporário deve ser instalado antes que a treliça fique exposta a condições instáveis. Terças, contraventamento da cobertura e conexões permanentes devem ser adicionados na sequência correta para que o sistema de cobertura ganhe estabilidade passo a passo.
Após a montagem, a inspeção deve verificar:
- Alinhamento da treliça e geometria final
- Aperto dos parafusos e ajuste das conexões
- Qualidade da solda quando aplicável
- Danos no revestimento e áreas de reparo
- Conexão das terças e conclusão do contraventamento da cobertura
- Remoção do contraventamento temporário somente após a estabilidade permanente ser alcançada
Erros Comuns em Projetos de Treliça Bowstring
| Erro Comum | Por Que Isso Importa | Melhor Abordagem |
|---|---|---|
| Escolher o formato bowstring apenas pela aparência | Uma curva visual por si só não garante eficiência estrutural ou economia. | Confirmar vão, cargas, sistema de cobertura e objetivo estrutural antes de selecionar o tipo de treliça. |
| Ignorar o empuxo horizontal | O banzo superior curvo pode criar forças para fora nos apoios se o sistema de amarração não for corretamente projetado. | Projetar o banzo inferior, apoios, colunas e fundações como um sistema coordenado. |
| Subestimar a sucção do vento | Grandes coberturas curvas podem sofrer efeitos complexos de sucção e pressão. | Revisar as condições locais de vento e projetar painéis de cobertura, terças, contraventamento e conexões de acordo. |
| Projeto de conexão deficiente | A treliça depende da transferência de forças nos nós, não apenas da resistência dos membros. | Projetar chapas de gusset, parafusos, soldas e detalhes de emenda com base nas forças reais dos membros. |
| Sem plano de contraventamento temporário | Grandes treliças podem ficar instáveis durante o içamento e a fase inicial de montagem. | Planejar a sequência de montagem, o contraventamento temporário e a instalação das terças antes do início do trabalho no local. |
| Segmentos de transporte superdimensionados | Grandes membros curvos podem ser difíceis de enviar, manusear e içar. | Coordenar segmentos de fabricação com limites de envio, carregamento em contêiner, acesso de caminhões e capacidade de guindaste. |
| Adicionar cargas suspensas depois | Iluminação, dutos, tubulações e plataformas podem sobrecarregar membros ou conexões. | Definir cargas de instalações e pontos de fixação aprovados durante a etapa de projeto. |
| Proteção fraca contra corrosão | A durabilidade de longo prazo pode sofrer em ambientes úmidos, costeiros, industriais ou agrícolas. | Selecionar sistemas de pintura, galvanização ou revestimento de acordo com o ambiente do projeto. |
Fatores de Custo de Coberturas com Treliça Bowstring
O custo de uma cobertura com treliça bowstring deve ser revisado como um sistema completo. O peso do aço é importante, mas não é o único fator de custo. Fabricação curva, complexidade das conexões, tamanho de transporte, planejamento do guindaste, contraventamento temporário e integração do sistema de cobertura podem afetar o orçamento final.
Os principais fatores de custo incluem:
- Tonelagem de aço e tamanhos dos membros
- Método de fabricação do banzo curvo
- Número e complexidade dos membros da alma
- Chapas de gusset, parafusos, soldas e detalhes de emenda
- Tratamento de superfície e proteção contra corrosão
- Tamanho dos segmentos e distância de transporte
- Capacidade do guindaste e método de içamento
- Montagem no local e contraventamento temporário
- Terças, painéis de cobertura, isolamento, calhas e contraventamento da cobertura
- Inspeção, acesso para manutenção e requisitos de durabilidade de longo prazo
Uma treliça um pouco mais pesada, porém mais simples, pode às vezes ser mais barata do que uma treliça mais leve com conexões difíceis e instalação complicada. A melhor estratégia de custo é coordenar engenharia, fabricação, transporte e montagem desde o início.
Quando uma Treliça Bowstring É uma Boa Escolha?
Uma treliça bowstring costuma ser uma boa escolha quando o projeto precisa de um grande vão livre, perfil de cobertura curvo e amplo interior aberto. Ela é especialmente útil quando colunas internas interfeririam nas operações do edifício ou quando o formato da cobertura faz parte do conceito arquitetônico.
Ela pode ser adequada quando:
- O edifício precisa de um grande vão aberto
- O projeto da cobertura exige um perfil curvo
- O interior deve permanecer flexível e sem obstruções
- O projeto precisa de forte suporte das cargas da cobertura
- O edifício é um armazém, hangar, galpão, oficina ou instalação pública
- A precisão de fabricação em aço e a instalação planejada estão disponíveis
- O orçamento do projeto pode suportar fabricação curva e planejamento cuidadoso de montagem
Ela pode não ser a melhor escolha quando um pórtico padrão ou uma treliça triangular mais simples pode atender aos mesmos requisitos de vão e cobertura com menor custo. A decisão correta deve se basear na demanda estrutural, no uso do edifício, na aparência da cobertura, na praticidade de fabricação e no custo total instalado.
Conclusão
Uma treliça bowstring é um sistema prático de treliça curva de aço para coberturas de grande vão quando a geometria, o caminho das cargas, a amarração do banzo inferior, o contraventamento, as conexões, a fabricação, o transporte e a instalação são planejados em conjunto. Seu banzo superior curvo pode criar um perfil de cobertura eficiente e visualmente distinto, enquanto o banzo inferior ajuda a controlar forças para fora e completar o sistema estrutural.
Os melhores resultados vêm de tratar a treliça como parte da cobertura completa e da estrutura do edifício. Terças, painéis de cobertura, contraventamento, colunas, fundações, instalações suspensas e planejamento de montagem influenciam o desempenho. Quando esses elementos são coordenados desde o início, uma treliça bowstring pode fornecer suporte de cobertura confiável para muitos edifícios de aço de grande vão.
FAQ Sobre Treliça Bowstring
O que é uma treliça bowstring?
Uma treliça bowstring é uma treliça de cobertura com um banzo superior curvo ou arqueado e um banzo inferior de amarração. O banzo superior curvo carrega as cargas da cobertura, enquanto o banzo inferior ajuda a resistir ao empuxo para fora nos apoios.
Por que uma treliça bowstring é usada para coberturas de grande vão?
Ela é usada para coberturas de grande vão porque pode criar grandes espaços internos abertos com menos apoios internos. Isso a torna útil para armazéns, hangares, ginásios esportivos, oficinas e outros edifícios grandes.
Uma treliça bowstring é adequada para edifícios de aço?
Sim. Uma treliça bowstring pode ser adequada para edifícios de aço quando o vão, a carga da cobertura, a condição de vento, o contraventamento, o método de fabricação e o plano de instalação são corretamente projetados.
Qual é a diferença entre uma treliça bowstring e uma treliça Fink?
Uma treliça bowstring tem um banzo superior curvo e um banzo inferior de amarração. Uma treliça Fink geralmente tem uma forma triangular inclinada com membros internos da alma repetidos. Treliças bowstring costumam ser usadas para coberturas curvas de grande vão, enquanto treliças Fink costumam ser usadas para estruturas práticas de cobertura inclinada.
Uma treliça bowstring é cara?
O custo depende do vão, da tonelagem de aço, da fabricação de membros curvos, da complexidade das conexões, do transporte, do tratamento de superfície, dos requisitos de guindaste e da sequência de instalação. Ela pode ser econômica quando o projeto corresponde às necessidades do edifício, mas uma curvatura desnecessária pode aumentar o custo.
Quais cargas devem ser consideradas no projeto de treliça bowstring?
Carga permanente, carga acidental, carga de manutenção, sucção do vento, carga de chuva, carga de neve quando aplicável, cargas de instalações suspensas, forças de estabilidade lateral e cargas da fase de construção devem ser consideradas antes que o projeto seja finalizado.
