يُعد جمالون بوسترينغ نظام جمالون سقف منحني يُستخدم عندما يحتاج المبنى إلى بحر واسع، ومساحة داخلية مفتوحة، ودعم فعال لأحمال السقف. وعلى عكس العديد من جمالونات الأسقف المثلثة، يستخدم هذا النظام وترًا علويًا منحنيًا ووترًا سفليًا يربط الأطراف معًا. والنتيجة هي هيكل سقف يمكنه تغطية مساحات كبيرة مع تقليل الحاجة إلى عدد كبير من الأعمدة الداخلية.
يُستخدم هذا النوع من الجمالونات غالبًا في المستودعات، وحظائر الطائرات، والصالات الرياضية، ومباني المعارض، والورش الصناعية، ومرافق النقل، وغيرها من المباني الفولاذية التي تكون فيها المرونة الداخلية مهمة. ويمكن للملف المنحني أيضًا أن يخلق هوية معمارية أقوى، خاصة عندما يكون شكل السقف جزءًا من التصميم البصري للمبنى.
ومع ذلك، فإن قيمة جمالون بوسترينغ لا تأتي من الانحناء وحده. يعتمد أداؤه على البحر، وحمل السقف، وتصميم الوتر السفلي، وتخطيط الأعضاء الشبكية، ونظام التدعيم، وتفاصيل الوصلات، وطريقة التصنيع، وخطة النقل، وتسلسل التركيب. عندما يتم تنسيق هذه العوامل بشكل صحيح، يمكن أن يصبح جمالون بوسترينغ حلًا عمليًا للأسقف الفولاذية ذات البحور الواسعة.
ما هو جمالون بوسترينغ؟
جمالون بوسترينغ هو جمالون سقف يحتوي على وتر علوي منحني أو مقوس ووتر سفلي يعمل كعنصر ربط. يشبه الوتر العلوي الشكل المنحني للقوس، بينما يعمل الوتر السفلي مثل الوتر الذي يربط الطرفين. ومن هنا جاء اسم “bowstring”.
من الناحية الإنشائية، يساعد الوتر العلوي المنحني على حمل أحمال السقف على طول مسار يشبه القوس. وفي الوقت نفسه، يساعد الوتر السفلي على مقاومة الدفع الخارجي الذي قد يتطور عند نقاط الارتكاز. تربط الأعضاء الشبكية الداخلية بين الوترين العلوي والسفلي، وتقسم البحر إلى مناطق إنشائية أصغر، وتساعد على نقل القوى عبر الجمالون.
يمكن تصنيع جمالونات بوسترينغ من الخشب أو الفولاذ أو مواد أخرى. في المباني الصناعية والتجارية الحديثة، غالبًا ما يكون الفولاذ هو الخيار المفضل لأنه يوفر قوة عالية، ودقة في التصنيع، وأداءً متينًا، وقدرة جيدة على تغطية البحور الطويلة. كما يمكن قطع الأعضاء الفولاذية، ولحامها، وتثبيتها بالمسامير، وطلاؤها، ووسمها، ونقلها مع تحكم أفضل في الأبعاد.
لماذا يهم الشكل المنحني؟
الشكل المنحني ليس مجرد ميزة معمارية. فهو يؤثر أيضًا في كيفية انتقال القوى عبر نظام السقف. قد تحتاج الكمرة المستقيمة التي تغطي مسافة واسعة إلى أن تكون عميقة جدًا أو ثقيلة للتحكم في الانحناء والانحراف. أما الجمالون المنحني المصمم بشكل صحيح فيمكنه توزيع الحمل بكفاءة أكبر من خلال القوى المحورية في الأوتار والأعضاء الشبكية.
هذا لا يعني أن كل سقف منحني يجب أن يستخدم جمالون بوسترينغ. يجب أن يتوافق الشكل مع بحر المبنى، وحالة الأحمال، ونظام السقف، وترتيب الارتكاز، وطريقة التركيب. إذا تم اختيار الانحناء للمظهر فقط دون تخطيط إنشائي مناسب، فقد يصبح الجمالون مكلفًا أو صعب التصنيع.
الاستخدامات الشائعة في المباني الفولاذية
يكون جمالون بوسترينغ مفيدًا عندما يتطلب المبنى مساحات داخلية كبيرة دون العديد من الأعمدة. وهذا يجعله مناسبًا للمباني اللوجستية، والورش الصناعية الواسعة، وحظائر الطائرات، والمنشآت الرياضية، والأسواق، ومباني النقل، وقاعات التخزين، والمساحات العامة الكبيرة.
على سبيل المثال، تحتاج حظيرة الطائرات إلى فتحة واسعة وخالية وحركة داخلية مفتوحة. وقد يحتاج المستودع إلى مساحة تخزين أو رفوف دون انقطاع. وقد تحتاج الصالة الرياضية إلى مساحة أرضية كبيرة دون عوائق داخلية. في هذه الحالات، يمكن لسقف الجمالون المنحني أن يوفر كلًا من الدعم الإنشائي والمساحة الداخلية القابلة للاستخدام.
كيف يعمل جمالون بوسترينغ؟
يعمل جمالون بوسترينغ من خلال الجمع بين الفعل المنحني للوتر العلوي وفعل الربط للوتر السفلي. لا تُحمل أحمال السقف بواسطة كمرة صلبة واحدة. بدلًا من ذلك، تنتقل الأحمال عبر نظام من الأعضاء الفولاذية المتصلة.
في هيكل سقف نموذجي، يبدأ مسار الأحمال من ألواح السقف. تنقل ألواح السقف الحمل إلى المدادات. وتنقل المدادات الحمل إلى الوتر العلوي المنحني للجمالون. ومن هناك، تنتقل القوى عبر الأعضاء الشبكية والوتر السفلي قبل أن تصل إلى دعامات المبنى أو الأعمدة أو نظام الإطار الرئيسي.
يجب أن يكون مسار الأحمال هذا واضحًا. إذا لم يتم تنسيق المدادات أو التدعيم أو الأعضاء الشبكية أو الوصلات بشكل صحيح، فقد لا يعمل الجمالون كما هو مقصود. يحتاج نظام السقف واسع البحر إلى أن تعمل كل الأجزاء معًا، لا كقطع منفصلة.
الوتر العلوي المنحني
الوتر العلوي هو الجزء الأكثر تميزًا في جمالون بوسترينغ. فهو يشكل الملف العلوي المنحني ويتلقى الأحمال من مدادات السقف. واعتمادًا على حالة الأحمال والهندسة، يعمل الوتر العلوي غالبًا بشكل أساسي في الضغط.
وبما أن الأعضاء المضغوطة يمكن أن تتعرض للانبعاج، يحتاج الوتر العلوي إلى تقييد جانبي مناسب. تساعد مدادات السقف، وأعضاء التدعيم، وتفاصيل الوصلات جميعها على التحكم في الاستقرار. إذا لم يتم تقييد الوتر العلوي بشكل صحيح، فقد تكون للجمالون مقاومة على الورق، لكنه قد يواجه مشكلات عدم استقرار في البناء الفعلي.
الوتر السفلي كعنصر ربط
الوتر السفلي جزء حاسم من النظام. فهو يساعد على ربط أطراف الجمالون معًا ومقاومة قوى الانتشار إلى الخارج. بدون وتر سفلي فعال، قد يدفع الوتر العلوي المنحني إلى الخارج عند نقاط الارتكاز ويخلق طلبًا إضافيًا على الأعمدة أو الجدران أو الأساسات.
في كثير من أسقف جمالون بوسترينغ، يعمل الوتر السفلي بشكل أساسي في الشد. ومع ذلك، تعتمد القوة الدقيقة على هندسة الجمالون، وحالة الارتكاز، وتركيبة الأحمال، وترتيب التدعيم. إذا كان الوتر السفلي يدعم أيضًا خدمات معلقة مثل الإضاءة، أو مجاري الهواء، أو الأنابيب، أو أنظمة السقف الداخلي، فيجب إدراج هذه الأحمال في التصميم منذ البداية.
الأعضاء الشبكية
تربط الأعضاء الشبكية بين الوتر العلوي المنحني والوتر السفلي. وهي تقسم البحر الواسع إلى مناطق إنشائية أصغر وتنقل القوى بين الأوتار. قد تعمل بعض الأعضاء الشبكية في الشد، بينما قد تعمل أخرى في الضغط، اعتمادًا على حالة الأحمال.
يؤثر تخطيط الأعضاء الشبكية في استخدام المواد، وقوى الوصلات، وجهد التصنيع، والمظهر البصري. يمكن أن يحسن التخطيط النظيف للأعضاء الشبكية الكفاءة الإنشائية ويبسط التصنيع. أما سوء محاذاة الأعضاء الشبكية فقد يخلق قوى لا مركزية، ولحامًا صعبًا، وتجميعًا معقدًا في الموقع.
الوصلات والعقد
العقد في جمالون بوسترينغ هي النقاط التي تلتقي فيها الأعضاء وتنقل القوى. وغالبًا ما تكون هذه النقاط أكثر تعقيدًا مما تبدو عليه. يجب تصميم صفائح الغوسيت، والمسامير، واللحامات، وصفائح الوصل، وأنماط الثقوب وفقًا للقوى الفعلية في الأعضاء.
لا يمكن لعضو فولاذي قوي أن يعمل جيدًا إذا كانت الوصلة ضعيفة. بالنسبة إلى الجمالونات ذات البحور الواسعة، يكون تصميم الوصلات مهمًا بشكل خاص لأن القوى قد تكون كبيرة ومتكررة عبر العديد من العقد. يجب أخذ دقة التصنيع، ومحاذاة المسامير، وجودة اللحام، وإمكانية الوصول للفحص في الاعتبار خلال مرحلة التصميم.
تصميم جمالون بوسترينغ للأسقف ذات البحور الواسعة
غالبًا ما يتم اختيار جمالون بوسترينغ للأسقف ذات البحور الواسعة لأنه يمكنه إنشاء مساحة مغطاة كبيرة مع عدد أقل من الدعامات الداخلية. تسمح الهندسة المنحنية لهيكل السقف بتوزيع الأحمال عبر البحر مع الحفاظ على مساحة مفتوحة أسفله.
هذا مفيد للمباني التي قد تعيق فيها الأعمدة العمليات. ففي مركز لوجستي، يمكن أن تحسن الأعمدة الأقل حركة الرافعات الشوكية وتخطيط التخزين. وفي ورشة تصنيع، يمكن للمساحة المفتوحة أن تدعم خطوط إنتاج مرنة. وفي الحظيرة، يكون البحر الواسع الخالي ضروريًا لحركة الطائرات. وفي الصالة الرياضية، تعمل المساحة الداخلية دون عوائق على تحسين الاستخدام.
اعتبارات نطاق البحر
يعتمد البحر المناسب لجمالون بوسترينغ على عوامل عديدة. يؤثر عرض المبنى، وحمل السقف، وحالة الرياح، وحمل الثلج أو المطر، وتباعد المدادات، ودرجة الفولاذ، وعمق الجمالون، وقدرة التصنيع، وإمكانية الوصول للتركيب جميعها في التصميم النهائي.
قد يكون البحر المتوسط سهل التصنيع والتركيب. أما البحر الطويل جدًا فقد يتطلب هندسة جمالون أعمق، وأعضاء أوتار أكبر، ووصلات أقوى، ونقلًا على شكل قطاعات، وتخطيطًا أكبر للرافعة. لهذا السبب، لا ينبغي تحديد البحر بناءً على التفضيل المعماري فقط. بل يجب مراجعته مع التصنيع، والشحن، والتركيب، وأداء السقف طويل الأجل.
ارتفاع السقف والخلوص الداخلي
يمكن أن يخلق الشكل المنحني لجمالون بوسترينغ حجمًا أكبر للسقف مقارنة ببعض الأنظمة المسطحة أو منخفضة الميل. وقد يكون ذلك مفيدًا عندما يحتاج المبنى إلى مساحة تهوية، أو ارتفاع تخزين أكبر، أو خلوص للمعدات، أو إحساس داخلي أكثر انفتاحًا.
ومع ذلك، فإن ارتفاع السقف الإضافي يؤثر أيضًا في التعرض للرياح، ومساحة التكسية، وأبعاد النقل، وتخطيط التركيب. يجب أن يكون ارتفاع السقف النهائي عمليًا لاستخدام المبنى واقتصاديًا للبناء. قد يبدو السقف مثيرًا للإعجاب، لكنه قد يخلق تكلفة غير ضرورية إذا لم يكن الارتفاع مطلوبًا.
التحكم في الانحراف
يجب أن تتحكم هياكل الأسقف ذات البحور الواسعة في الانحراف بعناية. قد يكون الجمالون قويًا بما يكفي لمقاومة الفشل، لكنه قد ينحرف أكثر من اللازم بالنسبة إلى نظام السقف. يمكن أن يؤثر الانحراف المفرط في ألواح السقف، ومحاذاة المدادات، والتصريف، وأنظمة السقف الداخلي، والأبواب، والتكسية، والصيانة طويلة الأجل.
يعتمد التحكم في الانحراف على عمق الجمالون، وحجم الأوتار، وتخطيط الأعضاء الشبكية، وصلابة الوصلات، وتركيبات الأحمال، وظروف الارتكاز. بالنسبة إلى المباني الكبيرة، تكون قابلية الخدمة مهمة بقدر أهمية القوة. يجب أن يتحقق التصميم الجيد من السلامة الإنشائية والأداء العملي للسقف معًا.

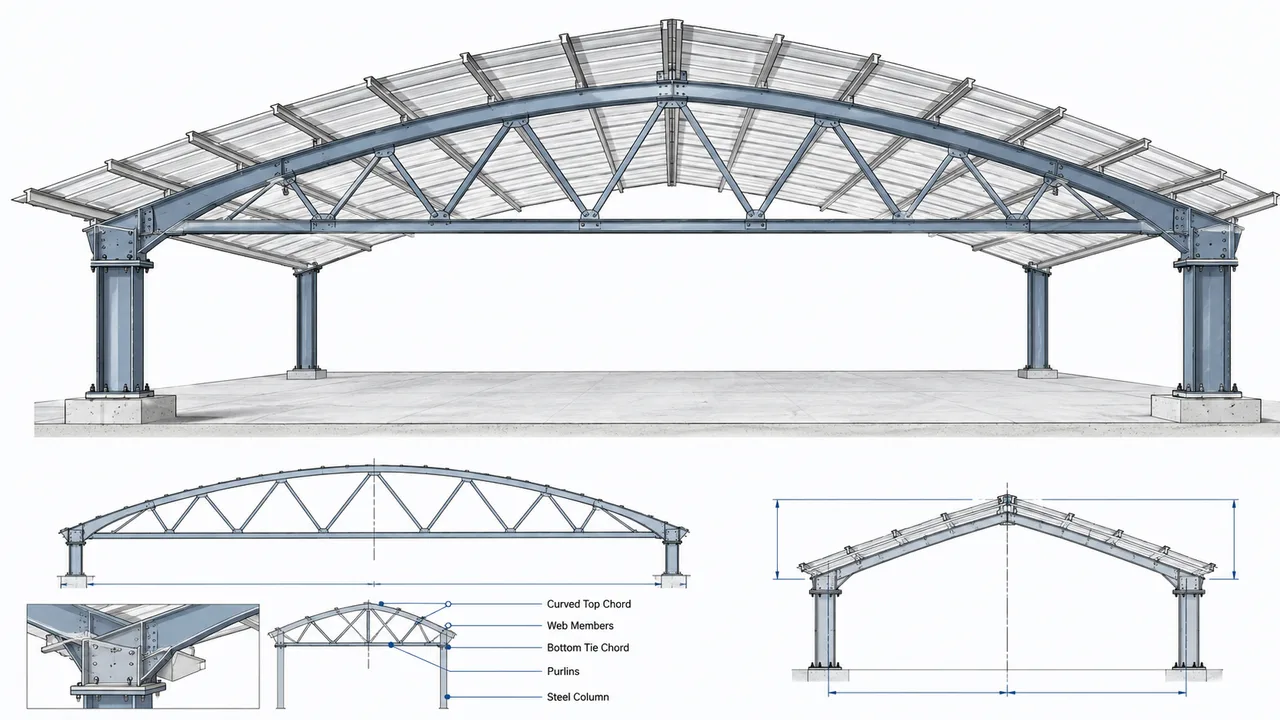

المكونات الرئيسية لجمالون بوسترينغ
يشمل نظام سقف جمالون بوسترينغ أكثر من الجمالون المنحني نفسه. يجب تنسيق الوتر العلوي، والوتر السفلي، والأعضاء الشبكية، وصفائح الغوسيت، والمدادات، وتدعيم السقف، والتدعيم المؤقت، ونظام الارتكاز جميعها. إذا كان أحد المكونات ضعيفًا أو سيئ التفصيل، فقد يصبح هيكل السقف بالكامل أقل موثوقية.
الوتر العلوي
يشكل الوتر العلوي الملف المنحني للسقف ويحمل الأحمال القادمة من المدادات. وعادةً ما يتطلب تصميمًا دقيقًا للضغط وتقييدًا جانبيًا. في البناء الفولاذي، قد يتم تصنيع الوتر العلوي من أعضاء منحنية، أو أعضاء مستقيمة مقسمة، أو مقاطع مركبة حسب متطلبات المشروع وطريقة التصنيع.
يجب أن يتوافق الوتر العلوي أيضًا مع تخطيط المدادات. إذا لم ترتكز المدادات عند نقاط مناسبة، فقد يتلقى الوتر انحناءً غير متوقع أو حملًا لا مركزيًا. لذلك فإن تنسيق الإطار الثانوي للسقف مع هندسة الجمالون أمر أساسي.
الوتر السفلي
يربط الوتر السفلي أطراف الجمالون معًا. وهو يساعد على مقاومة الدفع الأفقي ويكمل نظام القوى الرئيسي. يجب أن يأخذ تصميمه في الاعتبار قوة الشد، وتفاصيل الوصل، واتصال الارتكاز، والحماية من التآكل، وأي أحمال معلقة.
إذا كانت الإضاءة، أو مجاري الهواء، أو الأنابيب، أو حوامل الكابلات، أو أنظمة الحماية من الحريق ستُعلق من السقف، فيجب تحديد نقاط الاتصال المسموحة بوضوح. قد يؤدي تثبيت الخدمات عشوائيًا على الوتر السفلي بعد التركيب إلى إنشاء إجهادات غير مخطط لها.
الأعضاء الشبكية
تنقل الأعضاء الشبكية القوى بين الوترين العلوي والسفلي. يعتمد حجمها وترتيبها على البحر، والحمل، وعمق الجمالون، وتخطيط الوصلات. في الأسقف ذات البحور الواسعة، يمكن حتى للتغييرات الصغيرة في هندسة الأعضاء الشبكية أن تؤثر في كمية الفولاذ، وعمالة التصنيع، ومتطلبات الوصلات.
يُعد وسم الأعضاء بوضوح مهمًا أثناء التصنيع والتجميع في الموقع. قد تبدو العديد من الأعضاء الشبكية متشابهة، لكنها تمتلك أطوالًا أو زوايا أو تفاصيل اتصال مختلفة. تساعد الرسومات التنفيذية الدقيقة، والمعالجة باستخدام CNC، وتسلسل التغليف الصحيح في تقليل أخطاء التركيب.
صفائح الغوسيت والوصلات المثبتة بالمسامير أو الملحومة
تُعد صفائح الغوسيت والوصلات عناصر حاسمة في تصميم جمالون بوسترينغ. فهي تنقل القوى بين الأعضاء وتحافظ على الهندسة المقصودة للجمالون. يمكن أن تجعل الوصلات المثبتة بالمسامير التجميع في الموقع أسهل، بينما يمكن أن تكون الوصلات الملحومة فعالة في التصنيع داخل الورشة.
تعتمد أفضل طريقة اتصال على حجم الأعضاء، وحدود النقل، وتسلسل التركيب، ونظام الطلاء، ومتطلبات الفحص، وممارسة البناء المحلية. بالنسبة إلى الجمالونات الكبيرة، يجب أن تكون تفاصيل الوصل بسيطة بما يكفي للتصنيع بدقة وقوية بما يكفي لنقل قوى التصميم الفعلية.
المدادات والإطار الثانوي للسقف
تحمل المدادات أحمال ألواح السقف وتنقلها إلى الجمالون. وقد تساعد أيضًا في تقييد الوتر العلوي عند توصيلها بشكل صحيح. يجب تنسيق تباعد المدادات مع تخطيط عقد الجمالون، ونظام ألواح السقف، والعزل، ومتطلبات رفع الرياح، وإمكانية الوصول للصيانة.
قد يشمل الإطار الثانوي أيضًا أعضاء الحافة، ودعامات الأفاريز، ودعامات الجدران، والمزاريب، وأعضاء التدعيم، ودعامات الخدمات. يجب ألا تُصمم هذه العناصر بشكل منفصل عن نظام الجمالون الرئيسي. فهي جزء من الأداء العام للسقف.
نظام التدعيم
التدعيم ضروري لكل من سلامة البناء والاستقرار طويل الأجل. يساعد التدعيم الدائم نظام الجمالون على مقاومة الحركة الجانبية، والانبعاج، وتأثيرات الرياح أثناء خدمة المبنى. ويحافظ التدعيم المؤقت على استقرار الجمالون أثناء الرفع والتركيب قبل اكتمال نظام السقف الدائم.
بالنسبة إلى الجمالونات المنحنية ذات البحور الواسعة، يكون التدعيم المؤقت مهمًا بشكل خاص. قد يكون الجمالون مستقرًا بعد تركيب جميع المدادات وتدعيم السقف، لكنه قد يكون غير مستقر خلال مرحلة التركيب المبكرة. يجب أن يحدد تسلسل التركيب بوضوح متى تُضاف الدعامات المؤقتة، والمدادات، والتدعيم الدائم.
“`html id=”bowstring-truss-ar-part-2″
مزايا أنظمة الأسقف بجمالون بوسترينغ
يوفر نظام السقف بجمالون بوسترينغ عدة مزايا عندما يحتاج المبنى إلى بحر واسع، وملف سقف منحني، ومساحة مفتوحة قابلة للاستخدام أسفله. يمكن للوتر العلوي المنحني والوتر السفلي الرابط أن يخلقا نظامًا إنشائيًا قويًا مع السماح للسقف بالحفاظ على مظهر بصري مميز.
إحدى أكبر المزايا هي المرونة الداخلية. في المباني مثل المستودعات، وحظائر الطائرات، والصالات الرياضية، والورش الصناعية، يمكن للأعمدة الداخلية أن تعيق الحركة، والتخزين، ووضع المعدات، وتدفق الإنتاج. يمكن لجمالون بوسترينغ المصمم بشكل صحيح أن يقلل الحاجة إلى الدعامات الوسطية ويخلق مساحة عمل أكثر انفتاحًا.
كما يمكن للهندسة المنحنية أن تحسن طريقة توزيع أحمال السقف. فبدلًا من الاعتماد على كمرة ثقيلة واحدة، ينقل النظام الأحمال عبر الأوتار، والأعضاء الشبكية، والوصلات. عندما يكون مسار الأحمال واضحًا، يمكن أن يخلق ذلك توازنًا فعالًا بين القوة، واستخدام الفولاذ، وتغطية السقف.
تشمل المزايا الرئيسية:
- مساحة داخلية واسعة ومفتوحة مع عدد أقل من الدعامات الداخلية
- توزيع فعال للأحمال من خلال هندسة الجمالون المنحنية
- مظهر معماري قوي لهياكل الأسقف الكبيرة
- ملاءمة جيدة للمستودعات، والحظائر، والقاعات، والورش
- توافق مع تصنيع الفولاذ والنقل على شكل قطاعات
- إمكانية تحقيق ارتفاع سقف عملي وخلوص داخلي أفضل
- تكامل مرن مع المدادات، وألواح السقف، وأنظمة التدعيم
جمالون بوسترينغ مقارنة بأنواع جمالونات الأسقف الأخرى
جمالون بوسترينغ ليس الخيار الوحيد لتأطير الأسقف الفولاذية. تعتمد قيمته على بحر المبنى، وشكل السقف، وحالة الأحمال، والميزانية، وطريقة التصنيع، وخطة التركيب. في بعض المشاريع، قد يكون نظام سقف آخر أبسط أو أكثر اقتصادية. وفي مشاريع أخرى، قد توفر الهندسة المنحنية لجمالون بوسترينغ أفضل توازن بين المساحة المفتوحة والأداء الإنشائي.
جمالون بوسترينغ مقارنة بجمالون فينك
يستخدم جمالون بوسترينغ وترًا علويًا منحنيًا ووترًا سفليًا رابطًا. أما جمالون فينك فيستخدم عادةً شكلًا مثلثيًا مائلًا مع أعضاء شبكية داخلية متكررة. غالبًا ما يتم اختيار شكل بوسترينغ للأسقف المنحنية ذات البحور الواسعة، بينما يكون شكل فينك عمليًا غالبًا للأسقف الفولاذية المائلة ذات مسارات الأحمال المثلثية الفعالة.
بالمقارنة مع الملف المنحني لجمالون بوسترينغ، قد تكون البنية المثلثية المتكررة ومنطق تأطير السقف العملي وراء مزايا جمالون فينك أكثر ملاءمة لبعض المباني الفولاذية ذات الأسقف المائلة. يعتمد الخيار الأفضل على البحر، وميل السقف، والخلوص الداخلي، وحمل السقف، وتكلفة التصنيع، والمظهر المطلوب للمبنى.
جمالون بوسترينغ مقارنة بجمالون برات
يمتلك جمالون برات عادةً أوتارًا مستقيمة وأعضاء شبكية قطرية مرتبة لإنشاء سلوك واضح في الشد والضغط. ويُستخدم غالبًا عندما تكون الهندسة الإنشائية المستقيمة مفضلة. أما جمالون بوسترينغ، فيُعرّف بوتره العلوي المنحني ووتره السفلي الرابط.
بالنسبة إلى المشاريع التي تحتاج إلى ملف سقف منحني أو حجم سقف مفتوح كبير، قد يكون جمالون بوسترينغ أكثر ملاءمة. أما المشاريع التي تحتاج إلى جمالون مستقيم بسيط البحر مع مسارات قوى قطرية يمكن التنبؤ بها، فقد يكون جمالون برات أسهل في التصنيع والتركيب.
جمالون بوسترينغ مقارنة بجمالون وارن
يستخدم جمالون وارن أنماطًا مثلثية متكررة، غالبًا دون الكثير من الأعضاء الرأسية. يمكنه توفير توزيع فعال للقوى مع تخطيط بسيط ومتكرر نسبيًا. أما جمالون بوسترينغ فيستخدم ملفًا علويًا منحنيًا، لذلك قد تكون خطة التصنيع والوصلات أكثر تعقيدًا.
قد يكون تخطيط وارن عمليًا لتطبيقات الجمالونات المستقيمة، والجسور، وبعض أنظمة الأسقف. أما تخطيط بوسترينغ فقد يتم اختياره عندما يكون شكل السقف نفسه جزءًا من الهيكل أو العمارة المطلوبة.
جمالون بوسترينغ مقارنة بالإطار البوابي
غالبًا ما يكون الإطار البوابي الخيار الأبسط والأكثر اقتصادية للعديد من المستودعات والمصانع الفولاذية القياسية. فهو يستخدم إطارات صلبة، وعوارض مائلة، وأعمدة، ومدادات، وتدعيمًا لتشكيل الهيكل الرئيسي. بالنسبة إلى العديد من المباني الصناعية المستطيلة، يمكن أن يكون الإطار البوابي أسرع وأسهل في البناء.
قد يصبح جمالون بوسترينغ أكثر فائدة عندما يحتاج المشروع إلى بحر مفتوح أوسع، أو ملف سقف منحني، أو شكل سقف لا يمكن تحقيقه بكفاءة باستخدام إطار بوابي قياسي. يجب أن تقارن عملية القرار بين الكفاءة الإنشائية، وتعقيد التصنيع، وتكلفة التركيب، وارتفاع السقف، والاستخدام طويل الأجل للمبنى.
تطبيقات جمالون بوسترينغ في المباني الفولاذية
يمكن استخدام جمالون بوسترينغ في أنواع مختلفة من المباني الفولاذية حيث تكون تغطية السقف الكبيرة والمساحات الداخلية المفتوحة مهمة. وعلى الرغم من أن مفهوم الجمالون الأساسي نفسه يمكن تطبيقه على العديد من المشاريع، فإن لكل نوع من المباني أولويات تصميم مختلفة.
المستودعات والمراكز اللوجستية
غالبًا ما تحتاج المستودعات والمراكز اللوجستية إلى مساحات مفتوحة كبيرة للرفوف، وحركة الرافعات الشوكية، ومناطق التحميل، ومرونة التخزين. يمكن للأعمدة الداخلية أن تقلل كفاءة التخزين وتعقد الحركة. يمكن لسقف جمالون بوسترينغ أن يدعم تغطية واسعة مع المساعدة في الحفاظ على تخطيط داخلي أكثر مرونة.
لا يزال تصميم السقف بحاجة إلى مراعاة رفع الرياح، والتصريف، والعزل، والإضاءة المعلقة، وأنظمة الحماية من الحريق، والتغييرات المستقبلية المحتملة في تخطيط التخزين. بالنسبة إلى المباني اللوجستية، تكون سرعة التركيب العملية والتحكم في التكلفة مهمين أيضًا.
حظائر الطائرات
تحتاج حظائر الطائرات إلى بحور واسعة خالية ومساحات داخلية كبيرة ومفتوحة. تجعل حركة الطائرات، وإمكانية الوصول للصيانة، وفتحات الأبواب الكبيرة الأعمدة الداخلية غير مرغوبة. يمكن أن يكون جمالون بوسترينغ مناسبًا عندما يتوافق ملف السقف المنحني وقدرة البحر الواسع مع تخطيط الحظيرة.
بالنسبة إلى الحظائر، يجب أن يأخذ التصميم في الاعتبار أيضًا أحمال الرياح الكبيرة، وتنسيق إطار الأبواب، وتدعيم السقف، ومنصات الخدمات، والإضاءة، والتهوية، والحماية من التآكل. يجب تنسيق نظام الجمالون مع إطار المبنى الكامل، لا تصميمه كعنصر سقف منفصل.
الصالات الرياضية والقاعات الرياضية
تحتاج الصالات الرياضية، والقاعات الرياضية، ومراكز الأنشطة الداخلية إلى مساحات أرضية مفتوحة مع عوائق محدودة. يمكن لجمالون بوسترينغ أن يوفر دعمًا للسقف وملفًا داخليًا منحنيًا جذابًا في الوقت نفسه. وقد يساعد حجم السقف أيضًا في تخطيط الإضاءة، والتهوية، والصوتيات.
في هذه المباني، يكون التحكم في الانحراف وتنسيق السقف الداخلي مهمين. يجب تخطيط الإضاءة المعلقة، وأنظمة الصوت، والعزل، والتشطيبات الداخلية قبل إنهاء تصميم الجمالون.
الورش الصناعية
قد تحتاج الورش الصناعية إلى مناطق إنتاج مفتوحة، وخلوص للآلات، ومجاري تهوية، وحوامل كابلات، وتخطيطات مرنة للمعدات. يمكن لجمالون بوسترينغ أن يساعد على توفير مساحة داخلية خالية، خاصة عندما يتطلب تأطير السقف القياسي عددًا كبيرًا من الدعامات الداخلية.
إذا كانت الورشة تشمل رافعات، أو معدات معلقة ثقيلة، أو أنظمة ميكانيكية كبيرة، فيجب مراجعة هذه الأحمال بعناية. لا ينبغي افتراض أن جمالون السقف سيدعم الخدمات الثقيلة ما لم تكن هذه الأحمال مدرجة في التصميم.
مباني المعارض والمباني العامة
قد تستخدم قاعات المعارض، والأسواق، ومحطات النقل، والمباني العامة جمالونات بوسترينغ لأسباب إنشائية وبصرية معًا. يمكن للسقف المنحني أن يخلق مساحة أكثر انفتاحًا وتميزًا. كما يمكن أن يساعد على تغطية مساحات تجمع كبيرة مع عدد أقل من العوائق الداخلية.
بالنسبة إلى المباني العامة، قد يكون المظهر، والسلامة من الحريق، وإمكانية الوصول للصيانة، ومتانة الطلاء، وتكامل الخدمات بنفس أهمية البحر الإنشائي.
عوامل التصميم لهياكل جمالون بوسترينغ
يجب تصميم جمالون بوسترينغ وفقًا لظروف المشروع الحقيقية. لا يضمن الشكل المنحني تلقائيًا القوة أو الاقتصاد. يجب النظر في الأحمال، وظروف الارتكاز، والتدعيم، والتصنيع، والتركيب معًا.
الحمل الميت
يشمل الحمل الميت ألواح السقف، والمدادات، والعزل، ومواد السقف الداخلي، والمزاريب، والمعدات الثابتة، وصفائح الوصل، والوزن الذاتي للجمالون. تبقى هذه الأحمال على الهيكل طوال عمر المبنى، لذلك يجب حسابها بدقة.
الحمل الحي وحمل الصيانة
قد يشمل الحمل الحي وحمل الصيانة العمال، والأدوات، وأنظمة الوصول، ونشاط الصيانة على السقف. حتى إذا لم يكن السقف مخصصًا للاستخدام المنتظم، يجب أن تؤخذ إمكانية الوصول للصيانة في الاعتبار. إذا كانت الممرات أو منصات المعدات مخططة، فيجب إدراجها مبكرًا.
رفع الرياح
يُعد رفع الرياح عاملًا رئيسيًا في الأسقف الفولاذية الكبيرة. يمكن لأشكال الأسقف المنحنية أن تتعرض لمناطق ضغط وشفط مختلفة، لذلك يجب مراجعة ظروف الرياح المحلية بعناية. يجب أن تقاوم ألواح السقف، والمثبتات، والمدادات، والتدعيم، ووصلات الجمالون قوى الرفع.
حمل المطر والثلج
تعتمد أحمال المطر والثلج على موقع المشروع، والمناخ، وميل السقف، ونظام التصريف، وشكل السقف. يمكن أن يخلق التصريف الضعيف خطر تجمع المياه، بينما يمكن أن يزيد تراكم الثلج حمل السقف في المناطق الباردة. يجب تنسيق تصميم الجمالون مع تصريف السقف ومتطلبات الكود المحلي.
الأحمال المعلقة
قد تشمل الأحمال المعلقة الإضاءة، ومجاري الهواء، وحوامل الكابلات، وأنابيب الحريق، وأنظمة التهوية، واللافتات، والمنصات، وأنظمة السقف الداخلي. لا ينبغي إضافة هذه الأحمال عشوائيًا بعد التركيب. يجب أن يحدد التصميم أين يُسمح بالخدمات المعلقة ومقدار الحمل الذي يمكن أن يدعمه كل موضع.
الاستقرار الجانبي والتأثيرات الزلزالية
تحتاج الأسقف ذات البحور الواسعة أيضًا إلى استقرار جانبي. يجب نقل الرياح، والتأثير الزلزالي، وحركة الإطار، وعدم الاستقرار خلال مرحلة البناء عبر التدعيم، والأعمدة، والإطارات، والأساسات. لا يمكن لجمالون السقف أن يعمل جيدًا إذا كان نظام الاستقرار العام للمبنى ضعيفًا.
اعتبارات التصنيع
للتصنيع تأثير قوي في تكلفة وجودة جمالون بوسترينغ. قد يحتاج الوتر العلوي المنحني إلى ثني، أو تصنيع مقسم، أو أعضاء مركبة منحنية، أو أعضاء مستقيمة مرتبة لتقريب ملف منحني. تعتمد أفضل طريقة على البحر، ومقطع الفولاذ، والمعدات، والتفاوتات، وميزانية المشروع.
تشمل اعتبارات التصنيع المهمة:
- دقة تصنيع الأوتار المنحنية أو المقسمة
- دقة القطع والثقب للأعضاء الشبكية
- تسلسل اللحام والتحكم في التشوه
- سماكة صفائح الغوسيت ومحاذاة الثقوب
- تفاصيل الوصل للقطاعات القابلة للنقل
- تجهيز السطح، أو الطلاء، أو الجلفنة
- وسم الأعضاء وتسلسل التغليف
- التجميع التجريبي للجمالونات الكبيرة أو المعقدة
بالنسبة إلى الهياكل الفولاذية المخصصة للتصدير، يكون تخطيط التصنيع مهمًا بشكل خاص. إذا كانت الأعضاء موسومة بشكل خاطئ، أو كانت الثقوب غير متراصة، أو لم تتوافق القطاعات في الموقع، فقد يكون التصحيح مكلفًا. تساعد الرسومات التنفيذية الواضحة، والمعالجة باستخدام CNC، وفحص الجودة، والتغليف المنظم في تقليل هذه المخاطر.
تخطيط التركيب والإقامة

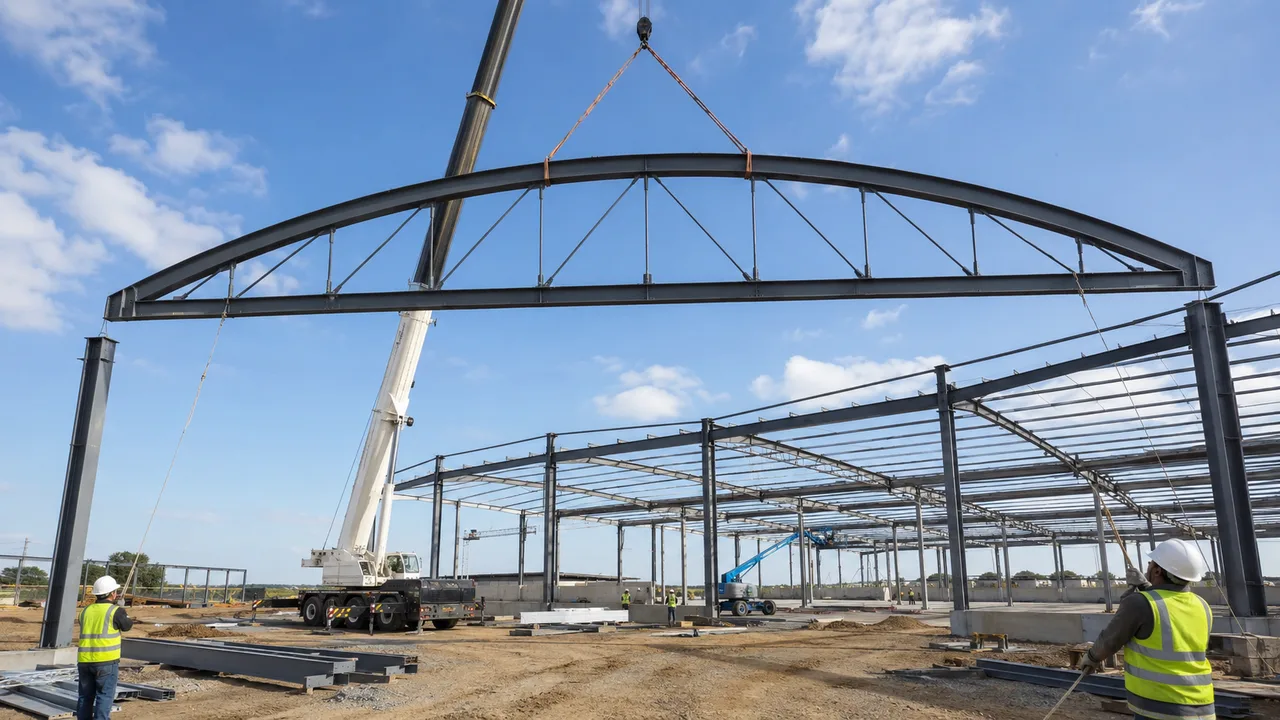

يتطلب جمالون بوسترينغ تخطيطًا دقيقًا للتركيب لأن الأعضاء المنحنية ذات البحور الواسعة قد تكون كبيرة، وثقيلة، ومرنة أثناء الرفع. قد يكون الجمالون مستقرًا بعد التركيب النهائي، لكنه قد يظل غير مستقر خلال مرحلة الإقامة.
يجب أن تحدد خطة الرفع نقاط الرفع، وقدرة الرافعة، وزاوية الرفع، والدعم المؤقت، وتسلسل التجميع الآمن. قد تحتاج الجمالونات الطويلة إلى عوارض توزيع أو نقاط رفع متعددة لتجنب التشوه. إذا تم تسليم الجمالون على شكل قطاعات، فيجب تخطيط التجميع في الموقع قبل الرفع.
يجب تركيب التدعيم المؤقت قبل أن يتعرض الجمالون لظروف غير مستقرة. يجب إضافة المدادات، وتدعيم السقف، والوصلات الدائمة بالتسلسل الصحيح حتى يكتسب نظام السقف الاستقرار خطوة بخطوة.
بعد الإقامة، يجب أن يفحص التفتيش:
- محاذاة الجمالون والهندسة النهائية
- شد المسامير وملاءمة الوصلات
- جودة اللحام عند الحاجة
- أضرار الطلاء ومناطق الإصلاح
- اتصال المدادات واكتمال تدعيم السقف
- إزالة التدعيم المؤقت فقط بعد تحقيق الاستقرار الدائم
الأخطاء الشائعة في مشاريع جمالون بوسترينغ
| الخطأ الشائع | لماذا هو مهم | النهج الأفضل |
|---|---|---|
| اختيار شكل بوسترينغ للمظهر فقط | الانحناء البصري وحده لا يضمن الكفاءة الإنشائية أو الاقتصادية. | تأكيد البحر، والأحمال، ونظام السقف، والغرض الإنشائي قبل اختيار نوع الجمالون. |
| تجاهل الدفع الأفقي | قد يخلق الوتر العلوي المنحني قوى خارجية عند الدعامات إذا لم يتم تصميم نظام الربط بشكل صحيح. | تصميم الوتر السفلي، والدعامات، والأعمدة، والأساسات كنظام منسق واحد. |
| التقليل من رفع الرياح | يمكن للأسقف المنحنية الكبيرة أن تتعرض لتأثيرات شفط وضغط معقدة. | مراجعة ظروف الرياح المحلية وتصميم ألواح السقف، والمدادات، والتدعيم، والوصلات وفقًا لذلك. |
| تصميم ضعيف للوصلات | يعتمد الجمالون على نقل القوى عند العقد، وليس فقط على قوة الأعضاء. | تصميم صفائح الغوسيت، والمسامير، واللحامات، وتفاصيل الوصل بناءً على القوى الفعلية في الأعضاء. |
| عدم وجود خطة تدعيم مؤقت | قد تكون الجمالونات الكبيرة غير مستقرة أثناء الرفع ومرحلة التركيب المبكرة. | تخطيط تسلسل التركيب، والتدعيم المؤقت، وتركيب المدادات قبل بدء العمل في الموقع. |
| قطاعات نقل كبيرة جدًا | قد تكون الأعضاء المنحنية الكبيرة صعبة الشحن والمناولة والرفع. | تنسيق قطاعات التصنيع مع حدود الشحن، والتحميل في الحاويات، ووصول الشاحنات، وقدرة الرافعة. |
| إضافة أحمال معلقة لاحقًا | قد تؤدي الإضاءة، ومجاري الهواء، والأنابيب، والمنصات إلى إجهاد زائد للأعضاء أو الوصلات. | تحديد أحمال الخدمات ونقاط التثبيت المعتمدة خلال مرحلة التصميم. |
| حماية ضعيفة من التآكل | قد تتضرر المتانة طويلة الأجل في البيئات الرطبة، أو الساحلية، أو الصناعية، أو الزراعية. | اختيار أنظمة الطلاء، أو الجلفنة، أو الحماية السطحية وفقًا لبيئة المشروع. |
عوامل تكلفة أسقف جمالون بوسترينغ
يجب مراجعة تكلفة سقف جمالون بوسترينغ كنظام كامل. وزن الفولاذ مهم، لكنه ليس العامل الوحيد في التكلفة. يمكن أن تؤثر عملية التصنيع المنحني، وتعقيد الوصلات، وحجم النقل، وتخطيط الرافعة، والتدعيم المؤقت، وتكامل نظام السقف جميعها في الميزانية النهائية.
تشمل عوامل التكلفة الرئيسية:
- كمية الفولاذ وأحجام الأعضاء
- طريقة تصنيع الوتر المنحني
- عدد وتعقيد الأعضاء الشبكية
- صفائح الغوسيت، والمسامير، واللحامات، وتفاصيل الوصل
- معالجة السطح والحماية من التآكل
- حجم القطاعات ومسافة النقل
- قدرة الرافعة وطريقة الرفع
- التجميع في الموقع والتدعيم المؤقت
- المدادات، وألواح السقف، والعزل، والمزاريب، وتدعيم السقف
- الفحص، وإمكانية الوصول للصيانة، ومتطلبات المتانة طويلة الأجل
قد يكون الجمالون الأثقل قليلًا ولكن الأبسط أرخص أحيانًا من جمالون أخف يحتوي على وصلات صعبة وتركيب معقد. أفضل استراتيجية للتكلفة هي تنسيق الهندسة، والتصنيع، والنقل، والإقامة منذ البداية.
متى يكون جمالون بوسترينغ خيارًا جيدًا؟
غالبًا ما يكون جمالون بوسترينغ خيارًا جيدًا عندما يحتاج المشروع إلى بحر واسع خالٍ، وملف سقف منحني، ومساحة داخلية كبيرة ومفتوحة. وهو مفيد بشكل خاص عندما قد تعيق الأعمدة الداخلية عمليات المبنى أو عندما يكون شكل السقف جزءًا من المفهوم المعماري.
قد يكون مناسبًا عندما:
- يحتاج المبنى إلى بحر واسع مفتوح
- يتطلب تصميم السقف ملفًا منحنيًا
- يجب أن يبقى الداخل مرنًا وخاليًا من العوائق
- يحتاج المشروع إلى دعم قوي لأحمال السقف
- يكون المبنى مستودعًا، أو حظيرة، أو قاعة، أو ورشة، أو منشأة عامة
- تتوفر دقة تصنيع الفولاذ والتركيب المخطط
- تستطيع ميزانية المشروع دعم التصنيع المنحني والتخطيط الدقيق للإقامة
قد لا يكون الخيار الأفضل عندما يستطيع إطار بوابي قياسي أو جمالون مثلثي أبسط تلبية نفس متطلبات البحر والسقف بتكلفة أقل. يجب أن يعتمد القرار الصحيح على المتطلبات الإنشائية، واستخدام المبنى، ومظهر السقف، وعملية التصنيع، والتكلفة الإجمالية بعد التركيب.
الخلاصة
يُعد جمالون بوسترينغ نظام جمالون فولاذي منحنيًا عمليًا للأسقف ذات البحور الواسعة عندما يتم تخطيط الهندسة، ومسار الأحمال، وربط الوتر السفلي، والتدعيم، والوصلات، والتصنيع، والنقل، والتركيب معًا. يمكن لوتره العلوي المنحني أن يخلق ملف سقف فعالًا ومميزًا بصريًا، بينما يساعد الوتر السفلي على التحكم في القوى الخارجية وإكمال النظام الإنشائي.
تأتي أفضل النتائج من التعامل مع الجمالون كجزء من السقف الكامل وإطار المبنى. تؤثر المدادات، وألواح السقف، والتدعيم، والأعمدة، والأساسات، والخدمات المعلقة، وتخطيط الإقامة جميعها في الأداء. عندما يتم تنسيق هذه العناصر منذ البداية، يمكن لجمالون بوسترينغ أن يوفر دعمًا موثوقًا للسقف في العديد من المباني الفولاذية ذات البحور الواسعة.
الأسئلة الشائعة حول جمالون بوسترينغ
ما هو جمالون بوسترينغ؟
جمالون بوسترينغ هو جمالون سقف يحتوي على وتر علوي منحني أو مقوس ووتر سفلي رابط. يحمل الوتر العلوي المنحني أحمال السقف، بينما يساعد الوتر السفلي على مقاومة الدفع الخارجي عند نقاط الارتكاز.
لماذا يُستخدم جمالون بوسترينغ للأسقف ذات البحور الواسعة؟
يُستخدم للأسقف ذات البحور الواسعة لأنه يمكنه إنشاء مساحات داخلية كبيرة ومفتوحة مع عدد أقل من الدعامات الداخلية. وهذا يجعله مفيدًا للمستودعات، والحظائر، والصالات الرياضية، والورش، وغيرها من المباني الكبيرة.
هل جمالون بوسترينغ مناسب للمباني الفولاذية؟
نعم. يمكن أن يكون جمالون بوسترينغ مناسبًا للمباني الفولاذية عندما يتم تصميم البحر، وحمل السقف، وحالة الرياح، والتدعيم، وطريقة التصنيع، وخطة التركيب بشكل هندسي صحيح.
ما الفرق بين جمالون بوسترينغ وجمالون فينك؟
يمتلك جمالون بوسترينغ وترًا علويًا منحنيًا ووترًا سفليًا رابطًا. أما جمالون فينك فعادةً ما يمتلك شكلًا مثلثيًا مائلًا مع أعضاء شبكية داخلية متكررة. تُستخدم جمالونات بوسترينغ غالبًا للأسقف المنحنية ذات البحور الواسعة، بينما تُستخدم جمالونات فينك غالبًا لهياكل الأسقف المائلة العملية.
هل جمالون بوسترينغ مكلف؟
تعتمد التكلفة على البحر، وكمية الفولاذ، وتصنيع الأعضاء المنحنية، وتعقيد الوصلات، والنقل، ومعالجة السطح، ومتطلبات الرافعة، وتسلسل التركيب. يمكن أن يكون اقتصاديًا عندما يتوافق التصميم مع احتياجات المبنى، لكن الانحناء غير الضروري قد يزيد التكلفة.
ما الأحمال التي يجب أخذها في الاعتبار في تصميم جمالون بوسترينغ؟
يجب أخذ الحمل الميت، والحمل الحي، وحمل الصيانة، ورفع الرياح، وحمل المطر، وحمل الثلج عند الحاجة، وأحمال الخدمات المعلقة، وقوى الاستقرار الجانبي، وأحمال مرحلة البناء في الاعتبار قبل إنهاء التصميم.
