钢结构建筑不仅依赖坚固的钢柱、钢梁和屋面构件。整个框架的性能还取决于这些构件之间的连接方式。在门式刚架建筑中，梁柱节点、屋面梁拼接以及屋脊连接必须安全传递荷载，同时还要便于结构高效制造、运输和安装。因此，螺栓端板连接成为现代钢结构施工中最实用的解决方案之一。

当钢梁或屋面梁需要与钢柱、其他钢梁或框架构件连接时，通常会采用螺栓端板。端板通常在工厂内焊接到构件端部，然后在施工现场使用高强度螺栓进行连接，从而减少对现场大量焊接的依赖。这使该系统适用于预制钢结构建筑、门式刚架、仓库、车间以及需要精确制造和快速安装的工业设施。

什么是螺栓端板连接？

螺栓端板连接是一种结构节点，其中一块钢板焊接在钢梁、屋面梁或框架构件的端部。随后，该钢板通过螺栓与另一个钢构件连接，例如钢柱翼缘、另一根钢梁或对应的连接板。该连接通过端板、螺栓、焊缝以及相连钢构件的共同作用来承受荷载。

在简单梁连接中，节点可能主要传递剪力。在门式刚架中，同一个连接可能需要同时抵抗弯矩、剪力，有时还需要抵抗轴力。因此，端板厚度、螺栓布置、焊缝尺寸和构件几何形状的设计必须符合建筑的结构要求。

螺栓端板节点被广泛采用，因为它非常适合预制钢结构施工。构件可以在受控的车间环境中加工，在发运前进行检查，并在项目现场快速组装。对于仓库或生产厂房等采用重复框架的建筑，这种连接方式可以同时提高安装速度和施工一致性。

连接的主要组成部分

端板

端板是焊接在钢梁或屋面梁端部的钢板。其厚度、宽度、高度和孔位布置根据节点的受力需求进行选择。如果端板过薄，在拉力或弯矩作用下可能发生过度弯曲。经过正确设计的端板能够帮助将钢梁中的作用力分配至螺栓和相连构件。

高强度螺栓

螺栓用于将端板紧固到钢柱、钢梁或拼接板上。螺栓的直径、等级、数量和间距会影响节点承载力。在许多结构钢项目中，高强度螺栓更受欢迎，因为它们能够提供可靠的性能，并且与大量现场焊接相比，在施工现场更容易安装。

钢梁与端板之间的焊缝

焊缝将钢梁或屋面梁中的作用力传递到端板。由于该焊缝通常在工厂内完成，因此其质量控制通常优于现场焊接。正确的装配、焊缝尺寸、焊接顺序和检验十分重要，因为质量较差的焊缝会降低节点的整体性能。

相连钢构件

与节点连接的钢柱、钢梁或屋面梁也必须进行验算。如果相连构件强度不足、发生局部变形或缺少必要的加劲措施，即使端板和螺栓组足够坚固，节点也无法正常工作。对于门式刚架，连接细节必须与整个框架系统协同发挥作用。

螺栓端板连接如何传递荷载

钢结构连接是荷载传递路径的一部分。当钢梁承受屋面荷载、风荷载、设备荷载或活荷载时，这些作用力必须通过连接传递至钢柱和基础。根据设计方式的不同，螺栓端板节点可以传递多种类型的作用力。

剪力

剪力通常通过螺栓和端板承压表面进行传递。在钢梁连接中，剪力可能是主要作用力。螺栓组必须合理布置，使剪力能够从被支承构件安全传递至支承构件，同时避免螺栓破坏、端板撕裂或局部变形。

弯矩

门式刚架节点通常需要抵抗弯矩。在这种情况下，连接的一部分可能承受拉力，而另一部分则承受压力。靠近受拉区的螺栓承受拉拔力，端板和相连构件则共同抵抗压力和弯曲。当需要更高的抗弯能力时，通常采用伸出式端板。

轴力和组合内力

部分节点并非只承受一种作用力。风荷载、起重机荷载、屋面坡度、建筑几何形状和框架整体作用可能产生剪力、弯矩和轴力的组合。因此，连接设计不能被视为简单的螺栓排列工作，而必须反映建筑实际的结构受力性能。

常见端板连接类型

齐平端板连接

齐平端板连接的端板通常位于钢梁高度范围内。它常用于弯矩需求有限的简单梁梁连接或梁柱连接。该类型结构紧凑且经济，但可能不适用于需要承受较大弯矩的门式刚架节点。

伸出式端板连接

伸出式端板连接的端板延伸至钢梁翼缘之外。该延伸部分允许螺栓布置在钢梁高度范围之外，从而提高节点抵抗弯矩的能力。这种形式常用于门式刚架柱梁节点、屋脊节点和钢梁拼接等需要更强弯矩传递能力的位置。

加劲端板连接

对于跨度更大、荷载更重或节点作用力更高的情况，可以增加加劲肋来改善性能。加劲肋有助于控制端板变形，并加强作用力传递路径。当标准端板本身无法满足所需承载力或刚度时，通常会采用这种形式。

为什么这种连接在门式刚架中广受欢迎

门式刚架广泛应用于钢结构仓库、车间、工厂、农业建筑和物流设施，因为它能够提供大净跨度、快速施工以及高效的钢材利用。螺栓端板连接将工厂制造精度与现场简便组装相结合，因此非常适合这种施工模式。

高效的工厂制造

在钢结构工厂中，钢梁和屋面梁可以在交付前完成切割、钻孔、焊接、检验、涂装和编号。端板能够在受控条件下精确定位并焊接。螺栓孔可以根据加工图纸进行钻孔或数控切割，从而降低现场安装期间发生错误的风险。

更快的现场安装

加工完成的构件运抵现场后，安装团队可以将钢框架构件吊装到位，并使用螺栓完成连接。与在施工现场完成主要焊接节点相比，这种方式通常更快。对于包含大量重复跨的建筑，节省的时间可能非常显著。

更好的质量控制

工厂焊接和孔位加工更便于控制尺寸精度。构件可以在发运前完成检验，并根据安装顺序进行编号。这有助于减少因装配不良、孔位缺失或连接细节不一致而造成的延误。

影响连接性能的设计因素

端板厚度和尺寸

端板必须具有足够的厚度，以抵抗弯曲和局部变形。过薄的端板可能降低节点刚度并使螺栓过载。然而，尺寸过大的端板会增加成本和重量。良好的设计需要在强度、刚度、制造可行性和材料利用效率之间取得平衡。

螺栓直径和布置

螺栓间距、边距、直径和等级都会影响节点性能。螺栓布置必须确保连接能够抵抗所需的剪力和拉力，同时还要为安装时使用紧固工具留出足够空间。

焊缝尺寸和焊接质量

钢梁与端板之间的焊缝必须符合结构受力需求。即使端板和螺栓选择正确，质量较差的焊缝仍可能在节点中形成薄弱部位。对于关键节点，检验和质量控制应成为制造流程的一部分。

框架几何形状和荷载条件

连接设计受到建筑跨度、钢柱高度、屋面坡度、风荷载、抗震要求、起重机荷载以及整体框架体系的影响。小型仓库和重型工业车间都可能使用端板连接，但实际连接细节可能存在很大差异。

钢结构工厂中的制造流程

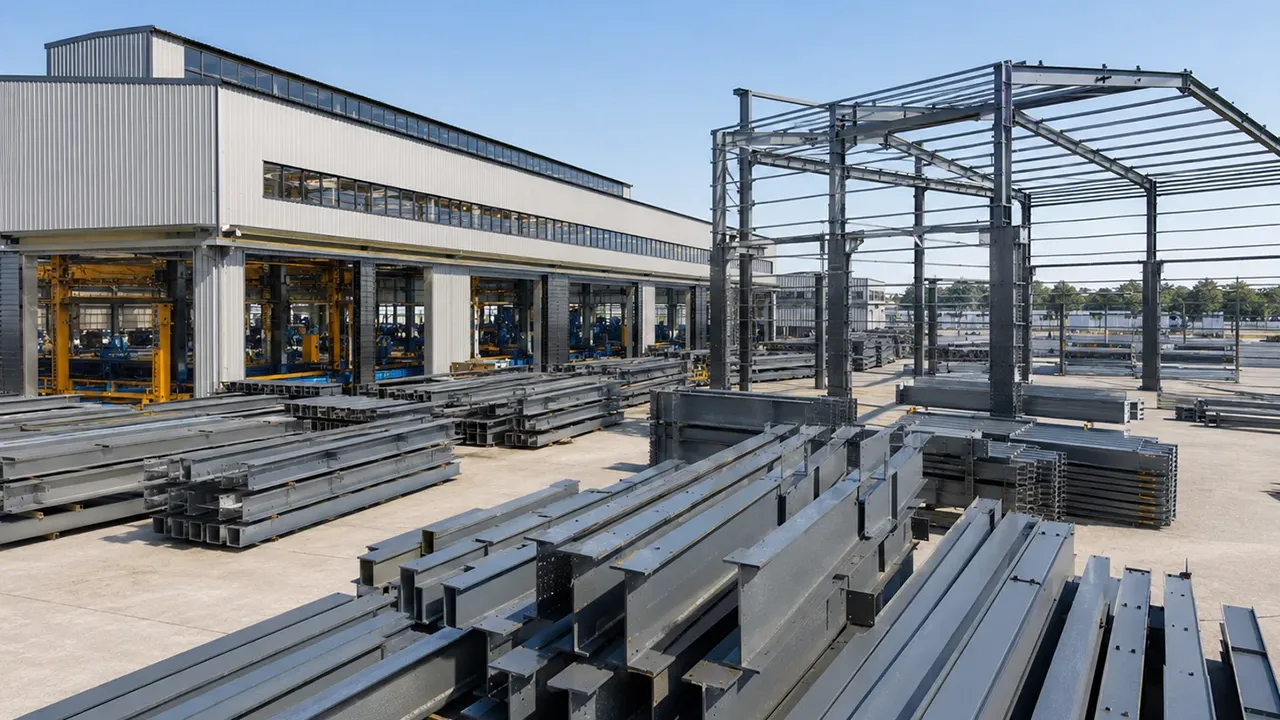

端板节点的可靠性在很大程度上取决于制造精度。在专业钢结构工厂中，制造流程通常从加工图纸和连接详图开始。这些图纸规定端板尺寸、孔位、焊接要求、螺栓规格和构件编号。

钢构件按照所需长度进行切割，端部则根据连接几何形状进行加工。随后，将端板安装到构件端部并在规定位置完成焊接。焊接完成后，需要检查螺栓孔是否对齐，构件还可能在表面处理前进行尺寸检验。

对于复杂门式刚架，可以采用试装来检查配套构件之间的装配情况。这对于大跨度框架、重型钢构件或要求严格安装公差的项目尤其有用。检验完成后，构件通常会根据项目要求进行抛丸、涂装、镀锌或其他处理。

常见问题及避免方法

螺栓孔错位

最常见的问题之一是螺栓孔之间出现错位。这会减慢安装速度，并可能需要现场修正。精确钻孔、数控加工和正确编号有助于降低这种风险。

端板变形

如果端板厚度不足，或节点承受较大弯矩，端板可能在荷载作用下发生变形。合理确定端板尺寸、螺栓布置和加劲肋设计，有助于控制这一问题。

螺栓紧固不当

螺栓必须按照规定的紧固方法进行安装。如果螺栓未正确紧固，连接可能无法达到预期性能。现场施工团队应遵循项目技术要求和检验程序。

焊缝缺陷

焊缝缺陷可能削弱钢梁与端板之间的连接。工厂焊接工艺、合格焊工和检验措施，有助于在钢构件运抵现场之前提高节点可靠性。

螺栓端板连接与现场焊接连接比较

在钢梁和门式刚架建筑中的应用

钢结构仓库

钢结构仓库通常采用具有重复跨的门式刚架。端板连接使这些结构更容易制造和更快安装，尤其适用于需要大净跨度和开放式内部空间的建筑。

工业车间

工业车间可能需要坚固的框架节点，以承受设备荷载、屋面系统、通风开口或与起重机相关的作用力。经过正确设计的端板节点能够同时满足结构承载力和安装效率要求。

工厂建筑

在生产设施中，钢框架必须承受屋面荷载、墙体系统、设备平台，有时还包括起重机梁。端板连接十分实用，因为它允许主体框架分段制造，并在现场精确组装。

农业和物流建筑

预制农业建筑和物流中心通常需要高效的施工进度。螺栓框架连接有助于减少现场作业，并使安装过程保持有序，尤其适用于包含多个相同框架的项目。

为什么连接设计对长期性能十分重要

钢结构建筑的可靠性取决于其荷载传递路径。即使钢梁和钢柱足够坚固，不合理的连接设计仍可能在结构中形成薄弱环节。连接必须能够安全传递作用力、控制变形，并保证框架实现预期的结构受力性能。

对于门式刚架项目，连接精度也会影响安装质量。如果端板未正确对齐、孔位不匹配或螺栓无法正确紧固，安装过程可能变得更慢且可靠性降低。因此，连接设计、加工图纸精度、制造质量控制和现场安装必须相互协调。

XTD Steel Structure凭借工业和商业钢结构项目的设计协调、制造和安装经验，为钢结构建筑项目提供支持。对于采用门式刚架、钢梁拼接和端板节点的项目，正确的细部设计有助于提高安全性、施工速度和建筑的长期性能。

结论

螺栓端板连接是一种适用于钢梁和门式刚架的实用且广泛采用的解决方案。它允许主要焊接工作在工厂内完成，减少现场焊接，提高安装速度，并支持精确的预制钢结构施工。

对于仓库、车间、工厂、物流建筑和其他钢结构，连接性能取决于良好的设计和精确的执行。端板厚度、螺栓布置、焊接质量、制造公差和现场紧固都十分重要。当这些细节得到正确控制时，螺栓端板节点能够为现代钢结构建筑提供坚固、高效且可靠的连接系统。

常见问题

什么是螺栓端板连接？

它是一种钢结构连接，其中端板焊接在钢梁、屋面梁或框架构件的端部，然后通过螺栓与另一个钢构件连接，例如钢柱或钢梁。

这种连接适合门式刚架吗？

适合。它常用于门式刚架建筑，因为在正确设计的情况下，可以支持工厂制造、现场快速组装以及可靠的节点性能。

齐平端板与伸出式端板有什么区别？

齐平端板通常位于钢梁高度范围内，而伸出式端板则延伸至钢梁翼缘之外，以提高高强度框架节点的抗弯能力。

为什么工厂制造对端板节点十分重要？

工厂制造可以在钢构件交付现场之前，提高焊接质量、孔位精度、构件编号准确性、尺寸控制和检验水平。

这种连接可以用于钢结构工厂建筑吗？

可以。它适用于多种钢结构工厂建筑，尤其是门式刚架生产厂房、工业车间、起重机支承区域和预制建筑系统。
