يمكن أن تتمتع الكمرة الفولاذية بمقاومة انحناء أكثر من كافية، ومع ذلك قد تتعرض لمشكلة موضعية خطيرة بالقرب من نقطة ارتكاز أو حمل مركز. فعندما تدخل ردة فعل كبيرة إلى الكمرة عبر منطقة تلامس قصيرة نسبيًا، يجب على جسم الكمرة نقل هذه القوة عبر منطقة ضيقة. وإذا كان جسم الكمرة رقيقًا أو معرضًا لإجهادات مرتفعة أو غير مدعوم بشكل كافٍ، فقد تصبح التشوهات الموضعية هي الحالة الحاكمة للتصميم قبل أن تصل الكمرة ككل إلى مقاومتها للانحناء.
ولهذا السبب، فإن طول الارتكاز لانبعاج جسم الكمرة موضعيًا يستحق اهتمامًا خاصًا عند اختيار الكمرة وتفصيل الوصلات. يؤثر طول الارتكاز في الطريقة التي تنتشر بها ردة الفعل المركزة عبر الجناح ثم تنتقل إلى جسم الكمرة. وقد تؤدي منطقة ارتكاز قصيرة إلى حدوث ضغط موضعي شديد، بينما تسمح منطقة ارتكاز أطول للقوة بالتوزع على جزء أكبر من جسم الكمرة.
كما يجب التمييز بين انبعاج جسم الكمرة موضعيًا والخضوع الموضعي لجسم الكمرة. يمكن أن يحدث كلاهما بالقرب من الأحمال المركزة ونقاط الارتكاز، إلا أنهما يمثلان حالتي حد مختلفتين وتتطلبان عمليات تحقق منفصلة. وقد يعتمد التفصيل النهائي على طول الارتكاز، وسماكة جسم الكمرة، وصلابة الجناح، وموقع الارتكاز، وصفائح الارتكاز، والمقويات العرضية، ومسار انتقال الأحمال الكامل.
ما هو الانبعاج الموضعي لجسم الكمرة في الكمرة الفولاذية؟
يُعد الانبعاج الموضعي لجسم الكمرة حالة حد موضعية يمكن أن تحدث عندما تدخل قوة مركزة أو ردة فعل دعم إلى كمرة فولاذية. وبدلاً من حدوث فشل عام للكمرة بأكملها، قد تتشوه منطقة صغيرة نسبيًا من جسم الكمرة أو تنبعج أو تنطوي أو تفقد قدرتها على نقل القوة المركزة بكفاءة.
تشمل المواقع النموذجية ما يلي:
- نقاط ارتكاز نهايات الكمرات
- ردود أفعال الأعمدة أو الكوابيل
- الأحمال المركزة الناتجة عن المعدات
- ردود أفعال الكمرات الثانوية المنقولة إلى كمرة رئيسية
- مقاعد الارتكاز
- نقاط انتقال الأحمال بين العناصر الإنشائية
تزداد أهمية هذه المشكلة عندما يكون جسم الكمرة نحيفًا نسبيًا ويتم إدخال الحمل عبر مسافة قصيرة. يساعد الجناح في البداية على توزيع القوة، إلا أن جسم الكمرة في النهاية يجب أن ينقل هذا الحمل المركز إلى بقية المقطع.
لا ينبغي التعامل مع الانبعاج الموضعي لجسم الكمرة على أنه مجرد مشكلة سحق للمادة. فاللااستقرار الموضعي، وهندسة جسم الكمرة، والتقييد، وسلوك الجناح، وموقع الحمل جميعها تؤثر في المقاومة.
أين يحدث الانبعاج الموضعي لجسم الكمرة عادةً؟
عند نقطة ارتكاز نهائية، قد تنتقل ردة فعل كبيرة للكمرة من خلال صفيحة ارتكاز، أو مقعد عمود، أو دعم خرساني، أو جدار مبني، أو عنصر إنشائي آخر. وإذا كان طول التلامس محدودًا، تصبح ردة الفعل شديدة التركيز.
تُنشئ الأحمال المركزة الداخلية حالة مختلفة لأن جسم الكمرة يحتوي على مادة ممتدة على جانبي القوة المطبقة. ويؤثر هذا الاختلاف في طريقة انتشار الحمل وفي سلوك المنطقة الموضعية من جسم الكمرة.
قد تتطلب نقاط دعم المعدات الثقيلة، وكمرات التحويل، والمنصات الصناعية، والكمرات التي تستقبل ردود أفعال من عناصر إنشائية أخرى عمليات تحقق دقيقة من جسم الكمرة موضعيًا حتى عندما يبدو المقطع العام للكمرة كبيرًا.
لماذا يُعد طول الارتكاز مهمًا في تصميم الانبعاج الموضعي لجسم الكمرة؟
طول الارتكاز هو المسافة التي تُدخل عبرها القوة المركزة فعليًا إلى الكمرة. وقد يتم تحديده بواسطة مقعد دعم، أو صفيحة ارتكاز، أو عنصر متصل، أو جناح عمود، أو كابولي، أو أي عنصر آخر لنقل الأحمال.
تُعد العلاقة بين طول الارتكاز لانبعاج جسم الكمرة موضعيًا والمقاومة المحلية مهمة، لأن زيادة طول التلامس تسمح عادةً بانتشار ردة الفعل عبر منطقة أوسع من الجناح وجسم الكمرة.
يمكن أن يؤدي طول ارتكاز أكبر إلى:
- تقليل تركيز إجهادات الضغط الموضعية
- إشراك جزء أكبر من جسم الكمرة في نقل الحمل
- تحسين توزيع الحمل موضعيًا
- تقليل شدة تشوه جسم الكمرة
- زيادة المقاومة لبعض حالات الحد الموضعية
ومع ذلك، فالعلاقة ليست تناسبية بشكل مباشر. مضاعفة طول الارتكاز لا تعني تلقائيًا مضاعفة مقاومة الانبعاج الموضعي لجسم الكمرة. إذ تؤثر هندسة الكمرة، وسماكة جسم الكمرة، وسماكة الجناح، ومقاومة الفولاذ، والمسافة من نهاية الكمرة، وظروف الارتكاز، ومعادلات التصميم المطبقة في النتيجة النهائية.

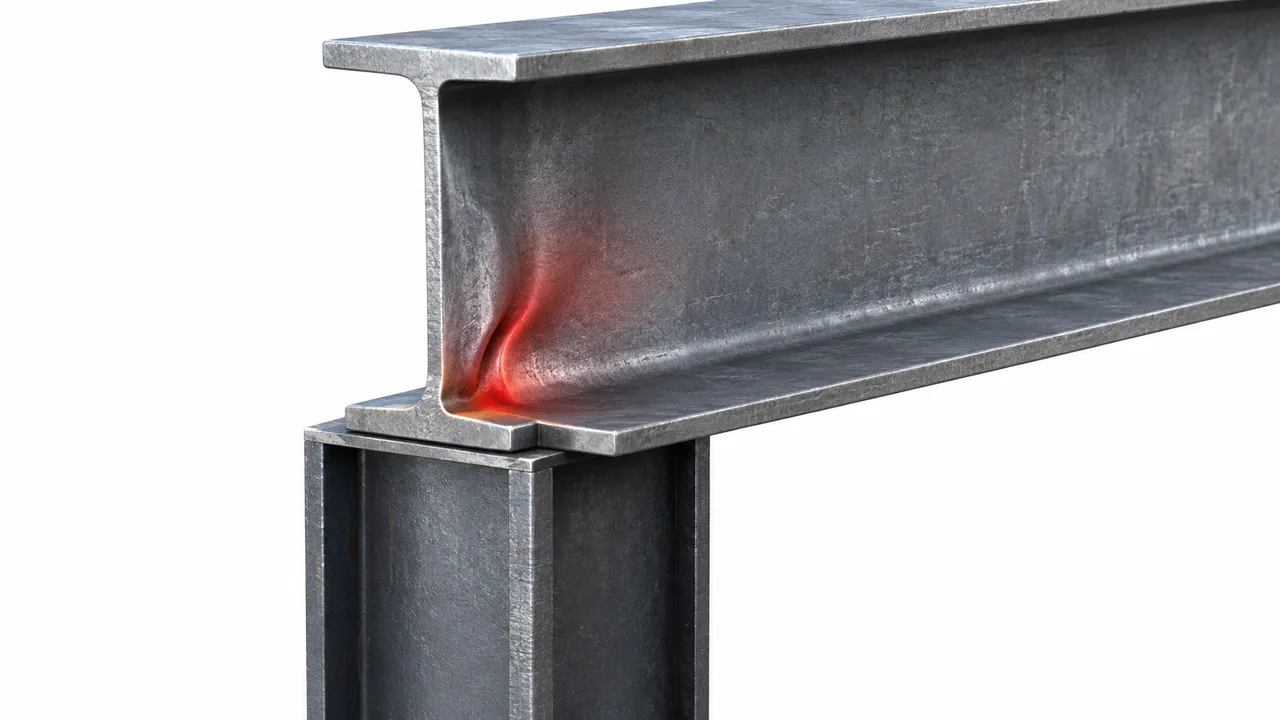

طول ارتكاز قصير
يُدخل طول الارتكاز القصير الحمل عبر منطقة ضيقة نسبيًا. وقد يؤدي ذلك إلى إجهادات موضعية مرتفعة وتدرجات إجهاد شديدة بالقرب من الجناح المحمل.
تشمل النتائج المحتملة:
- تشوهًا موضعيًا في جسم الكمرة
- زيادة الطلب على خضوع جسم الكمرة
- زيادة القابلية للانبعاج أو عدم الاستقرار الموضعي
- تشوه الجناح بالقرب من الحمل
- الحاجة إلى صفيحة ارتكاز أكبر
- الحاجة إلى مقويات ارتكاز عرضية
تنتشر حالات الارتكاز القصير عندما تحد الهندسة المعمارية أو هندسة الوصلة من عرض الارتكاز المتاح. كما يمكن أن تحدث عندما تُنقل ردود أفعال المعدات عبر صفائح قاعدة صغيرة أو كوابيل مدمجة.

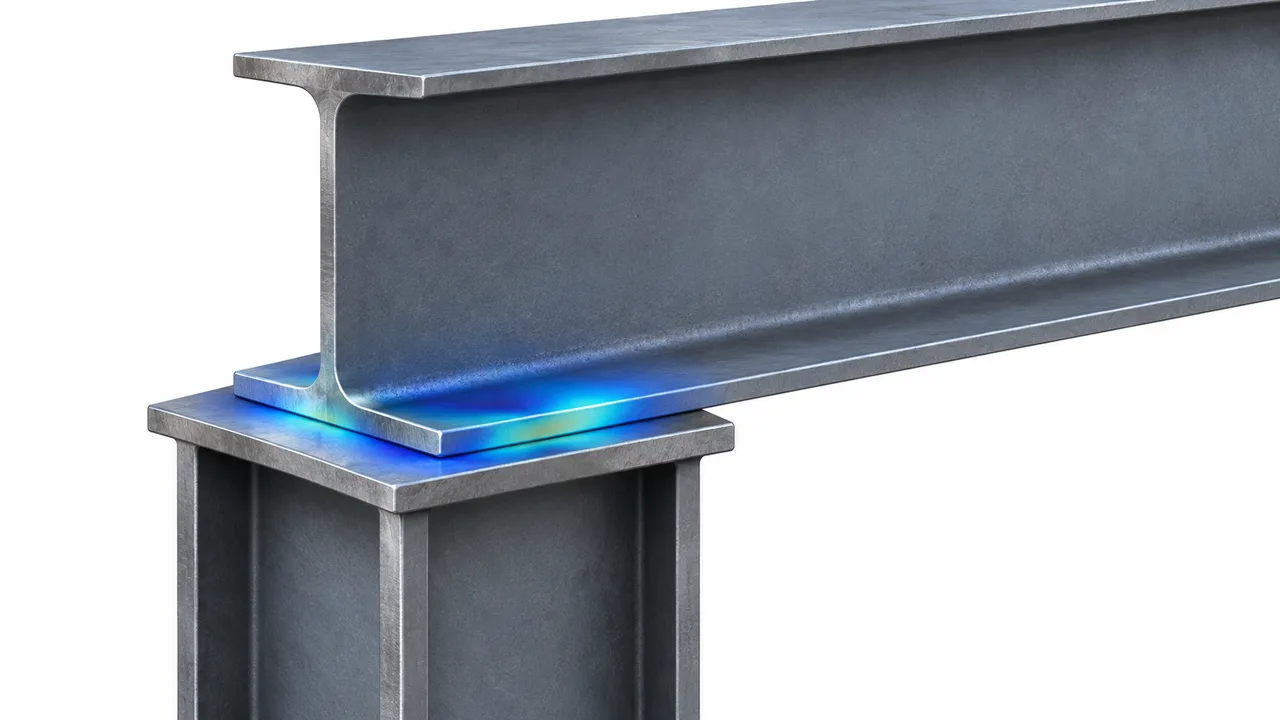

طول ارتكاز أكبر
تتيح زيادة طول الارتكاز لردة الفعل المركزة الدخول إلى الكمرة عبر منطقة أوسع. ويمكن بالتالي لجزء أكبر من الجناح وجسم الكمرة المشاركة في توزيع القوة.
لا يعني ذلك أن على المصممين جعل جميع صفائح الارتكاز طويلة قدر الإمكان. فقد تزيد الصفيحة الأطول كمية المادة، أو تتعارض مع الوصلات، أو تتطلب لحامًا إضافيًا، أو تخلق صعوبات في التصنيع دون تحقيق فائدة إنشائية متناسبة.
لذلك يجب اختيار طول الارتكاز باعتباره جزءًا من تفصيل الارتكاز الكامل، وليس التعامل معه كبُعد مستقل.
طول الارتكاز عند ردود الأفعال الطرفية مقابل الأحمال الداخلية
موقع القوة المركزة لا يقل أهمية عن مقدارها. فريدة الفعل المطبقة بالقرب من نهاية الكمرة تتصرف بشكل مختلف عن القوة نفسها إذا طُبقت في منطقة داخلية بعيدة عن النهاية.
حالات الارتكاز عند النهاية
عند نقطة ارتكاز نهائية، يتوفر حول جسم الكمرة مقدار أقل من المادة لتوزيع ردة الفعل المركزة. وتُدخل القوة بالقرب من النهاية الفعلية للعنصر، مما يغير مجال الإجهادات الموضعية وسلوك عدم الاستقرار.
تشمل حالات الارتكاز النهائية النموذجية:
- كمرة ترتكز على عمود فولاذي
- كمرة مدعومة بكابولي
- كمرة ترتكز على الخرسانة
- كمرة ترتكز على مبانٍ أو جدران مبنية
- كمرة رئيسية ترتكز على مقعد نهائي
وبما أن ردة الفعل تقع بالقرب من نهاية الكمرة، فقد تكون حالة النهاية أكثر حرجًا من حمل مركز داخلي مماثل.
يجب تحديد طول الارتكاز الفعلي من هندسة الوصلة. ولا ينبغي للمصممين افتراض أن العرض الكامل لعنصر الدعم يعمل تلقائيًا كطول ارتكاز فعال إذا كان جزء فقط من السطح هو الموجود فعليًا في حالة تلامس.
حالات الارتكاز الداخلية
يعمل الحمل المركز الداخلي بعيدًا عن نهاية العنصر. وفي هذه الحالة، يستمر جسم الكمرة على جانبي الحمل، مما يوفر آلية مختلفة لتوزيع الأحمال.
تشمل الأمثلة:
- كمرة ثانوية تتصل بكمرة رئيسية
- دعم لمعدة يقع على امتداد بحر الكمرة
- ردة فعل عمود مطبقة على كمرة تحويل
- إطار إنشائي معلق مدعوم عند نقطة وسطية
لذلك يجب تحديد حالات التحميل الداخلي والطرفي بشكل صحيح قبل تقييم المقاومة المحلية لجسم الكمرة. وتُميز معايير التصميم عادةً بين هذه الحالات لأن الهندسة المحيطة تؤثر في استجابة جسم الكمرة.
العوامل التي تتحكم في مقاومة الانبعاج الموضعي لجسم الكمرة
لا يوجد بُعد واحد فقط يتحكم في مقاومة الانبعاج الموضعي لجسم الكمرة. فجسم الكمرة، والجناح، وحالة الارتكاز، وخصائص المادة، وموقع الحمل تتفاعل جميعها معًا.
سماكة جسم الكمرة
تُعد سماكة جسم الكمرة من أكثر العوامل الهندسية تأثيرًا. ويوفر جسم الكمرة الأكثر سماكة عادةً مقاومة أكبر للضغط الموضعي وعدم الاستقرار لأن كمية أكبر من المادة تكون متاحة لنقل ردة الفعل.
قد يكون جسم الكمرة الرقيق فعالًا في مقاومة الانحناء العام للكمرة، لكنه يظل معرضًا للقوى الموضعية المركزة. ولهذا السبب فإن الكمرة الأعمق أو الأخف لا تكون بالضرورة مناسبة تلقائيًا لردة فعل دعم مرتفعة.
عمق جسم الكمرة ونحافته
يؤثر عمق جسم الكمرة في هندسة مسار الحمل الموضعي. وقد تكون الأجسام العميقة والنحيفة أكثر حساسية لعدم الاستقرار الموضعي مقارنة بالأجسام المدمجة.
لذلك يجب النظر إلى عمق جسم الكمرة مع سماكته، وليس تقييم كل منهما بشكل منفصل. فقد تتصرف كمرتان لهما مقاومة انحناء كلية متشابهة بشكل مختلف تحت ردة الفعل المركزة نفسها إذا كانت نسب جسم الكمرة مختلفة.
سماكة الجناح وصلابته
يساعد الجناح المحمل على توزيع ردة الفعل قبل أن تصل إلى جسم الكمرة. وقد يوزع الجناح الأكثر سماكة أو صلابة القوة بطريقة مختلفة عن الجناح الأرق.
يمكن أن يؤثر التشوه الموضعي للجناح في مدى انتظام انتقال القوة إلى جسم الكمرة. وقد تحقق صفيحة ارتكاز طويلة نظريًا فائدة أقل إذا تشوهت الصفيحة أو الجناح بدرجة تؤدي إلى تلامس غير منتظم.
طول الارتكاز
يؤثر طول الارتكاز مباشرةً في المنطقة التي تدخل عبرها القوة المركزة إلى الكمرة. كما أنه أحد العوامل التي يمكن تعديلها في بعض الحالات دون تغيير المقطع الرئيسي للكمرة.
وقد تؤدي زيادة طول مقعد الارتكاز أو صفيحة الارتكاز إلى تحسين المقاومة الموضعية عندما تكون هناك مساحة فعلية كافية.
إجهاد خضوع الفولاذ
تؤثر مقاومة المادة في مقاومة الخضوع الموضعي، لكن ارتفاع إجهاد الخضوع وحده لا يلغي احتمال عدم الاستقرار. فقد يظل جسم الكمرة النحيف بحاجة إلى فحوصات الانبعاج الموضعي حتى عند استخدام فولاذ عالي المقاومة.
لذلك يجب النظر إلى مقاومة المادة، وهندسة المقطع، والاستقرار الموضعي معًا.
المسافة من نهاية الكمرة
تؤثر المسافة بين الحمل المركز ونهاية الكمرة في ما إذا كانت الحالة تتصرف كردة فعل نهائية أو كحمل داخلي.
ويؤثر هذا العامل في كمية جسم الكمرة المحيط المتاح للمشاركة في توزيع الحمل، ويجب تحديده من التفصيل الإنشائي الفعلي بدلًا من الاعتماد فقط على مخطط مبسط للكمرة.
الانبعاج الموضعي لجسم الكمرة مقابل الخضوع الموضعي لجسم الكمرة
يرتبط الانبعاج الموضعي لجسم الكمرة والخضوع الموضعي لجسم الكمرة ببعضهما لأن كليهما يحدث حول القوى المركزة، لكن لا ينبغي التعامل معهما كفحص تصميم واحد.
| فحص التصميم | الخضوع الموضعي لجسم الكمرة | الانبعاج الموضعي لجسم الكمرة |
|---|---|---|
| السلوك الرئيسي | خضوع موضعي للمادة | عدم استقرار وتشوه موضعي |
| الموقع النموذجي | الارتكاز أو الحمل المركز | الارتكاز أو الحمل المركز |
| العوامل الرئيسية | مساحة جسم الكمرة المقاومة للضغط المركز | هندسة جسم الكمرة، ونحافته، وسلوك الجناح، وحالة الارتكاز |
| تأثير طول الارتكاز | يغير المنطقة المتاحة لتوزيع الضغط | يمكن أن يؤثر بشكل كبير في الاستقرار والتشوه الموضعيين |
| التحسين المحتمل | زيادة مساحة الارتكاز، أو زيادة سماكة جسم الكمرة، أو إضافة مقويات | زيادة مساحة الارتكاز، أو استخدام جسم كمرة أكثر سماكة، أو إضافة مقويات |
لا يعني اجتياز الكمرة لفحص الخضوع الموضعي أنها تحقق تلقائيًا متطلبات مقاومة الانبعاج الموضعي لجسم الكمرة. وبالمثل، فإن زيادة طول الارتكاز بدرجة كافية لتحسين حالة حد واحدة لا تضمن أن جميع حالات الحد الموضعية الأخرى أصبحت مقبولة.
يجب تقييم تفصيل الارتكاز باعتباره نظامًا كاملًا لنقل الأحمال. وللحصول على موارد إضافية عامة حول تصميم المنشآت الفولاذية ومراجع القطاع، يمكن للمصممين أيضًا الرجوع إلى American Institute of Steel Construction.
كيف تؤثر صفائح الارتكاز في الانبعاج الموضعي لجسم الكمرة؟
تُعد صفيحة الارتكاز من أكثر الطرق العملية لتعديل كيفية دخول ردة الفعل المركزة إلى الكمرة. فمن خلال زيادة مساحة التلامس الفعلية، يمكن للصفيحة توزيع القوة على طول أكبر من الجناح وتقليل شدة التحميل الموضعي.
تعتمد فعالية الصفيحة على أكثر من مجرد أبعادها المستوية. إذ تؤثر سماكة الصفيحة، وصلابتها، واستواؤها، وهندسة الدعم، وتفاصيل اللحام، والتلامس الفعلي جميعها في توزيع الأحمال.
وقد لا توزع الصفيحة الكبيرة التي تتشوه بدرجة كبيرة ردة الفعل بالانتظام المتوقع.
زيادة طول صفيحة الارتكاز
يمكن أن تؤدي زيادة طول صفيحة الارتكاز إلى تحسين السلوك الموضعي للكمرة من خلال توسيع منطقة إدخال الحمل. وقد يكون ذلك مفيدًا بشكل خاص عندما تكون ردة فعل الدعم للكمرة مرتفعة، بينما يكون مقطع الكمرة مناسبًا بالفعل لمقاومة الانحناء والقص.
قبل إطالة الصفيحة، يجب على المصممين التحقق من:
- عرض الارتكاز المتاح
- التعارض مع البراغي أو اللحامات
- الخلوص المطلوب للتركيب
- انحناء الجناح
- التلامس الفعلي بين الصفيحة والدعم
- حالات الحد الموضعية الأخرى للكمرة
لا ينبغي اعتبار البعد الاسمي للصفيحة تلقائيًا طول ارتكاز فعالًا إذا كان جزء أصغر فقط من الصفيحة قادرًا فعليًا على نقل الضغط.
سماكة صفيحة الارتكاز
تؤثر سماكة الصفيحة في قدرة صفيحة الارتكاز على توزيع القوة بفعالية.
قد تتشوه الصفيحة الرقيقة جدًا موضعيًا، مما يؤدي إلى تلامس غير منتظم وتركيز ردة الفعل بالقرب من جزء واحد من الدعم. وفي هذه الحالة، قد تحقق زيادة طول الصفيحة على المخطط فائدة أقل مما هو متوقع.
لذلك يجب أن تتمتع الصفيحة بصلابة كافية لآلية نقل الحمل المقصودة. كما يجب أن تكون اللحامات، وأس surfaces التلامس، والمكونات الداعمة قادرة أيضًا على نقل ردة الفعل.
متى تكون مقويات الارتكاز مطلوبة؟
لا تكون زيادة طول الارتكاز كافية دائمًا. فعندما تكون ردود الأفعال المركزة مرتفعة أو يكون جسم الكمرة نحيفًا بدرجة كبيرة، قد تكون هناك حاجة إلى مقويات ارتكاز عرضية لتوفير مسار أكثر مباشرة لنقل الأحمال.
تشمل الحالات التي قد تدفع المصممين إلى التفكير في استخدام المقويات:
- ردود أفعال دعم مرتفعة
- أحمال معدات ثقيلة
- كمرات عميقة ذات أجسام رقيقة نسبيًا
- طول ارتكاز محدود جدًا
- كمرات التحويل
- هياكل صناعية ذات ردود أفعال مركزة كبيرة
- حالات دعم مرتبطة بالرافعات
يمكن لمقوي الارتكاز أن يساعد في نقل القوة عبر عمق الكمرة وتقليل الطلب الواقع على منطقة غير مقواة من جسم الكمرة.
ومع ذلك، فإن المقوي ليس مجرد صفيحة إضافية. إذ يجب أن يشكل كل من سماكته، وملاءمته، ولحاماته، ومحاذاته، وتلامسه مع الجناح، واتصاله بجسم الكمرة مسارًا إنشائيًا كاملًا لنقل الأحمال.
طول الارتكاز مقابل المقوي: أيهما يجب تعديله أولًا؟
لا توجد إجابة واحدة تنطبق على جميع المشاريع.
إذا سمحت هندسة الدعم، فقد تكون زيادة طول الارتكاز وسيلة بسيطة نسبيًا لتحسين المقاومة الموضعية. وقد تحل صفيحة ارتكاز أكبر أو أكثر صلابة المشكلة دون الحاجة إلى إضافة لحامات إضافية إلى جسم الكمرة.
أما إذا كان عرض الارتكاز المتاح ثابتًا، فقد لا يكون من الممكن زيادة طول منطقة الارتكاز. وفي هذه الحالة، قد يكون استخدام مقوي عرضي، أو كمرة ذات جسم أكثر سماكة، أو مقطع أثقل، أو تفصيل معدل لمسار انتقال الحمل أكثر عملية.
يمكن أن تتضمن عملية التصميم النموذجية ما يلي:
- التحقق من طول الارتكاز الفعلي.
- التحقق مما إذا كان من الممكن زيادة مقعد الدعم أو صفيحة الارتكاز.
- إعادة حساب حالات الحد الموضعية لجسم الكمرة.
- تقييم ما إذا كان استخدام كمرة ذات جسم أكثر سماكة خيارًا عمليًا.
- إضافة مقويات ارتكاز عندما تظل القوى المركزة مرتفعة جدًا.
يجب النظر إلى تكلفة التصنيع إلى جانب المقاومة الإنشائية. فقد تكون الكمرة الأثقل من دون مقويات أكثر اقتصادية أحيانًا من مقطع أخف يتطلب عدة مقويات مركبة بدقة ولحامات إضافية.
مثال على منطق التصميم لردة فعل مركزة على كمرة
افترض وجود كمرة فولاذية تنقل ردة فعل نهائية كبيرة إلى دعم ذي طول تلامس محدود.
قد تكون الكمرة قد استوفت بالفعل متطلبات الانحناء والقص وقابلية الخدمة. ويبقى السؤال حول ما إذا كانت منطقة الدعم قادرة على نقل ردة الفعل بأمان.
يمكن أن يكون تسلسل التقييم العملي كما يلي:
- تحديد ردة فعل الدعم التصميمية.
- التأكد مما إذا كانت القوة المركزة تمثل حالة طرفية أو حالة داخلية.
- قياس طول الارتكاز الفعلي من التفصيل الإنشائي.
- تسجيل سماكة جسم الكمرة وعمقه وسماكة الجناح وخصائص المادة.
- التحقق من الخضوع الموضعي لجسم الكمرة.
- التحقق من الانبعاج الموضعي لجسم الكمرة.
- مراجعة التأثيرات الموضعية على الجناح وأي حالات حد أخرى مطبقة.
- زيادة طول الارتكاز إذا سمحت هندسة الدعم بذلك.
- إعادة الفحوصات الموضعية باستخدام التفصيل المعدل.
- النظر في إضافة مقويات عرضية إذا لم يكن بالإمكان تحقيق مقاومة كافية.
افترض، بشكل مفاهيمي، أنه يتم تقييم الكمرة نفسها وردة الفعل نفسها أولًا باستخدام طول ارتكاز يبلغ 50 مم، ثم باستخدام طول ارتكاز يبلغ 100 مم.
توفر حالة 100 مم منطقة أوسع يمكن من خلالها لردة فعل الدعم أن تنتقل إلى الجناح وجسم الكمرة. ومن المتوقع عمومًا أن تتحسن المقاومة الموضعية، ولكن يجب حساب مقدار التحسن الفعلي باستخدام طريقة التصميم المطبقة.
ومن غير الصحيح افتراض أن مضاعفة طول الارتكاز تؤدي تلقائيًا إلى مضاعفة المقاومة.
يوضح ذلك سبب ضرورة التعامل مع طول الارتكاز لانبعاج جسم الكمرة موضعيًا باعتباره جزءًا من عملية حساب هندسي، وليس مجرد قاعدة هندسية بسيطة.
أخطاء تصميم شائعة مرتبطة بانبعاج جسم الكمرة موضعيًا وطول الارتكاز
تنشأ العديد من المشكلات الموضعية في الكمرات بسبب أخطاء التنسيق، وليس بسبب عدم كفاية المقاومة العامة للعنصر.
| الخطأ الشائع | لماذا يسبب مشكلة؟ | النهج الأفضل |
|---|---|---|
| التحقق من انحناء الكمرة فقط | قد تصبح حالة حد موضعية في جسم الكمرة هي الحالة الحاكمة قبل أن تصل الكمرة إلى مقاومتها للانحناء. | فحص حالات الحد الناتجة عن الأحمال المركزة بشكل منفصل. |
| استخدام عرض الدعم الاسمي من دون تحقق | قد تكون مساحة التلامس الفعلية أصغر بكثير. | تحديد حالة الارتكاز الفعالة من تفصيل الوصلة. |
| افتراض أن زيادة طول الارتكاز تحل المشكلة دائمًا | قد يظل خضوع جسم الكمرة، أو تأثيرات الجناح، أو مقاومة الوصلة، أو حالة حد أخرى هي العامل الحاكم. | إعادة جميع الفحوصات الموضعية ذات الصلة بعد تعديل التفصيل. |
| تجاهل المسافة من نهاية الكمرة | قد تتصرف الأحمال المركزة الطرفية والداخلية بشكل مختلف. | تصنيف موقع الحمل بشكل صحيح. |
| فحص الخضوع الموضعي من دون فحص الانبعاج الموضعي | يمثل الفحصان آليتين مختلفتين للفشل. | التحقق من كليهما عند الحاجة. |
| إضافة معدات معلقة بعد التصنيع | قد يؤدي الحمل المركز الإضافي إلى زيادة الأحمال على جسم الكمرة أو الوصلة القائمة. | تنسيق أحمال المعدات أثناء التصميم الإنشائي. |
| استخدام صفيحة ارتكاز رقيقة جدًا | قد يؤدي تشوه الصفيحة إلى توزيع غير منتظم للحمل. | تصميم الصفيحة بصلابة ومقاومة كافيتين. |
| افتراض أن المقوي يحل المشكلة تلقائيًا | لا يزال يتعين على المقوي واللحامات والجناح وجسم الكمرة المحيط نقل ردة الفعل. | تصميم وفحص مسار انتقال الحمل بالكامل. |
طرق عملية لتحسين مقاومة الانبعاج الموضعي لجسم الكمرة
عندما تكون المقاومة الموضعية لجسم الكمرة غير كافية، قد تتوفر عدة تعديلات تصميمية.
تشمل الحلول المحتملة:
- زيادة طول الارتكاز
- استخدام صفيحة ارتكاز أكبر
- زيادة سماكة أو صلابة صفيحة الارتكاز
- إضافة مقويات ارتكاز عرضية
- اختيار كمرة ذات جسم أكثر سماكة
- تقليل ردة الفعل المركزة عندما يسمح التخطيط الإنشائي بذلك
- إبعاد الحمل عن نهاية الكمرة عندما يكون ذلك مناسبًا
- إدخال الأحمال المركزة من خلال عقد إنشائية أكثر وضوحًا
- تحسين محاذاة الحمل مع عناصر الدعم
- تقليل اللامركزية غير الضرورية في الوصلة
الخيار الأكثر كفاءة من الناحية الإنشائية ليس دائمًا الخيار الأكثر اقتصادية.
فعلى سبيل المثال، قد يؤدي الانتقال إلى مقطع كمرة أثقل قليلًا إلى الاستغناء عن عدة صفائح تقوية، ولحامات، وعمليات فحص، وعمليات تصنيع معقدة. وفي مشروع آخر، قد تكون زيادة طول صفيحة ارتكاز موجودة أقل تكلفة بكثير من تغيير حجم الكمرة الرئيسية.
لذلك يجب تحسين الحل مع أخذ المواد، والتصنيع، والنقل، والتركيب، والفحص، والأداء طويل الأجل في الاعتبار.
التنسيق بين الكمرة والدعم وتصميم الوصلة
لا يمكن فصل التصميم الموضعي للكمرة عن تفصيل الدعم والوصلة.
يجب على المهندس الإنشائي تنسيق:
- مقدار ردة فعل الدعم
- العرض الفعلي للدعم
- أبعاد صفيحة الارتكاز
- سماكة جناح الكمرة
- سماكة جسم الكمرة
- هندسة الوصلة بالبراغي أو اللحام
- مواقع مقويات الارتكاز
- سماحات التركيب
- اتجاه الحمل واللامركزية
يجب أن تُظهر الرسومات التنفيذية بوضوح صفائح الارتكاز، والمقويات، وأحجام اللحامات، ومواقع الدعم، واتجاه العناصر، وأي تفاصيل أخرى مطلوبة لإنشاء مسار انتقال الحمل المقصود.
يُعد هذا التنسيق مهمًا بشكل خاص في مشاريع الهياكل الفولاذية المصنعة التي يتم فيها تنفيذ نموذج التصميم، ورسومات الوصلات، والتصنيع في الورشة، والتركيب في الموقع بواسطة فرق مختلفة.
في XTD Steel Structure، يجب تنسيق تفاصيل الوصلات وتخطيط التصنيع مع تصميم العنصر الرئيسي بحيث يمكن دمج إجراءات التقوية الموضعية قبل وصول المكونات إلى أرضية الورشة.
قد تتغير حالة الارتكاز التي تبدو مقبولة على مخطط الترتيب العام بمجرد أخذ الخلوص الفعلي للوصلات، وأبعاد الصفائح، ومجموعات البراغي، أو سماحات التركيب في الاعتبار.
يساعد التنسيق المبكر على تجنب تعديلات الموقع مثل لحام مقويات غير مخطط لها، أو استبدال صفائح الارتكاز، أو تعديل الكمرات بعد تركيبها.
طول الارتكاز لانبعاج جسم الكمرة موضعيًا: اعتبارات التصميم النهائية
يُعد طول الارتكاز لانبعاج جسم الكمرة موضعيًا جزءًا مهمًا من تصميم الأحمال المركزة لأن طول منطقة الارتكاز يؤثر في طريقة دخول ردة الفعل إلى الجناح وانتشارها داخل جسم الكمرة.
يمكن لمنطقة ارتكاز قصيرة جدًا أن تولد طلبًا موضعيًا شديدًا حتى عندما تكون الكمرة قادرة على مقاومة الانحناء والقص بصورة عامة. وغالبًا ما يمكن لزيادة طول الارتكاز تحسين المقاومة الموضعية، لكنها لا ينبغي أن تُعتبر حلًا عامًا لجميع الحالات.
يجب على المصممين أيضًا أخذ ما يلي في الاعتبار:
- سماكة جسم الكمرة ونحافته
- صلابة الجناح
- مقاومة الفولاذ
- التحميل الطرفي مقابل التحميل الداخلي
- الخضوع الموضعي لجسم الكمرة
- سلوك صفيحة الارتكاز
- متطلبات المقويات
- هندسة الوصلة
- إمكانية الوصول أثناء التصنيع
- سماحات التركيب
يمكن لتفصيل الارتكاز بصورة صحيحة أن يحل أحيانًا مشكلة موضعية في الكمرة دون الحاجة إلى زيادة حجم العنصر الإنشائي بالكامل بشكل غير ضروري. وفي حالات أخرى، قد يوفر جسم كمرة أكثر سماكة أو نظام مقويات مصمم بشكل صحيح حلًا أكثر عملية.
لا يتمثل الهدف ببساطة في تعظيم طول الارتكاز، بل في إنشاء مسار موثوق لنقل الأحمال يبدأ من ردة الفعل المطبقة ويمر عبر عنصر الارتكاز، والجناح، وجسم الكمرة، والمقويات عند الحاجة، ثم إلى الهيكل الداعم.
