مدادات C و Z للمباني الفولاذية: الاستخدامات، المقاسات، ومنطق التركيب

مدادات C و Z للمباني الفولاذية هي عناصر فولاذية ثانوية مهمة تُستخدم لدعم تكسية السقف والجدران في الهياكل الفولاذية الصناعية والتجارية والزراعية والمسبقة الصنع. وعلى الرغم من أنها لا تكون عادةً الإطار الإنشائي الرئيسي، فإنها تؤدي دورًا كبيرًا في أداء المبنى. يساعد نظام المدادات المصمم جيدًا على إبقاء السقف بمحاذاة صحيحة، ودعم ألواح الجدران بشكل مناسب، ونقل الأحمال إلى الإطار الرئيسي، وتحسين كفاءة التركيب في الموقع.

في المبنى الفولاذي، قد يشمل الإطار الرئيسي الأعمدة، والعوارض المائلة، والجمالونات، أو الإطارات البوابية. تحمل هذه العناصر الرئيسية الأحمال الإنشائية الأكبر. وتوضع المدادات والجسور الجدارية بينها لدعم غلاف المبنى. غالبًا ما تعتمد صفائح السقف، وألواح الجدران، والعزل، والمثبتات، والمزاريب، والمناور، وبعض الملحقات الخفيفة على التباعد الصحيح بين المدادات والتركيب المناسب. إذا كان تخطيط المدادات ضعيفًا، فقد يواجه حتى الإطار الرئيسي القوي تسربات في السقف، أو تشوهًا في التكسية، أو مشكلات في التثبيت، أو سوء محاذاة.

تُعد مدادات C ومدادات Z من المقاطع الفولاذية المشكلة على البارد الشائعة. فهي خفيفة، وفعالة، وسهلة النقل، ومناسبة للإنتاج في المصنع. ومع ذلك، فهي ليست متشابهة. فشكلها، وسلوك وصلاتها، وقدرتها على التراكب، واستخدامها النموذجي تختلف عن بعضها. اختيار المقطع الصحيح يتطلب أكثر من مجرد اختيار مقاس قياسي من كتالوج. فالاختيار الصحيح يعتمد على الامتداد، والحمل، وتباعد البحور، وميل السقف، ونظام التكسية، ورفع الرياح، وبيئة التآكل، وتسلسل التركيب.

يشرح هذا المقال الاستخدامات، ومنطق اختيار المقاسات، وتفاصيل التركيب، والأخطاء الشائعة المتعلقة بمدادات C و Z. كما يوضح سبب أهمية هذه العناصر الثانوية لأداء موثوق في المباني الفولاذية.

ما هي مدادات C و Z في المباني الفولاذية؟

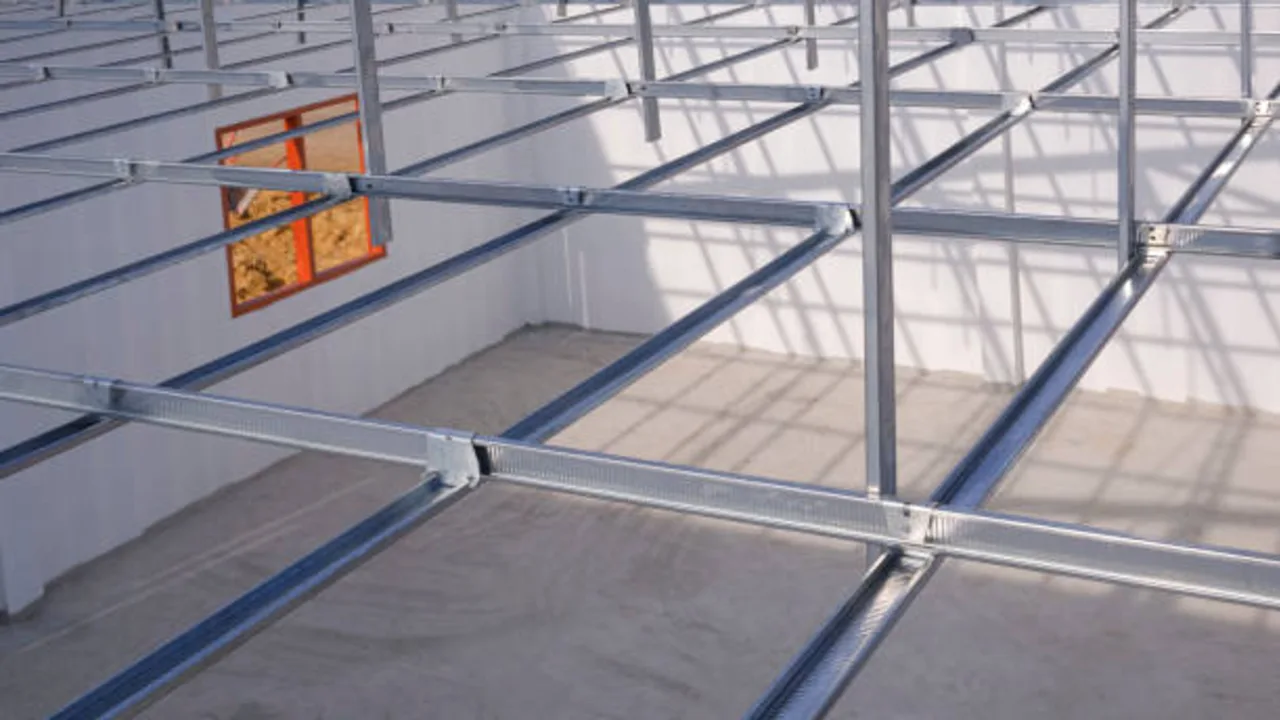

المدادات هي عناصر فولاذية ثانوية أفقية تُركب بين الإطارات الإنشائية الرئيسية للمبنى. في أنظمة السقف، تُثبت عبر العوارض المائلة، أو الجمالونات، أو الإطارات البوابية لدعم ألواح السقف. وفي أنظمة الجدران، غالبًا ما تسمى العناصر الثانوية المشابهة جسورًا جدارية، وهي تدعم تكسية الجدران. في اللغة العملية للمباني الفولاذية، يمكن استخدام مقاطع C و Z لدعم السقف والجدار حسب التصميم.

تتمثل الوظيفة الرئيسية للمدادات في نقل أحمال السقف أو الجدار إلى الإطار الرئيسي. وقد تشمل هذه الأحمال الوزن الذاتي لصفائح السقف، والعزل، وضغط الرياح، وشفط الرياح، وحمل المطر، وحمل الثلوج حيثما ينطبق، وأحمال الصيانة. في أنظمة الجدران، يجب أن تقاوم الجسور الجدارية ضغط الرياح وشفطها مع الحفاظ على استقامة ألواح الجدران وثباتها.

عادةً ما تُصنع المدادات من فولاذ مشكل على البارد. يتم تشكيل صفيحة الفولاذ إلى مقطع C أو Z من خلال الدرفلة أو الثني. والنتيجة هي عنصر خفيف الوزن يتمتع بمقاومة فعالة مقارنة بوزنه. تكون العديد من المدادات مجلفنة أو مطلية للحماية من التآكل، خاصةً عند استخدامها في المباني الصناعية، والمستودعات، والورش، والمنشآت الزراعية، أو البيئات الرطبة.

في نظام مبنى كامل، تساعد مدادات C و Z على ربط الإطار الرئيسي بغلاف السقف والجدار. قد لا تكون الجزء الأكثر وضوحًا في الهيكل، لكنها تؤثر في سرعة التركيب، ودقة التكسية، والعزل المائي، والصيانة طويلة الأمد.

الفرق بين مدادات C ومدادات Z

غالبًا ما تتم مناقشة مدادات C و Z معًا لأن كليهما يُستخدم كعناصر فولاذية ثانوية. ومع ذلك، فإن هندستهما تخلق سلوكًا مختلفًا أثناء التركيب ونقل الأحمال. يساعد فهم الفرق مالكي المشاريع، والمهندسين، وفرق التركيب على اختيار العنصر الصحيح للمكان الصحيح.

مدادات C

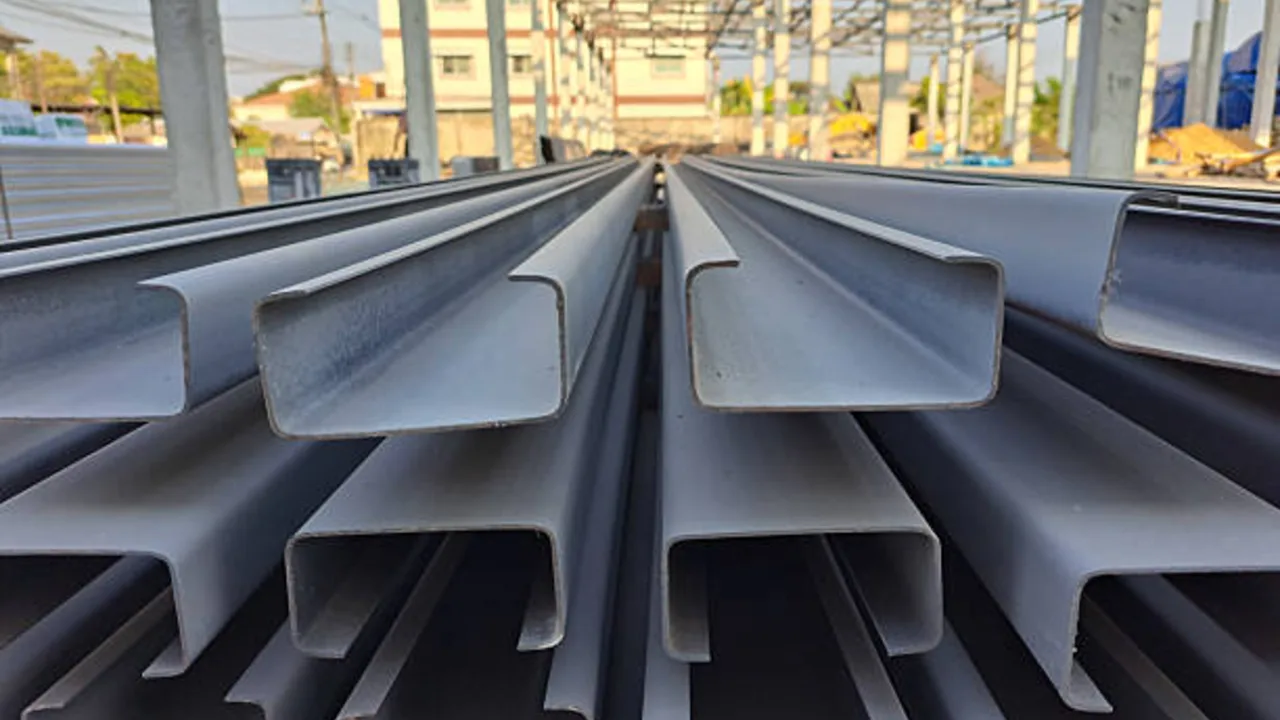

تتميز مدادات C بمقطع عرضي على شكل حرف C. وهي تحتوي على جسم، وجناحين، وعادةً شفاه صغيرة عند حواف الجناحين لتحسين الصلابة. وبسبب شكلها، تكون مدادات C سهلة الوضع والتركيب. وتُستخدم عادةً في أنظمة الجدران، وامتدادات السقف الأصغر، والإطارات الطرفية، والهياكل البسيطة، والمواقع التي لا تتطلب تراكبًا.

مدادات C عملية للتطبيقات ذات الامتدادات القصيرة وتفاصيل الوصلات المباشرة. يمكن استخدامها كجسور جدارية، ودعامات لإطارات الأبواب، وعناصر للجدران الطرفية، ودعامات سقف صغيرة، وتأطير ثانوي حول الفتحات. كما أن شكلها سهل الفهم في الموقع، مما قد يقلل الارتباك أثناء التركيب.

ومع ذلك، فإن مدادات C ليست دائمًا الخيار الأفضل لمسارات السقف الطويلة المستمرة. لأنها لا تتراكب بكفاءة مقاطع Z نفسها في كثير من تخطيطات السقف، فقد تكون أقل ملاءمة عندما يتطلب الهيكل سلوكًا مستمرًا عبر بحور متكررة. في هذه الحالات، يمكن أن توفر مدادات Z كفاءة إنشائية أفضل.

مدادات Z

تتميز مدادات Z بمقطع عرضي على شكل حرف Z. يسمح هذا الشكل للأعضاء المتجاورة بالتراكب عند الدعامات. تُعد القدرة على التراكب أحد الأسباب الرئيسية لاستخدام مدادات Z على نطاق واسع في أنظمة السقف للمباني الفولاذية الأكبر. وعندما يتم تصميم الوصلة المتراكبة بشكل صحيح، يمكن أن تحسن الاستمرارية وتساعد نظام المدادات على الأداء بكفاءة أكبر عبر عدة امتدادات.

غالبًا ما تُفضل مدادات Z للمستودعات، والمصانع، والورش، والمباني اللوجستية، ومنشآت التخزين، وغيرها من المباني ذات تباعد البحور المتكرر. وهي مفيدة بشكل خاص عندما يكون تخطيط السقف ذا مسارات طويلة ويستفيد التصميم من العمل المستمر للمدادات.

يتطلب تركيب مدادات Z انتباهًا أكبر إلى الاتجاه والتراكب. إذا كان اتجاه التراكب خاطئًا، فقد لا تتطابق المدادات مع رسومات التركيب، وقد لا تصطف ثقوب البراغي، وقد يفقد نظام السقف جزءًا من سلوكه الإنشائي المقصود. ولهذا السبب، يجب دائمًا تركيب مدادات Z وفقًا للرسومات والتسلسل المعتمدين.

لماذا يُستخدم كلا المقطعين

ليست مدادات C ولا مدادات Z أفضل تلقائيًا لكل مشروع. لكل مقطع استخدامه العملي. غالبًا ما تكون مدادات C مفيدة للتفاصيل الأبسط، وأنظمة الجدران، والحالات الطرفية، والامتدادات الأقصر. وغالبًا ما تكون مدادات Z أفضل لأنظمة السقف المستمرة، والمباني الأكبر، وتباعد الإطارات المتكرر.

يعتمد أفضل اختيار على تصميم المبنى. يأخذ المهندسون في الاعتبار الامتداد، والحمل، وحالة الدعم، وطريقة الاتصال، ونظام ألواح السقف، وتسلسل التركيب، والتكلفة الإجمالية للمشروع. في العديد من المباني الفولاذية، قد تظهر مقاطع C و Z في مواقع مختلفة. على سبيل المثال، قد تُستخدم مدادات Z في السقف الرئيسي، بينما تُستخدم مقاطع C للجسور الجدارية، أو الفتحات المؤطرة، أو حالات الحواف.

الاستخدامات الرئيسية لمدادات C و Z للمباني الفولاذية

مدادات C و Z للمباني الفولاذية تُستخدم في أجزاء كثيرة من غلاف المبنى. تتمثل وظيفتها الرئيسية في دعم أنظمة السقف والجدار مع نقل الأحمال إلى الهيكل الرئيسي. وبما أنها تؤثر في الأداء الإنشائي وتركيب التكسية معًا، يجب تنسيق استخدامها مع التصميم الكامل للمبنى.

دعم السقف

الاستخدام الأكثر شيوعًا للمدادات هو دعم السقف. تُركب المدادات عبر العوارض المائلة، أو الإطارات البوابية، أو جمالونات السقف. ثم تُثبت صفائح السقف على المدادات باستخدام المثبتات. يسمح هذا الترتيب بنقل حمل السقف من التكسية إلى المدادات ثم إلى الإطار الرئيسي.

يجب أن تقاوم مدادات السقف عدة أنواع من الأحمال. قد تشمل هذه الأحمال وزن الصفائح المعدنية، والعزل، وأنظمة الأسقف الداخلية، وعمال الصيانة، ومياه الأمطار، والثلوج في المناطق الباردة، ورفع الرياح. يُعد رفع الرياح مهمًا بشكل خاص لأن صفائح السقف قد تتعرض للشفط أثناء الرياح القوية. إذا لم يتم تصميم المدادات والمثبتات بشكل صحيح، فقد يصبح نظام السقف عرضة للحركة أو التلف.

تؤثر مدادات السقف أيضًا في التصريف والمظهر. إذا لم تكن مستقيمة أو مستوية، فقد لا تستقر صفائح السقف بشكل صحيح. يمكن أن يؤدي ذلك إلى فجوات، أو تثبيت غير منتظم، أو تجمع المياه، أو نقاط تسرب. لذلك، فإن المحاذاة الجيدة للمدادات ضرورية للأداء الإنشائي وأداء العزل المائي معًا.

دعم الجدران

يمكن أيضًا استخدام مقاطع C و Z كجسور جدارية. تمتد الجسور الجدارية أفقيًا بين الأعمدة وتدعم تكسية الجدران. وهي تساعد ألواح الجدران على مقاومة ضغط الرياح وشفطها مع الحفاظ على استقامة غلاف المبنى.

قد تدعم الجسور الجدارية أيضًا العزل، وألواح الواجهات، والأبواب، والنوافذ، واللوفرات، وغيرها من ملحقات الجدران. وبما أن أنظمة الجدران غالبًا ما تشمل فتحات، يجب تنسيق تخطيط الجسور مع المتطلبات المعمارية والوظيفية. يمكن أن تؤثر مواقع الأبواب، وارتفاعات النوافذ، وفتحات التهوية، وتفاصيل مناطق التحميل في وضع الجسور.

في المباني الصناعية، يجب أن تكون الجسور الجدارية قوية بما يكفي للتعامل مع التعرض البيئي. يمكن أن تكون قوى الرياح على الأسطح الجدارية الكبيرة كبيرة، خاصةً في المناطق المفتوحة، أو المناطق الساحلية، أو المناطق ذات الرياح العالية. يساعد التباعد الصحيح للجسور وتصميم الوصلات على بقاء نظام الجدار مستقرًا وآمنًا.

دعم الأفاريز والحواف

تُعد المدادات والعناصر الطرفية المرتبطة بها مهمة أيضًا بالقرب من الأفاريز، والقمم، والزوايا، وحواف السقف. تربط هذه المناطق أنظمة السقف والجدار. كما تؤثر في ألواح الحماية، والمزاريب، والتشطيبات، والعزل المائي، والمظهر النهائي للمبنى.

عند الأفاريز، يجب أن يدعم التفصيل الفولاذي صفائح السقف، وصفائح الجدران، وحوامل المزاريب، وألواح الحواف. إذا كان عنصر الإفريز ضعيفًا أو غير محاذى بشكل جيد، فقد يصبح تصريف المياه مشكلة. كما يمكن أن تخلق التفاصيل الضعيفة فجوات بين أنظمة السقف والجدار.

يُعد دعم الحواف مهمًا بشكل خاص في المباني المعرضة لرياح قوية. غالبًا ما تتعرض الزوايا وحواف السقف لشفط رياح أعلى من المناطق الوسطى في المبنى. يجب تصميم نظام المدادات والتكسية للتعامل مع هذه القوى بأمان.

دعم الملحقات

قد تدعم المدادات ملحقات خفيفة مثل المناور، والفتحات، وفتحات الخدمة الصغيرة، ودعامات الإضاءة، وعناصر السقف الخفيفة. ومع ذلك، لا يمكن تثبيت كل ملحق مباشرة على المدادات دون مراجعة. فالمعدات الثقيلة، وأنظمة الألواح الشمسية، ومجاري الهواء، ودعامات الأنابيب، والأحمال المعلقة، ومنصات الصيانة قد تخلق قوى إضافية لم يأخذها تصميم المدادات الأصلي في الاعتبار.

قبل إضافة الملحقات، يجب على فريق المشروع التحقق مما إذا كانت المدادات قادرة على حمل الحمل الإضافي. وهذا مهم بشكل خاص للمباني القائمة. قد لا تكون المدادة المصممة فقط لتكسية السقف مناسبة للأنظمة المعلقة الجديدة أو المعدات الثقيلة على السطح. تساعد المراجعة الهندسية على منع التحميل الزائد، والانحراف، وتلف المثبتات، ومشكلات السقف طويلة الأمد.

المقاسات الشائعة ومنطق الاختيار لمدادات C و Z

يجب اختيار مقاس المدادات من خلال حساب هندسي، وليس بالتخمين. على الرغم من أن العديد من الموردين يقدمون مقاطع C و Z قياسية، فإن المقاس الصحيح يعتمد على ظروف المبنى الفعلية. قد يؤدي استخدام مقطع صغير جدًا إلى انحراف، أو اهتزاز، أو مشكلات في صفائح السقف، أو خطر إنشائي. وقد يؤدي استخدام مقطع كبير جدًا إلى زيادة التكلفة والوزن دون تحسين المبنى بشكل ملموس.

تشمل عوامل الاختيار المهمة امتداد المبنى، وتباعد البحور، وميل السقف، وحمل الرياح، وحمل الثلوج أو المطر، ووزن التكسية، ونوع العزل، وبيئة التآكل، وحدود الانحراف، وتخطيط المثبتات، وأكواد البناء المحلية. كما يؤثر تباعد الإطارات الرئيسية في تصميم المدادات. فالمبنى الذي يحتوي على تباعد أكبر بين البحور يتطلب عادةً مدادات أقوى من المبنى الذي يحتوي على إطارات أقرب.

العمق

يُعد عمق المدادة أحد أهم عوامل المقاس. عادةً ما توفر المدادات الأعمق قدرة أفضل على مقاومة الانحناء وصلابة أعلى. بالنسبة للامتدادات الأطول، غالبًا ما تكون المقاطع الأعمق مطلوبة للتحكم في الانحراف ومقاومة الحمل. ومع ذلك، يجب أن يتوافق العمق مع التصميم العام للسقف، وتفاصيل الوصلات، ومساحة التركيب المتاحة.

قد تحسن المدادة الأعمق الأداء، لكنها قد تؤثر أيضًا في التغليف، والنقل، وارتفاع الوصلة. في بعض المشاريع، لا يكون أفضل مقطع هو الأعمق ببساطة. بل هو المقطع الذي يوفر القوة والصلابة المطلوبتين مع ملاءمته لنظام المبنى العام.

السماكة

تؤثر السماكة في قدرة التحمل، والمتانة، وقوة الاتصال، والتكلفة. يمكن للمدادات الأكثر سماكة عادةً حمل أحمال أعلى وتوفير مقاومة أفضل للتشوه المحلي. قد تكون مطلوبة للامتدادات الأوسع، أو أحمال الرياح الأعلى، أو التكسية الأثقل، أو متطلبات التثبيت الأقوى.

ومع ذلك، فإن المقاطع الأكثر سماكة تزيد أيضًا من وزن الفولاذ وتكلفته. إذا كانت السماكة أكبر مما يتطلبه التصميم، فقد يهدر المشروع المواد. والهدف هو اختيار سماكة تتوافق مع الطلب الإنشائي، وسلوك الوصلة، ومتطلبات المتانة.

أبعاد الجناح والشفاه

تؤثر الأجنحة والشفاه في كيفية تصرف المدادات المشكلة على البارد تحت الحمل. يوفر الجناح دعمًا لألواح السقف أو الجدار، بينما تساعد الشفة على تحسين الاستقرار المحلي. هذه التفاصيل مهمة لأن عناصر الفولاذ المشكل على البارد تكون رقيقة مقارنة بالكمرات المدرفلة على الساخن، لذلك يجب أخذ الانبعاج المحلي في الاعتبار.

يمكن للجناح والشفة المصممين جيدًا تحسين الصلابة، ومساحة الاتصال، ومقاومة التشوه. وقد تجعل النسب الضعيفة العنصر أكثر عرضة للالتواء، أو الانبعاج المحلي، أو تلف التركيب. ولهذا السبب، يجب أن يتبع اختيار المدادات جداول التصميم الإنشائي أو الحسابات الهندسية بدلًا من الحكم البصري.

التباعد

يؤثر تباعد المدادات في الهيكل والتكسية معًا. إذا كان التباعد واسعًا جدًا، فقد تنحرف صفائح السقف، وقد تتعرض المثبتات لإجهاد أعلى، وقد يبدو السقف أقل استقرارًا أثناء التركيب. وإذا كان التباعد قريبًا جدًا، فقد يستخدم المبنى فولاذًا أكثر من اللازم ويزيد التكلفة.

يعتمد التباعد الصحيح على شكل صفيحة السقف، وسماكة الصفيحة، وحمل الرياح، وميل السقف، ونظام العزل، ومتطلبات الصيانة. كما يجب تنسيق تباعد المدادات مع المناور، والفتحات، واختراقات السقف، والملحقات الأخرى. يدعم التباعد الجيد نقل الأحمال بأمان وتركيبًا نظيفًا للسقف.

منطق التركيب لمدادات C و Z

يعتمد الأداء الجيد للمدادات ليس فقط على مقاس المقطع، بل أيضًا على منطق التركيب. حتى إذا تم اختيار مقطع C أو Z الصحيح، يمكن أن يؤدي التركيب الضعيف إلى مشكلات في المحاذاة، وفجوات في صفائح السقف، وعدم تطابق البراغي، وخطر التسرب، وانخفاض الموثوقية الإنشائية. ولهذا السبب، يجب أن يتبع تركيب المدادات دائمًا رسومات التركيب المعتمدة، بدلًا من الاعتماد على حكم الموقع وحده.

في المباني الفولاذية، عادةً ما يتم تركيب المدادات بعد تركيب الإطارات الرئيسية وتثبيتها مؤقتًا. يجب على فريق التركيب فحص تباعد الإطارات، ومحاذاة الأعمدة، وموقع العوارض المائلة، وحالة التدعيم، ومواقع ثقوب البراغي قبل تثبيت المدادات. وبمجرد تركيب العناصر الفولاذية الثانوية بشكل صحيح، يمكن وضع تكسية السقف والجدار بدقة أفضل.

البدء بمحاذاة الإطار

يجب محاذاة الإطار الفولاذي الرئيسي قبل بدء تركيب المدادات. إذا لم تكن الأعمدة رأسية أو لم تكن العوارض المائلة في موضعها الصحيح، فقد تبدو المدادات ملتوية أو غير منتظمة. ويمكن أن يؤثر ذلك لاحقًا في صفائح السقف، وألواح الجدران، ومواقع المثبتات، وتفاصيل العزل المائي.

تُعد محاذاة الإطار مهمة بشكل خاص للمباني الطويلة ذات البحور المتكررة. يمكن أن يستمر خطأ صغير في إطار واحد على طول خط السقف ويخلق مشكلات أكبر عند نهاية المبنى. يساعد فحص المحاذاة مبكرًا على تقليل أعمال الإعادة وتحسين جودة نظام الغلاف بالكامل.

اتباع التسلسل الصحيح

يجب تركيب المدادات وفقًا لتسلسل التركيب الموضح في الرسومات. التسلسل مهم لأن بعض المدادات تساعد أيضًا على تثبيت الإطار أثناء البناء. قد تكون هناك حاجة إلى تدعيم مؤقت حتى يتم تثبيت عدد كافٍ من المدادات، والجسور الجدارية، والتدعيمات الدائمة في مكانها.

تتطلب مدادات Z انتباهًا خاصًا لأنها غالبًا ما تتراكب عند الدعامات. يجب أن يتوافق اتجاه التراكب مع التصميم الإنشائي. إذا عكس العمال الاتجاه، فقد لا تصطف ثقوب البراغي، وقد لا يعمل التراكب كما هو مقصود، وقد يفقد نظام السقف جزءًا من استمراريته المصممة.

بالنسبة لمدادات C، قد يكون تسلسل التركيب أبسط، لكن الدقة لا تزال مهمة. يجب وضع الجسور الجدارية، وعناصر الجدران الطرفية، ودعامات الفتحات المؤطرة بشكل صحيح حتى يمكن تركيب ألواح الجدران، والأبواب، والنوافذ، والتشطيبات دون تعارض.

فحص تفاصيل التراكب والاتصال

غالبًا ما تتراكب مدادات Z عند دعامات الإطار. هذا التراكب ليس مجرد تسهيل إنشائي. فقد يكون جزءًا من التصميم الإنشائي. يؤثر طول التراكب، وعدد البراغي، وتباعد البراغي، وموقع الدعامة جميعها في كيفية نقل المدادة للقوى.

إذا كان التراكب قصيرًا جدًا، أو في موضع غير صحيح، أو كانت البراغي ناقصة، فقد لا تعمل المدادة كما صُممت. وإذا تم وضع العنصر الخاطئ في الموقع الخاطئ، فقد يستمر التركيب لعدة بحور قبل أن يصبح الخطأ واضحًا. يساعد وضع العلامات بوضوح، ومراجعة الرسومات، والفحص في الموقع على منع هذه المشكلات.

التحكم في الاستقامة والمستوى

تؤثر المدادات مباشرة في محاذاة السقف والجدار. إذا كان خط المدادات غير منتظم، فستكون التكسية غير منتظمة أيضًا. يمكن أن يؤدي ذلك إلى مظهر ضعيف، وخطوط مثبتات غير منتظمة، وتشوه صفائح السقف، وتسرب المياه، أو صعوبة تركيب العزل وألواح الحماية.

يجب على فرق التركيب فحص استقامة المدادات، ومستواها، وتباعدها قبل تثبيت صفائح السقف. تكون التصحيحات أسهل بكثير قبل تركيب التكسية. وبعد تركيب ألواح السقف، يصبح تعديل المدادات أكثر صعوبة وقد يتطلب إزالة أعمال منتهية.

تفاصيل الاتصال المهمة

تحدد الوصلات كيفية انتقال الأحمال من صفائح السقف وألواح الجدران إلى المدادات، ثم من المدادات إلى الإطار الفولاذي الرئيسي. لا يكون نظام المدادات موثوقًا إلا عندما تكون وصلاته مصممة ومركبة بشكل صحيح. يمكن أن تؤدي أخطاء الاتصال الصغيرة إلى مشكلات أداء كبيرة، خاصةً تحت رفع الرياح أو الأحمال المتكررة.

يجب أن تراعي تفاصيل الاتصال نقل الأحمال، وسرعة التركيب، والتفاوتات، والحماية من التآكل، وإمكانية الوصول للفحص، والاستقرار طويل الأمد. تعتمد طريقة الاتصال الصحيحة على تصميم المبنى، ومقطع العنصر، وحالة الأحمال، ونظام التصنيع.

الوصلات المثبتة بالبراغي

الوصلات المثبتة بالبراغي شائعة في المباني الفولاذية مسبقة الصنع لأنها سريعة، وعملية، وأسهل في الفحص من العديد من التفاصيل الملحومة في الموقع. يمكن توصيل المدادات بصفائح اتصال، أو حوامل، أو عوارض مائلة، أو عناصر جمالون من خلال ثقوب مثقوبة مسبقًا.

الموقع الدقيق للثقوب مهم. إذا لم تصطف الثقوب، فقد يحاول العمال توسيع الثقوب في الموقع، أو إجبار العناصر على موضعها، أو تأخير التركيب أثناء انتظار التصحيح. يقلل التحكم الجيد في التصنيع من هذه المشكلات. يجب أن تتبع الوصلات المثبتة بالبراغي متطلبات حجم البراغي، والكمية، والتباعد، واستخدام الغسالات، والشد المعتمدة.

صفائح الاتصال والحوامل

غالبًا ما تُستخدم صفائح الاتصال والحوامل لربط المدادات بالإطار الرئيسي. فهي توفر سطح اتصال وتساعد على وضع المدادة بشكل صحيح. يمكن أن يؤدي سوء وضع صفائح الاتصال إلى تعارضات في التركيب، أو خطوط مدادات غير منتظمة، أو صعوبة في تثبيت ألواح السقف.

يجب تصنيع صفائح الاتصال ولحامها وفقًا للرسومات التفصيلية. يجب أن يتوافق موقعها مع تباعد المدادات واتجاهها. في المباني ذات البحور المتكررة الكثيرة، يمكن حتى لخطأ صغير في صفيحة اتصال واحدة أن يؤثر في العديد من العناصر ويخلق مشكلات متكررة في الموقع.

مثبتات ألواح السقف والجدران

تعتمد ألواح السقف والجدران على تخطيط صحيح للمثبتات. يجب أن تربط المثبتات التكسية بالمدادات أو الجسور الجدارية بإحكام. إذا لم يتوافق تباعد المدادات مع تصميم صفيحة السقف، فقد لا تحصل التكسية على دعم كافٍ أو قد لا تكون المثبتات في المواقع الصحيحة.

يجب أن يراعي اختيار المثبتات أيضًا رفع الرياح، وشكل اللوح، وسماكة العزل، وأداء الغسالات، وبيئة التآكل، وجودة التركيب. قد يؤدي الشد الزائد إلى تلف الغسالات أو الصفائح، بينما قد يؤدي الشد الضعيف إلى الحركة والتسرب. لذلك، يجب تنسيق تخطيط المدادات ونظام التكسية قبل بدء التركيب.

مدادات C و Z في المباني الفولاذية مسبقة الصنع

في المباني الفولاذية مسبقة الصنع، عادةً ما يتم قص المدادات، وثقبها، ووضع العلامات عليها، وتجميعها في حزم، وشحنها إلى الموقع كجزء من حزمة الفولاذ الكاملة. وهذا يحسن سرعة التركيب لأن العمال لا يحتاجون إلى قياس كل عنصر وقطعه وثقبه في الموقع. بدلًا من ذلك، يمكنهم اتباع رسومات التركيب وتثبيت كل عنصر وفقًا لعلامته.

كما يحسن التحضير في المصنع الاتساق. يمكن التحكم في طول المدادة، وموقع الثقوب، وتفاصيل التراكب، والطلاء، وتسلسل الحزم قبل الشحن. وهذا يقلل عدم اليقين في الموقع ويساعد فريق المشروع على إدارة الوقت بشكل أكثر فعالية.

بالنسبة لمشاريع التصدير أو مواقع البناء البعيدة، تكون مدادات C و Z الموسومة مسبقًا ذات قيمة خاصة. فهي تساعد فرق التركيب المحلية على تحديد العنصر الصحيح وتقليل خطر الوضع الخاطئ. وعندما يتم تجميع المدادات حسب منطقة المبنى أو تسلسل التركيب، يصبح التعامل معها في الموقع أسهل.

ومع ذلك، تتطلب الجاهزية المسبقة تخطيطًا مبكرًا دقيقًا. إذا تغير تخطيط السقف بعد التصنيع، فقد تحتاج المدادات إلى تعديل. وإذا تغير نظام التكسية، فقد يتغير التباعد أو تفاصيل التثبيت أيضًا. ولهذا السبب، يجب تنسيق تصميم المدادات مع الإطار الرئيسي، وألواح السقف، وألواح الجدران، والعزل، والأبواب، والنوافذ، والمزاريب، والملحقات قبل بدء الإنتاج.

مزايا استخدام مدادات C و Z

تُستخدم مدادات C و Z على نطاق واسع لأنها توفر توازنًا عمليًا بين القوة، والوزن، والتكلفة، وكفاءة التركيب. وهي مناسبة للعديد من أنواع المباني الفولاذية، من حظائر التخزين البسيطة إلى المستودعات الصناعية الكبيرة ومباني المصانع.

خفيفة الوزن لكنها قوية

توفر المدادات المشكلة على البارد نسبة قوية بين المقاومة والوزن. فهي أخف من العديد من العناصر المدرفلة على الساخن، لكنها لا تزال توفر دعمًا فعالًا لأنظمة السقف والجدار عند تصميمها بشكل صحيح. كما يساعد وزنها الخفيف على تقليل جهد النقل وتسهيل التعامل معها في الموقع.

تركيب سريع

يمكن أن تجعل الثقوب المثقوبة مسبقًا، والمقاطع القياسية، ووضع العلامات الواضح على العناصر، والوصلات المثبتة بالبراغي عملية التركيب أسرع. في مشاريع الفولاذ مسبق الصنع، يمكن للعمال تركيب المدادات بسرعة بمجرد محاذاة الإطارات الرئيسية. وهذا يدعم جداول بناء أقصر وتقدمًا أكثر قابلية للتنبؤ في الموقع.

مرنة لأنواع مختلفة من المباني

يمكن استخدام مدادات C و Z في المستودعات، والورش، والمصانع، والمباني الزراعية، والقاعات التجارية، والمراكز اللوجستية، ومنشآت التخزين. يمكن اختيار مقاطع ومقاسات مختلفة حسب الامتداد، والحمل، ومتطلبات التكسية. تجعل هذه المرونة المدادات مفيدة عبر العديد من تطبيقات المباني الفولاذية.

استخدام فعال للمواد

يمكن أن تكون مدادات Z فعالة لمسارات السقف المستمرة لأنها يمكن أن تتراكب عند الدعامات وتعمل عبر امتدادات متكررة. ويمكن أن تكون مدادات C فعالة للامتدادات الأقصر، وأنظمة الجدران، والفتحات المؤطرة، وتفاصيل البناء الأبسط. عندما يُستخدم كل مقطع في الموقع الصحيح، يمكن للمبنى تحقيق كفاءة أفضل في استخدام المواد.

متوافقة مع أنظمة السقف والجدران المعدنية

تعمل مدادات C و Z بشكل جيد مع الأسقف المعدنية الشائعة، وألواح الجدران، وأنظمة العزل، وألواح الحماية، والمزاريب، ومكونات الغلاف الأخرى. يمكن تنسيق تباعدها وموقعها مع أشكال صفائح السقف وتخطيطات ألواح الجدران، مما يساعد على إنشاء غلاف مبنى أنظف وأكثر موثوقية.

الأخطاء الشائعة في تصميم المدادات وتركيبها

تحدث العديد من مشكلات المدادات بسبب ضعف التنسيق وليس بسبب مقطع المدادة نفسه. يمكن أن يكون أداء مقطع C أو Z الجيد ضعيفًا إذا تم اختياره دون حساب، أو تم تركيبه في الاتجاه الخاطئ، أو تم تحميله بشكل زائد بعد البناء. يساعد تجنب الأخطاء الشائعة على تحسين موثوقية المبنى الفولاذي بالكامل.

اختيار المقاس بناءً على الخبرة فقط

تختار بعض المشاريع مقاسات المدادات بناءً فقط على الخبرة السابقة أو الممارسة الشائعة. وهذا قد يكون محفوفًا بالمخاطر لأن كل مبنى له متطلبات مختلفة من حيث الامتداد، وحمل الرياح، وميل السقف، ووزن التكسية، والتباعد. يجب اختيار المدادات من خلال حساب إنشائي أو جداول تصميم معتمدة.

تجاهل رفع الرياح

يجب أن تقاوم مدادات السقف الأحمال الهابطة والقوى الصاعدة معًا. يمكن أن يكون رفع الرياح قويًا عند حواف السقف، والزوايا، والمواقع المكشوفة. إذا تم تجاهل الرفع، فقد يواجه نظام السقف تلفًا في المثبتات، أو حركة الصفائح، أو إجهادًا زائدًا للعناصر أثناء أحداث الرياح القوية.

اتجاه تراكب خاطئ لمدادات Z

غالبًا ما يتم تصميم مدادات Z باتجاه تراكب محدد. يمكن أن يؤثر تركيبها في الاتجاه الخاطئ في نقل الأحمال ويخلق مشكلات في محاذاة البراغي. يجب على فريق التركيب فحص الرسومات بعناية قبل وضع مدادات Z، خاصةً في الأسقف الكبيرة ذات البحور المتكررة.

ضعف التنسيق مع ألواح السقف

يجب أن يتوافق تباعد المدادات مع نظام ألواح السقف. إذا كان التباعد واسعًا جدًا بالنسبة لشكل الصفيحة المختارة، فقد ينحرف السقف أو يبدو غير مستقر. وإذا لم تصطف المدادات مع مناطق تثبيت الألواح، فقد تتأثر جودة التركيب. يجب تنسيق تكسية السقف وتصميم المدادات كنظام واحد.

إضافة أحمال بعد التركيب

بعد اكتمال المبنى، قد يرغب المالكون في إضافة ألواح شمسية، أو مجاري هواء، أو أنابيب، أو مصابيح، أو أسقف معلقة، أو منصات صيانة. يجب ألا تُثبت هذه الأحمال الإضافية على المدادات دون مراجعة هندسية. فقد لا تكون المدادة المصممة لتكسية السقف مناسبة للأحمال الإضافية الثقيلة.

كيفية الاختيار بين مدادات C و Z

يتطلب الاختيار بين مدادات C و Z فهم وظيفة المبنى، والامتداد، وحالة الدعم، وطريقة التركيب. لا ينبغي أن يعتمد القرار على العادة أو السعر فقط. المقطع الصحيح هو الذي يناسب التصميم الإنشائي وغلاف المبنى.

في العديد من المشاريع، لا يكون الحل الأفضل هو اختيار مقطع واحد فقط. يمكن استخدام مدادات C في أنظمة الجدران والحالات الطرفية، بينما يمكن استخدام مدادات Z عبر السقف الرئيسي. يسمح هذا الجمع لكل مقطع بخدمة الموقع الذي يعمل فيه بأفضل شكل.

الخلاصة

قد تكون مدادات C و Z للمباني الفولاذية عناصر ثانوية، لكنها تمتلك تأثيرًا كبيرًا في دعم السقف، ومحاذاة الجدران، وأداء التكسية، وسرعة التركيب، وموثوقية المبنى على المدى الطويل. فهي تربط الإطار الفولاذي الرئيسي بغلاف السقف والجدار، مما يساعد الهيكل على العمل كنظام منسق واحد.

مدادات C عملية للامتدادات الأقصر، والجسور الجدارية، والفتحات المؤطرة، والتفاصيل الأبسط. أما مدادات Z فهي فعالة لأنظمة السقف المستمرة، والبحور المتكررة، والمباني الفولاذية الأكبر. يعتمد الاختيار الصحيح على الامتداد، والحمل، والتباعد، ونوع التكسية، وتفاصيل الاتصال، ورفع الرياح، والحماية من التآكل، وتسلسل التركيب.

يبدأ نظام المدادات الموثوق بهندسة صحيحة، ويستمر من خلال تصنيع دقيق، ووضع علامات واضحة، ونقل حذر، وتركيب صحيح، وفحص نهائي. عندما يتم تخطيط مدادات C و Z بشكل صحيح، فإنها تساعد المبنى الفولاذي على تحقيق قوة أفضل، ومحاذاة أنظف للتكسية، وتجميع أسرع، وأداء طويل الأمد أكثر موثوقية.
