تساعد أنظمة التدعيم الفولاذية المباني على مقاومة الرياح والحركات الزلزالية واهتزازات المعدات وغيرها من القوى الجانبية. ومع ذلك، لا يستطيع عنصر التدعيم تثبيت المنشأ ما لم تُنقل قواه بفاعلية إلى الكمرات والأعمدة المحيطة. ويتم هذا النقل عادةً من خلال وصلة تدعيم بصفيحة ربط، توفر واجهة قوية وعملية بين عناصر التدعيم القطرية والإطار الإنشائي الرئيسي.

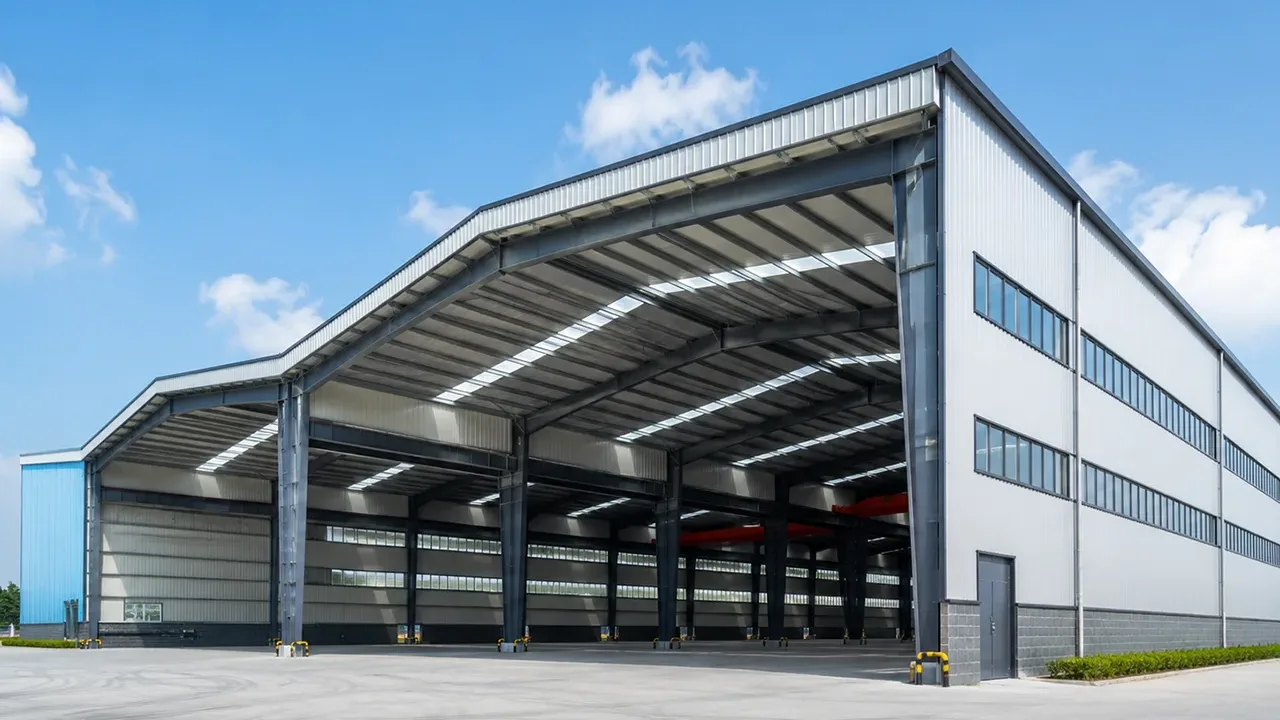

تُستخدم صفائح الربط على نطاق واسع في المباني الصناعية والمستودعات والمنشآت متعددة الطوابق والجسور وحوامل الأنابيب والأبراج ومشروعات البنية التحتية. ولا يعتمد أداؤها على سماكة الصفيحة وحدها. إذ تؤثر هندسة الوصلة ومحاذاة القوى وترتيب المسامير أو اللحامات والطول غير المدعوم للصفيحة ودقة التصنيع وجودة التركيب جميعها في مدى أمان أداء الوصلة.
توضح هذه المقالة كيفية عمل صفائح الربط في الإطارات المدعمة، وكيفية انتقال القوى عبر الوصلة، وأنماط الفشل التي يجب التحقق منها، والجوانب التي ينبغي للمصممين والمصنعين مراعاتها أثناء الهندسة والتنفيذ.
ما هي وصلة التدعيم بصفيحة ربط؟
صفيحة الربط هي صفيحة فولاذية مسطحة تُستخدم لربط عنصرين إنشائيين أو أكثر. وفي نظام التدعيم، تربط عادةً عنصر تدعيم قطري بكمرة أو عمود أو عقدة كمرة-عمود. ويمكن تثبيت عنصر التدعيم بالمسامير أو اللحام أو باستخدام مزيج من الطريقتين.
توفر الصفيحة مساحة اتصال أكبر من المساحة التي تكون متاحة عادةً إذا تم توصيل عنصر التدعيم مباشرةً بالكمرة أو العمود. وتسمح هذه المساحة الإضافية للمهندسين بترتيب عدة مسامير، وتوفير أطوال لحام كافية، والتحكم في مسار الحمل، واستيعاب زاوية عنصر التدعيم.
قد تشتمل الوصلة النموذجية على:
- صفيحة ربط من الفولاذ الإنشائي
- عنصر تدعيم قطري معرض للشد أو الضغط
- كمرة أو عمود أو عقدة داعمة
- مسامير إنشائية أو لحامات أو كليهما
- زوايا توصيل أو صفائح وصل عند الحاجة
- مقويات للعناصر ذات الأحمال العالية أو المرنة موضعيًا
اعتمادًا على ترتيب نظام التدعيم، يمكن لصفيحة الربط أن تدعم عنصر تدعيم قطريًا منفردًا، أو نظام تدعيم على شكل X، أو تدعيمًا على شكل V، أو تدعيمًا على شكل V مقلوب، أو أي ترتيب آخر للتدعيم متحد المركز.
الوظائف الرئيسية لصفائح الربط في الإطارات المدعمة
نقل القوى المحورية لعناصر التدعيم
صُممت عناصر التدعيم القطرية أساسًا لمقاومة الشد أو الضغط المحوري. وعندما تؤثر القوى الجانبية في المنشأ، تتولد في عنصر التدعيم قوة محورية يجب نقلها عبر الوصلة بين عنصر التدعيم وصفيحة الربط إلى الإطار الإنشائي الرئيسي.
تستقبل صفيحة الربط هذه القوة من خلال المسامير أو اللحامات وتوزعها على الكمرة أو العمود أو العقدة المتصلة. ثم تستمر القوة في الانتقال عبر الإطار الإنشائي نحو الأساسات. وتحافظ الوصلة المفصلة بصورة صحيحة على مسار حمل واضح ومستمر طوال هذه العملية.
دعم الاستقرار الجانبي
تتحكم أنظمة التدعيم في الحركة الأفقية وتقلل تشوه الإطار. ويمكنها مقاومة ضغط الرياح والتأثيرات الزلزالية وحركة الرافعات واهتزازات الآلات وأحمال الإنشاء المؤقتة.
تؤثر مقاومة وصلة التدعيم الفولاذية وصلابتها في أداء النظام الكامل المقاوم للقوى الجانبية. وقد يفشل عنصر تدعيم يمتلك قدرة كافية في الأداء بالشكل المطلوب إذا كانت صفيحة الربط أو مجموعة المسامير أو اللحام أو العنصر الداعم غير مناسبة.
توفير سطح عملي للاتصال
توفر صفائح الربط مساحة كافية للمسامير واللحامات والوصول لإجراء الفحص وسماحات التركيب. كما تسمح بتوصيل عناصر تدعيم مختلفة الأحجام والزوايا بالكمرات والأعمدة من دون الحاجة إلى أشكال إنشائية معقدة بصورة مفرطة.
وتكون هذه المرونة مفيدة بوجه خاص عند العقد الإنشائية التي تلتقي فيها عدة عناصر ضمن مساحة محدودة.
كيفية انتقال الأحمال عبر الوصلة
يبدأ مسار الحمل الأساسي عندما تدخل قوة أفقية إلى المبنى. وينقل الإطار الإنشائي جزءًا من هذه القوة إلى نظام التدعيم، مما يؤدي إلى تعرض أحد عناصر التدعيم للشد والآخر للضغط وفقًا لاتجاه الحمل.
ثم تنتقل قوة عنصر التدعيم عبر الوصلة وفق التسلسل الآتي:
- يتعرض عنصر التدعيم القطري للشد أو الضغط المحوري.
- تنقل المسامير أو اللحامات القوة من عنصر التدعيم إلى صفيحة الربط.
- توزع صفيحة الربط القوة عبر عرضها الفعال.
- تنقل اللحامات أو المسامير أو عناصر الاتصال القوة إلى الكمرة أو العمود.
- تنقل المنشأة الرئيسية القوة باتجاه الأساسات.
السلوك تحت الشد
عندما يسحب عنصر التدعيم صفيحة الربط، يجب على الصفيحة مقاومة الخضوع والكسر تحت الشد. ويجب على المصمم مراعاة المساحة الإجمالية للصفيحة، والمساحة الصافية المخفضة حول فتحات المسامير، واحتمال حدوث فشل بالقص الكتلي حول منطقة الاتصال.
كما يجب أن تقاوم المسامير قوى القص والضغط التحميلي. وقد يؤدي سوء ترتيب فتحات المسامير أو عدم كفاية المسافات عن الحواف أو عدم كفاية عرض الصفيحة إلى تركّز الإجهادات وحدوث تمزق مبكر.
السلوك تحت الضغط
عندما يدفع عنصر التدعيم الصفيحة، يصبح انبعاج صفيحة الربط عاملًا مهمًا يجب أخذه في الاعتبار. فقد تتشوه صفيحة رقيقة ذات بروز طويل غير مدعوم خارج مستواها قبل بلوغ مقاومتها المتوقعة.
تعتمد مقاومة الضغط على سماكة الصفيحة والطول غير المدعوم وهندسة الوصلة وتقييد الحواف واتجاه القوة. وفي الوصلات ذات الأحمال العالية، قد يزيد المهندسون سماكة الصفيحة أو يقللون المنطقة غير المدعومة أو يضيفون مقويات ووسائل تقييد إضافية.
تأثيرات اللامركزية
من الناحية المثالية، يجب أن تتقاطع المحاور المركزية لعنصر التدعيم والكمرة والعمود عند نقطة عمل نظرية مشتركة. وعندما لا يتوافق مسار القوة مع هذه النقطة، فقد تتعرض الوصلة لعزوم انحناء إضافية.
يمكن أن يزيد التحميل اللامركزي الإجهادات في صفيحة الربط ومجموعة المسامير واللحامات وجسم الكمرة وجناح العمود. ولذلك، تُعد الدقة في التنسيق الهندسي ضرورية أثناء التحليل الإنشائي وإعداد تفاصيل التصنيع.
اعتبارات التصميم الرئيسية في وصلة التدعيم باستخدام صفيحة الربط
مادة الصفيحة
يجب أن توفر مادة الصفيحة مقاومة خضوع ومقاومة شد ومتانة وقابلية لحام مناسبة. كما يجب أن تكون درجتها متوافقة مع عنصر التدعيم المتصل والعناصر الإنشائية الرئيسية.
في البيئات الخارجية أو الساحلية أو الصناعية أو المعرضة للمواد الكيميائية العدوانية، يجب مراعاة التعرض للتآكل. وقد تؤثر الطلاءات الواقية والجلفنة وتفاصيل التصريف وإمكانية الوصول للصيانة المستقبلية في التكوين النهائي للوصلة.
سماكة صفيحة الربط
يجب اختيار سماكة الصفيحة بناءً على قوى الشد والضغط والقص والانحناء والانبعاج وقوى الاتصال. فقد تخضع الصفيحة شديدة الرقة أو تتمزق أو تنبعج. ومع ذلك، فإن تحديد صفيحة شديدة السماكة لا يمثل دائمًا حلًا فعالًا.
تزيد الصفيحة السميكة من دون ضرورة من استهلاك المواد ومتطلبات اللحام والمدخلات الحرارية وصلابة الوصلة وصعوبة التصنيع. وفي أنظمة التدعيم الزلزالي، قد تحد الصفيحة شديدة الصلابة أيضًا من التشوه والدوران المتوقعين أثناء انبعاج عنصر التدعيم.
هندسة الصفيحة
يؤثر شكل الصفيحة وأبعادها في القدرة الإنشائية وقابلية التنفيذ. وتشمل العوامل الهندسية المهمة:
- الطول والعرض الكليان للصفيحة
- زاوية عنصر التدعيم
- المسافة بين فتحات المسامير
- المسافة من فتحات المسامير إلى حواف الصفيحة
- طول اللحام المتاح
- بروز الصفيحة غير المدعوم
- الخلوص حول الكمرات والأعمدة
- إمكانية الوصول لشد المسامير وتنفيذ اللحام
يجب تجنب الزوايا الداخلية الحادة والتغيرات المفاجئة في شكل الصفيحة عندما تكون عرضة لإحداث تركّزات في الإجهاد.
العرض الفعال للصفيحة
لا تظل قوة عنصر التدعيم عادةً مركزة ضمن العرض الفعلي للعنصر المتصل. وبدلًا من ذلك، تنتشر إلى الخارج عبر الصفيحة. ويقيّم المهندسون عرضًا فعالًا لتحديد الجزء من صفيحة الربط الذي يشارك في نقل القوة.
يؤخذ هذا المقطع الفعال عادةً في الاعتبار عند التحقق من خضوع الصفيحة والكسر تحت الشد والانبعاج تحت الضغط. ويعتمد موضعه وعرضه على ترتيب وصلة عنصر التدعيم والاتجاه الذي تنتشر فيه القوة عبر الصفيحة.
نقطة عمل الوصلة
نقطة عمل الوصلة هي نقطة التقاطع النظرية للمحاور المركزية للعناصر الإنشائية المتصلة. وتساعد محاذاة قوة عنصر التدعيم مع هذه النقطة على تقليل الانحناء غير المقصود وتبسيط مسار الحمل الإنشائي.
عندما يتعذر تحقيق المحاذاة الدقيقة عمليًا، يجب إدراج اللامركزية الناتجة في التحليل الهندسي بدلًا من تجاهلها أثناء إعداد التفاصيل.
الخلوص اللازم للتركيب والفحص
قد تكون الوصلة مناسبة إنشائيًا، لكنها تظل صعبة التنفيذ عندما تفتقر إلى مساحة عمل كافية. ويجب على المصممين توفير مساحة لتركيب المسامير ومعدات الشد والوصول لأعمال اللحام والفحص وتطبيق الطلاءات وأعمال الصيانة المستقبلية.
كما يجب تنسيق الصفيحة مع الكسوات والمدادات وأنظمة الأرضيات والأنابيب ومجاري الهواء وحوامل الكابلات ومكونات المبنى الأخرى.
وصلات صفائح الربط المثبتة بالمسامير مقابل الوصلات الملحومة
الوصلات المثبتة بالمسامير
تُستخدم وصلات صفائح الربط المثبتة بالمسامير على نطاق واسع في التركيب الموقعي. ويمكن تصنيع العناصر الإنشائية في المصنع ونقلها بصورة منفصلة وتجميعها بكفاءة في الموقع.
توفر الوصلات المثبتة بالمسامير عدة مزايا:
- تركيب موقعي سريع نسبيًا
- تقليل أعمال اللحام في الموقع
- سهولة أكبر في الاستبدال أو الضبط
- وضوح ترتيب المسامير لإجراء الفحص
- التجميع العملي للمكونات الفولاذية مسبقة الصنع
ومع ذلك، تقلل فتحات المسامير المساحة الصافية للصفيحة. ولذلك، يجب التحكم بعناية في مواضع الفتحات وتباعد المسامير والمسافات عن الحواف ودرجة المسامير وطريقة الشد ومقاومة الضغط التحميلي.
الوصلات الملحومة
يمكن لوصلات صفائح الربط الملحومة أن توفر مسارًا مدمجًا ومستمرًا لنقل الأحمال. وهي مناسبة بوجه خاص للتصنيع المنضبط داخل المصنع، حيث يمكن إدارة إجراءات اللحام وتحديد المواقع والفحص بصورة أكثر اتساقًا.
تشمل القيود المحتملة التشوه الحراري والإجهادات المتبقية وصعوبة الوصول في الموقع والحساسية للظروف الجوية أثناء اللحام الموقعي والحاجة إلى عمال لحام مؤهلين.
الوصلات المركبة
يتضمن أحد الترتيبات الشائعة لحام صفيحة الربط بالكمرة أو العمود داخل ورشة التصنيع، ثم تثبيت عنصر التدعيم بالصفيحة باستخدام المسامير أثناء التركيب في الموقع. ويدعم هذا المزيج كفاءة الإنتاج في المصنع مع السماح بالتجميع الإنشائي السريع في موقع المشروع.
| عنصر المقارنة | الوصلة المثبتة بالمسامير | الوصلة الملحومة |
|---|---|---|
| التركيب في الموقع | أسرع بصورة عامة | يتطلب الوصول والتحكم في أعمال اللحام |
| قابلية الضبط | تسمح بضبط محدود أثناء التركيب | أكثر صعوبة في التعديل |
| الفحص | ترتيب المسامير واضح | يجب التحقق من جودة اللحام |
| المساحة الصافية للصفيحة | تقل بسبب فتحات المسامير | لا يوجد انخفاض بسبب فتحات المسامير |
| الاستخدام النموذجي | عناصر تدعيم مجمعة في الموقع | وصلات مصنعة داخل الورشة |
أنماط الفشل الشائعة لصفائح الربط
خضوع المقطع الإجمالي
يحدث خضوع المقطع الإجمالي عندما يتسبب إجهاد الشد في حدوث تشوه دائم عبر كامل المقطع الفعال للصفيحة. وقد ينتج ذلك عن عدم كفاية مساحة الصفيحة أو عن تجاوز القوى المؤثرة في عنصر التدعيم لمتطلبات التصميم المتوقعة.
كسر المقطع الصافي
في الوصلات المثبتة بالمسامير، تقلل فتحات المسامير مساحة الفولاذ المتاحة. وقد يحدث الكسر عبر المقطع الصافي المتبقي عندما يكون عرض الصفيحة أو سماكتها أو ترتيب المسامير غير كافٍ.
فشل القص الكتلي
يجمع فشل القص الكتلي بين فشل الشد وفشل القص حول مجموعة من المسامير. وقد يتمزق جزء من الصفيحة على امتداد مستويات قص متوازية ومستوى شد عرضي. ويساعد التباعد المناسب بين المسامير، والمسافة الكافية عن الحواف، والأبعاد الملائمة للصفيحة على منع هذا النوع من الفشل.
قص المسامير والضغط التحميلي
قد تفشل المسامير بسبب القص، بينما قد تتشوه الصفيحة المحيطة نتيجة ضغط تحميلي مفرط. ويجب أن تحتوي الوصلة على عدد كافٍ من المسامير ذات القطر والمقاومة والتباعد وجودة التركيب المناسبة.
فشل اللحام
قد ينتج فشل اللحام عن عدم كفاية حجم اللحام أو قصر طوله أو ضعف الاختراق أو التشققات أو المسامية أو التآكل السفلي أو استخدام تسلسل لحام غير مناسب. كما يجب أن يتوافق اتجاه اللحام مع الاتجاه الفعلي لانتقال القوة.
انبعاج صفيحة الربط
يمثل الانبعاج مصدر قلق رئيسيًا عندما ينقل عنصر تدعيم مضغوط القوة إلى صفيحة مرنة. ويمكن للحواف الطويلة غير المدعومة، ورقة مادة الصفيحة، والقوة اللامركزية، وعدم كفاية التقييد أن تتسبب في حدوث تشوه خارج مستوى الصفيحة.
تمزق الحافة
عندما توضع فتحة المسمار بالقرب من حافة الصفيحة بدرجة كبيرة، قد يتمزق الفولاذ الواقع بين الفتحة والحافة. وتُعد المسافة المناسبة عن الحافة ضرورية لكل من المقاومة وسماحات التصنيع.
صفائح الربط في أنظمة التدعيم الزلزالي
تتعرض وصلات التدعيم الزلزالي لدورات متكررة من الشد والضغط. وخلال الزلازل القوية، قد يخضع عنصر التدعيم تحت الشد وينبعج تحت الضغط. ويجب أن تستمر صفيحة الربط ومساميرها أو لحاماتها في نقل القوى من دون حدوث فشل هش.
قد يتطلب التصميم الزلزالي توفير مرونة وخلوص كافيين للصفيحة للسماح بدوران عنصر التدعيم. ويمكن للوصلة شديدة الصلابة أن تتداخل مع سلوك الانبعاج المتوقع وتؤدي إلى توليد قوى موضعية مرتفعة.
تشمل اعتبارات التفصيل الزلزالي المهمة ما يأتي:
- مسار حمل مستمر وقابل للتشوه اللدن
- قدرة كافية لتطوير المقاومة المتوقعة لعنصر التدعيم
- مساحة دوران تسمح بانبعاج عنصر التدعيم خارج المستوى
- تجنب الانتقالات الهندسية المفاجئة
- أداء موثوق للمسامير واللحامات تحت الأحمال الدورية
- التحكم في الكسر الهش وفشل القص الكتلي
التطبيقات الإنشائية
المباني الصناعية والمصانع
تستخدم المنشآت الصناعية الإطارات المدعمة لمقاومة الرياح وحركة الرافعات واهتزازات الآلات وغيرها من القوى التشغيلية. وتوجد صفائح الربط عادةً في تدعيم الجدران وتدعيم الأسقف وإطارات دعم المعدات والمنشآت الداعمة للرافعات.
المستودعات الفولاذية
تعتمد مباني المستودعات غالبًا على التدعيم الطولي للجدران والأسقف للحفاظ على الاستقرار. وتساعد وصلة تدعيم بصفيحة ربط مصممة بصورة صحيحة على نقل القوى بين القضبان القطرية أو عناصر التدعيم المصنوعة من الزوايا والإطار البوابي الرئيسي.
المباني متعددة الطوابق
يمكن وضع الإطارات المدعمة متحدّة المركز حول محيط المبنى أو نوى الخدمات أو بعض البحور الإنشائية المحددة. وتربط صفائح الربط عناصر التدعيم بكمرات الطوابق والأعمدة، مع دعم التوزيع الرأسي للقوى الجانبية.
الجسور
تستخدم الجسور الجملونية الفولاذية صفائح ربط عند العقد التي تتقاطع فيها الأوتار والعناصر القطرية والعناصر الرأسية والتدعيمات الجانبية. وقد تتحمل هذه الصفائح قوى من اتجاهات متعددة في الوقت نفسه، ولذلك تتطلب تقييمًا دقيقًا لمسار الحمل.
الأبراج والبنية التحتية
تستخدم أبراج نقل الطاقة وأبراج الاتصالات وحوامل الأنابيب والمنصات الصناعية ومنشآت دعم المعدات صفائح الربط لتوصيل العناصر القطرية والحفاظ على الاستقرار ثلاثي الأبعاد.
عملية التصنيع والتركيب
الهندسة وإعداد التفاصيل
تبدأ العملية بتحديد القوى المؤثرة في عنصر التدعيم وتقييم الكمرة والعمود والعقدة المتصلة. ثم يختار المهندسون مادة الصفيحة وأبعادها وسماكتها ومجموعة المسامير وترتيب اللحامات وتفاصيل الدعم.
يجب أن ينسق تصميم صفيحة الربط الدقيق بين الحسابات الإنشائية وهندسة الوصلة وسماحات التصنيع ومتطلبات الوصول وأنظمة الطلاء وإجراءات التركيب في الموقع.
يجب أن توضح رسومات التصنيع التفصيلية بوضوح ما يأتي:
- أبعاد الصفيحة وسماكتها
- درجة مادة الفولاذ
- قطر المسامير ودرجتها وتباعدها وحجم الفتحات
- حجم اللحامات وطولها وموقعها
- زاوية عنصر التدعيم وأبعاد نقطة العمل
- المقويات أو زوايا التوصيل المطلوبة
- تجهيز السطح والحماية من التآكل
قطع الصفيحة وتجهيز الفتحات
يمكن إنتاج صفائح الربط باستخدام القطع بالبلازما CNC أو القطع بالليزر أو القطع باللهب أو غيرها من العمليات المناسبة. ويمكن حفر فتحات المسامير أو تثقيبها وفقًا للسماحات المطلوبة وسماكة الصفيحة.
يجب تشطيب الحواف عند الحاجة، كما يجب فحص الأبعاد قبل التجميع. وتُعد دقة مواضع الفتحات مهمة بوجه خاص في المنشآت التي يتم تثبيتها بالمسامير في الموقع.
اللحام داخل الورشة
عند لحام الصفيحة بكمرة أو عمود، يجب على فريق التصنيع التحكم في تحديد الموضع والملاءمة وتسلسل اللحام والمدخلات الحرارية والتشوه. وتدمج XTD Steel Structure إعداد تفاصيل الوصلات مع تصنيع فولاذي منضبط للمساعدة على الحفاظ على الدقة البعدية قبل تسليم المكونات إلى موقع المشروع.
التركيب في الموقع
أثناء التركيب، توضع العناصر الإنشائية في مواقعها وتثبت مؤقتًا قبل تنفيذ الوصلة النهائية. وتُركب المسامير وتُشد وفقًا للطريقة المحددة، بينما تُفحص محاذاة عنصر التدعيم وهندسة الوصلة قبل إزالة وسائل الدعم المؤقتة.
الفحص وضبط الجودة
يجب أن يشمل الفحص المواد والأبعاد والمسامير واللحامات والمحاذاة والحماية السطحية.
فحص المواد
- التحقق من درجة الفولاذ وشهادات المواد.
- التأكد من سماكة الصفيحة.
- فحص العيوب السطحية أو التآكل المفرط.
فحص الأبعاد
- التأكد من طول الصفيحة وعرضها.
- فحص مواضع فتحات المسامير والمسافات عن الحواف.
- التحقق من زاوية عنصر التدعيم ومحاذاة نقطة العمل.
- فحص الملاءمة مع الكمرات والأعمدة.
فحص المسامير
- التأكد من درجة المسامير وقطرها وعددها.
- فحص الحلقات واتجاه التركيب.
- التحقق من طريقة الشد المطلوبة.
- فحص أسطح التلامس عندما تكون مقاومة الانزلاق مطلوبة.
فحص اللحامات
- التحقق من حجم اللحامات وطولها.
- فحص التشققات والتآكل السفلي والمسامية وعدم اكتمال الانصهار.
- إجراء اختبارات إضافية عندما تتطلب مواصفات المشروع ذلك.
أخطاء التصميم والتفصيل الشائعة
يمكن أن تقلل عدة أخطاء متكررة من موثوقية وصلات التدعيم:
- اختيار سماكة الصفيحة من دون التحقق من الانبعاج تحت الضغط
- تجاهل اللامركزية بين المحاور المركزية للعناصر
- توفير مسافة غير كافية بين المسامير والحواف
- استخدام ترتيب مسامير غير فعال أو شديد الازدحام
- عدم توفير إمكانية الوصول لشد المسامير أو تنفيذ اللحام
- تجاهل التعارض مع الكسوات أو خدمات المبنى
- استخدام لحامات قصيرة جدًا أو ذات اتجاه غير مناسب
- زيادة صلابة صفيحة الربط بصورة مفرطة في إطار مدعم زلزاليًا
- عدم تنسيق رسومات الهندسة والتصنيع
- إهمال إمكانية الوصول لتطبيق الطلاءات ومناطق الاتصال المعرضة للتآكل
كيفية اختيار الوصلة المناسبة
يجب أن يبدأ اختيار الوصلة من المتطلبات الإنشائية الفعلية، لا من شكل قياسي للصفيحة منسوخ من مشروع آخر. ويجب على المصممين تحديد ما إذا كان عنصر التدعيم يتحمل الشد فقط أم الشد والضغط معًا، وتحديد الحمل الجانبي الحاكم، وتقييم هندسة الإطار الداعم.
كما يجب أن تعكس طريقة الاتصال النهائية إمكانات التصنيع وقيود النقل وتسلسل التركيب ومتطلبات الفحص والتعرض البيئي واحتياجات الصيانة المستقبلية.
يجب أن تحقق الوصلة المناسبة ما يأتي:
- توفير مقاومة كافية لقوة عنصر التدعيم المطلوبة
- الحفاظ على مسار حمل مباشر وواضح
- مقاومة الخضوع والكسر والانبعاج وفشل الوصلة
- السماح بالتصنيع والتركيب العمليين في الموقع
- توفير إمكانية وصول كافية للفحص والصيانة
- الامتثال لمتطلبات التصميم الإنشائي المعمول بها
الأسئلة الشائعة
ما الغرض من صفيحة الربط في الإطار المدعم؟
تنقل صفيحة الربط القوى المحورية من عنصر تدعيم قطري إلى كمرة أو عمود أو عقدة إنشائية. كما توفر مساحة كافية للمسامير أو اللحامات، وتساعد على توزيع القوى المركزة الناتجة من عنصر التدعيم على الإطار الرئيسي.
ما السماكة المطلوبة لصفيحة ربط التدعيم؟
تعتمد السماكة المطلوبة على قوة عنصر التدعيم ومقاومة الفولاذ وهندسة الصفيحة والطول غير المدعوم وترتيب المسامير أو اللحامات ومقاومة الشد والانبعاج تحت الضغط. ويجب تحديدها من خلال حسابات إنشائية خاصة بالمشروع.
هل يمكن تثبيت صفائح الربط بالمسامير واللحام؟
نعم. يتمثل أحد الحلول الشائعة في لحام الصفيحة بالإطار الرئيسي داخل ورشة التصنيع، ثم تثبيت عنصر التدعيم بالصفيحة باستخدام المسامير أثناء التركيب في الموقع.
ما الذي يسبب انبعاج صفيحة الربط؟
قد يحدث الانبعاج عندما تؤثر قوة ضغط عبر صفيحة رقيقة ذات بروز طويل غير مدعوم. ويمكن للتحميل اللامركزي، وضعف تقييد الحواف، وعدم ملاءمة هندسة الصفيحة أن تزيد من هذا الخطر.
هل تُستخدم صفائح الربط في المباني المقاومة للزلازل؟
نعم. تُستخدم على نطاق واسع في الإطارات المدعمة زلزاليًا، ولكن يجب أن تسمح هندستها ومقاومتها ومرونتها وخلوص الدوران بالسلوك الدوري المتوقع لعنصر التدعيم.
الخاتمة
تُعد وصلة تدعيم بصفيحة ربط مكونًا أساسيًا في نظام متكامل للتدعيم الإنشائي. فهي تنقل قوى الشد والضغط من عناصر التدعيم القطرية إلى الكمرات والأعمدة والعقد، مع دعم الاستقرار الجانبي للمبنى.
يعتمد الأداء الموثوق على التنسيق بين سماكة الصفيحة وهندستها ومحاذاة القوى وتصميم المسامير أو اللحامات ومقاومة الانبعاج ودقة التصنيع وجودة التركيب. ويساعد التعامل مع صفيحة الربط بوصفها جزءًا متكاملًا من مسار الحمل الإنشائي على منع الفشل الموضعي للوصلة وضمان أداء نظام التدعيم كما هو مقصود طوال العمر التشغيلي للمنشأ.
