Conception de Structure de Toiture en Acier : Facteurs Clés qui Affectent la Résistance, la Portée et la Sécurité

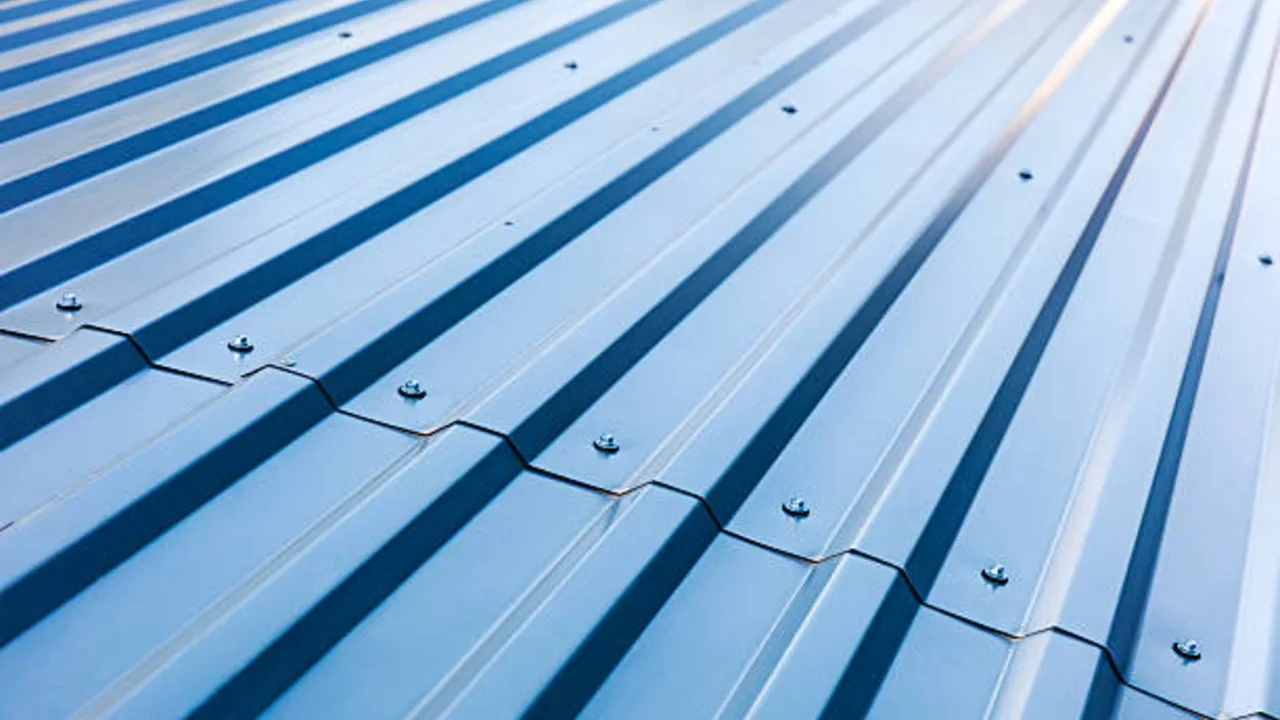

La conception de structure de toiture en acier affecte bien plus que la surface de la toiture. Dans les bâtiments industriels et commerciaux, la toiture doit résister aux charges gravitaires, au soulèvement dû au vent, à la pluie, à la neige lorsque cela s’applique, à l’accès de maintenance, aux équipements montés en toiture, aux services suspendus et à la flèche à long terme. Une toiture peut sembler être une simple couverture depuis l’extérieur, mais structurellement, elle est l’un des systèmes les plus importants du bâtiment.

Une toiture d’entrepôt doit protéger l’espace de stockage tout en permettant une hauteur intérieure libre pour les rayonnages et la circulation des chariots élévateurs. Une toiture d’usine peut devoir supporter des ventilateurs, des gaines, des chemins de câbles, des lanterneaux, des exutoires de fumée ou des plateformes de maintenance. Un hall commercial peut nécessiter de grandes portées, des zones de plafond propres, un drainage contrôlé et une performance fiable à long terme. Dans chaque cas, la conception de la toiture influence non seulement la sécurité, mais aussi la manière dont le bâtiment peut réellement être utilisé.

Un acier résistant seul ne garantit pas une toiture sûre. La portée, la pente, le drainage, le contreventement, l’espacement des pannes, le détail des connexions, la précision de fabrication et la séquence de montage influencent tous le résultat final. Une toiture peut être résistante au calcul, mais tout de même mal fonctionner si elle fléchit trop, draine mal, bloque les services ou devient difficile à installer en sécurité. Une bonne conception de toiture commence par comprendre comment les charges entrent dans la toiture, comment elles se déplacent dans la structure et comment le système reste stable pendant la construction comme pendant le service.

Ce que Signifie Réellement la Conception de Structure de Toiture en Acier

La conception de structure de toiture en acier est le processus d’ingénierie qui consiste à organiser et dimensionner le système porteur de la toiture afin que les charges se déplacent en sécurité depuis la surface de toiture vers les pannes, arbalétriers, fermes, contreventements, poteaux et fondations. Il ne s’agit pas seulement de sélectionner des sections en acier. Il s’agit de créer un système structurel complet capable de porter les charges, résister aux mouvements, soutenir les services du bâtiment et rester pratique à fabriquer et à monter.

En termes d’ingénierie plus larges, l’acier structurel est façonné et utilisé dans la construction porteuse pour les bâtiments, ponts, tours et autres structures d’ingénierie. Dans la conception de toiture, ces éléments en acier doivent être organisés avec une logique structurelle claire. Le système de toiture doit porter les charges verticales, résister au soulèvement, transférer les forces latérales, se coordonner avec le bardage et maintenir son aptitude au service pendant toute la durée de vie du bâtiment.

Une conception complète de toiture comprend généralement le calcul des charges, la planification des portées, le dimensionnement des éléments, la pente de toiture, l’espacement des pannes, le contrôle de la flèche, la logique de drainage, la disposition du contreventement, le détail des connexions, la méthode de fabrication, la stabilité au montage, la protection contre la corrosion et l’accès de maintenance. Si l’un de ces facteurs est ignoré, la toiture peut créer des problèmes même lorsque les principaux éléments en acier semblent suffisamment résistants.

La Différence Entre Couverture de Toiture et Structure de Toiture

La couverture de toiture et la structure de toiture sont étroitement liées, mais elles ne sont pas la même chose. Les tôles de toiture, panneaux, isolation, lanterneaux, gouttières et détails d’étanchéité appartiennent à l’enveloppe de toiture. Les arbalétriers, fermes, pannes, éléments de contreventement, boulons, plaques et assemblages soudés appartiennent au système structurel de toiture.

L’enveloppe protège le bâtiment contre les intempéries. La structure porte et transfère les forces. Les deux doivent être coordonnées. Par exemple, l’espacement des pannes affecte le support des panneaux de toiture. La pente de toiture affecte le drainage et le choix des tôles de toiture. Les lanterneaux et exutoires de fumée peuvent interrompre le contreventement ou la disposition des pannes. Si la couverture et la structure sont conçues séparément, le projet peut rencontrer des fuites, un mauvais alignement, une fixation défaillante ou une installation difficile sur site.

Pourquoi les Décisions de Conception Précoces Comptent

Les premières décisions concernant la toiture affectent le tonnage d’acier, la hauteur du bâtiment, la vitesse d’installation, le comportement du drainage, le dégagement intérieur et l’installation future d’équipements. Une portée plus large peut créer plus d’espace ouvert, mais elle peut aussi nécessiter des arbalétriers plus profonds, des fermes plus lourdes, des connexions plus résistantes et un équipement de levage plus grand. Une pente de toiture plus faible peut réduire la hauteur du bâtiment, mais elle peut augmenter le risque de drainage si l’intensité des pluies et la capacité des gouttières ne sont pas examinées.

Les bonnes décisions de conception doivent être prises avant le début de la fabrication. Une fois les éléments en acier coupés, percés, soudés, revêtus et livrés, les modifications tardives deviennent coûteuses. Cela est particulièrement vrai lorsque des équipements de toiture, panneaux solaires, unités HVAC ou services suspendus sont ajoutés après que la disposition structurelle a déjà été finalisée.

Charges Clés qui Façonnent la Conception de Structure de Toiture en Acier

La toiture doit être conçue pour les bonnes charges dès le départ. Si les hypothèses de charge sont incomplètes, la structure peut nécessiter un renforcement plus tard ou, pire, elle peut mal fonctionner pendant l’exploitation réelle. Les charges de toiture comprennent généralement les charges permanentes, les charges environnementales, les charges de maintenance et les charges spéciales d’équipement.

Charge Permanente et Poids du Système de Toiture

La charge permanente comprend le poids permanent du système de toiture. Cela peut inclure les arbalétriers en acier, les fermes, les pannes, les panneaux de toiture, l’isolation, les systèmes de plafond, les gouttières, les lanterneaux, les couches d’étanchéité, les matériaux de protection incendie et les accessoires fixes. Même lorsque les éléments individuels semblent légers, la surface totale de toiture peut rendre la charge combinée importante.

La charge permanente est généralement prévisible, mais elle doit tout de même être calculée avec soin. Un système de panneaux de toiture légers et une toiture avec isolation lourde, plafond suspendu ou ossature de toiture supplémentaire peuvent créer des demandes de charge très différentes. La structure doit être conçue pour l’assemblage réel de la toiture, et pas seulement pour un poids générique de toiture.

Charge d’Exploitation et Accès de Maintenance

La charge d’exploitation de toiture comprend les charges temporaires provenant des inspections, du nettoyage, des réparations, des travailleurs de maintenance, des outils et des itinéraires d’accès. Les toitures industrielles et commerciales nécessitent souvent un accès régulier pour les gouttières, équipements de ventilation, panneaux solaires, lanterneaux, exutoires de fumée ou systèmes de service montés en toiture.

Si l’accès de maintenance est ignoré, la toiture peut devenir dangereuse ou peu pratique à entretenir. Les passerelles, échelles d’accès, lignes de sécurité, trappes de toiture et zones de maintenance doivent être considérées tôt, en particulier sur les grandes toitures industrielles où les équipes de service peuvent devoir se déplacer sur de vastes surfaces de toiture.

Soulèvement dû au Vent et Pression Latérale

Le vent est l’une des forces les plus importantes dans la conception de toiture. Le vent peut pousser contre les murs, créer une succion sur les surfaces de toiture et produire des forces de soulèvement qui cherchent à arracher les panneaux de toiture et les éléments de support vers le haut. Les grands bâtiments industriels, les structures à égout élevé, les systèmes de toiture légers et les sites exposés sont particulièrement sensibles aux effets du vent.

La charge de vent n’affecte pas seulement les panneaux de toiture. Elle affecte aussi les pannes, les fixations, les arbalétriers, les contreventements, les poteaux, les connexions et les fondations. Si le chemin de charge du vent n’est pas clair, le bâtiment peut subir des dommages aux panneaux de toiture, un mouvement excessif, des contraintes dans les connexions ou des problèmes de contreventement.

Pluie, Neige et Risque de Stagnation d’Eau

La charge de pluie et le comportement du drainage sont des préoccupations pratiques de conception. Une forte pluie peut surcharger les gouttières, révéler des détails de drainage faibles et créer un risque de stagnation d’eau sur les zones de toiture à faible pente. La stagnation devient plus grave lorsque la flèche de la toiture permet à l’eau de s’accumuler au lieu de s’écouler.

Dans les régions froides, la charge de neige peut devenir un facteur majeur de conception. L’accumulation de neige peut augmenter les charges gravitaires et affecter la flèche de toiture. Même dans les régions sans neige, des évacuations bouchées, une pente insuffisante ou des gouttières sous-dimensionnées peuvent créer une surcharge locale. La pente de toiture, les points de drainage, les gouttières, les descentes d’eau, les zones de noue et l’accès de maintenance doivent être coordonnés comme partie intégrante de la conception structurelle, et non traités comme des détails ajoutés après coup.

Équipements et Services Suspendus

Les toitures industrielles et commerciales modernes supportent souvent plus que le bardage. Les unités HVAC, panneaux solaires, ventilateurs, gaines, chemins de câbles, tuyaux de protection incendie, éclairage, convoyeurs, plateformes de maintenance et équipements montés en toiture peuvent tous affecter la conception de la toiture.

Ces charges doivent être identifiées avant que la structure de toiture soit finalisée. Une charge concentrée d’équipement peut nécessiter un renforcement local. Un itinéraire de gaine suspendue peut affecter la coordination des pannes ou des fermes. Un plan de panneaux solaires peut modifier la demande de soulèvement et l’accès de maintenance. Si ces éléments sont ajoutés tard, le projet peut nécessiter un renforcement, une nouvelle conception ou une modification sur site.

Portée, Trame des Poteaux et Dégagement Intérieur

La portée est l’un des principaux moteurs de la conception de toiture. Les portées plus longues créent plus d’espace ouvert, mais elles augmentent souvent le poids de l’acier, la profondeur des éléments, la demande sur les connexions et les exigences de contrôle de la flèche. Les portées plus courtes peuvent réduire la taille des éléments, mais elles peuvent introduire des poteaux qui interfèrent avec le stockage, la production, la circulation ou l’aménagement commercial.

Avant de sélectionner un système de toiture détaillé, les équipes de projet doivent d’abord comprendre comment la structure de toiture en acier globale soutient la portée, le dégagement et la fonction du bâtiment. Une toiture ne doit pas être conçue seulement à partir de sa forme extérieure. Elle doit soutenir la manière dont le bâtiment fonctionne à l’intérieur.

Comment la Portée Affecte le Poids de l’Acier

Lorsque la portée augmente, les éléments de toiture nécessitent généralement plus de résistance et de rigidité. Cela peut nécessiter des arbalétriers plus profonds, des fermes plus lourdes, des plaques de connexion plus grandes, des boulons plus résistants ou des plans de levage plus complexes. La relation n’est pas toujours linéaire. Une petite augmentation de portée peut parfois créer une hausse notable du poids d’acier ou du coût de fabrication.

Les éléments plus longs peuvent aussi créer des difficultés de transport et de montage. Si une ferme ou un arbalétrier est trop long pour être expédié en une seule pièce, il peut nécessiter des connexions d’éclissage. Ces éclisses doivent être conçues pour le transfert des charges, la précision de fabrication et l’assemblage sur site.

Équilibrer Espace Ouvert et Économie Structurelle

La plus grande portée possible n’est pas toujours la meilleure solution. L’espace ouvert n’est précieux que lorsqu’il soutient la fonction du bâtiment. Un entrepôt peut avoir besoin d’une surface de plancher ouverte pour les rayonnages et les chariots élévateurs. Un atelier peut nécessiter des zones de machines et un espace de maintenance. Un hall commercial peut exiger des lignes de vue et une planification intérieure flexible.

Une bonne conception équilibre la surface de plancher utilisable, la disposition du stockage, le flux de production, l’efficacité de l’acier, la profondeur de toiture, les limites de fabrication et la praticité du montage. Parfois, une portée légèrement plus courte avec une trame de poteaux intelligente peut réduire le coût de l’acier sans nuire à l’exploitation du bâtiment.

Hauteur Libre pour Usage Industriel et Commercial

La hauteur intérieure libre doit être coordonnée avec le système de toiture. Les grues, systèmes de rayonnage, machines, gaines, éclairage, systèmes de plafond, véhicules et accès de service ont tous besoin d’espace. Un élément de toiture profond peut être structurellement efficace, mais opérationnellement gênant s’il réduit la hauteur utile ou entre en conflit avec les services.

Pour les usines et ateliers, le dégagement peut affecter l’installation d’équipements et les futurs changements de process. Pour les entrepôts, le dégagement peut déterminer la capacité de stockage. Pour les bâtiments commerciaux, il peut influencer la conception du plafond et l’expérience utilisateur. Cela fait de la hauteur libre une décision d’ingénierie et d’exploitation, et pas seulement une dimension architecturale.

Pente de Toiture, Drainage et Gestion de l’Eau

La pente de toiture est souvent abordée comme une question architecturale ou d’étanchéité, mais c’est aussi une décision structurelle. La pente affecte la géométrie des arbalétriers, la disposition des pannes, le choix des tôles de toiture, la vitesse d’évacuation de l’eau, les positions des gouttières, les zones de noue et les détails d’installation. Si la pente et le drainage ne sont pas coordonnés avec la structure, la toiture peut développer des problèmes de service à long terme.

Pourquoi la Pente de Toiture Est une Décision Structurelle

La pente de toiture influence la manière dont les charges et l’eau se déplacent sur la toiture. Une pente plus forte peut améliorer l’écoulement de l’eau, mais modifier la géométrie du cadre et les détails de bardage. Une pente plus faible peut réduire la hauteur du bâtiment, mais exiger une conception du drainage et un contrôle de la flèche plus attentifs.

L’espacement des pannes, le profil des panneaux de toiture, les détails de recouvrement, le support des gouttières et les pénétrations de toiture doivent tous répondre à la pente choisie. Dans les grandes toitures industrielles, même de petites erreurs de pente peuvent affecter de vastes zones.

Prévenir la Stagnation d’Eau et les Fuites

La stagnation d’eau se produit lorsque l’eau s’accumule sur une toiture au lieu de s’évacuer. Cela peut arriver à cause d’une faible pente, d’évacuations bouchées, de zones de toiture affaissées, d’une mauvaise planification des gouttières ou d’une flèche excessive. La stagnation augmente la charge et peut aggraver la flèche, créant un cycle qui peut endommager le système de toiture avec le temps.

Les fuites sont souvent attribuées uniquement aux panneaux de toiture ou au mastic, mais la disposition structurelle peut aussi y contribuer. Une mauvaise pente, des panneaux mal alignés, des ouvertures non supportées ou des éléments fléchis peuvent créer des conditions où les détails d’étanchéité échouent plus tôt que prévu.

Gouttières, Descentes d’Eau, Noues et Ouvertures de Toiture

Les éléments de drainage doivent être coordonnés avec l’ossature structurelle. Les gouttières ont besoin de support. Les descentes d’eau ont besoin d’emplacements clairs. Les noues ne doivent pas créer des zones difficiles à maintenir. Les ouvertures de toiture pour lanterneaux, évents, extraction de fumée, HVAC ou trappes d’accès ne doivent pas interrompre les pannes clés ou le contreventement sans détail approprié.

Lorsque le drainage et les ouvertures sont planifiés tard, la structure de toiture peut nécessiter des ajustements maladroits. Une coordination précoce aide à éviter les conflits entre la gestion de l’eau, la stabilité structurelle et les services du bâtiment.

Climat et Conditions Locales de Pluie

La conception de toiture doit répondre au climat local. Les fortes pluies, la pluie poussée par le vent, les conditions de neige, les mouvements dus à la température, l’humidité, le risque de corrosion et la réalité de maintenance influencent tous les choix de conception. Un système de toiture qui fonctionne bien dans un site intérieur sec peut nécessiter un drainage, un revêtement ou des détails différents dans un environnement côtier ou à fortes précipitations.

“`html id=”fr-part-2-steel-roof-structure-design”

Systèmes Courants de Toiture en Acier et Leurs Meilleures Applications

Différents bâtiments nécessitent différents systèmes de toiture. Un entrepôt simple, un atelier de production, un hall commercial et un terminal public peuvent tous utiliser l’acier, mais leur logique de conception de toiture peut être très différente. Le bon choix dépend de la portée, de la fonction du bâtiment, de la demande de charge, de la forme de la toiture, des limites de fabrication, de la méthode d’installation et de la maintenance à long terme.

Toitures à Portique

Les toitures à portique sont courantes dans les entrepôts, ateliers et bâtiments industriels de plain-pied. Elles utilisent des cadres répétés, généralement avec des poteaux et arbalétriers en acier, pour soutenir les charges de toiture et transférer les forces vers la fondation. Ce système est pratique lorsque le bâtiment nécessite un espace intérieur ouvert, un montage rapide et une répétition prévisible des travées.

Les principales préoccupations de conception sont la charge de vent, la hauteur d’égout, la pente de toiture, la disposition du contreventement, le comportement de la connexion de base et l’aptitude au service. Une toiture à portique peut sembler simple, mais sa performance dépend de la manière dont les arbalétriers, poteaux, renforts de jarret, contreventements, pannes et fondations travaillent ensemble.

Toitures à Fermes en Acier

Les toitures à fermes en acier sont utiles pour les portées plus longues, lorsque des poutres ou arbalétriers ordinaires deviendraient trop profonds ou trop lourds. Une ferme distribue les forces par des éléments triangulés, permettant une utilisation efficace de l’acier sur de larges surfaces de toiture. Cela rend les toitures à fermes adaptées aux halls, usines, espaces commerciaux et grands ateliers.

Cependant, les toitures à fermes nécessitent une planification attentive. Les connexions de nœuds, les emplacements d’éclissage, les longueurs d’éléments, les points de levage, les sections de transport et la stabilité temporaire doivent être examinés tôt. Une ferme peut être efficace au calcul, mais difficile sur site si les exigences de fabrication et de montage ne sont pas prises en compte.

Toitures en Structure Spatiale et Toitures à Grande Portée

Les toitures en structure spatiale sont souvent utilisées pour les terminaux, gares, halls d’exposition, bâtiments publics et géométries de toiture complexes. Elles distribuent les charges dans plusieurs directions à travers un réseau tridimensionnel d’éléments. Cela peut fournir une forte performance sur de grandes surfaces.

Le défi est la complexité. Le détail des nœuds, la précision de fabrication, le marquage des éléments, la séquence d’assemblage et le contrôle de l’installation deviennent très importants. Les systèmes de toiture à grande portée doivent être conçus avec la planification de la fabrication et du montage, et non traités comme des structures purement théoriques.

Systèmes de Toiture Hybrides

Certains bâtiments combinent plus d’un système de toiture. Un projet peut utiliser des portiques dans les zones industrielles répétées, des fermes au-dessus de zones de production plus larges et une ossature spéciale autour des zones d’équipement ou des entrées architecturales. Les systèmes hybrides peuvent être efficaces lorsque différentes zones du bâtiment ont des exigences différentes.

La clé est la clarté du chemin de charge. Chaque zone de toiture doit transférer les charges vers la structure principale sans créer de chemins de force peu clairs, de transitions faibles ou de détails de connexion difficiles.

Pannes, Contreventement et Éléments Secondaires

Les éléments secondaires de toiture peuvent sembler moins importants que les arbalétriers ou fermes principales, mais ils influencent fortement la performance réelle de la toiture. Les pannes, contreventements, éléments de rive, entretoises, clips et cadres d’ouverture aident le système de toiture à transférer les charges, soutenir les panneaux, résister au soulèvement dû au vent et rester aligné pendant la construction et le service.

Si les éléments secondaires sont traités comme des détails mineurs, la toiture peut développer des problèmes même lorsque le cadre principal est résistant. Un mauvais espacement des pannes peut affaiblir le support des tôles de toiture. Une mauvaise coordination du contreventement peut réduire la stabilité latérale. De mauvais détails d’ouverture peuvent créer des zones faibles autour des lanterneaux, évents ou pénétrations de services.

Espacement des Pannes et Support des Panneaux de Toiture

Les pannes soutiennent les panneaux de toiture et transfèrent les charges de toiture vers les arbalétriers, les fermes ou les poutres principales de toiture. Dans de nombreux bâtiments industriels, des pannes en C ou en Z sont utilisées parce qu’elles sont efficaces, légères et adaptées aux travées de toiture répétées. Leur espacement influence la portée des panneaux, la qualité de fixation, le support de l’isolation, l’alignement des tôles de toiture et la résistance au soulèvement dû au vent.

L’espacement des pannes doit être choisi selon le type de panneau de toiture, la demande de charge, le soulèvement dû au vent, l’épaisseur de l’isolation, l’accès de maintenance et la pente de toiture. Si les pannes sont trop espacées, les panneaux de toiture peuvent fléchir excessivement ou devenir difficiles à fixer correctement. Si les pannes sont trop rapprochées sans nécessité, la toiture peut devenir plus coûteuse sans ajouter de performance significative.

Contreventement de Toiture et Stabilité

Le contreventement de toiture stabilise le plan de toiture et aide à transférer les forces latérales à travers le bâtiment. La pression du vent, le soulèvement dû au vent, l’action sismique et le mouvement du cadre peuvent tous introduire des forces horizontales. Le contreventement donne à ces forces un chemin contrôlé vers les poteaux, le contreventement mural, les cadres rigides, les connexions de base et les fondations.

Le contreventement de toiture compte aussi pendant le montage. Une toiture achevée peut être stable après l’installation de tous les éléments, mais les cadres de toiture partiels peuvent être instables pendant la construction. Le contreventement temporaire, la séquence d’installation et la mise en place précoce du contreventement permanent doivent être planifiés avant le début des travaux sur site.

Coordination avec les Lanterneaux et Ouvertures de Toiture

Les lanterneaux, exutoires de fumée, trappes de toiture, ouvertures HVAC, extracteurs et pénétrations de services doivent être coordonnés avec les pannes et le contreventement. Une ouverture de toiture ne doit pas couper des éléments clés sans renforcement approprié. Un lanterneau ne doit pas supprimer la continuité du contreventement. Une pénétration de service ne doit pas créer une zone de panneau de toiture non supportée.

Lorsque les ouvertures sont ajoutées tard, le projet peut nécessiter des cadres locaux, des pannes supplémentaires, un contreventement révisé ou de nouveaux détails de connexion. Une coordination précoce garde la toiture plus sûre, plus propre et plus facile à construire.

Conception des Connexions et Transfert des Charges

La conception des connexions est l’une des parties cachées les plus importantes de la conception de structure de toiture en acier. Les arbalétriers, fermes, pannes, éléments de contreventement, poteaux et fondations ne fonctionnent correctement que lorsque leurs connexions transfèrent les forces comme prévu. Un élément résistant peut tout de même mal fonctionner si la connexion est faible, mal alignée, difficile à installer ou peu claire dans les plans d’atelier.

Pourquoi les Connexions Contrôlent la Performance Réelle de la Toiture

Les connexions contrôlent la manière dont les charges se déplacent entre les éléments. Une connexion d’arbalétrier peut transférer la flexion et le cisaillement. Un nœud de ferme peut transférer une force axiale entre les éléments d’âme et les membrures. Une connexion de panne peut résister à la charge gravitaire et au soulèvement dû au vent. Une connexion de contreventement peut transférer la force latérale à travers le plan de toiture.

Si la connexion n’est pas conçue pour la bonne force, le chemin de charge devient peu fiable. Cela peut créer une surcharge des boulons, une déformation des plaques, une fissuration des soudures, un mouvement excessif ou une difficulté d’installation. Une bonne conception de toiture doit considérer les connexions dès le début, et non après que les principaux éléments ont déjà été sélectionnés.

Connexions Boulonnées, Soudées et Éclissées

Les connexions boulonnées sont courantes parce qu’elles favorisent un assemblage plus rapide sur site et réduisent le soudage sur chantier. Cependant, le diamètre des boulons, l’alignement des trous, la distance au bord, l’épaisseur des plaques, l’accès pour le serrage et les tolérances de montage doivent être soigneusement examinés. Une connexion boulonnée qui semble simple sur les plans peut devenir difficile sur site si les travailleurs ne peuvent pas accéder aux boulons en sécurité.

Les connexions soudées peuvent être utilisées en fabrication en atelier ou dans certaines conditions de chantier. La qualité des soudures, les exigences d’inspection, la déformation thermique, la réparation du revêtement et l’accès comptent tous. Les connexions éclissées sont également importantes lorsque les arbalétriers, fermes ou poutres sont trop longs pour le transport. Les emplacements d’éclissage doivent être choisis selon la demande structurelle, la praticité de fabrication, les limites de transport et la séquence de levage.

Connexions de Faîtage, d’Égout et d’Appui

Les joints de faîtage, connexions d’égout, nœuds de ferme, sièges d’appui, clips de pannes et joints de contreventement affectent tous la performance. Les zones d’égout dans les portiques portent souvent des forces de flexion élevées. Les nœuds de ferme doivent transférer clairement les forces axiales. Les connexions d’appui doivent correspondre à la séquence de montage et permettre un alignement précis.

Ces détails influencent aussi la vitesse d’installation. Si les plaques de connexion ne sont pas claires, si les trous de boulons sont mal alignés ou si les positions d’éclissage sont gênantes, l’équipe de chantier peut rencontrer des retards, des modifications sur site ou des conditions temporaires dangereuses. Une bonne conception des connexions soutient à la fois la sécurité structurelle et la construction pratique.

Constructibilité et Inspection

La constructibilité doit faire partie du processus de conception. Les plans d’atelier doivent montrer clairement les repères des éléments, les dispositions de boulons, les dimensions des plaques, les détails de soudure, les positions d’éclissage et les notes de montage. Un assemblage d’essai peut être utile pour les fermes complexes, les structures spatiales, les toitures courbes ou les segments de toiture à grande portée.

Les points d’inspection doivent aussi être planifiés. Les soudures critiques, les boulons à haute résistance, les connexions de contreventement, les nœuds de ferme et les joints d’appui peuvent nécessiter des contrôles spéciaux. Une toiture facile à inspecter est généralement plus facile à maintenir et plus sûre à exploiter dans le temps.

Flèche, Vibration et Aptitude au Service

La résistance n’est pas la seule exigence dans la conception de toiture. Une toiture peut être suffisamment résistante pour éviter la rupture, mais se déplacer encore trop pour l’utilisation pratique du bâtiment. C’est pourquoi l’aptitude au service est une partie majeure de l’ingénierie de toiture, en particulier dans les bâtiments industriels et commerciaux à grande portée.

Pourquoi une Toiture Résistante Peut Tout de Même Mal Fonctionner

Une flèche excessive peut endommager les tôles de toiture, perturber l’isolation, ouvrir des points de fixation, désaligner les gouttières, créer une stagnation d’eau, déformer les plafonds ou affecter les services suspendus. Dans les bâtiments commerciaux, le mouvement visible de la toiture ou du plafond peut également réduire le confort des utilisateurs et endommager les finitions intérieures.

Dans les bâtiments industriels, la flèche peut affecter les équipements, les gaines, les chemins de câbles, les lanterneaux, les exutoires de fumée et les passerelles de maintenance. Une toiture techniquement résistante mais trop flexible peut créer des problèmes opérationnels continus.

Mouvement des Toitures à Grande Portée

Les grandes portées nécessitent un contrôle attentif de la flèche, car de petits mouvements peuvent devenir significatifs sur de vastes surfaces de toiture. Les fermes, longs arbalétriers, structures spatiales et toitures courbes en acier doivent être vérifiés non seulement pour la résistance, mais aussi pour le mouvement vertical, la stabilité latérale et la compatibilité avec les systèmes de bardage.

Les toitures à grande portée peuvent aussi porter des systèmes supplémentaires tels que des panneaux solaires, des systèmes de plafond, de l’éclairage, des gaines ou des plateformes de maintenance. Ces charges peuvent augmenter la flèche ou créer des mouvements locaux si elles ne sont pas incluses dans la conception originale.

Aptitude au Service pour les Opérations Industrielles

Les opérations industrielles dépendent souvent d’un comportement stable de la toiture. Les utilités suspendues doivent rester alignées. Les systèmes de ventilation ont besoin d’itinéraires clairs. Les lanterneaux et exutoires de fumée doivent rester étanches. Les équipements montés en toiture doivent rester supportés. Si la toiture bouge trop, ces systèmes peuvent nécessiter des ajustements ou réparations répétés.

Les vérifications d’aptitude au service aident à éviter ces problèmes en limitant le mouvement dans des conditions normales. Une bonne conception doit considérer comment la toiture se comporte chaque jour, et pas seulement dans les cas de charges extrêmes.

Facteurs de Fabrication et de Montage qui Affectent la Sécurité

Une conception de toiture n’est pas complète tant que la fabrication et le montage ne sont pas considérés. Les éléments de toiture en acier sont généralement fabriqués hors site, livrés au projet, levés en position, connectés, contreventés et alignés sur site. Toute faiblesse dans ce processus peut affecter la sécurité, la qualité et le calendrier.

Précision de Fabrication en Atelier

La fabrication en atelier comprend la découpe, le perçage, le soudage, la préparation de surface, le revêtement, le marquage et l’emballage. Chaque étape doit suivre les plans approuvés. Les composants de toiture se connectent souvent sur de longues portées, donc de petites erreurs de fabrication peuvent créer de grands problèmes sur site.

Une fabrication précise réduit les ajustements sur site, améliore la vitesse de montage et soutient le chemin de charge prévu. Les repères d’éléments, positions de trous, plaques d’éclissage, points de levage et exigences de revêtement doivent être clairs avant le début de la production.

Planification du Transport et du Levage

Les limites de transport peuvent affecter la longueur des éléments et la planification des éclissages. Les longs arbalétriers, segments de ferme, éléments courbes et grandes poutres de toiture peuvent devoir être divisés en sections transportables. Ces sections doivent ensuite être reconnectées sur site avec des éclisses correctement conçues.

La planification du levage est également critique. Les éléments de toiture ont besoin de points de levage sûrs, d’un accès de grue adapté, de supports temporaires si nécessaire et d’une séquence d’installation stable. Un élément qui est résistant dans sa position finale peut encore être vulnérable pendant le levage si la disposition de levage n’est pas examinée.

Stabilité Temporaire Pendant le Montage de la Toiture

Une toiture peut être stable après achèvement, mais instable pendant le montage partiel. C’est particulièrement vrai pour les fermes à grande portée, les portiques, les structures spatiales et les toitures dont le contreventement est installé tardivement. Un contreventement temporaire peut être nécessaire jusqu’à ce que le système de stabilité permanent soit complet.

La séquence de montage doit identifier quels éléments doivent être installés en premier, comment les cadres sont maintenus en position, quand le contreventement est ajouté et comment les travailleurs accèdent aux points de connexion en sécurité. Ignorer la stabilité temporaire peut créer un risque sérieux sur site, même si la conception finale est structurellement correcte.

Tolérances de Site et Coordination des Ancrages

La géométrie de la toiture dépend de conditions de site précises. Les positions des poteaux, les niveaux de base, l’alignement des boulons d’ancrage et l’aplomb des cadres influencent la manière dont les éléments de toiture s’assemblent. Si les poteaux sont hors position ou si les niveaux de base sont incohérents, les arbalétriers, fermes, pannes et contreventements peuvent ne pas s’aligner correctement.

Une bonne coordination entre les travaux de fondation et le montage de l’acier aide à éviter les retards. Les boulons d’ancrage, platines de base, niveaux de coulis, repères de poteaux et contrôles topographiques doivent être vérifiés avant le début du montage de la toiture.

Erreurs Courantes dans la Conception de Structure de Toiture en Acier

De nombreux problèmes de toiture proviennent d’une mauvaise coordination plutôt que d’un acier faible. Éviter les erreurs courantes dès le début peut réduire les coûts, améliorer la sécurité et protéger la performance du bâtiment à long terme.

Concevoir pour la Portée Avant de Comprendre la Fonction

L’espace ouvert n’est utile que lorsqu’il soutient la fonction du bâtiment. Une longue portée peut sembler attractive, mais elle peut augmenter le poids de l’acier, la complexité des connexions, les exigences de contrôle de la flèche et le coût de montage. La portée de toiture doit correspondre à la disposition du stockage, au flux de production, à l’accès aux équipements, à l’usage commercial et à la flexibilité future.

Ajouter les Équipements de Toiture Trop Tard

Les panneaux solaires, unités HVAC, ventilateurs, gaines, plateformes de maintenance, lanterneaux et systèmes de protection incendie peuvent tous affecter les charges et la coordination de la toiture. Si ces éléments sont ajoutés après la conception du cadre de toiture, le projet peut nécessiter un renforcement, des dispositions de pannes révisées, de nouveaux cadres de support ou une nouvelle conception des connexions.

Ignorer le Drainage Jusqu’après l’Ossature

Le drainage ne doit pas être laissé après la fixation de l’ossature structurelle. La pente de toiture, les lignes de noue, les emplacements des gouttières, les positions des descentes d’eau et les pénétrations de toiture doivent être planifiés avec la structure. Les décisions tardives de drainage peuvent créer une stagnation d’eau, des fuites, des gouttières surchargées ou des détails de toiture gênants.

Traiter le Contreventement Comme un Détail Secondaire

Le contreventement fait partie du système de stabilité. Il ne doit pas être placé au hasard après que les ouvertures de toiture, lanterneaux, évents et itinéraires de services ont déjà été décidés. Une mauvaise coordination du contreventement peut bloquer l’accès, interrompre les ouvertures, affaiblir le chemin de charge ou compliquer le montage.

Sous-Estimer le Détail des Connexions

Le détail des connexions affecte la sécurité, la fabrication, le montage et la performance à long terme. Des trous mal alignés, des plaques peu claires, un accès difficile aux boulons, de faibles détails de soudure et des éclisses mal placées peuvent causer des retards sur site et des problèmes de qualité. Les connexions doivent être conçues et vérifiées avec le même sérieux que les principaux éléments en acier.

Comment Évaluer la Conception de Structure de Toiture en Acier pour un Projet

Avant d’approuver la conception de structure de toiture en acier, les maîtres d’ouvrage, ingénieurs et entrepreneurs doivent évaluer la toiture comme un système complet. La meilleure conception de toiture n’est pas toujours l’option la plus légère, la plus large ou la plus rapide. C’est la conception qui équilibre résistance, portée, sécurité, drainage, praticité de construction et usage à long terme.

• Fonction du bâtiment : Confirmer si le projet est un entrepôt, une usine, un atelier, un hall commercial, une installation logistique ou un bâtiment public.
• Portée requise : Faire correspondre le système de toiture avec la disposition du stockage, le flux de production, les zones d’équipements et la planification intérieure.
• Pente de toiture et drainage : Examiner la pente, les gouttières, les descentes d’eau, les noues, les ouvertures de toiture et le risque de stagnation d’eau.
• Climat local : Considérer le vent, les précipitations, la neige lorsque cela s’applique, les mouvements thermiques, l’humidité et l’exposition à la corrosion.
• Charges de toiture : Inclure les panneaux de toiture, l’isolation, les plafonds, les charges de maintenance et les accessoires permanents.
• Équipements de toiture : Identifier tôt les panneaux solaires, unités HVAC, ventilateurs, évents, plateformes et futurs besoins d’équipements.
• Services suspendus : Coordonner les gaines, l’éclairage, les chemins de câbles, les tuyaux de protection incendie et les convoyeurs.
• Hauteur intérieure libre : Vérifier les grues, systèmes de rayonnage, machines, véhicules, plafonds et accès de service.
• Espacement des pannes : Faire correspondre les pannes avec le type de panneau de toiture, le soulèvement dû au vent, la fixation, l’isolation et les besoins de maintenance.
• Disposition du contreventement : S’assurer que le contreventement soutient la stabilité sans bloquer les ouvertures, services ou itinéraires d’accès.
• Détails de connexion : Examiner les connexions boulonnées, soudées, éclissées, de faîtage, d’égout, d’appui et de contreventement.
• Limites de fabrication : Considérer la longueur des éléments, le revêtement, l’assemblage d’essai, le marquage, l’emballage et le transport.
• Plan de levage : Examiner l’accès des grues, les points de levage, les supports temporaires et la séquence de chantier.
• Stabilité temporaire au montage : Confirmer comment la toiture reste stable avant que le système complet soit terminé.
• Modification future : Considérer une extension ultérieure, une installation solaire, de nouveaux équipements ou des changements de services.

Une bonne évaluation doit connecter l’ingénierie avec l’usage réel du bâtiment. Une toiture efficace au calcul mais difficile à fabriquer, drainer, inspecter ou maintenir peut ne pas être la meilleure solution. La conception de toiture la plus solide est celle qui fonctionne clairement du calcul à la construction puis à l’exploitation à long terme.

Conclusion : Une Bonne Conception de Toiture Commence par une Logique de Charge Claire

La conception de structure de toiture en acier affecte la résistance, la portée, la sécurité, le drainage, la maintenance et la performance du bâtiment à long terme. Une bonne toiture en acier n’est pas seulement résistante. Elle doit transférer les charges clairement, résister au vent et aux intempéries, contrôler la flèche, soutenir les services et rester constructible sur site.

Lorsque la conception de la toiture est planifiée tôt, tout le bâtiment en bénéficie. La structure devient plus facile à fabriquer, plus sûre à monter, plus simple à inspecter et plus fiable dans l’usage quotidien. En coordonnant les charges, la portée, la pente, le contreventement, les connexions, le drainage et la planification du montage dès le début, les équipes de projet peuvent créer un système de toiture sûr, pratique et prêt pour les futurs besoins du bâtiment.
