تصميم هيكل السقف الفولاذي: العوامل الرئيسية التي تؤثر في القوة والبحر والسلامة

يؤثر تصميم هيكل السقف الفولاذي في أكثر بكثير من سطح السقف. في المباني الصناعية والتجارية، يجب أن يقاوم السقف أحمال الجاذبية، والرفع الناتج عن الرياح، والمطر، والثلج حيثما ينطبق، ووصول الصيانة، والمعدات المثبتة على السقف، والخدمات المعلقة، والانحراف طويل الأمد. قد يبدو السقف من الخارج كغطاء بسيط، لكنه من الناحية الإنشائية أحد أهم أنظمة المبنى.

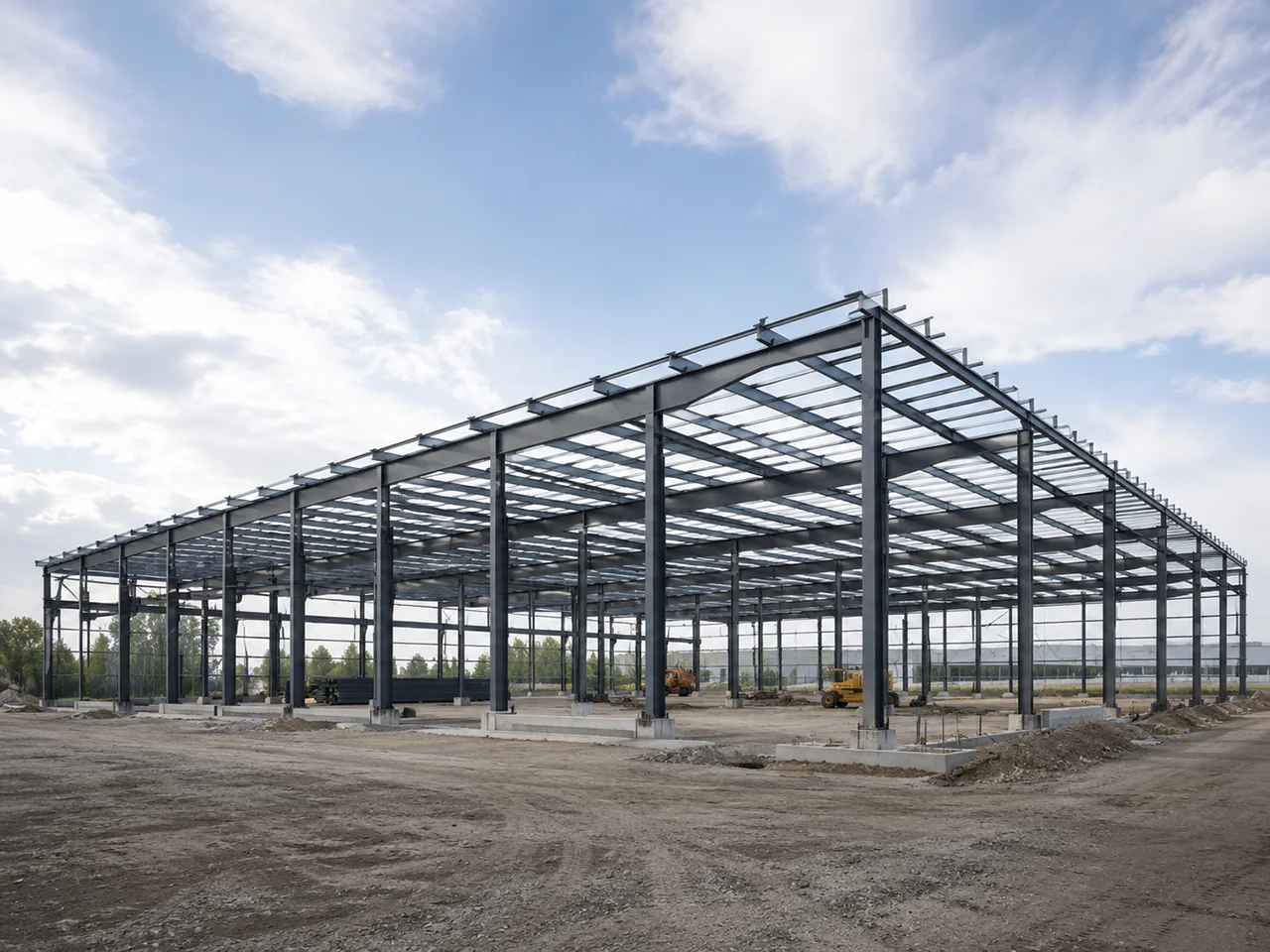

يجب أن يحمي سقف المستودع مساحة التخزين مع السماح بارتفاع داخلي صافٍ للرفوف وحركة الرافعات الشوكية. وقد يحتاج سقف المصنع إلى دعم مراوح التهوية، والقنوات، وحوامل الكابلات، والمناور، وفتحات تصريف الدخان، أو منصات الصيانة. وقد تحتاج القاعة التجارية إلى بحور واسعة، ومناطق سقف داخلي نظيفة، وتصريف مضبوط، وأداء موثوق طويل الأمد. في كل حالة، يؤثر تصميم السقف ليس فقط في السلامة، بل أيضًا في كيفية استخدام المبنى فعليًا.

الفولاذ القوي وحده لا يضمن سقفًا آمنًا. فالبحر، والميل، والتصريف، والتدعيم، وتباعد المدادات، وتفاصيل الوصلات، ودقة التصنيع، وتسلسل التركيب كلها تؤثر في النتيجة النهائية. قد يكون السقف قويًا في الحسابات، لكنه لا يزال يؤدي أداءً ضعيفًا إذا انحرف كثيرًا، أو صرّف المياه بشكل سيئ، أو حجب الخدمات، أو أصبح صعب التركيب بأمان. يبدأ التصميم الجيد للسقف بفهم كيفية دخول الأحمال إلى السقف، وكيف تنتقل عبر الهيكل، وكيف يظل النظام مستقرًا أثناء البناء وأثناء الخدمة.

ما الذي يعنيه تصميم هيكل السقف الفولاذي حقًا؟

إن تصميم هيكل السقف الفولاذي هو عملية هندسية لتنظيم وتحديد مقاسات نظام حمل السقف بحيث تنتقل الأحمال بأمان من سطح السقف إلى المدادات، والعوارض المائلة، والجمالونات، والتدعيمات، والأعمدة، والأساسات. لا يتعلق الأمر فقط باختيار المقاطع الفولاذية. بل يتعلق بإنشاء نظام إنشائي كامل يستطيع حمل الأحمال، ومقاومة الحركة، ودعم خدمات المبنى، والبقاء عمليًا في التصنيع والتركيب.

بالمعنى الهندسي الأوسع، يتم تشكيل الفولاذ الإنشائي واستخدامه في البناء الحامل للأحمال للمباني، والجسور، والأبراج، والهياكل الهندسية الأخرى. في تصميم الأسقف، يجب تنظيم هذه الأعضاء الفولاذية بمنطق إنشائي واضح. يجب أن يحمل نظام السقف الأحمال الرأسية، ويقاوم الرفع، وينقل القوى الجانبية، ويتناسق مع التكسية، ويحافظ على قابلية الخدمة طوال عمر المبنى.

عادةً ما يشمل تصميم السقف الكامل حساب الأحمال، وتخطيط البحور، وتحديد مقاسات الأعضاء، وميل السقف، وتباعد المدادات، والتحكم في الانحراف، ومنطق التصريف، وتخطيط التدعيم، وتفاصيل الوصلات، وطريقة التصنيع، وثبات التركيب، والحماية من التآكل، ووصول الصيانة. إذا تم تجاهل أحد هذه العوامل، فقد يخلق السقف مشكلات حتى عندما تبدو الأعضاء الفولاذية الرئيسية قوية بما يكفي.

الفرق بين غطاء السقف وهيكل السقف

غطاء السقف وهيكل السقف مرتبطان بشكل وثيق، لكنهما ليسا الشيء نفسه. صفائح السقف، والألواح، والعزل، والمناور، والمزاريب، وتفاصيل العزل المائي تنتمي إلى غلاف السقف. أما العوارض المائلة، والجمالونات، والمدادات، وأعضاء التدعيم، والمسامير، والألواح، والوصلات الملحومة فتنتمي إلى النظام الإنشائي للسقف.

يحمي الغلاف المبنى من الطقس. أما الهيكل فيحمل القوى وينقلها. ويجب أن يتناسق الاثنان. على سبيل المثال، يؤثر تباعد المدادات في دعم ألواح السقف. ويؤثر ميل السقف في التصريف واختيار صفائح السقف. وقد تقطع المناور وفتحات تصريف الدخان التدعيم أو تخطيط المدادات. إذا تم تصميم الغطاء والهيكل بشكل منفصل، فقد يواجه المشروع تسربًا، أو سوء محاذاة، أو تثبيتًا ضعيفًا، أو صعوبة في التركيب بالموقع.

لماذا تهم قرارات التصميم المبكرة

تؤثر قرارات السقف المبكرة في كمية الفولاذ، وارتفاع المبنى، وسرعة التركيب، وسلوك التصريف، والخلوص الداخلي، وتركيب المعدات المستقبلية. قد يخلق البحر الأوسع مساحة مفتوحة أكبر، لكنه قد يتطلب أيضًا عوارض مائلة أعمق، وجمالونات أثقل، ووصلات أقوى، ومعدات رفع أكبر. وقد يقلل ميل السقف الأقل ارتفاع المبنى، لكنه قد يزيد خطر التصريف إذا لم تتم مراجعة شدة الأمطار وسعة المزاريب.

يجب اتخاذ قرارات التصميم الجيدة قبل بدء التصنيع. فبمجرد قطع الأعضاء الفولاذية، وثقبها، ولحامها، وطلائها، وتسليمها، تصبح التغييرات المتأخرة مكلفة. وهذا ينطبق بشكل خاص عندما تتم إضافة معدات السقف، أو الألواح الشمسية، أو وحدات HVAC، أو الخدمات المعلقة بعد الانتهاء من التخطيط الإنشائي بالفعل.

الأحمال الرئيسية التي تشكل تصميم هيكل السقف الفولاذي

يجب تصميم السقف وفق الأحمال الصحيحة منذ البداية. إذا كانت افتراضات الأحمال غير مكتملة، فقد يحتاج الهيكل إلى تقوية لاحقًا، أو الأسوأ من ذلك، قد يؤدي أداءً ضعيفًا أثناء التشغيل الحقيقي. عادةً ما تشمل أحمال السقف الأحمال الدائمة، والأحمال البيئية، وأحمال الصيانة، وأحمال المعدات الخاصة.

الحمل الميت ووزن نظام السقف

يشمل الحمل الميت الوزن الدائم لنظام السقف. وقد يشمل ذلك العوارض المائلة الفولاذية، والجمالونات، والمدادات، وألواح السقف، والعزل، وأنظمة السقف الداخلي، والمزاريب، والمناور، وطبقات العزل المائي، ومواد الحماية من الحريق، والملحقات الثابتة. حتى عندما تبدو العناصر الفردية خفيفة، يمكن لمساحة السقف الكلية أن تجعل الحمل المشترك كبيرًا.

عادةً ما يكون الحمل الميت قابلًا للتنبؤ، لكنه لا يزال يجب أن يُحسب بعناية. قد يخلق نظام ألواح سقف خفيف وسقف يحتوي على عزل ثقيل، أو سقف داخلي معلق، أو تأطير سقف إضافي، متطلبات أحمال مختلفة جدًا. يجب تصميم الهيكل وفق تجميع السقف الفعلي، وليس فقط وفق وزن سقف عام.

الحمل الحي ووصول الصيانة

يشمل الحمل الحي للسقف الأحمال المؤقتة الناتجة عن الفحص، والتنظيف، والإصلاح، وعمال الصيانة، والأدوات، ومسارات الوصول. تحتاج الأسقف الصناعية والتجارية غالبًا إلى وصول منتظم للمزاريب، ومعدات التهوية، والألواح الشمسية، والمناور، وفتحات تصريف الدخان، أو أنظمة الخدمات المثبتة على السقف.

إذا تم تجاهل وصول الصيانة، فقد يصبح السقف غير آمن أو غير مريح للصيانة. يجب مراعاة الممرات، وسلالم الوصول، وخطوط السلامة، وفتحات السقف، ومناطق الصيانة مبكرًا، خاصة في الأسقف الصناعية الكبيرة حيث قد تحتاج فرق الخدمة إلى التحرك عبر مساحات سقف واسعة.

الرفع الناتج عن الرياح والضغط الجانبي

الرياح من أهم القوى في تصميم السقف. قد تدفع الرياح الجدران، وتخلق شفطًا على أسطح السقف، وتنتج قوى رفع تحاول جذب ألواح السقف والأعضاء الداعمة إلى الأعلى. المباني الصناعية الكبيرة، والهياكل ذات الحواف العالية، وأنظمة السقف الخفيفة، والمواقع المكشوفة تكون حساسة بشكل خاص لتأثيرات الرياح.

لا يؤثر حمل الرياح في ألواح السقف فقط. بل يؤثر أيضًا في المدادات، والمثبتات، والعوارض المائلة، والتدعيمات، والأعمدة، والوصلات، والأساسات. إذا لم يكن مسار حمل الرياح واضحًا، فقد يتعرض المبنى لتلف ألواح السقف، أو حركة مفرطة، أو إجهاد في الوصلات، أو مشكلات في التدعيم.

المطر، والثلج، وخطر تجمع المياه

حمل المطر وسلوك التصريف من اعتبارات التصميم العملية. يمكن للأمطار الغزيرة أن تُحمّل المزاريب فوق طاقتها، وتكشف تفاصيل تصريف ضعيفة، وتخلق خطر تجمع المياه في مناطق السقف منخفضة الميل. يصبح تجمع المياه أكثر خطورة عندما يسمح انحراف السقف بتراكم الماء بدلًا من تصريفه بعيدًا.

في المناطق الباردة، قد يصبح حمل الثلج عامل تصميم رئيسيًا. يمكن لتراكم الثلج أن يزيد أحمال الجاذبية ويؤثر في انحراف السقف. وحتى في المناطق التي لا يوجد فيها ثلج، يمكن للمصارف المسدودة، أو الميل الضعيف، أو المزاريب ذات السعة غير الكافية أن تخلق حملًا زائدًا موضعيًا. يجب تنسيق ميل السقف، ونقاط التصريف، والمزاريب، والمواسير النازلة، ومناطق الوديان، ووصول الصيانة كجزء من التصميم الإنشائي، وليس كأفكار لاحقة.

المعدات والخدمات المعلقة

غالبًا ما تدعم الأسقف الصناعية والتجارية الحديثة أكثر من التكسية. يمكن لوحدات HVAC، والألواح الشمسية، ومراوح التهوية، والقنوات، وحوامل الكابلات، وأنابيب الحماية من الحريق، والإضاءة، والناقلات، ومنصات الصيانة، والمعدات المثبتة على السقف أن تؤثر جميعها في تصميم السقف.

يجب تحديد هذه الأحمال قبل الانتهاء من هيكل السقف. قد يتطلب حمل معدات مركز تقوية موضعية. وقد يؤثر مسار قناة معلقة في تنسيق المدادات أو الجمالونات. وقد يغير مخطط الألواح الشمسية متطلبات الرفع ووصول الصيانة. إذا أُضيفت هذه العناصر متأخرًا، فقد يحتاج المشروع إلى تقوية، أو إعادة تصميم، أو تعديل ميداني.

البحر، وشبكة الأعمدة، والخلوص الداخلي

البحر هو أحد المحركات الرئيسية لتصميم السقف. البحور الأطول تخلق مساحة مفتوحة أكبر، لكنها غالبًا تزيد وزن الفولاذ، وعمق الأعضاء، ومتطلبات الوصلات، ومتطلبات التحكم في الانحراف. قد تقلل البحور الأقصر حجم الأعضاء، لكنها قد تُدخل أعمدة تتداخل مع التخزين، أو الإنتاج، أو الحركة، أو التخطيط التجاري.

قبل اختيار نظام سقف تفصيلي، يجب على فرق المشروع أولًا فهم كيف يدعم هيكل السقف الفولاذي العام البحر، والخلوص، ووظيفة المبنى. لا يجب تصميم السقف فقط من شكله الخارجي. بل يجب أن يدعم طريقة عمل المبنى من الداخل.

كيف يؤثر البحر في وزن الفولاذ

كلما زاد البحر، احتاجت أعضاء السقف عادةً إلى قوة وصلابة أكبر. وقد يتطلب ذلك عوارض مائلة أعمق، أو جمالونات أثقل، أو ألواح وصل أكبر، أو مسامير أقوى، أو خطط رفع أكثر تعقيدًا. العلاقة ليست دائمًا خطية. ففي بعض الأحيان، يمكن لزيادة صغيرة في البحر أن تخلق زيادة ملحوظة في وزن الفولاذ أو تكلفة التصنيع.

يمكن للأعضاء الأطول أيضًا أن تخلق تحديات في النقل والتركيب. إذا كان الجمالون أو العارضة المائلة طويلًا جدًا بحيث لا يمكن شحنه كقطعة واحدة، فقد يحتاج إلى وصلات تقطيع. ويجب تصميم هذه الوصلات لنقل الأحمال، ودقة التصنيع، والتجميع في الموقع.

موازنة المساحة المفتوحة والاقتصاد الإنشائي

ليس أكبر بحر ممكن هو الحل الأفضل دائمًا. تكون المساحة المفتوحة ذات قيمة فقط عندما تدعم وظيفة المبنى. قد يحتاج المستودع إلى مساحة أرضية مفتوحة للرفوف والرافعات الشوكية. وقد تحتاج الورشة إلى مناطق آلات ومساحة صيانة. وقد تحتاج القاعة التجارية إلى خطوط رؤية وتخطيط داخلي مرن.

يوازن التصميم الجيد بين مساحة الأرضية القابلة للاستخدام، وتخطيط التخزين، وتدفق الإنتاج، وكفاءة الفولاذ، وعمق السقف، وحدود التصنيع، وعملية التركيب. أحيانًا يمكن لبحر أقصر قليلًا مع شبكة أعمدة ذكية أن يقلل تكلفة الفولاذ دون الإضرار بتشغيل المبنى.

الخلوص الصافي للاستخدام الصناعي والتجاري

يجب تنسيق الخلوص الداخلي مع نظام السقف. تحتاج الرافعات، وأنظمة الرفوف، والآلات، والقنوات، والإضاءة، وأنظمة السقف الداخلي، والمركبات، ووصول الخدمات إلى مساحة. قد يكون عضو السقف العميق فعالًا إنشائيًا، لكنه غير مريح تشغيليًا إذا قلل الارتفاع القابل للاستخدام أو تعارض مع الخدمات.

بالنسبة للمصانع والورش، قد يؤثر الخلوص في تركيب المعدات والتغييرات المستقبلية في العمليات. وبالنسبة للمستودعات، قد يحدد الخلوص سعة التخزين. وبالنسبة للمباني التجارية، قد يؤثر في تصميم السقف الداخلي وتجربة المستخدم. لذلك يصبح الخلوص الصافي قرارًا هندسيًا وتشغيليًا، وليس مجرد بُعد معماري.

ميل السقف، والتصريف، وإدارة المياه

غالبًا ما يُناقش ميل السقف كمسألة معمارية أو عزل مائي، لكنه أيضًا قرار إنشائي. يؤثر الميل في هندسة العوارض المائلة، وتخطيط المدادات، واختيار صفائح السقف، وسرعة التصريف، ومواقع المزاريب، ومناطق الوديان، وتفاصيل التركيب. إذا لم يتم تنسيق الميل والتصريف مع الهيكل، فقد يطور السقف مشكلات خدمة طويلة الأمد.

لماذا يُعد ميل السقف قرارًا إنشائيًا

يؤثر ميل السقف في كيفية انتقال الأحمال والمياه عبر السقف. قد يحسن الميل الأكثر انحدارًا جريان المياه، لكنه يغير هندسة الإطار وتفاصيل التكسية. وقد يقلل الميل الأقل ارتفاع المبنى، لكنه يتطلب تصميم تصريف وتحكمًا في الانحراف بعناية أكبر.

يجب أن يستجيب تباعد المدادات، وملف ألواح السقف، وتفاصيل التراكب، ودعم المزاريب، واختراقات السقف للميل المختار. في الأسقف الصناعية الكبيرة، حتى أخطاء الميل الصغيرة يمكن أن تؤثر في مساحات واسعة.

منع تجمع المياه والتسرب

يحدث تجمع المياه عندما يتجمع الماء فوق السقف بدلًا من تصريفه. يمكن أن يحدث ذلك بسبب انخفاض الميل، أو انسداد المصارف، أو هبوط مناطق السقف، أو سوء تخطيط المزاريب، أو الانحراف المفرط. يزيد تجمع المياه الحمل وقد يزيد الانحراف سوءًا، مما يخلق دورة يمكن أن تضر نظام السقف بمرور الوقت.

غالبًا ما يُلام التسرب على ألواح السقف أو مادة الختم فقط، لكن التخطيط الإنشائي يمكن أن يساهم أيضًا. قد يخلق الميل الضعيف، أو الألواح غير المتحاذية، أو الفتحات غير المدعومة، أو الأعضاء المنحرفة ظروفًا تفشل فيها تفاصيل العزل المائي أسرع من المتوقع.

المزاريب، والمواسير النازلة، والوديان، وفتحات السقف

يجب تنسيق عناصر التصريف مع الإطار الإنشائي. تحتاج المزاريب إلى دعم. وتحتاج المواسير النازلة إلى مواقع واضحة. ويجب ألا تخلق الوديان مناطق صعبة الصيانة. يجب ألا تقطع فتحات السقف للمناور، أو فتحات التهوية، أو تصريف الدخان، أو HVAC، أو فتحات الوصول مدادات أو تدعيمات رئيسية دون تفاصيل مناسبة.

عندما يتم تخطيط التصريف والفتحات متأخرًا، قد يحتاج هيكل السقف إلى تعديلات غير مريحة. يساعد التنسيق المبكر على تجنب التعارض بين إدارة المياه، والثبات الإنشائي، وخدمات المبنى.

المناخ وظروف المطر المحلية

يجب أن يستجيب تصميم السقف للمناخ المحلي. تؤثر الأمطار الغزيرة، والأمطار المدفوعة بالرياح، وظروف الثلج، والحركة الحرارية، والرطوبة، وخطر التآكل، وواقع الصيانة في اختيارات التصميم. قد يحتاج نظام سقف يعمل جيدًا في موقع داخلي جاف إلى تصريف، أو طلاء، أو تفاصيل مختلفة في بيئة ساحلية أو عالية الأمطار.

“`html id=”ar-part-2-steel-roof-structure-design”

أنظمة الأسقف الفولاذية الشائعة وأفضل مواضع استخدامها

تتطلب المباني المختلفة أنظمة أسقف مختلفة. قد يستخدم مستودع بسيط، أو ورشة إنتاج، أو قاعة تجارية، أو محطة عامة الفولاذ جميعًا، لكن منطق تصميم السقف في كل منها قد يكون مختلفًا جدًا. يعتمد الاختيار الصحيح على البحر، ووظيفة المبنى، ومتطلبات الأحمال، وشكل السقف، وحدود التصنيع، وطريقة التركيب، والصيانة طويلة الأمد.

أسقف الإطارات البوابية

أسقف الإطارات البوابية شائعة في المستودعات، والورش، والمباني الصناعية ذات الطابق الواحد. تستخدم إطارات متكررة، عادةً مع أعمدة وعوارض مائلة فولاذية، لدعم أحمال السقف ونقل القوى نحو الأساس. هذا النظام عملي عندما يحتاج المبنى إلى مساحة داخلية مفتوحة، وتركيب سريع، وتكرار باكيات يمكن التنبؤ به.

تتمثل اعتبارات التصميم الرئيسية في حمل الرياح، وارتفاع الحافة، وميل السقف، وترتيب التدعيم، وسلوك وصلة القاعدة، وقابلية الخدمة. قد يبدو سقف الإطار البوابي بسيطًا، لكن أداءه يعتمد على كيفية عمل العوارض المائلة، والأعمدة، والتقويات، والتدعيمات، والمدادات، والأساسات معًا.

أسقف الجمالونات الفولاذية

تكون أسقف الجمالونات الفولاذية مفيدة للبحور الأطول، حيث تصبح الكمرات أو العوارض المائلة العادية عميقة جدًا أو ثقيلة جدًا. يوزع الجمالون القوى عبر أعضاء مثلثة، مما يسمح باستخدام فعال للفولاذ عبر مساحات سقف واسعة. وهذا يجعل أسقف الجمالونات مناسبة للقاعات، والمصانع، والمساحات التجارية، والورش الكبيرة.

ومع ذلك، تتطلب أسقف الجمالونات تخطيطًا دقيقًا. يجب مراجعة وصلات العقد، ومواقع الوصل، وأطوال الأعضاء، ونقاط الرفع، وأقسام النقل، والثبات المؤقت مبكرًا. قد يكون الجمالون فعالًا في الحسابات، لكنه صعب في الموقع إذا لم تؤخذ متطلبات التصنيع والتركيب في الاعتبار.

الأسقف ذات الهياكل الفراغية والأسقف واسعة البحر

غالبًا ما تُستخدم الأسقف ذات الهياكل الفراغية في المحطات، ومحطات النقل، وقاعات المعارض، والمباني العامة، وهندسة الأسقف المعقدة. فهي توزع الأحمال في اتجاهات متعددة من خلال شبكة ثلاثية الأبعاد من الأعضاء. ويمكن أن يوفر ذلك أداءً قويًا على مساحات كبيرة.

يكمن التحدي في التعقيد. تصبح تفاصيل العقد، ودقة التصنيع، ووضع علامات الأعضاء، وتسلسل التجميع، والتحكم في التركيب أمورًا مهمة جدًا. يجب تصميم أنظمة الأسقف واسعة البحر مع تخطيط التصنيع والتركيب، لا التعامل معها كهياكل نظرية فقط.

أنظمة الأسقف الهجينة

تجمع بعض المباني بين أكثر من نظام سقف واحد. قد يستخدم المشروع إطارات بوابية في المناطق الصناعية المتكررة، وجمالونات فوق مناطق الإنتاج الأوسع، وتأطيرًا خاصًا حول مناطق المعدات أو المداخل المعمارية. يمكن أن تكون الأنظمة الهجينة فعالة عندما تكون لمناطق المبنى المختلفة متطلبات مختلفة.

المفتاح هو وضوح مسار الحمل. يجب أن تنقل كل منطقة سقف الأحمال إلى الهيكل الرئيسي دون إنشاء مسارات قوى غير واضحة، أو انتقالات ضعيفة، أو تفاصيل وصلات صعبة.

المدادات، والتدعيم، والأعضاء الثانوية

قد تبدو أعضاء السقف الثانوية أقل أهمية من العوارض المائلة أو الجمالونات الرئيسية، لكنها تؤثر بقوة في الأداء الحقيقي للسقف. تساعد المدادات، والتدعيمات، وأعضاء الحواف، والروابط، والمشابك، وإطارات الفتحات نظام السقف على نقل الأحمال، ودعم الألواح، ومقاومة الرفع الناتج عن الرياح، والبقاء متحاذيًا أثناء البناء والخدمة.

إذا تم التعامل مع الأعضاء الثانوية كتفاصيل بسيطة، فقد يطور السقف مشكلات حتى عندما يكون الإطار الرئيسي قويًا. يمكن لتباعد المدادات الضعيف أن يضعف دعم صفائح السقف. ويمكن لسوء تنسيق التدعيم أن يقلل الثبات الجانبي. ويمكن لتفاصيل الفتحات الضعيفة أن تخلق مناطق ضعيفة حول المناور، أو الفتحات، أو اختراقات الخدمات.

تباعد المدادات ودعم ألواح السقف

تدعم المدادات ألواح السقف وتنقل أحمال السقف إلى العوارض المائلة، أو الجمالونات، أو كمرات السقف الرئيسية. في العديد من المباني الصناعية، تُستخدم مدادات C أو Z لأنها فعالة، وخفيفة، ومناسبة لباكيات السقف المتكررة. يؤثر تباعدها في بحر اللوح، وجودة التثبيت، ودعم العزل، ومحاذاة صفائح السقف، ومقاومة الرفع الناتج عن الرياح.

يجب اختيار تباعد المدادات وفق نوع ألواح السقف، ومتطلبات الحمل، والرفع الناتج عن الرياح، وسماكة العزل، ووصول الصيانة، وميل السقف. إذا كانت المدادات متباعدة جدًا، فقد تنحرف ألواح السقف بشكل مفرط أو تصبح صعبة التثبيت بشكل صحيح. وإذا كانت المدادات متقاربة جدًا دون حاجة، فقد يصبح السقف أكثر تكلفة دون إضافة أداء ذي معنى.

تدعيم السقف والثبات

يثبت تدعيم السقف مستوى السقف ويساعد على نقل القوى الجانبية عبر المبنى. يمكن لضغط الرياح، والرفع الناتج عن الرياح، والفعل الزلزالي، وحركة الإطار أن تُدخل جميعها قوى أفقية. يمنح التدعيم هذه القوى مسارًا مضبوطًا نحو الأعمدة، وتدعيم الجدران، والإطارات الصلبة، ووصلات القاعدة، والأساسات.

يهم تدعيم السقف أيضًا أثناء التركيب. قد يكون السقف المكتمل مستقرًا بعد تركيب جميع الأعضاء، لكن إطارات السقف الجزئية قد تكون غير مستقرة أثناء البناء. يجب تخطيط التدعيم المؤقت، وتسلسل التركيب، والوضع المبكر للتدعيم الدائم قبل بدء العمل في الموقع.

التنسيق مع المناور وفتحات السقف

يجب تنسيق المناور، وفتحات تصريف الدخان، وفتحات الوصول إلى السقف، وفتحات HVAC، ومراوح العادم، واختراقات الخدمات مع المدادات والتدعيمات. لا يجب أن تقطع فتحة السقف أعضاء رئيسية دون تقوية مناسبة. ولا يجب أن تزيل المنورة استمرارية التدعيم. ولا يجب أن يخلق اختراق الخدمة منطقة ألواح سقف غير مدعومة.

عندما تُضاف الفتحات متأخرًا، قد يحتاج المشروع إلى إطارات موضعية، أو مدادات إضافية، أو تدعيم معدل، أو تفاصيل وصلات جديدة. يحافظ التنسيق المبكر على السقف أكثر أمانًا ونظافة وأسهل في البناء.

تصميم الوصلات ونقل الأحمال

تصميم الوصلات هو أحد أهم الأجزاء الخفية في تصميم هيكل السقف الفولاذي. لا تعمل العوارض المائلة، والجمالونات، والمدادات، وأعضاء التدعيم، والأعمدة، والأساسات بشكل صحيح إلا عندما تنقل وصلاتها القوى كما هو مقصود. قد يؤدي عضو قوي أداءً ضعيفًا إذا كانت الوصلة ضعيفة، أو غير محاذية، أو صعبة التركيب، أو غير واضحة في رسومات الورشة.

لماذا تتحكم الوصلات في الأداء الحقيقي للسقف

تتحكم الوصلات في كيفية انتقال الأحمال بين الأعضاء. قد تنقل وصلة العارضة المائلة الانحناء والقص. وقد تنقل عقدة الجمالون القوة المحورية بين أعضاء الويب والأحزمة. وقد تقاوم وصلة المدادة حمل الجاذبية والرفع الناتج عن الرياح. وقد تنقل وصلة التدعيم القوة الجانبية عبر مستوى السقف.

إذا لم تكن الوصلة مصممة للقوة الصحيحة، يصبح مسار الحمل غير موثوق. يمكن أن يخلق ذلك إجهادًا زائدًا في المسامير، أو تشوهًا في الألواح، أو تشققًا في اللحام، أو حركة مفرطة، أو صعوبة في التركيب. يجب أن يأخذ التصميم الجيد للسقف الوصلات في الاعتبار من البداية، وليس بعد اختيار الأعضاء الرئيسية بالفعل.

الوصلات المثبتة بالمسامير، والملحومة، والمقسمة

الوصلات المثبتة بالمسامير شائعة لأنها تدعم تجميعًا أسرع في الموقع وتقلل اللحام الميداني. ومع ذلك، يجب مراجعة قطر المسامير، ومحاذاة الثقوب، ومسافة الحافة، وسماكة اللوح، والوصول إلى الشد، وتفاوت التركيب بعناية. قد تصبح الوصلة المثبتة بالمسامير التي تبدو بسيطة في الرسومات صعبة في الموقع إذا لم يتمكن العمال من الوصول إلى المسامير بأمان.

يمكن استخدام الوصلات الملحومة في التصنيع داخل الورشة أو في ظروف ميدانية مختارة. تهم جودة اللحام، ومتطلبات الفحص، والتشوه الحراري، وإصلاح الطلاء، والوصول. كما تكون الوصلات المقسمة مهمة عندما تكون العوارض المائلة، أو الجمالونات، أو الكمرات طويلة جدًا للنقل. يجب اختيار مواقع الوصل وفق الطلب الإنشائي، وعملية التصنيع، وحدود النقل، وتسلسل الرفع.

وصلات القمة، والحافة، والدعم

تؤثر وصلات قمة السقف، ووصلات الحافة، وعقد الجمالون، ومقاعد الدعم، ومشابك المدادات، ووصلات التدعيم جميعها في الأداء. غالبًا ما تحمل مناطق الحافة في الإطارات البوابية قوى انحناء عالية. ويجب أن تنقل عقد الجمالون القوى المحورية بوضوح. ويجب أن تناسب وصلات الدعم تسلسل التركيب وتسمح بمحاذاة دقيقة.

تؤثر هذه التفاصيل أيضًا في سرعة التركيب. إذا كانت ألواح الوصل غير واضحة، أو كانت ثقوب المسامير غير متحاذية، أو كانت مواضع الوصل غير مريحة، فقد يواجه فريق الموقع تأخيرات، أو تعديلات ميدانية، أو ظروفًا مؤقتة غير آمنة. يدعم تصميم الوصلات الجيد السلامة الإنشائية والبناء العملي معًا.

قابلية التنفيذ والفحص

يجب أن تكون قابلية التنفيذ جزءًا من عملية التصميم. يجب أن تُظهر رسومات الورشة علامات الأعضاء، وتخطيطات المسامير، وأبعاد الألواح، وتفاصيل اللحام، ومواقع الوصل، وملاحظات التركيب بوضوح. قد يكون التجميع التجريبي مفيدًا للجمالونات المعقدة، والهياكل الفراغية، والأسقف المنحنية، أو أجزاء الأسقف واسعة البحر.

يجب أيضًا تخطيط نقاط الفحص. قد تحتاج اللحامات الحرجة، والمسامير عالية المقاومة، ووصلات التدعيم، وعقد الجمالون، ووصلات الدعم إلى فحص خاص. السقف السهل الفحص يكون عادةً أسهل في الصيانة وأكثر أمانًا في التشغيل بمرور الوقت.

الانحراف، والاهتزاز، وقابلية الخدمة

القوة ليست المتطلب الوحيد في تصميم السقف. قد يكون السقف قويًا بما يكفي لتجنب الفشل، لكنه لا يزال يتحرك أكثر من اللازم للاستخدام العملي للمبنى. لهذا السبب تُعد قابلية الخدمة جزءًا رئيسيًا من هندسة السقف، خاصة في المباني الصناعية والتجارية واسعة البحر.

لماذا قد يؤدي السقف القوي أداءً ضعيفًا

يمكن للانحراف المفرط أن يتلف صفائح السقف، أو يزعج العزل، أو يفتح نقاط التثبيت، أو يسبب سوء محاذاة المزاريب، أو يخلق تجمعًا للمياه، أو يشوه الأسقف الداخلية، أو يؤثر في الخدمات المعلقة. في المباني التجارية، قد تقلل حركة السقف أو السقف الداخلي المرئية من راحة المستخدم وتضر التشطيبات الداخلية أيضًا.

في المباني الصناعية، قد يؤثر الانحراف في المعدات، والقنوات، وحوامل الكابلات، والمناور، وفتحات تصريف الدخان، وممرات الصيانة. قد يخلق السقف القوي تقنيًا لكنه مرن جدًا مشكلات تشغيلية مستمرة.

حركة الأسقف واسعة البحر

تتطلب البحور الكبيرة تحكمًا دقيقًا في الانحراف لأن الحركات الصغيرة قد تصبح كبيرة على مساحات سقف واسعة. يجب فحص الجمالونات، والعوارض المائلة الطويلة، والهياكل الفراغية، والأسقف الفولاذية المنحنية ليس فقط من حيث القوة، بل أيضًا من حيث الحركة الرأسية، والثبات الجانبي، والتوافق مع أنظمة التكسية.

قد تحمل الأسقف واسعة البحر أيضًا أنظمة إضافية مثل الألواح الشمسية، وأنظمة السقف الداخلي، والإضاءة، والقنوات، أو منصات الصيانة. يمكن لهذه الأحمال أن تزيد الانحراف أو تخلق حركة موضعية إذا لم يتم تضمينها في التصميم الأصلي.

قابلية الخدمة للعمليات الصناعية

تعتمد العمليات الصناعية غالبًا على سلوك سقف مستقر. يجب أن تبقى المرافق المعلقة متحاذية. وتحتاج أنظمة التهوية إلى مسارات واضحة. ويجب أن تبقى المناور وفتحات تصريف الدخان مانعة للتسرب. ويجب أن تبقى المعدات المثبتة على السقف مدعومة. إذا تحرك السقف كثيرًا، فقد تحتاج هذه الأنظمة إلى تعديل أو إصلاح متكرر.

تساعد فحوصات قابلية الخدمة على تجنب هذه المشكلات من خلال الحد من الحركة تحت الظروف العادية. يجب أن يأخذ التصميم الجيد في الاعتبار كيفية تصرف السقف يوميًا، وليس فقط أثناء حالات الأحمال القصوى.

عوامل التصنيع والتركيب التي تؤثر في السلامة

لا يكتمل تصميم السقف حتى يتم أخذ التصنيع والتركيب في الاعتبار. عادةً ما تُصنع أعضاء السقف الفولاذية خارج الموقع، ثم تُسلّم إلى المشروع، وتُرفع إلى موضعها، وتُوصل، وتُدعم، وتُحاذى في الموقع. أي ضعف في هذه العملية يمكن أن يؤثر في السلامة، والجودة، والجدول الزمني.

دقة التصنيع في الورشة

يشمل التصنيع في الورشة القطع، والثقب، واللحام، وتجهيز السطح، والطلاء، ووضع العلامات، والتغليف. يجب أن تتبع كل خطوة الرسومات المعتمدة. غالبًا ما تتصل مكونات السقف عبر بحور طويلة، لذلك يمكن لأخطاء التصنيع الصغيرة أن تخلق مشكلات كبيرة في الموقع.

يقلل التصنيع الدقيق التعديلات الميدانية، ويحسن سرعة التركيب، ويدعم مسار الحمل المقصود. يجب أن تكون علامات الأعضاء، ومواضع الثقوب، وألواح الوصل، ونقاط الرفع، ومتطلبات الطلاء واضحة قبل بدء الإنتاج.

تخطيط النقل والرفع

يمكن أن تؤثر حدود النقل في طول الأعضاء وتخطيط الوصلات. قد تحتاج العوارض المائلة الطويلة، وأجزاء الجمالونات، والأعضاء المنحنية، وكمرات السقف الكبيرة إلى تقسيمها إلى أقسام قابلة للنقل. ثم يجب إعادة توصيل هذه الأقسام في الموقع بوصلات مصممة بشكل صحيح.

تخطيط الرفع مهم أيضًا. تحتاج أعضاء السقف إلى نقاط رفع آمنة، ووصول مناسب للرافعات، ودعامات مؤقتة عند الحاجة، وتسلسل تركيب مستقر. قد يكون العضو قويًا في موضعه النهائي، لكنه لا يزال عرضة للخطر أثناء الرفع إذا لم تتم مراجعة ترتيب الرفع.

الثبات المؤقت أثناء تركيب السقف

قد يكون السقف مستقرًا بعد الاكتمال، لكنه غير مستقر أثناء التركيب الجزئي. وهذا ينطبق بشكل خاص على الجمالونات واسعة البحر، والإطارات البوابية، والهياكل الفراغية، والأسقف التي يتأخر فيها تركيب التدعيم. قد تكون هناك حاجة إلى تدعيم مؤقت حتى يكتمل نظام الثبات الدائم.

يجب أن يحدد تسلسل التركيب الأعضاء التي يجب تركيبها أولًا، وكيف يتم تثبيت الإطارات في موضعها، ومتى يُضاف التدعيم، وكيف يصل العمال إلى نقاط الوصل بأمان. يمكن أن يؤدي تجاهل الثبات المؤقت إلى خطر موقعي جاد حتى لو كان التصميم النهائي سليمًا إنشائيًا.

تفاوتات الموقع وتنسيق المراسي

تعتمد هندسة السقف على ظروف موقع دقيقة. تؤثر مواضع الأعمدة، ومناسيب القاعدة، ومحاذاة مسامير التثبيت، واستقامة الإطارات في كيفية تركيب أعضاء السقف معًا. إذا كانت الأعمدة خارج مواضعها أو كانت مناسيب القاعدة غير متسقة، فقد لا تتوافق العوارض المائلة، والجمالونات، والمدادات، والتدعيمات بشكل صحيح.

يساعد التنسيق الجيد بين أعمال الأساسات وتركيب الفولاذ على تجنب التأخيرات. يجب فحص مسامير التثبيت، وألواح القاعدة، ومناسيب الجراوت، وعلامات الأعمدة، والتحكم المساحي قبل بدء تركيب السقف.

الأخطاء الشائعة في تصميم هيكل السقف الفولاذي

تأتي العديد من مشكلات السقف من سوء التنسيق أكثر من ضعف الفولاذ. يساعد تجنب الأخطاء الشائعة مبكرًا على تقليل التكلفة، وتحسين السلامة، وحماية أداء المبنى طويل الأمد.

التصميم حسب البحر قبل فهم الوظيفة

تكون المساحة المفتوحة مفيدة فقط عندما تدعم وظيفة المبنى. قد يبدو البحر الطويل جذابًا، لكنه قد يزيد وزن الفولاذ، وتعقيد الوصلات، ومتطلبات التحكم في الانحراف، وتكلفة التركيب. يجب أن يتوافق بحر السقف مع تخطيط التخزين، وتدفق الإنتاج، ووصول المعدات، والاستخدام التجاري، والمرونة المستقبلية.

إضافة معدات السقف في وقت متأخر جدًا

يمكن للألواح الشمسية، ووحدات HVAC، ومراوح التهوية، والقنوات، ومنصات الصيانة، والمناور، وأنظمة الحماية من الحريق أن تؤثر جميعها في أحمال السقف وتنسيقه. إذا أُضيفت هذه العناصر بعد تصميم إطار السقف، فقد يحتاج المشروع إلى تقوية، أو تخطيطات مدادات معدلة، أو إطارات دعم جديدة، أو إعادة تصميم الوصلات.

تجاهل التصريف حتى بعد تثبيت الإطار

لا يجب ترك التصريف إلى ما بعد تثبيت الإطار الإنشائي. يجب تخطيط ميل السقف، وخطوط الوديان، ومواقع المزاريب، ومواضع المواسير النازلة، واختراقات السقف مع الهيكل. يمكن لقرارات التصريف المتأخرة أن تخلق تجمع مياه، أو تسربًا، أو مزاريب محملة فوق طاقتها، أو تفاصيل سقف غير مريحة.

التعامل مع التدعيم كتفصيل ثانوي

التدعيم جزء من نظام الثبات. لا يجب وضعه عشوائيًا بعد تحديد فتحات السقف، والمناور، والفتحات، ومسارات الخدمات بالفعل. يمكن لسوء تنسيق التدعيم أن يحجب الوصول، أو يقطع الفتحات، أو يضعف مسار الحمل، أو يعقد التركيب.

الاستخفاف بتفاصيل الوصلات

تؤثر تفاصيل الوصلات في السلامة، والتصنيع، والتركيب، والأداء طويل الأمد. قد تسبب الثقوب غير المتحاذية، والألواح غير الواضحة، وصعوبة الوصول إلى المسامير، وتفاصيل اللحام الضعيفة، والوصلات الموضوعة بشكل سيئ تأخيرات في الموقع ومشكلات جودة. يجب تصميم الوصلات وفحصها بنفس الجدية التي تُفحص بها الأعضاء الفولاذية الرئيسية.

كيفية تقييم تصميم هيكل السقف الفولاذي لمشروع

قبل اعتماد تصميم هيكل السقف الفولاذي، يجب على مالكي المشاريع والمهندسين والمقاولين تقييم السقف كنظام كامل. أفضل تصميم سقف ليس دائمًا الخيار الأخف، أو الأوسع، أو الأسرع. بل هو التصميم الذي يوازن بين القوة، والبحر، والسلامة، والتصريف، وعملية البناء، والاستخدام طويل الأمد.

• وظيفة المبنى: تأكيد ما إذا كان المشروع مستودعًا، أو مصنعًا، أو ورشة، أو قاعة تجارية، أو منشأة لوجستية، أو مبنى عامًا.
• البحر المطلوب: مطابقة نظام السقف مع تخطيط التخزين، وتدفق الإنتاج، ومناطق المعدات، والتخطيط الداخلي.
• ميل السقف والتصريف: مراجعة الميل، والمزاريب، والمواسير النازلة، والوديان، وفتحات السقف، وخطر تجمع المياه.
• المناخ المحلي: مراعاة الرياح، والأمطار، والثلج حيثما ينطبق، والحركة الحرارية، والرطوبة، والتعرض للتآكل.
• أحمال السقف: تضمين ألواح السقف، والعزل، والأسقف الداخلية، وأحمال الصيانة، والملحقات الدائمة.
• معدات السقف: تحديد الألواح الشمسية، ووحدات HVAC، والمراوح، والفتحات، والمنصات، واحتياجات المعدات المستقبلية مبكرًا.
• الخدمات المعلقة: تنسيق القنوات، والإضاءة، وحوامل الكابلات، وأنابيب الحماية من الحريق، والناقلات.
• الخلوص الداخلي: فحص الرافعات، وأنظمة الرفوف، والآلات، والمركبات، والأسقف الداخلية، ووصول الخدمات.
• تباعد المدادات: مطابقة المدادات مع نوع ألواح السقف، والرفع الناتج عن الرياح، والتثبيت، والعزل، واحتياجات الصيانة.
• تخطيط التدعيم: ضمان أن يدعم التدعيم الثبات دون حجب الفتحات، أو الخدمات، أو مسارات الوصول.
• تفاصيل الوصلات: مراجعة الوصلات المثبتة بالمسامير، والملحومة، والمقسمة، ووصلات القمة، والحافة، والدعم، والتدعيم.
• حدود التصنيع: مراعاة طول الأعضاء، والطلاء، والتجميع التجريبي، ووضع العلامات، والتغليف، والنقل.
• خطة الرفع: مراجعة وصول الرافعة، ونقاط الرفع، والدعامات المؤقتة، وتسلسل الموقع.
• الثبات المؤقت أثناء التركيب: تأكيد كيفية بقاء السقف مستقرًا قبل اكتمال النظام الكامل.
• التعديل المستقبلي: مراعاة التوسعة اللاحقة، أو تركيب الطاقة الشمسية، أو المعدات الجديدة، أو تغييرات الخدمات.

يجب أن يربط التقييم الجيد بين الهندسة والاستخدام الحقيقي للمبنى. قد لا يكون السقف الفعال في الحسابات، لكنه صعب التصنيع أو التصريف أو الفحص أو الصيانة، هو الحل الأفضل. أقوى تصميم للسقف هو التصميم الذي يعمل بوضوح من الحساب إلى البناء ثم إلى التشغيل طويل الأمد.

الخلاصة: يبدأ تصميم السقف الجيد بمنطق حمل واضح

يؤثر تصميم هيكل السقف الفولاذي في القوة، والبحر، والسلامة، والتصريف، والصيانة، وأداء المبنى طويل الأمد. السقف الفولاذي الجيد ليس قويًا فقط. يجب أن ينقل الأحمال بوضوح، ويقاوم الرياح والطقس، ويتحكم في الانحراف، ويدعم الخدمات، ويبقى قابلًا للبناء في الموقع.

عندما يتم تخطيط تصميم السقف مبكرًا، يستفيد المبنى بأكمله. يصبح الهيكل أسهل في التصنيع، وأكثر أمانًا في التركيب، وأبسط في الفحص، وأكثر موثوقية في الاستخدام اليومي. من خلال تنسيق الأحمال، والبحر، والميل، والتدعيم، والوصلات، والتصريف، وتخطيط التركيب منذ البداية، يمكن لفرق المشروع إنشاء نظام سقف آمن وعملي وجاهز لاحتياجات المبنى المستقبلية.
