O projeto de treliça Warren é um dos sistemas mais reconhecíveis na engenharia de estruturas de aço e pontes. Seu padrão triangular repetido cria um ritmo estrutural claro, mas a forma não é apenas visual. O triângulo é a principal razão pela qual esse tipo de treliça consegue distribuir cargas de forma eficiente ao longo de um vão.
Em uma treliça Warren, os membros da alma formam uma série de triângulos conectados entre o cordão superior e o cordão inferior. Esses triângulos ajudam a transferir forças de um painel para o próximo, permitindo que a estrutura suporte cargas sem depender de uma única viga pesada. Isso torna o sistema útil para pontes, coberturas industriais, galerias de transportadores, pontes de tubulação, passarelas de pedestres e outras estruturas de suporte em aço.
A principal vantagem do arranjo triangular é a estabilidade. Um pórtico retangular pode se deformar em um paralelogramo quando uma força é aplicada, a menos que seja contraventado. Um triângulo é muito mais resistente à mudança de forma. Em uma treliça, essa estabilidade geométrica ajuda os membros a trabalharem principalmente por força axial: tração ou compressão. É por isso que uma treliça Warren bem projetada pode suportar grandes vãos mantendo a estrutura relativamente eficiente e fácil de entender.
No entanto, as treliças Warren não são escolhidas apenas porque parecem simples. Um projeto confiável ainda depende do comprimento do vão, tipo de carga, dimensionamento dos membros, detalhamento das conexões, contraventamento lateral, tolerância de fabricação e planejamento de instalação. O padrão triangular fornece a lógica estrutural, mas as decisões de engenharia determinam se o sistema terá bom desempenho no projeto real.
O Que É Projeto de Treliça Warren?
O projeto de treliça Warren usa um sistema de alma triangular repetido entre um cordão superior e um cordão inferior. Em sua forma básica, as diagonais alternam de direção de um painel para o próximo, criando uma cadeia contínua de triângulos ao longo do vão. Muitas treliças Warren não usam membros verticais, embora versões modificadas possam incluir verticais para suportar cargas de tabuleiro, cargas de cobertura ou pontos especiais de conexão.
Os principais componentes de uma treliça Warren incluem:
- Cordão superior: o membro horizontal ou inclinado superior que ajuda a definir a borda superior da treliça.
- Cordão inferior: o membro inferior que amarra a treliça ao longo do vão.
- Membros diagonais da alma: os membros triangulares que transferem forças entre o cordão superior e o cordão inferior.
- Pontos de painel: as juntas onde os membros se encontram e onde as cargas idealmente devem entrar na treliça.
- Chapas gusset: chapas de aço usadas para conectar vários membros em uma junta.
- Contraventamento lateral: sistemas de suporte que ajudam a manter a treliça estável fora de seu plano principal.
A forma exata de uma treliça Warren pode mudar dependendo do projeto. Algumas treliças usam triângulos quase equiláteros. Outras usam painéis mais longos ou menos profundos para corresponder ao vão, ao gabarito, à inclinação da cobertura, à profundidade do tabuleiro da ponte ou aos limites de fabricação. O padrão também pode ser modificado para incluir verticais, membros secundários ou contraventamento adicional.
O ponto importante é que a treliça funciona como um sistema. O cordão superior, o cordão inferior, as diagonais, as conexões e o contraventamento contribuem para o desempenho. Se uma parte for subdimensionada ou mal coordenada, todo o sistema pode perder eficiência.
Por Que os Triângulos Tornam o Projeto de Treliça Warren Eficiente
O layout triangular é a principal razão pela qual uma treliça Warren pode distribuir cargas de forma eficaz. Quando uma carga é aplicada a uma viga, a viga resiste a essa carga principalmente por flexão. Em uma treliça, a carga é dividida e transferida por membros individuais, que carregam principalmente tração ou compressão axial.
Um triângulo é naturalmente estável porque sua forma não muda facilmente, a menos que um de seus lados mude de comprimento. Isso é diferente de um quadro de quatro lados, que pode se deformar com mais facilidade sem contraventamento diagonal. Ao repetir triângulos ao longo do vão, a treliça Warren cria uma estrutura rígida que ajuda a controlar a deformação e distribuir forças.
Em termos práticos, isso significa que a estrutura pode espalhar cargas por vários membros em vez de obrigar um único membro grande a carregar tudo. Isso pode reduzir o peso desnecessário do aço em certas aplicações, especialmente quando o vão se torna longo demais para que uma viga simples continue eficiente.
O padrão triangular também torna o caminho de carga mais fácil de ler. As cargas se movem do tabuleiro, da cobertura ou da estrutura suportada para os pontos de painel, depois através dos membros diagonais da alma e dos cordões em direção aos apoios. Um caminho de carga claro ajuda os engenheiros a projetar os membros e as conexões com mais precisão.
Distribuição de Cargas por Tração e Compressão
Em uma treliça Warren, os membros diagonais podem alternar entre tração e compressão dependendo da posição da carga. Sob cargas uniformes, as forças são distribuídas pelos painéis triangulares repetidos. Sob cargas móveis, como cargas de veículos em uma ponte, a direção da força em alguns membros pode mudar à medida que a carga se move ao longo do vão.
Esse comportamento é uma das razões pelas quais as treliças Warren exigem análise estrutural cuidadosa. O padrão pode parecer repetitivo, mas a força em cada membro nem sempre é a mesma. Algumas diagonais podem carregar tração em um caso de carga e compressão em outro. Membros comprimidos devem ser verificados com cuidado porque podem falhar por flambagem antes que o aço atinja sua resistência do material.
Os cordões também desempenham papéis importantes. O cordão superior frequentemente trabalha em compressão sob cargas gravitacionais típicas, enquanto o cordão inferior frequentemente trabalha em tração. No entanto, o padrão exato de forças depende do tipo de estrutura, condição de apoio, arranjo de cargas e geometria.
Um bom projeto não presume que todos os triângulos se comportam de forma idêntica. Ele verifica como as forças se movem por toda a treliça sob diferentes combinações de carga.
Reduzir Material Sem Perder Resistência
Uma treliça Warren às vezes pode reduzir o uso de aço em comparação com uma viga maciça porque a estrutura usa profundidade e triangulação para resistir à carga. Em vez de depender de uma seção de viga profunda e pesada, a treliça separa o cordão superior e o cordão inferior e os conecta com membros diagonais. Isso cria uma maior profundidade estrutural, o que pode melhorar a eficiência de suporte de carga.
Isso não significa que uma treliça Warren seja sempre mais leve ou mais barata. A eficiência de material depende do comprimento do vão, da demanda de carga, da profundidade da treliça, da classe do aço, da seção dos membros, do projeto das conexões, do método de fabricação, dos limites de transporte e do planejamento de montagem. Uma treliça com muitas conexões complicadas pode não ser econômica, mesmo que o peso dos membros seja baixo.
Para o projeto certo, porém, o padrão triangular repetido pode apoiar o uso eficiente de material. Ele também pode tornar a fabricação mais organizada porque muitos membros e painéis seguem um layout repetível. Essa repetibilidade pode ajudar no corte, furação, soldagem, montagem, inspeção e etiquetagem antes que o aço chegue ao canteiro de obras.
Principais Componentes de uma Treliça Warren
Uma treliça Warren pode parecer simples à distância, mas cada componente tem uma função estrutural específica. Entender esses componentes ajuda as equipes de projeto a avaliar se o layout da treliça é adequado para uma ponte, cobertura, sistema de suporte industrial ou estrutura pública.
Cordão Superior
O cordão superior forma o limite superior da treliça. Sob muitas condições de carga gravitacional, ele normalmente é submetido à compressão. Como membros comprimidos podem flambar, o cordão superior geralmente precisa de suporte lateral adequado. Esse suporte pode vir de terças de cobertura, estrutura do tabuleiro da ponte, pórticos transversais, diafragmas ou sistemas dedicados de contraventamento.
O cordão superior também precisa de detalhamento preciso de conexão. Cargas de sistemas de cobertura, vigas de tabuleiro ou estrutura secundária devem ser introduzidas nos pontos de painel planejados sempre que possível. Se as cargas forem aplicadas entre pontos de painel sem projeto adequado, a flexão local pode aumentar e reduzir a eficiência da treliça.
Cordão Inferior
O cordão inferior forma o limite inferior da treliça e frequentemente trabalha em tração sob cargas gravitacionais típicas. Ele ajuda a amarrar a treliça e contribui para o comportamento geral do vão. Em pontes e estruturas industriais, o cordão inferior também pode interagir com membros de contraventamento, plataformas de serviço, suportes de tubulação ou sistemas de acesso para manutenção.
O alinhamento é importante para o cordão inferior. Se a tolerância de fabricação ou instalação for ruim, o cordão inferior pode não se conectar corretamente aos membros diagonais e às chapas gusset. Isso pode criar problemas de encaixe em campo e exigir trabalho de correção.
Membros Diagonais
Os membros diagonais são a característica mais visível do projeto de treliça Warren. Eles formam a alma triangular repetida que dá à treliça sua resistência e identidade. Dependendo da posição da carga, um membro diagonal pode experimentar tração ou compressão. Esse comportamento alternado é diferente de alguns outros tipos de treliça, nos quais as diagonais são frequentemente organizadas para favorecer um tipo de força sob cargas gravitacionais típicas.
Como as diagonais carregam forças importantes, seu tamanho, ângulo, esbeltez e detalhes de conexão importam. Uma diagonal que trabalha em compressão deve ser verificada quanto à flambagem. Uma diagonal que trabalha em tração deve ser verificada quanto à resistência da seção líquida, capacidade da conexão e transferência adequada de força pela junta.
Conexões e Chapas Gusset
As conexões são críticas em qualquer sistema de treliça porque os membros não trabalham sozinhos. As forças devem passar com segurança pelos pontos de painel de um membro para outro. Chapas gusset, parafusos, soldas, chapas de emenda e padrões de furação devem ser projetados para transferir essas forças sem criar pontos fracos.
Uma treliça Warren pode perder grande parte de sua vantagem se as conexões forem mal projetadas ou difíceis de montar. Chapas gusset finas, soldas fracas, furos desalinhados, layouts de parafusos congestionados e tolerâncias de fabricação ruins podem criar problemas. Seções de membros fortes não conseguem compensar juntas fracas.
Para fabricação de aço, desenhos de fabricação precisos e produção controlada são especialmente importantes. Furação CNC, marcação clara dos membros, pré-montagem adequada e inspeção de qualidade consistente podem ajudar a reduzir problemas em campo e manter a instalação mais previsível.
Onde o Projeto de Treliça Warren É Usado
As treliças Warren são usadas em muitos projetos de estruturas de aço porque sua geometria é prática, reconhecível e adaptável. A mesma lógica básica de projeto pode ser aplicada a pontes, edifícios industriais, sistemas transportadores, pontes de tubulação e estruturas arquitetônicas expostas.
Estruturas de Pontes
Estruturas de pontes estão entre as aplicações mais comuns das treliças Warren. O padrão triangular pode suportar vãos repetidos e distribuir cargas do tabuleiro em direção aos apoios. Pontes de pedestres, pontes ferroviárias, pontes de serviço, pontes rodoviárias e pontes de acesso podem usar sistemas de treliça tipo Warren dependendo do vão e dos requisitos de carga.
Para pontes, cargas móveis são uma consideração importante de projeto. Veículos, pedestres, trens ou equipamentos de manutenção podem alterar o padrão de forças à medida que se movem ao longo do vão. É por isso que a treliça deve ser analisada para várias posições de carga, não apenas para uma condição estática.
Treliças de pontes também exigem atenção cuidadosa à deflexão, fadiga, proteção contra corrosão, drenagem, acesso para inspeção e manutenção de longo prazo. Uma treliça Warren pode fornecer um sistema estrutural claro, mas seu desempenho de longo prazo depende de detalhes além da geometria triangular.

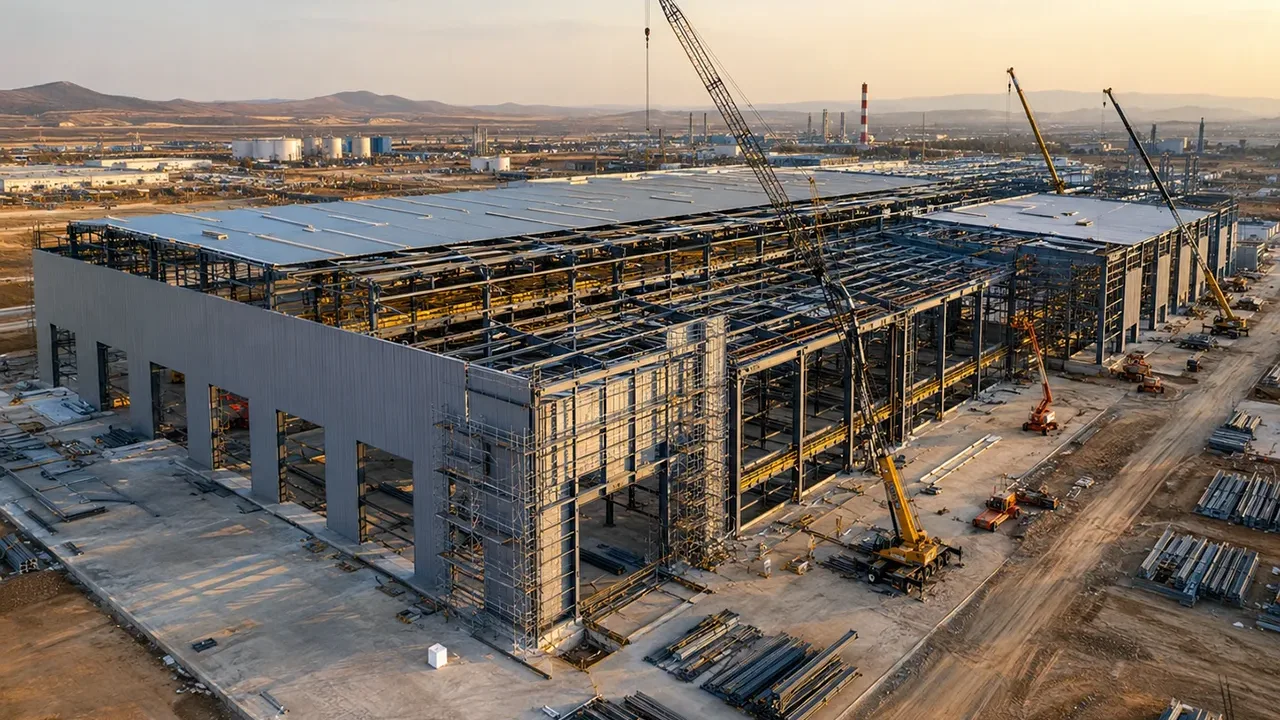

Estruturas de Coberturas Industriais
Sistemas de treliça Warren também podem ser usados em estruturas de coberturas industriais onde grandes vãos e espaço interno aberto são necessários. Armazéns, oficinas, fábricas, edifícios logísticos e galpões de produção frequentemente precisam de grandes áreas livres para racks de armazenamento, máquinas, linhas de produção, pontes rolantes ou movimentação de veículos.
Nesses projetos, as cargas da cobertura devem ser transferidas dos painéis de cobertura e terças para o sistema de treliça. Sucção do vento, carga de chuva, carga de neve, utilidades suspensas, sistemas de iluminação, cargas de manutenção e futuras mudanças de equipamentos podem influenciar o projeto.
A treliça também deve ser coordenada com o contraventamento da cobertura, estrutura das paredes, layout das colunas, sistemas de calhas, isolamento e sequência de montagem. Mesmo que a treliça em si seja forte, o sistema de cobertura só terá bom desempenho quando todas as partes conectadas forem planejadas juntas.
Galerias de Transportadores e Pontes de Tubulação
As treliças Warren também são comuns em instalações industriais onde são necessários longos vãos de suporte entre colunas, torres ou zonas de equipamentos. Galerias de transportadores, pontes de tubulação, pontes de serviço e estruturas de suporte de processo frequentemente precisam cruzar estradas, áreas de produção, zonas de armazenamento ou condições irregulares do terreno sem colocar muitos apoios no meio.
Em mineração, manufatura, portos, usinas de energia e instalações de manuseio de materiais, um sistema de treliça pode ajudar a manter a estrutura mais leve enquanto ainda suporta cargas de serviço. Os membros triangulares da alma distribuem forças pelo vão, enquanto o cordão superior, o cordão inferior e os sistemas de contraventamento controlam a forma geral e a estabilidade.
Essas aplicações exigem mais do que verificações básicas de carga vertical. Galerias de transportadores podem sofrer vibração, carga de material em movimento, carga de acesso para manutenção, carga de vento, acúmulo de poeira e, às vezes, exposição à corrosão. Pontes de tubulação podem precisar considerar movimento térmico, expansão de tubulações, excentricidade de apoio e futuras mudanças de utilidades. Um projeto de treliça Warren forte deve corresponder ao ambiente real de serviço, não apenas à geometria do desenho.
Estruturas Arquitetônicas e Públicas
As treliças Warren também podem ser usadas em estruturas arquitetônicas e públicas onde o aço aparente se torna parte do design visual. Marquises de entrada, passarelas públicas, instalações de transporte, pontes de pedestres, pavilhões de exposição e sistemas de cobertura aberta podem usar padrões triangulares do tipo Warren porque parecem limpos, repetitivos e fáceis de entender.
O ritmo visual dos triângulos pode fazer a estrutura parecer organizada e leve. No entanto, a aparência arquitetônica não deve substituir o julgamento de engenharia. Treliças expostas ainda precisam de dimensionamento adequado dos membros, detalhamento das conexões, proteção contra corrosão, planejamento de drenagem e acesso para manutenção.
Para estruturas públicas, o controle de vibração e o conforto dos usuários também podem ser importantes. Uma ponte de pedestres, por exemplo, não deve apenas carregar pessoas com segurança, mas também parecer estável durante o uso. Isso significa que rigidez, deflexão, contraventamento e comportamento dinâmico devem ser revisados com cuidado.
Projeto de Treliça Warren vs Outros Tipos de Treliça
Diferentes tipos de treliça usam diferentes arranjos de membros para controlar como as forças se movem pela estrutura. Treliças Warren, Pratt, Howe e Fink podem ser úteis, mas não são intercambiáveis. A melhor escolha depende do vão, tipo de carga, condições de apoio, método de fabricação, sequência de instalação e requisitos de manutenção de longo prazo.
Treliça Warren vs Treliça Pratt
Uma comparação útil é treliça Warren vs treliça Pratt. Uma treliça Pratt normalmente usa membros verticais e diagonais que se inclinam em direção ao centro do vão. Sob cargas gravitacionais comuns, as diagonais Pratt frequentemente são projetadas para trabalhar principalmente em tração, enquanto os membros verticais podem trabalhar em compressão.
Uma treliça Warren usa diagonais triangulares alternadas. Em muitos casos, os membros diagonais podem experimentar tanto tração quanto compressão, dependendo da posição da carga. Isso torna as treliças Warren eficientes para painéis triangulares repetidos e cargas distribuídas, mas também significa que compressão e reversão de forças devem ser verificadas com cuidado.
Nenhum sistema é automaticamente melhor. Uma treliça Pratt pode ser preferida quando o projeto se beneficia de um arranjo mais claro de diagonais em tração. Uma treliça Warren pode ser preferida quando o projeto se beneficia de um ritmo triangular simples e painéis repetidos eficientes. A decisão deve se basear em análise de engenharia, não apenas em preferência visual.
Treliça Warren vs Treliça Howe
Uma treliça Howe geralmente possui diagonais dispostas na direção oposta à de uma treliça Pratt. Sob cargas gravitacionais comuns, as diagonais Howe frequentemente trabalham em compressão, enquanto as verticais podem trabalhar em tração. Esse arranjo foi historicamente útil na construção de pontes de madeira, onde a madeira se comportava bem em compressão e hastes metálicas podiam resistir à tração.
Comparada a uma treliça Howe, uma treliça Warren geralmente possui uma aparência triangular repetida mais simples. O padrão Warren pode ser atraente quando um projeto precisa de geometria clara, painéis repetidos e distribuição eficiente de cargas. No entanto, se muitos membros diagonais experimentarem compressão, as verificações de flambagem se tornam especialmente importantes.
Treliça Warren vs Treliça Fink
Treliças Fink são frequentemente associadas a estruturas de cobertura. Seu padrão de alma geralmente é organizado para suportar cargas de cobertura de forma eficiente, especialmente em edifícios onde a inclinação do telhado e o layout interno da alma trabalham juntos. Treliças Fink são comuns em muitos sistemas de cobertura de edifícios.
As treliças Warren, por outro lado, são frequentemente selecionadas para pontes, vãos industriais, galerias de transportadores, pontes de tubulação e estruturas onde painéis triangulares repetidos são úteis ao longo de um vão horizontal mais longo. Em algumas aplicações de cobertura, treliças Warren ainda podem funcionar bem, mas a geometria do telhado, o espaçamento dos apoios e os pontos de transferência de carga devem ser cuidadosamente coordenados.
Fatores-Chave de Engenharia no Projeto de Treliça Warren
Uma treliça Warren bem-sucedida nunca deve ser copiada de um desenho genérico sem revisão de engenharia. O padrão triangular é apenas o ponto de partida. O sistema final deve ser projetado para o vão real, carga, tamanhos dos membros, conexões, contraventamento, método de fabricação, plano de transporte e sequência de montagem.
Comprimento do Vão e Layout dos Painéis
O comprimento do vão afeta quase todas as partes do projeto de treliça Warren. Vãos mais longos geralmente exigem treliças mais profundas, membros maiores, conexões mais fortes e controle mais rigoroso de deflexão. Se a treliça for rasa demais para o vão, as forças nos membros podem se tornar grandes e a estrutura pode perder eficiência.
O layout dos painéis também é importante. Se os painéis forem longos demais, os membros diagonais individuais podem se tornar mais longos e mais vulneráveis à flambagem sob compressão. Se os painéis forem curtos demais, a treliça pode precisar de membros demais e conexões demais, aumentando o custo de fabricação e a complexidade da montagem.
Um layout prático equilibra eficiência estrutural com simplicidade de fabricação. Os pontos de painel também devem se alinhar com terças de cobertura, vigas de tabuleiro, suportes ou outros pontos de introdução de carga sempre que possível. Quando as cargas entram entre pontos de painel, a flexão local pode aumentar e reduzir a vantagem do sistema de treliça.
Tipo de Carga e Posição da Carga
Uma treliça Warren pode ser afetada por muitos tipos de carga. Isso pode incluir carga permanente, carga variável, carga de vento, carga de neve, efeitos sísmicos, carga de equipamentos, carga de manutenção e carga temporária de construção. Em pontes, cargas móveis são especialmente importantes porque veículos, trens ou pedestres podem mudar o padrão de forças à medida que se movem ao longo do vão.
A posição da carga importa porque as diagonais da treliça Warren podem experimentar reversão de forças. Um membro que está em tração em um caso de carga pode estar em compressão em outro. É por isso que uma análise estrutural adequada é necessária. O projeto deve verificar todas as combinações críticas de carga em vez de assumir que o padrão triangular repetido cria forças idênticas em todos os painéis.
Para estruturas industriais, as cargas também podem ser irregulares ou concentradas. Suportes de equipamentos, pendurais de tubulação, cargas de transportadores, plataformas suspensas e pontos de acesso para manutenção devem ser coordenados com os pontos de painel e locais de conexão.
Dimensionamento dos Membros e Controle de Flambagem
O dimensionamento dos membros deve refletir a força real em cada parte da treliça. O cordão superior, o cordão inferior e as diagonais não carregam todos a mesma força. Alguns membros podem ser controlados pela resistência à tração, enquanto outros podem ser controlados por flambagem por compressão, limites de esbeltez, capacidade de conexão ou requisitos de deflexão.
Membros comprimidos merecem atenção especial. Um membro de aço pode flambar antes de atingir sua resistência do material se for esbelto demais ou mal contraventado. Isso é especialmente importante para cordões superiores e membros diagonais que podem experimentar compressão sob certos casos de carga.
A seleção final dos membros deve considerar classe do aço, tipo de seção, comprimento do membro, detalhe de conexão, suporte lateral e disponibilidade de fabricação. Opções comuns de seção podem incluir cantoneiras, canais, tubos, seções H ou membros compostos, dependendo dos requisitos do projeto.
Projeto das Conexões
As conexões geralmente são onde projetos de treliça têm sucesso ou falham. As forças de vários membros se encontram nos pontos de painel, e essas forças devem passar com segurança por parafusos, soldas, chapas gusset e detalhes de emenda. Uma treliça com membros fortes ainda pode ter desempenho ruim se as conexões forem fracas ou difíceis de montar.
Um bom projeto de conexões deve considerar layout dos grupos de parafusos, tamanho da solda, espessura da chapa gusset, distância de borda, espaçamento dos furos, tolerância de fabricação, acesso em campo e requisitos de inspeção. Detalhes de conexão excessivamente congestionados podem dificultar a instalação e aumentar o risco de erros.
Desenhos de fabricação precisos e fabricação controlada também são importantes. Furação CNC, marcação clara, montagem de teste e inspeção de qualidade ajudam a reduzir modificações em campo. Isso é especialmente importante para grandes treliças de aço, onde pequenos erros de alinhamento podem criar grandes atrasos na instalação.
Contraventamento Lateral e Estabilidade
Uma treliça deve ser estável fora do plano, não apenas na vista de elevação. O contraventamento lateral ajuda a evitar torção, movimento lateral e flambagem. Isso pode incluir contraventamento de cobertura, pórticos transversais, diafragmas, sistemas de tabuleiro, contraventamento do cordão inferior ou contraventamento temporário de montagem.
O contraventamento temporário é especialmente importante durante a instalação. Uma treliça pode não atingir sua condição final estável até que o sistema de cobertura, o tabuleiro, os pórticos transversais ou os membros de contraventamento permanente sejam instalados. Sem suporte temporário adequado, a estrutura pode se tornar instável durante o içamento ou a montagem.
O contraventamento permanente deve ser mostrado claramente nos desenhos e coordenado com a estrutura secundária. As equipes de campo precisam entender quais membros devem ser instalados primeiro e quais partes da estrutura fornecem estabilidade durante cada etapa da construção.
Vantagens do Projeto de Treliça Warren
A principal vantagem do projeto de treliça Warren é a distribuição eficiente de cargas por meio de membros triangulares repetidos. A geometria cria uma estrutura clara e estável que ajuda a transferir cargas ao longo do vão. Isso pode tornar o sistema útil para pontes, coberturas industriais, galerias de transportadores, pontes de tubulação e outras estruturas de suporte em aço.
Outra vantagem é sua geometria limpa e repetitiva. A repetição pode apoiar uma fabricação organizada porque membros e detalhes de conexão semelhantes podem ser usados em vários painéis. Isso pode ajudar no corte, furação, soldagem, etiquetagem, transporte e montagem em campo.
Uma treliça Warren também pode ser eficiente para certos vãos médios e longos. Ao usar profundidade estrutural e triangulação, ela pode reduzir a necessidade de uma viga maciça pesada. Isso não a torna automaticamente mais barata, mas pode ser econômica quando o vão, a carga, o método de fabricação e o plano de montagem são adequados.
O sistema também é fácil de reconhecer e inspecionar. Engenheiros, fabricantes e equipes de obra geralmente conseguem ler claramente o caminho de carga triangular. Isso pode apoiar uma comunicação melhor durante a revisão do projeto, a coordenação de fabricação e o planejamento da instalação.
Limitações do Projeto de Treliça Warren
Uma treliça Warren também tem limitações. Uma questão importante é a flambagem de membros comprimidos. Como os membros diagonais podem alternar entre tração e compressão, algumas diagonais devem ser verificadas cuidadosamente quanto à esbeltez e estabilidade. Isso é especialmente importante sob cargas móveis ou posições de carga irregulares.
A reversão de forças é outra preocupação. Em estruturas de pontes, a localização das cargas móveis pode mudar a direção da força em certos membros. Um membro projetado apenas para uma direção de força pode não funcionar corretamente se outro caso de carga criar a condição oposta.
As conexões também podem se tornar complexas mesmo quando a geometria geral parece simples. Os pontos de painel podem precisar de chapas gusset, vários parafusos, soldas, detalhes de emenda e alinhamento cuidadoso dos furos. Se o projeto das conexões for subestimado, a estrutura pode ser difícil de fabricar ou montar.
Grandes treliças Warren também exigem planos cuidadosos de transporte e içamento. Membros longos, grandes segmentos de treliça e altas tolerâncias de montagem em campo podem afetar o custo e o cronograma do projeto. A estrutura também pode exigir contraventamento temporário durante a montagem antes que o sistema permanente esteja completo.
Erros Comuns em Projetos de Treliça Warren
| Erro Comum | Por Que Causa Problemas | O Que as Equipes de Projeto Devem Verificar |
|---|---|---|
| Escolher o projeto de treliça Warren apenas porque parece simples | O layout pode não corresponder à carga real, ao vão, à condição de apoio ou ao método de fabricação. Uma aparência simples não garante eficiência estrutural. | Revisar vão, caminho de carga, forças nos membros, profundidade da treliça, layout dos painéis, limites de fabricação e estratégia de conexão antes de confirmar o tipo de treliça. |
| Ignorar a flambagem de membros comprimidos | Algumas diagonais ou cordões podem falhar por flambagem antes que o aço atinja sua resistência total do material, especialmente se os membros forem esbeltos demais ou mal contraventados. | Verificar esbeltez, comprimento efetivo, pontos de contraventamento, seção do membro, casos de carga de compressão e combinações de carga. |
| Subestimar o projeto das conexões | Os pontos de painel carregam transferência de força importante. Chapas gusset fracas, layouts ruins de parafusos, detalhes ruins de solda ou furos desalinhados podem reduzir o desempenho de toda a treliça. | Revisar chapas gusset, parafusos, soldas, detalhes de emenda, alinhamento dos furos, desenhos de fabricação e tolerância de fabricação. |
| Esquecer o contraventamento lateral | A treliça pode ser estável em elevação, mas fraca fora do plano. Isso pode criar torção, movimento lateral ou flambagem durante o serviço ou a montagem. | Planejar contraventamento permanente, contraventamento temporário de montagem, pórticos transversais, diafragmas, contraventamento de cobertura e sequência de instalação. |
| Má coordenação com tabuleiro, cobertura ou estrutura secundária | As cargas podem não entrar nos pontos de painel previstos, criando flexão local e reduzindo a eficiência do sistema de treliça. | Coordenar terças, vigas de tabuleiro, pontos de apoio, suportes de tubulação, cargas de equipamentos e sequência de instalação em campo. |
Quando Você Deve Escolher o Projeto de Treliça Warren?
O projeto de treliça Warren pode ser uma opção forte quando o projeto precisa de geometria triangular repetitiva, transferência eficiente de cargas distribuídas e um sistema prático para vãos médios ou longos. Ele é especialmente útil quando a estrutura deve carregar cargas através de espaço aberto enquanto mantém o layout de aço claro e organizado.
Esse tipo de treliça pode ser adequado para pontes de pedestres, pontes de serviço, coberturas industriais, galerias de transportadores, pontes de tubulação, passarelas públicas e sistemas arquitetônicos de aço aparente. Ele também pode funcionar bem quando as equipes de fabricação se beneficiam de geometria de painel repetida e arranjo previsível dos membros.
No entanto, a seleção final deve depender de análise de engenharia. As equipes de projeto devem revisar comprimento do vão, tipo de carga, profundidade da treliça, forças nos membros, risco de flambagem, projeto das conexões, requisitos de contraventamento, método de fabricação, restrições de transporte e planejamento de montagem antes de escolher o tipo de treliça.
Para projetos que exigem planejamento, fabricação e coordenação de estruturas de aço baseadas em treliças, XTD Steel Structure pode apoiar a revisão do projeto, o planejamento de fabricação em oficina e soluções de estrutura de aço específicas do projeto com base nas cargas reais e nos requisitos de instalação.
Conclusão
O projeto de treliça Warren melhora a distribuição de cargas ao usar membros triangulares repetidos entre o cordão superior e o cordão inferior. O triângulo é uma forma estável, e repeti-lo ao longo de um vão ajuda a transferir forças por meio de um sistema claro de membros em tração e compressão.
Isso torna as treliças Warren úteis em muitas aplicações de estruturas de aço e pontes, incluindo pontes de pedestres, coberturas industriais, galerias de transportadores, pontes de tubulação e estruturas públicas. O sistema pode oferecer geometria limpa, caminhos de carga eficientes, fabricação prática e forte clareza visual.
O bom desempenho ainda depende de engenharia adequada. Dimensionamento dos membros, verificações de flambagem por compressão, projeto das conexões, contraventamento lateral, precisão de fabricação, proteção contra corrosão, planejamento de transporte e sequência de instalação são todos importantes. Quando esses detalhes são tratados corretamente, uma treliça Warren pode fornecer uma solução estrutural durável e eficiente para projetos modernos de aço.
FAQ Sobre Projeto de Treliça Warren
O que é projeto de treliça Warren?
O projeto de treliça Warren é um sistema de treliça que usa membros triangulares repetidos entre um cordão superior e um cordão inferior. A alma triangular ajuda a transferir cargas ao longo do vão por meio de forças de tração e compressão.
Por que triângulos são usados em treliças Warren?
Triângulos são usados porque são formas naturalmente estáveis. Diferentemente dos retângulos, triângulos não mudam de forma facilmente sob carga. Essa estabilidade ajuda as treliças Warren a distribuir forças de forma eficiente pela estrutura.
O projeto de treliça Warren é bom para pontes?
Sim. Treliças Warren são comumente usadas em estruturas de pontes, especialmente quando painéis triangulares repetidos e distribuição eficiente de cargas são úteis. Elas podem ser usadas em pontes de pedestres, pontes de serviço, pontes ferroviárias, pontes rodoviárias e pontes de acesso, dependendo dos requisitos do projeto.
Qual é a diferença entre uma treliça Warren e uma treliça Pratt?
Uma treliça Warren usa membros diagonais triangulares alternados, enquanto uma treliça Pratt geralmente usa membros verticais e diagonais que se inclinam em direção ao centro do vão. Os membros da treliça Warren podem experimentar tração e compressão alternadas, enquanto as diagonais Pratt frequentemente são organizadas para trabalhar principalmente em tração sob cargas gravitacionais típicas.
Quais são as desvantagens do projeto de treliça Warren?
As principais desvantagens são que membros comprimidos precisam de verificações cuidadosas de flambagem, cargas móveis podem causar reversão de forças, e conexões e contraventamento devem ser projetados com cuidado. Grandes treliças Warren também podem exigir planejamento detalhado de transporte e içamento.
Treliças Warren podem ser usadas em edifícios de aço?
Sim. Treliças Warren podem ser usadas em coberturas industriais, galerias de transportadores, pontes de tubulação, pontes de pedestres, passarelas públicas e outros sistemas de estruturas de aço onde geometria triangular repetida e transferência eficiente de cargas são úteis.
