Treliça em Arco Atirantado vs Treliça Warren: Comparação de Forma, Vão e Uso Estrutural

A comparação entre treliça em arco atirantado vs treliça Warren envolve muito mais do que decidir qual forma estrutural é mais resistente. Ambos os sistemas utilizam elementos de aço triangulados para distribuir cargas, reduzir a flexão e cobrir espaços com mais eficiência do que muitas soluções com vigas de alma cheia. No entanto, eles diferem significativamente em sua geometria geral, perfil da cobertura, comportamento sob cargas, requisitos de fabricação, aparência arquitetônica e aplicações típicas em edificações.

Uma treliça em arco atirantado é reconhecida principalmente por seu banzo superior curvo ou arqueado e por seu banzo inferior reto, que atua como tirante. Uma treliça Warren é definida por seu padrão repetitivo de alma triangular, normalmente formado por elementos diagonais retos entre os banzos superior e inferior. Essas diferenças influenciam a maneira como cada sistema suporta as cargas, como é fabricado, como é transportado e em quais situações sua utilização é mais prática.

A escolha correta depende do vão necessário, da forma da cobertura, do pé-direito livre interno, da altura estrutural, das cargas suspensas, dos objetivos arquitetônicos, da capacidade de fabricação, das restrições de transporte, da sequência de montagem e do custo total instalado. Nenhum dos sistemas é universalmente melhor. A solução mais adequada é aquela que corresponde às necessidades estruturais e operacionais reais da edificação.

Treliça em Arco Atirantado vs Treliça Warren: Principais Diferenças

A principal diferença na comparação entre treliça em arco atirantado vs treliça Warren é que a treliça em arco atirantado é definida por seu banzo superior curvo e pela ação de tirante do banzo inferior, enquanto a treliça Warren é definida por seu padrão repetitivo de alma triangular.

Ambos os sistemas utilizam esforços axiais e triangulação, mas suas formas gerais criam diferentes exigências estruturais, arquitetônicas e de fabricação.

Fator de Comparação	Treliça em Arco Atirantado	Treliça Warren
Forma geral	Banzo superior curvo ou arqueado	Padrão repetitivo de alma triangular
Banzo inferior	Normalmente reto e atua como tirante	Normalmente reto ou paralelo ao banzo superior
Perfil da cobertura	Naturalmente curvo	Plano, inclinado, paralelo ou adaptado
Principal característica visual	Curva arquitetônica marcante	Padrão geométrico repetitivo
Comportamento sob cargas	Compressão no banzo superior semelhante à de um arco, com tração no banzo inferior	Tração e compressão alternadas nos elementos diagonais
Empuxo horizontal	Uma consideração importante de projeto	Normalmente menos influenciado por um perfil de cobertura arqueado
Fabricação	Pode exigir curvamento ou curvas segmentadas	Normalmente utiliza elementos retos repetitivos
Transporte	Grandes seções curvas podem exigir segmentação	Componentes retos geralmente são mais fáceis de transportar
Uso comum	Salões, arenas, armazéns e coberturas de grandes vãos	Coberturas, pontes, fábricas e estruturas industriais
Impacto arquitetônico	Normalmente alto	De moderado a alto quando exposta
Influência típica no custo	Curvamento, emendas, içamento e detalhamento dos apoios	Repetição de elementos, quantidade de ligações e mão de obra de montagem

Uma treliça em arco atirantado pode proporcionar uma identidade arquitetônica mais forte e formar naturalmente uma cobertura curva. Uma treliça Warren pode oferecer padronização mais simples e maior flexibilidade para configurações convencionais de cobertura.

A comparação também deve considerar o sistema instalado completo. Uma tonelagem menor de aço não significa automaticamente um custo inferior quando o projeto exige fabricação mais difícil, emendas de campo complexas, equipamentos de içamento caros ou mão de obra adicional de montagem.

Diferenças de Forma e Geometria

A forma é a diferença mais visível entre as treliças em arco atirantado e as treliças Warren. Ela também influencia o comportamento sob cargas, a altura da edificação, o fechamento, a disposição das terças, a fabricação, o transporte e a aparência interna.

Perfil Curvo de uma Treliça em Arco Atirantado

A treliça em arco atirantado utiliza um banzo superior arqueado para formar o perfil principal da cobertura. A curva pode ser produzida como um elemento curvado contínuo ou aproximada por meio de uma série de segmentos retos.

Uma curva contínua cria uma linha arquitetônica mais suave, mas pode exigir equipamentos especializados de curvamento, controle mais rigoroso das tolerâncias e inspeção mais detalhada. Uma curva segmentada pode ser mais fácil de fabricar com perfis retos convencionais, embora cada segmento introduza exigências adicionais de coordenação geométrica e possa requerer outra ligação ou mudança no ângulo do elemento.

O grau de curvatura influencia a altura total da edificação. Uma curva mais acentuada pode criar maior volume interno e uma expressão arquitetônica mais forte, mas também pode aumentar a área da fachada, a exposição ao vento, a complexidade dos painéis de cobertura e as exigências de guindaste.

A drenagem da cobertura também deve ser coordenada com a forma curva. As elevações das terças, os limites de curvatura dos painéis de cobertura, os detalhes de isolamento, as calhas, as claraboias, os exutórios de fumaça e os sistemas de montagem solar devem acompanhar a geometria com precisão.

Padrão Triangular de uma Treliça Warren

Uma treliça Warren utiliza um padrão repetitivo de triângulos equiláteros ou quase equiláteros. Os elementos diagonais alternam de direção ao longo do vão e conectam os banzos superior e inferior.

Essa geometria regular pode tornar o sistema adequado para uma produção padronizada. Comprimentos repetitivos dos elementos, ângulos e detalhes de ligação podem permitir o uso de gabaritos de fabricação e procedimentos consistentes de controle de qualidade.

Algumas treliças Warren não possuem elementos verticais. Outras incluem montantes verticais para suportar cargas concentradas, reduzir o comprimento dos painéis, fornecer pontos de ligação para as terças ou controlar a flexão dos banzos. A configuração correta depende das cargas estruturais e das exigências da edificação.

O perfil geral da cobertura pode permanecer plano, utilizar banzos paralelos, seguir uma única inclinação ou formar uma configuração de duas águas. Essa flexibilidade facilita a integração do sistema Warren em armazéns retangulares convencionais, fábricas e edificações industriais.

Como a Geometria Afeta a Aparência da Edificação

As treliças em arco atirantado criam uma aparência curva mais marcante. Quando expostas, elas podem se tornar uma característica arquitetônica principal e aumentar a percepção de amplitude do espaço interno.

As treliças Warren criam uma aparência regular e técnica por meio de sua geometria triangular repetitiva. Seu efeito visual pode ser forte quando a treliça fica exposta, mas a cobertura geralmente parece mais reta e geométrica do que uma cobertura com treliça em arco atirantado.

A importância da aparência depende de a estrutura permanecer ou não visível. Em edificações com forros suspensos ou estruturas de cobertura ocultas, a eficiência de fabricação e o desempenho estrutural podem ser mais importantes do que a forma visual.

A preferência arquitetônica não deve substituir a avaliação estrutural. Uma cobertura curva pode parecer atraente, mas tornar-se ineficiente caso entre em conflito com o vão necessário, as condições de carga, os limites de transporte ou o orçamento da construção.

Capacidade de Vão e Altura Estrutural

Tanto as treliças em arco atirantado quanto as treliças Warren podem vencer vãos significativos quando corretamente projetadas. A capacidade de vão não é determinada apenas pelo nome da treliça. Ela depende da altura estrutural, das dimensões dos elementos, da classe do aço, da disposição dos painéis, das condições de apoio, das combinações de carga, do projeto das ligações, dos limites de deformação e do contraventamento.

Características de Vão de uma Treliça em Arco Atirantado

As treliças em arco atirantado são normalmente utilizadas em grandes vãos livres, nos quais a redução das colunas internas proporciona valor funcional. O banzo superior curvo ajuda a distribuir as cargas da cobertura em direção aos apoios, enquanto o banzo inferior une as extremidades.

À medida que o vão aumenta, a treliça pode exigir:

Maior altura estrutural
Banzos superior e inferior maiores
Elementos de alma mais resistentes
Chapas de ligação maiores
Ligações de apoio mais robustas
Melhor contraventamento lateral
Controle mais rigoroso da deformação

O empuxo horizontal e os esforços de tração devem ser cuidadosamente considerados. O banzo inferior, as ligações das extremidades, as colunas e o pórtico de apoio devem ser projetados em conjunto, e não como componentes independentes.

O transporte pode se tornar um fator determinante. Uma grande treliça em arco atirantado pode ser estruturalmente eficiente, mas impossível de entregar em uma única peça. Nesse caso, a treliça deve ser segmentada e receber emendas de campo em posições cuidadosamente selecionadas.

Características de Vão de uma Treliça Warren

As treliças Warren podem ser utilizadas em vãos curtos, médios e longos, dependendo de sua altura, da disposição dos elementos e das cargas. O padrão triangular repetitivo permite que a treliça seja estendida por vários painéis.

Para vãos maiores, a treliça pode precisar de banzos mais altos, elementos maiores, painéis mais curtos ou configurações de alma modificadas. Elementos verticais podem ser adicionados para melhorar o suporte de cargas concentradas ou reduzir a flexão local dos banzos.

Os elementos retos podem simplificar a produção e o transporte. No entanto, uma grande treliça Warren concluída ainda pode exceder os limites de caminhões ou contêineres e exigir segmentação ou montagem no local.

A altura estrutural deve ser selecionada com cuidado. Uma treliça pouco alta pode exigir elementos mais pesados e apresentar maior deformação. Uma treliça mais alta pode utilizar o aço com mais eficiência, mas reduzir o pé-direito livre interno ou aumentar a altura da edificação.

Uma Treliça Sempre Vence um Vão Maior?

Não existe uma resposta universal. Uma treliça em arco atirantado não vence automaticamente um vão maior do que uma treliça Warren, e uma treliça Warren não é automaticamente mais eficiente para todas as coberturas de grandes vãos.

A capacidade de vão depende de:

Classe do aço
Altura da treliça
Dimensões dos banzos
Seções dos elementos da alma
Comprimento dos painéis
Condições de apoio
Cargas permanentes e sobrecargas
Sucção do vento
Cargas de chuva e neve
Cargas de equipamentos suspensos
Capacidade das ligações
Limites de deformação
Contraventamento permanente
Estabilidade durante a montagem

A comparação correta exige uma análise estrutural específica para o projeto. A melhor treliça é aquela que alcança o vão e o desempenho necessários, oferece fabricação prática e mantém um custo de instalação adequado sem complexidade desnecessária.

Comparação dos Caminhos de Carga e do Comportamento Estrutural

Ambos os tipos de treliça utilizam esforços axiais para resistir às cargas gerais da cobertura, mas suas geometrias criam diferentes padrões de esforços internos e prioridades de projeto.

Compressão e Tração nas Treliças em Arco Atirantado

Sob cargas gravitacionais descendentes típicas, o banzo superior arqueado de uma treliça em arco atirantado trabalha normalmente à compressão. O banzo inferior reto trabalha principalmente à tração e atua como tirante entre os apoios.

Os elementos da alma transferem os esforços entre os banzos. Dependendo de sua posição e da combinação de cargas aplicada, cada elemento pode trabalhar à tração ou à compressão.

O banzo superior comprimido deve receber contenção lateral para evitar a flambagem. As terças, o contraventamento da cobertura e os apoios laterais específicos podem contribuir para a estabilidade.

As ligações de apoio devem considerar as reações criadas pela geometria curva. Caso a ação de tirante do banzo inferior seja incompleta ou insuficiente, forças horizontais maiores podem ser transferidas para as colunas ou paredes de apoio.

Esforços Alternados nas Treliças Warren

Em uma treliça Warren, os elementos diagonais alternam ao longo do vão. Sob uma configuração simples de carregamento, uma diagonal pode trabalhar à tração enquanto a diagonal adjacente trabalha à compressão.

O padrão de esforços pode mudar quando a direção ou a posição da carga se altera. A sucção do vento, a neve assimétrica, as cargas móveis ou as cargas concentradas de equipamentos podem inverter o esforço em determinadas diagonais. Portanto, os elementos e as ligações devem ser verificados para todas as combinações de carga relevantes.

Os banzos superior e inferior resistem à principal ação global de flexão por meio de compressão e tração axiais. Essa separação dos esforços é uma das razões pelas quais as treliças conseguem cobrir grandes vãos com eficiência.

As diagonais comprimidas devem ser verificadas quanto à flambagem. Elementos longos e esbeltos podem exigir seções maiores, contenção adicional ou uma geometria de painéis modificada.

Resposta a Cargas Desiguais e Concentradas

Ambos os sistemas devem ser projetados para cargas desiguais e concentradas, e não apenas para cargas uniformemente distribuídas sobre a cobertura.

As treliças em arco atirantado podem sofrer esforços assimétricos causados pelo vento, pela neve desequilibrada, pelo carregamento parcial da cobertura, por equipamentos suspensos, estruturas de iluminação, sistemas de HVAC ou plataformas de manutenção. Essas cargas podem alterar a distribuição dos esforços nos banzos e nos elementos da alma.

As treliças Warren podem ser sensíveis a cargas concentradas aplicadas entre os pontos dos painéis. Caso uma carga elevada seja aplicada ao banzo longe de um nó, o banzo pode sofrer flexão não prevista, além do esforço axial.

Sempre que possível, as cargas concentradas devem ser introduzidas em nós planejados. As terças, os suportes de equipamentos, os tirantes de forros, os suportes de tubulação, os sistemas de iluminação e as plataformas de manutenção devem ser coordenados antes da fabricação da treliça.

A adição de equipamentos suspensos depois da construção, sem verificação estrutural, pode sobrecarregar elementos individuais ou ligações em qualquer um dos tipos de treliça.

Forma da Cobertura e Altura da Edificação

O perfil desejado da cobertura costuma ser um dos fatores mais claros na escolha entre os dois sistemas.

Coberturas Curvas com Treliças em Arco Atirantado

Uma treliça em arco atirantado sustenta naturalmente uma cobertura curva. Isso a torna adequada quando a curva é necessária por razões estruturais, arquitetônicas ou funcionais.

O perfil curvo pode criar maior volume interno e melhorar a sensação de amplitude. Ele também pode reforçar a identidade visual de um ginásio esportivo, edifício de exposições, mercado público ou instalação de transporte.

No entanto, a curvatura afeta:

As elevações das terças
A instalação dos painéis de cobertura
A geometria do fechamento
A drenagem
Os detalhes de isolamento
O posicionamento das claraboias
A instalação dos painéis solares
As tolerâncias de fabricação
O transporte e o içamento

Portanto, a curva deve ser definida por meio da coordenação entre as equipes estrutural, arquitetônica, de fabricação e de instalação.

Perfis de Cobertura Flexíveis com Treliças Warren

Uma treliça Warren pode ser adaptada a configurações planas, de uma água, de duas águas ou com banzos paralelos. Isso facilita sua integração em edificações retangulares convencionais.

Para armazéns e fábricas com vãos repetitivos, uma treliça Warren reta ou inclinada pode ser coordenada de maneira eficiente com colunas, terças, estruturas de parede, painéis de cobertura e sistemas de drenagem padronizados.

A treliça pode permanecer exposta como uma característica arquitetônica ou ficar oculta acima de um forro. Quando oculta, sua construção repetitiva com elementos retos pode proporcionar vantagens práticas sem afetar a forma visível da cobertura.

Comparação da Fabricação

A fabricação pode influenciar significativamente o custo total de qualquer um dos sistemas. A tonelagem de aço, isoladamente, não mostra a quantidade necessária de mão de obra de oficina, corte, curvamento, soldagem, inspeção, revestimento e montagem.

Fabricação de Treliças em Arco Atirantado

O banzo superior de uma treliça em arco atirantado pode ser fabricado com elementos de aço curvados continuamente ou com seções retas segmentadas.

Elementos curvos contínuos podem exigir equipamentos especializados de curvamento e controle cuidadoso do raio, da contraflecha, do alinhamento e das tolerâncias. O processo também pode exigir inspeções adicionais para confirmar que a geometria final corresponde ao projeto.

Elementos retos segmentados podem aproximar a curva utilizando equipamentos convencionais de fabricação. No entanto, as mudanças de ângulo entre os segmentos podem exigir detalhes adicionais de ligação, preparação cuidadosa dos gabaritos e controle geométrico preciso.

Grandes treliças em arco atirantado frequentemente exigem segmentação na fábrica porque a treliça completa excede os limites de transporte. As emendas de campo devem ser posicionadas onde possam transferir os esforços necessários e onde as equipes no local consigam acessar os parafusos ou as soldas.

Fabricação de Treliças Warren

As treliças Warren utilizam principalmente elementos retos e repetitivos. Isso pode simplificar a preparação dos materiais, o corte, a montagem em gabaritos e a inspeção dimensional.

Comprimentos repetitivos dos elementos e ângulos de ligação podem melhorar a eficiência da produção, principalmente quando várias treliças idênticas são necessárias para um armazém, uma fábrica ou uma edificação industrial.

No entanto, uma treliça Warren pode conter um grande número de ligações diagonais. Mesmo quando cada ligação é relativamente simples, o tempo total de soldagem, parafusamento, ajuste e inspeção pode se tornar significativo.

A fabricação modular pode ajudar a reduzir as dimensões de transporte. As seções da treliça podem ser produzidas na fábrica, claramente identificadas, embaladas com eficiência e montadas no local do projeto.

Complexidade das Ligações

As ligações podem determinar o custo real e o desempenho estrutural de ambos os sistemas.

As treliças em arco atirantado podem desenvolver esforços elevados no banzo superior, no tirante inferior, nos painéis das extremidades e nas ligações de apoio. A geometria curva ou segmentada também pode criar chapas de ligação e configurações de emenda mais complexas.

As treliças Warren costumam utilizar um número maior de ligações diagonais repetitivas. Embora a repetição possa simplificar a produção, a quantidade total de chapas, parafusos, soldas e pontos de inspeção pode aumentar a mão de obra.

O projeto das ligações deve considerar:

Tração e compressão axiais
Cisalhamento
Flexão local
Excentricidade dos elementos
Disposição dos grupos de parafusos
Comprimento e acesso às soldas
Espessura das chapas
Tolerâncias de montagem no local
Acesso para revestimento e inspeção

O sistema estrutural mais leve não é necessariamente o mais barato quando exige ligações difíceis e com alta demanda de mão de obra.

Transporte e Instalação

O planejamento do transporte e da montagem deve começar antes da conclusão do projeto final da treliça. Grandes treliças podem ser estruturalmente eficientes, mas pouco práticas para entrega ou içamento sem segmentação.

Transporte de Treliças em Arco Atirantado

Grandes treliças curvas podem exceder as dimensões dos caminhões, os limites dos contêineres, os gabaritos das estradas ou as restrições de manobra. Elas podem precisar ser divididas em vários segmentos produzidos na fábrica.

A localização de cada emenda deve ser selecionada com base nos esforços estruturais, nas dimensões de transporte, na sequência de içamento e no acesso para montagem no local. As emendas não devem ser posicionadas apenas de acordo com comprimentos convenientes dos elementos.

Os segmentos curvos exigem embalagem estável para evitar torções ou danos ao revestimento durante o transporte. Uma identificação clara também é essencial para que as equipes no local consigam montar os segmentos na ordem e orientação corretas.

Caso a treliça seja pintada ou galvanizada antes da entrega, as áreas de emenda podem exigir reparos no revestimento depois da montagem no local.

Transporte de Treliças Warren

Os elementos retos e os painéis repetitivos de uma treliça Warren podem ser mais fáceis de embalar e transportar. Elementos individuais ou seções modulares da treliça podem ser acomodados de maneira mais eficiente em caminhões ou contêineres.

No entanto, treliças Warren completas ainda podem se tornar grandes demais para um transporte prático. A montagem no local pode ser necessária, especialmente para coberturas de grandes vãos ou estruturas de pontes.

Os componentes repetitivos podem simplificar a identificação, a embalagem e a montagem. Ainda assim, cada emenda de campo deve ser precisamente alinhada e inspecionada antes que a estrutura seja carregada.

Içamento e Estabilidade Temporária

Ambos os sistemas de treliças exigem pontos de içamento projetados e medidas de estabilidade temporária.

Treliças longas podem exigir:

Balancins de içamento
Vários pontos de içamento
Procedimentos de içamento com dois guindastes
Reforço temporário
Cabos-guia
Contraventamento pré-montado

O método de içamento deve considerar o peso da treliça, o centro de gravidade, a capacidade do guindaste, o raio de trabalho, o ângulo dos cabos, a velocidade do vento, o acesso ao local e a sequência das ligações.

O contraventamento temporário é essencial antes da conclusão das terças, dos painéis de cobertura e dos apoios laterais permanentes. Sem contenção temporária, a treliça pode se deslocar lateralmente, girar, torcer ou sofrer flambagem.

As treliças em arco atirantado podem ser especialmente sensíveis à deformação durante o içamento por causa de sua geometria curva e de seu grande comprimento sem apoio. As treliças Warren também exigem manuseio cuidadoso, principalmente quando os elementos comprimidos esbeltos ainda não possuem contenção lateral.

A sequência de montagem deve indicar claramente qual treliça será instalada primeiro, como será apoiada temporariamente, quando as terças e os contraventamentos serão adicionados e quando os apoios temporários poderão ser removidos.

Treliça em Arco Atirantado vs Treliça Warren para Diferentes Tipos de Edificação

O valor prático de cada tipo de treliça se torna mais claro quando ele é comparado com a função da edificação. Armazéns, ginásios esportivos, oficinas industriais, edifícios de exposições, pontes e instalações de transporte não possuem as mesmas exigências estruturais ou operacionais.

Um sistema de treliças que apresenta bom desempenho em uma edificação industrial repetitiva pode não proporcionar a forma de cobertura ou o volume interno necessários para uma arena pública. Da mesma forma, uma treliça curva visualmente marcante pode não ser necessária para um armazém simples com vãos curtos e repetitivos.

As comparações a seguir mostram como a função da edificação pode influenciar a escolha entre uma treliça em arco atirantado e uma treliça Warren.

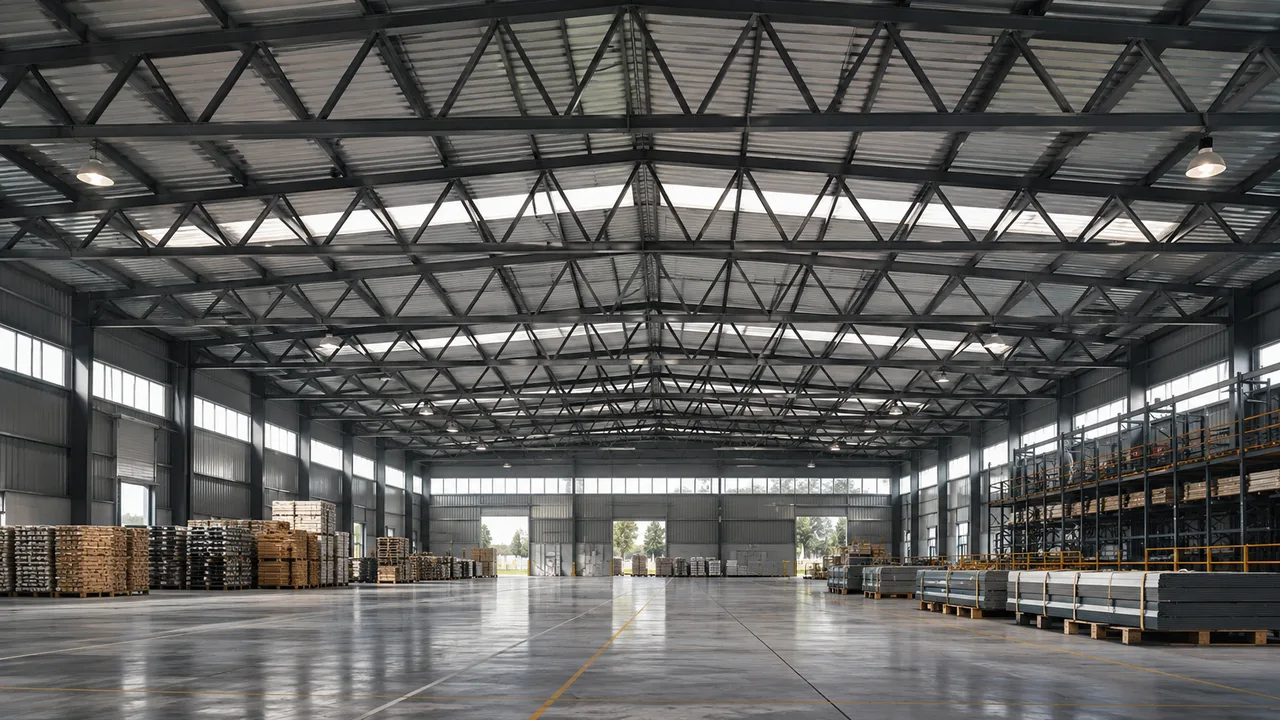

Armazéns

Os armazéns exigem uso eficiente do espaço do piso, repetição estrutural prática e coordenação com estantes de armazenamento, empilhadeiras, áreas de carregamento, linhas de embalagem, sistemas de proteção contra incêndio e ventilação.

Uma treliça Warren pode ser uma escolha adequada para armazéns com vãos estruturais repetitivos e perfis convencionais de cobertura. Seus elementos retos e seu padrão triangular repetitivo podem simplificar a fabricação quando várias treliças idênticas são necessárias. Ela também pode ser coordenada de maneira eficiente com colunas, terças, estruturas de parede e painéis de cobertura padronizados.

Uma treliça em arco atirantado pode ser mais apropriada quando o armazém precisa de:

Um vão livre maior
Menos colunas internas
Um perfil de cobertura curvo
Maior volume interno
Uma aparência externa mais marcante
Espaço de piso aberto para armazenamento flexível ou movimentação de equipamentos

A decisão deve considerar se o valor funcional do espaço aberto adicional justifica as exigências potencialmente maiores de fabricação, transporte e montagem da estrutura curva.

Para um armazém retangular convencional com vãos moderados, uma treliça Warren ou um pórtico rígido pode frequentemente oferecer uma solução mais simples. Para um armazém especializado que exige um interior amplo e sem obstruções, o sistema em arco atirantado pode proporcionar maior valor operacional.

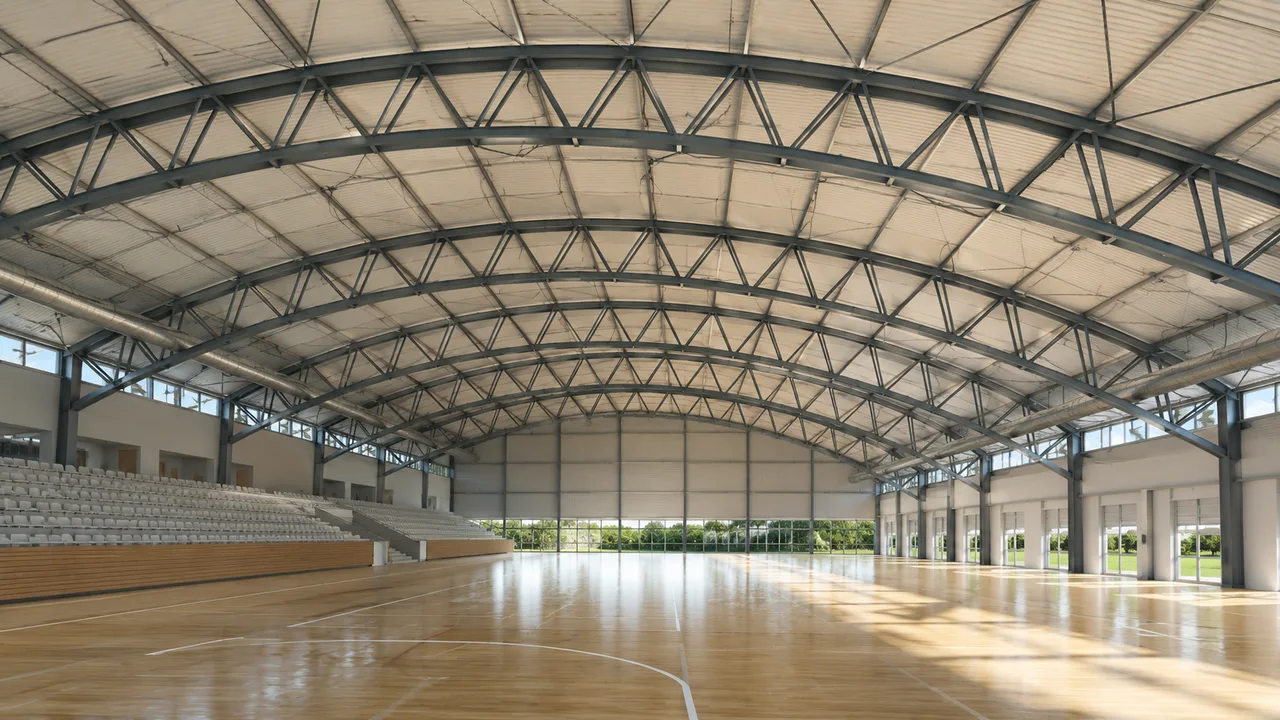

Ginásios Esportivos e Arenas

Ginásios esportivos e arenas normalmente exigem grandes áreas abertas, linhas de visão desobstruídas, grande volume interno e interferência mínima de colunas. Quadras, arquibancadas, iluminação, placares, equipamentos acústicos, sistemas de ventilação e plataformas de manutenção devem ser coordenados com a estrutura da cobertura.

As treliças em arco atirantado costumam ser adequadas para essas edificações porque criam naturalmente uma cobertura curva e um grande interior aberto. A curva exposta também pode contribuir significativamente para a identidade arquitetônica da edificação.

O maior volume interno pode melhorar a sensação de amplitude e proporcionar mais espaço para equipamentos suspensos. No entanto, todas as cargas suspensas devem ser definidas antes da fabricação. Conjuntos de iluminação, alto-falantes, placares, dutos de HVAC, faixas e plataformas de manutenção devem ser conectados somente em locais aprovados.

As treliças Warren também podem ser utilizadas em edificações esportivas, principalmente quando uma cobertura reta, inclinada ou com banzos paralelos é aceitável. Sua geometria triangular repetitiva pode proporcionar uma solução estrutural eficiente sem exigir a fabricação de elementos curvos.

A melhor opção depende de:

Vão livre necessário
Perfil de cobertura preferido
Altura interna
Exigências de linhas de visão
Cargas de equipamentos suspensos
Aparência arquitetônica
Orçamento de fabricação e instalação

Oficinas Industriais

As oficinas industriais precisam de sistemas estruturais coordenados com máquinas, ventilação, equipamentos de exaustão, iluminação, bandejas de cabos, tubulações de processo, acesso para manutenção e possíveis mudanças futuras na produção.

Uma treliça Warren pode ser eficiente para oficinas com vãos estruturais repetitivos e geometria convencional de cobertura. Seus elementos retos podem simplificar a produção em série quando várias treliças idênticas são necessárias.

Uma treliça em arco atirantado pode ser útil quando a oficina exige uma área de trabalho contínua maior ou uma cobertura com vão mais amplo e sem colunas frequentes. Isso pode melhorar o posicionamento dos equipamentos, as operações de montagem, a circulação de veículos ou a flexibilidade futura do layout.

No entanto, não se deve presumir automaticamente que a treliça da cobertura suportará cargas elevadas de pontes rolantes. Pontes rolantes normalmente exigem vigas de rolamento, consoles, colunas e contraventamentos separados, a menos que toda a estrutura seja especificamente projetada para suportar cargas combinadas da cobertura e do equipamento de içamento.

Para edificações industriais pesadas, a comparação deve incluir:

Vibração dos equipamentos
Reações das pontes rolantes
Cargas concentradas das instalações
Aberturas de exaustão e ventilação
Plataformas de manutenção
Modificações futuras nos equipamentos
Estabilidade lateral do pórtico principal

Uma forma de cobertura visualmente atraente não deve ser escolhida caso complique as operações de produção ou crie interferências desnecessárias com as instalações industriais.

Edifícios de Exposições e Edificações Públicas

Centros de exposições, salões de eventos, mercados, espaços públicos de reunião e edificações multifuncionais exigem configurações internas flexíveis. Estandes temporários, estruturas de palco, equipamentos de iluminação, telas, decorações e equipamentos de serviço podem mudar regularmente.

As treliças em arco atirantado podem criar uma forte identidade arquitetônica e um interior espaçoso. O perfil curvo pode ajudar a edificação a parecer mais leve e aberta, principalmente quando a treliça permanece exposta.

As treliças Warren proporcionam um caráter visual diferente. Sua geometria triangular repetitiva pode criar uma aparência organizada e técnica e pode ser adaptada a coberturas planas, inclinadas ou com banzos paralelos.

Para edificações públicas, a estrutura também deve considerar:

Tratamento acústico
Sistemas de forro
Proteção contra incêndio
Iluminação e equipamentos para eventos
Acesso para manutenção
Visibilidade pública dos acabamentos estruturais
Flexibilidade futura do interior

Caso a estrutura da cobertura permaneça exposta, a aparência das soldas, a uniformidade do revestimento, o detalhamento das ligações e o alinhamento tornam-se preocupações arquitetônicas, além de estruturais.

Pontes e Estruturas de Transporte

As treliças Warren são amplamente associadas à construção de pontes porque sua configuração triangular repetitiva pode distribuir as cargas de maneira eficiente entre vários painéis. Elas têm sido utilizadas em pontes para pedestres, pontes rodoviárias, estruturas ferroviárias, plataformas de acesso e outras aplicações de transporte.

Em pontes, a treliça pode estar sujeita a cargas móveis, fadiga, vibração, impacto, movimentação térmica e condições de apoio diferentes daquelas encontradas nas coberturas de edificações. Portanto, o projeto de pontes deve seguir as normas de projeto adequadas e não deve ser tratado como idêntico ao projeto de treliças de cobertura.

As treliças em arco atirantado também podem ser utilizadas em configurações de pontes em arco atirantado. Nessas estruturas, o elemento superior curvo e o tirante inferior criam um perfil reconhecível que pode combinar função estrutural e expressão arquitetônica.

Para edificações de transporte, em vez de pontes, ambos os sistemas podem ser utilizados em:

Coberturas de plataformas ferroviárias
Terminais rodoviários
Salões auxiliares de aeroportos
Passarelas cobertas
Abrigos para passageiros
Marquises de entrada

Uma treliça em arco atirantado pode ser preferida quando uma cobertura curva e reconhecível faz parte da identidade da edificação. Uma treliça Warren pode ser mais prática quando a construção repetitiva com elementos retos e a instalação modular são prioridades.

Comparação de Custos

O custo total de um sistema de treliças inclui muito mais do que a tonelagem de aço. O peso do material é importante, mas a mão de obra de fabricação, a complexidade das ligações, o revestimento, o transporte, o içamento, o contraventamento temporário, a montagem no local, a inspeção e a manutenção de longo prazo podem afetar significativamente o custo final.

Uma treliça mais leve não é automaticamente mais econômica. Um projeto com menor peso de aço pode exigir ligações mais complexas, curvamento especializado, emendas adicionais no local ou equipamentos de montagem caros.

Principais Fatores de Custo de uma Treliça em Arco Atirantado

Os principais fatores de custo de uma treliça em arco atirantado incluem:

Curvamento ou segmentação do banzo superior
Equipamentos especializados de curvamento
Controle geométrico e tolerâncias de fabricação
Esforços elevados nos banzos
Projeto do tirante inferior
Detalhamento dos apoios e das ligações das extremidades
Projeto das emendas de campo
Segmentação para transporte
Necessidade de guindastes de grande capacidade
Reforço temporário durante o içamento
Ligações especiais de terças ou fechamentos
Acabamento superficial de estruturas expostas

Um banzo curvo contínuo pode proporcionar uma aparência mais suave, mas pode aumentar o custo de fabricação. Um banzo segmentado pode reduzir as exigências de curvamento, mas introduzir mais ângulos de fabricação, juntas e trabalhos de alinhamento.

O valor do sistema em arco atirantado também deve incluir o benefício funcional de haver menos colunas internas. Caso o espaço livre adicional melhore o armazenamento, a disposição dos assentos, o posicionamento dos equipamentos ou a circulação, o custo estrutural mais elevado pode ser justificado.

Principais Fatores de Custo de uma Treliça Warren

Os principais fatores de custo de uma treliça Warren incluem:

Número de elementos diagonais
Quantidade de chapas de ligação
Soldagem ou parafusamento repetitivo
Altura da treliça
Tonelagem de aço
Exigências de esbeltez dos elementos
Controle da flambagem dos elementos comprimidos
Elementos verticais opcionais
Exigências de montagem modular
Mão de obra para ligações no local
Inspeção de juntas repetitivas

Elementos retos e repetitivos podem favorecer uma fabricação eficiente, especialmente quando várias treliças idênticas são necessárias. Cortes padronizados, gabaritos e detalhes de ligação repetitivos podem reduzir o tempo de produção.

No entanto, o número total de juntas diagonais ainda pode gerar uma quantidade significativa de mão de obra. Um sistema com muitas ligações pequenas pode custar mais para fabricar do que um projeto mais pesado, porém mais simples.

Qual Treliça É Mais Econômica?

As treliças Warren costumam ser mais fáceis de padronizar porque utilizam principalmente elementos retos e repetitivos. Isso pode torná-las econômicas para armazéns, fábricas, edificações industriais e outros projetos com vãos estruturais repetitivos.

As treliças em arco atirantado podem apresentar custos mais elevados de fabricação e montagem devido à sua geometria curva. No entanto, elas podem se tornar economicamente vantajosas quando:

Eliminam colunas internas
Criam a geometria arquitetônica necessária
Aumentam a área útil do piso
Melhoram a visibilidade
Permitem uso flexível da edificação
Substituem elementos arquitetônicos separados utilizados para formar a cobertura

Uma comparação adequada deve incluir:

Custo do material de aço
Mão de obra de oficina
Fabricação das ligações
Tratamento superficial
Transporte
Capacidade do guindaste
Contraventamento temporário
Montagem no local
Inspeção
Manutenção
Valor funcional do espaço resultante

A treliça mais econômica é aquela que proporciona o desempenho necessário da edificação pelo menor custo total de fabricação e instalação, e não simplesmente aquela que utiliza menos aço.

Vantagens e Limitações

Cada sistema de treliças apresenta vantagens que o tornam adequado para aplicações específicas. Cada um também apresenta limitações que devem ser consideradas antes da seleção.

Vantagens das Treliças em Arco Atirantado

As principais vantagens das treliças em arco atirantado incluem:

Adequação a grandes vãos livres
Redução da necessidade de colunas internas
Criação de um perfil de cobertura naturalmente curvo
Maior volume interno
Aparência arquitetônica marcante
Bom desempenho em estruturas de cobertura expostas
Possibilidade de melhorar as linhas de visão e a flexibilidade do espaço
Distribuição eficiente das cargas da cobertura quando corretamente projetadas
Adequação a salões, arenas, armazéns e edificações públicas

O perfil curvo pode combinar funções estruturais e arquitetônicas em um único sistema. Isso pode reduzir a necessidade de uma estrutura separada utilizada apenas para criar uma forma externa curva.

Limitações das Treliças em Arco Atirantado

As principais limitações das treliças em arco atirantado incluem:

Fabricação curva ou segmentada mais complexa
O empuxo horizontal exige projeto cuidadoso
O banzo inferior de tirante é estruturalmente crítico
O transporte pode exigir vários segmentos
O içamento pode ser difícil
O contraventamento temporário é essencial
A coordenação das terças e do fechamento pode ser mais complexa
Elementos curvos podem exigir tolerâncias mais rigorosas
Os custos de produção e montagem podem ser maiores

O sistema nem sempre é adequado para edificações simples em que um perfil de cobertura reto e vãos repetitivos já atendem às exigências do projeto.

Vantagens das Treliças Warren

As principais vantagens das treliças Warren incluem:

Geometria triangular repetitiva e eficiente
Utilização principalmente de elementos retos de aço
Adequação à fabricação padronizada
Possibilidade de utilizar detalhes repetitivos de corte e ligação
Adaptação a coberturas planas, inclinadas e com banzos paralelos
Possibilidade de fabricação em seções modulares
Adequação a coberturas, pontes e estruturas industriais
Bom desempenho em edificações com vãos estruturais repetitivos
Possibilidade de permanecerem expostas ou ocultas

Sua forma repetitiva pode simplificar a produção quando muitas treliças semelhantes são necessárias.

Limitações das Treliças Warren

As principais limitações das treliças Warren incluem:

Possível necessidade de numerosas ligações diagonais
Cargas concentradas podem causar flexão nos banzos
Elementos verticais podem ser necessários para determinadas configurações de carga
As diagonais comprimidas exigem verificação de flambagem
Elementos longos e esbeltos podem precisar de seções maiores
A altura estrutural pode reduzir o pé-direito livre interno
A geometria repetitiva pode não proporcionar a aparência curva desejada
A mão de obra das ligações pode se tornar significativa

Uma treliça Warren não deve ser selecionada apenas porque seus elementos são retos. A quantidade de ligações, a altura da treliça, as cargas suspensas e as exigências de instalação ainda podem tornar o sistema complexo.

Erros Comuns de Seleção

Selecionar uma treliça com base em apenas um fator pode resultar em custos mais elevados, fabricação difícil, desempenho reduzido ou problemas de instalação.

Erro Comum	Por Que Causa Problemas	Melhor Abordagem
Selecionar somente pela aparência	A geometria pode não corresponder ao vão, às cargas, às condições de apoio ou ao orçamento necessários.	Avaliar em conjunto as exigências arquitetônicas e estruturais.
Presumir que uma treliça em arco atirantado sempre vence um vão maior	A capacidade de vão depende da altura da treliça, das dimensões dos elementos, da classe do aço, das cargas e dos apoios.	Realizar uma análise estrutural específica para o projeto.
Presumir que uma treliça Warren é sempre mais barata	Numerosas ligações, elementos verticais e montagem no local podem aumentar o custo total.	Comparar o custo completo de fabricação e instalação.
Ignorar o empuxo horizontal	Os apoios da treliça em arco atirantado, o banzo inferior ou as ligações do pórtico podem ser sobrecarregados.	Projetar o tirante inferior, os apoios e o pórtico principal como um sistema coordenado.
Aplicar cargas entre os pontos dos painéis	O banzo pode sofrer flexão não prevista, além do esforço axial.	Coordenar as terças e as cargas concentradas com os nós planejados.
Adicionar equipamentos suspensos posteriormente	Iluminação, HVAC, tubulações, plataformas ou forros podem sobrecarregar os elementos ou as ligações.	Definir todas as cargas suspensas das instalações durante a fase de projeto.
Ignorar os limites de transporte	A treliça concluída pode ser impossível ou antieconômica de entregar.	Planejar antecipadamente a segmentação, a embalagem e as posições das emendas.
Negligenciar o contraventamento durante a montagem	A treliça pode se deslocar, girar, torcer ou sofrer flambagem durante a instalação.	Preparar um plano detalhado de contraventamento temporário e montagem.
Comparar somente o peso do aço	Uma tonelagem menor ainda pode exigir fabricação, transporte ou içamento caros.	Avaliar em conjunto os materiais, a mão de obra, o revestimento, o transporte, a montagem e a instalação.

Como Escolher Entre uma Treliça em Arco Atirantado e uma Treliça Warren

Um processo prático de seleção deve avaliar a edificação como um sistema completo, em vez de comparar apenas a aparência das treliças.

A sequência a seguir pode ajudar a orientar a decisão:

Confirmar o vão livre necessário.
Definir o perfil de cobertura preferido.
Identificar todas as cargas permanentes, ambientais e suspensas.
Determinar se colunas internas são aceitáveis.
Verificar a altura da treliça e as limitações de altura da edificação.
Comparar as capacidades de fabricação disponíveis.
Verificar as restrições de caminhões, estradas e contêineres.
Planejar o içamento e o contraventamento temporário.
Comparar o custo total instalado, e não apenas o peso do aço.
Coordenar as exigências estruturais, arquitetônicas e operacionais.

A escolha final também deve considerar se a utilização da edificação poderá mudar no futuro. Um interior mais aberto pode proporcionar flexibilidade em longo prazo, mas somente se o custo adicional de construção for justificado.

Escolha uma Treliça em Arco Atirantado Quando

Uma treliça em arco atirantado pode ser a melhor escolha quando:

Uma cobertura curva é necessária
A edificação precisa de um perfil arquitetônico marcante
Um grande interior aberto é importante
Menos colunas internas melhoram a função da edificação
Maior volume interno proporciona valor
A estrutura de cobertura exposta faz parte da arquitetura
O projeto pode comportar um planejamento detalhado da fabricação e da montagem

Para uma explicação mais detalhada sobre geometria de coberturas curvas, aplicações, fabricação e instalação, consulte o sistema de cobertura com treliça em arco atirantado.

O projeto ainda deve verificar o empuxo horizontal, os esforços de tração do banzo inferior, as reações dos apoios, a segmentação para transporte, a deformação durante o içamento e o contraventamento permanente.

Escolha uma Treliça Warren Quando

Uma treliça Warren pode ser a melhor escolha quando:

Uma cobertura reta, inclinada ou com banzos paralelos é aceitável
A edificação utiliza vãos estruturais repetitivos
A fabricação padronizada com elementos retos é preferida
Várias treliças idênticas são necessárias
O transporte e a montagem modulares são importantes
Uma configuração repetitiva de alma triangular é adequada
A treliça será utilizada em uma cobertura, ponte, marquise ou estrutura industrial

O projeto ainda deve avaliar as cargas concentradas, a flexão dos banzos, a flambagem dos elementos comprimidos, a quantidade de ligações, a altura estrutural e as exigências de montagem no local.

Treliça em Arco Atirantado vs Treliça Warren: Comparação Final

A comparação entre treliça em arco atirantado vs treliça Warren é, fundamentalmente, uma comparação entre duas geometrias estruturais diferentes.

Uma treliça em arco atirantado é definida por:

Um banzo superior arqueado ou curvo
Um banzo inferior reto que atua como tirante
Comportamento à compressão semelhante ao de um arco
Empuxo horizontal que deve ser controlado
Um perfil arquitetônico de cobertura naturalmente curvo

Uma treliça Warren é definida por:

Um padrão repetitivo de alma triangular
Elementos diagonais alternados
Componentes estruturais retos e repetitivos
Configurações flexíveis planas, inclinadas ou com banzos paralelos
Adaptação a coberturas, pontes e estruturas industriais

Os sistemas em arco atirantado costumam ser preferidos para coberturas grandes, abertas e arquitetonicamente expressivas. Os sistemas Warren costumam ser preferidos para construções repetitivas, modulares e formadas por elementos retos.

Nenhum dos sistemas é universalmente mais resistente, mais barato ou mais adequado para grandes vãos. A decisão final deve equilibrar:

Vão necessário
Caminho das cargas
Forma da cobertura
Pé-direito livre interno
Cargas suspensas
Capacidade de fabricação
Complexidade das ligações
Restrições de transporte
Segurança durante a montagem
Custo total do projeto
Função da edificação

Quando esses fatores são avaliados em conjunto, ambos os sistemas de treliças podem proporcionar soluções resistentes e eficientes para edificações de aço.
